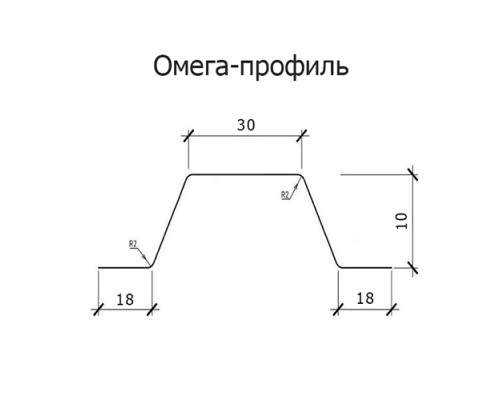

Омега-профиль ГПО 10-0.5 Полиэстер RAL9003

Эту позицию рассматривают прежде всего как формованный металлический элемент для сборки каркасных и облицовочных узлов. Здесь используется Омега-профиль ГПО 10 с толщиной металла 0,5 мм и исполнением «Полиэстер RAL9003».

Практическое применение

Профиль используют в линейных участках каркасных и облицовочных систем, во вспомогательных рамах и локальных технических узлах, если соответствующая серия предусмотрена проектом. Работы удобнее вести от базовой линии: выставить первый элемент, проверить его положение, перенести шаг на соседние линии и только после этого выполнять окончательную фиксацию.

Расчет и комплектация

Количество профиля определяют по монтажной схеме, а не только по площади: важны шаг расположения, длина каждой линии, число отдельных фрагментов и конфигурация сопряжений. В рабочей документации по теме «комплектовании узла» полезно сохранять формулировку позиции целиком.

Преимущества:

• полное обозначение облегчает сверку позиции со спецификацией.
• типоразмер ГПО можно отдельно учитывать в монтажной раскладке.
• вариант исполнения можно согласовать с соседними металлическими деталями.
• геометрию профиля можно проверять до окончательной фиксации.
• профиль подходит для поэлементного расчета линейных участков.
• полное обозначение облегчает сверку позиции со спецификацией.

Что учесть при выборе:

• Схему расположения профилей на конкретной плоскости.
• Тип и размер крепежа для принятого основания.
• Совместимость с соседними элементами подсистемы.
• Условия складирования до начала работ.
• Разметку базовых линий и контроль прямолинейности.
• Схему расположения профилей на конкретной плоскости.

Итоговая позиция — Омега-профиль ГПО 10, металл 0,5 мм, покрытие полиэстер RAL9003. Перед передачей в монтаж ее сверяют с раскладкой, крепежом, видимыми сопряжениями и перечнем комплектующих; цветовое обозначение сохраняют в заявке без сокращений.
