Кровельные доборы · стальной U-профиль
Доборные элементы кровли: U-образный профиль в Московской области
U-образный профиль — гнутый элемент с плоской спинкой и двумя полками. В Московской области его используют как направляющую, обрамление края и часть вспомогательных кровельных узлов. Оцинкованные позиции имеют длину 3000 мм. Сечение и толщину стали выбирают по чертежу, учитывая способ крепления и нагрузки.
Для чего нужен U-образный профиль на кровле
Гнутый канал служит направляющей, обрамлением либо деталью рассчитанной подсистемы. Он не заменяет конёк, ендову и гидроизоляционный фартук: назначение задаёт проект.
Какие нагрузки учитывают
У такого сечения есть жёсткая спинка и две полки, но его несущую способность определяют марка стали, размеры и схема опирания. Если проектом предусмотрены винтовые сваи для соседнего навеса, расчёт стоек и обвязки выполняют отдельно: один лишь тип гиба не подтверждает пригодность детали для нагрузок крыши.
При соединении с листовым настилом проверяют доступ к метизам, температурные зазоры и защиту кромок. Вода не должна скапливаться внутри канала.

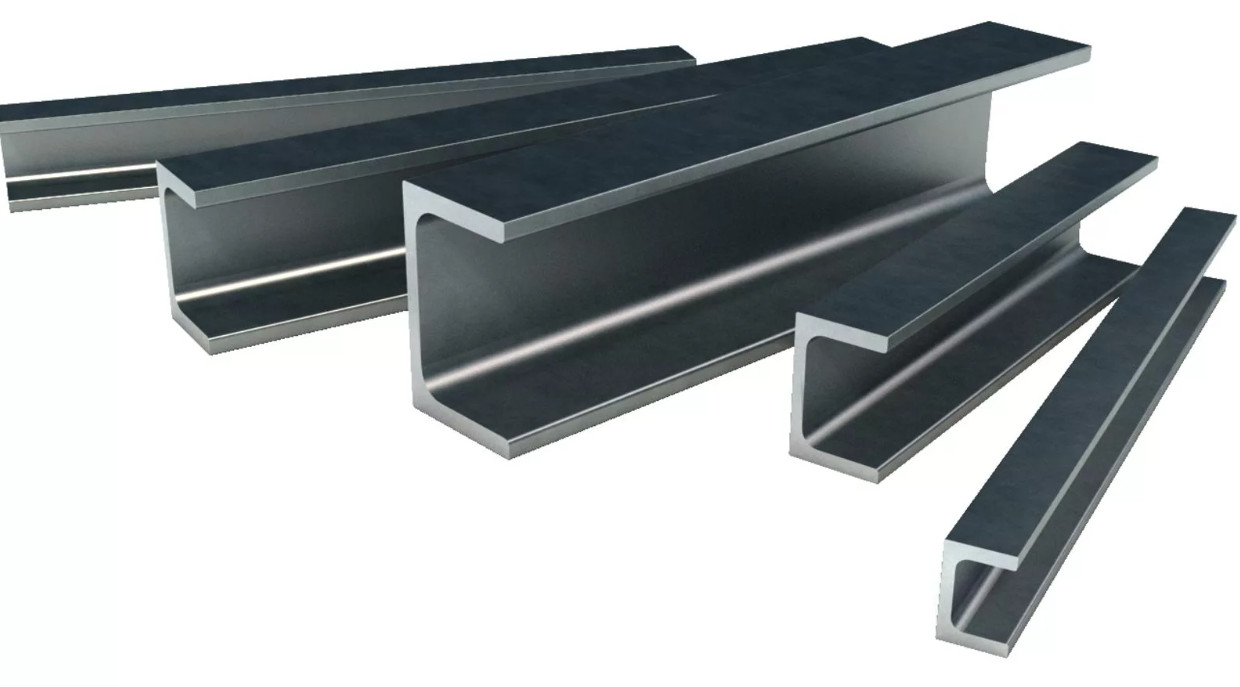

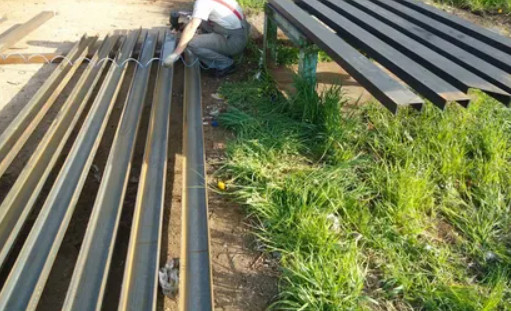

Форма детали · наглядная схема

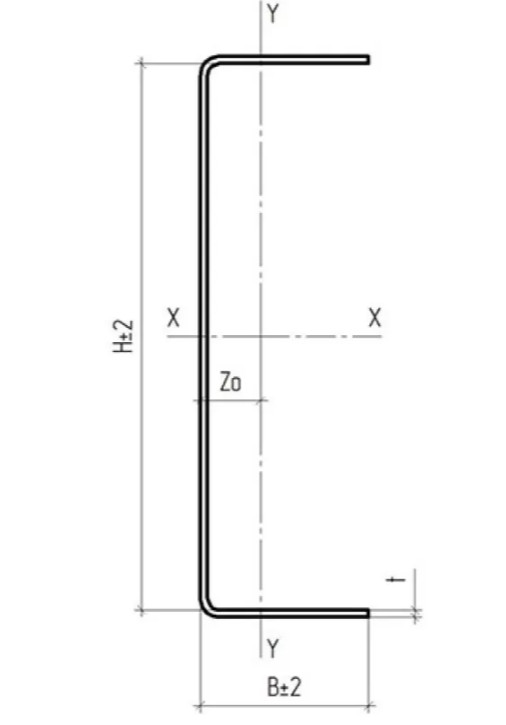

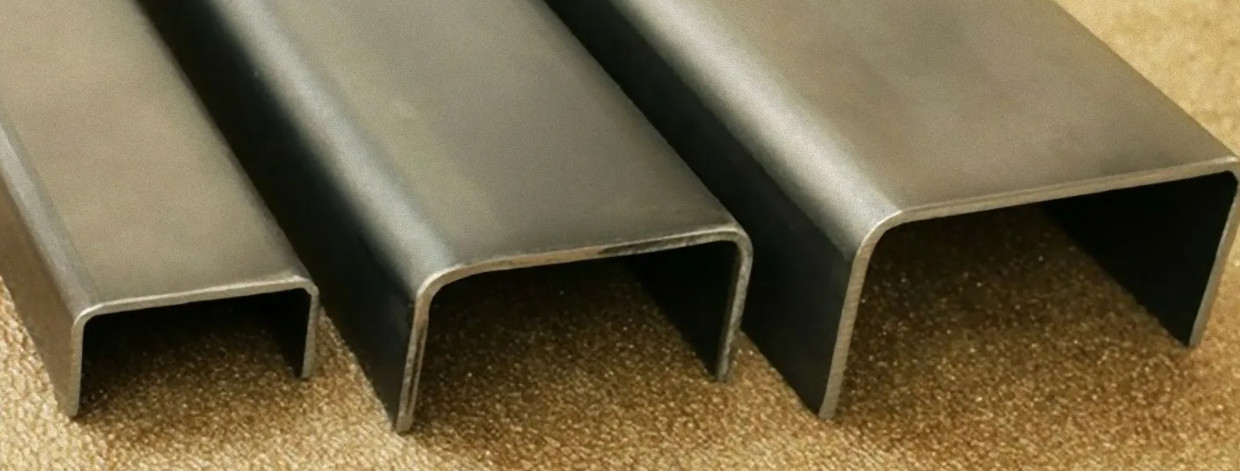

Сечение, полки и защитный слой
Иллюстрации показывают принцип U-образного изгиба, но не заменяют производственный чертёж. Перед заказом уточняют, какой размер обозначен в артикуле: ширина спинки, высота борта или наружный габарит. Для точной стыковки важны допуски и радиусы гиба.

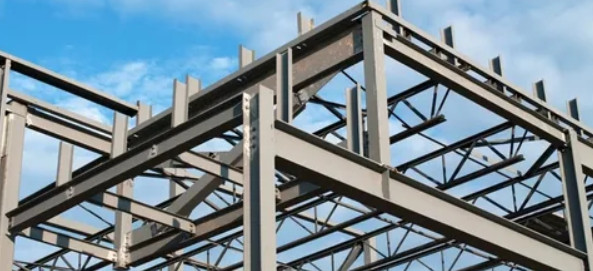

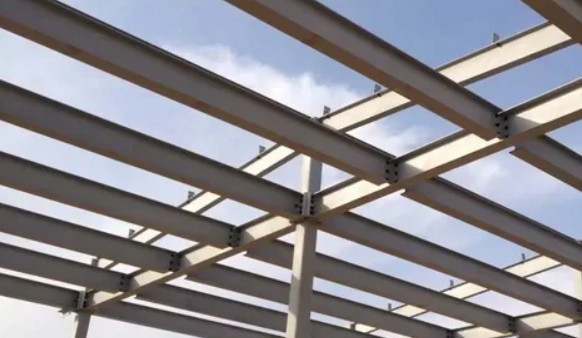

Где применяют стальные U-направляющие
U-образные доборы применяют в подсистемах навесов, на краях обшивки и во вспомогательных рамах. В каждом узле изделие выполняет определённую задачу: фиксирует, обрамляет либо передаёт усилие. Для открытых зон отдельно проверяют отвод воды.
Где не подходит: U-канал не используют как самостоятельный водосборный лоток или силовую балку без расчёта. Для температурных швов, участков с постоянным увлажнением и мест с сосредоточенной нагрузкой проектируют отдельные детали, герметизацию и схему крепления.
Что проверяют при получении
Осмотрите прямолинейность спинки и ровность гибов: перекрученный элемент трудно совместить с основанием. Для объекта, где водосточные системы примыкают к карнизу, дополнительно сверяют свободу прохода воды и место крепления желоба; жёлоб нельзя удерживать случайной планкой без расчёта.
Длина 3000 ммШирина 70–300 ммСталь от 0,7 ммОцинкованная поверхность
Исходные данные
- ОбластьНаправляющие, край настила, вспомогательные рамы
- ЗадачаОбрамление, фиксация, опора по расчёту
- ПроверкаРадиусы сгибов, длина, плоскостность
- ОграничениеНе служит готовой гидроизоляцией шва
Как выбрать сечение и не ошибиться с заказом
В заявке укажите ширину спинки, высоту полок, толщину и длину. Эти размеры лучше сверять с одним чертежом: общего обозначения «U-планка» недостаточно.

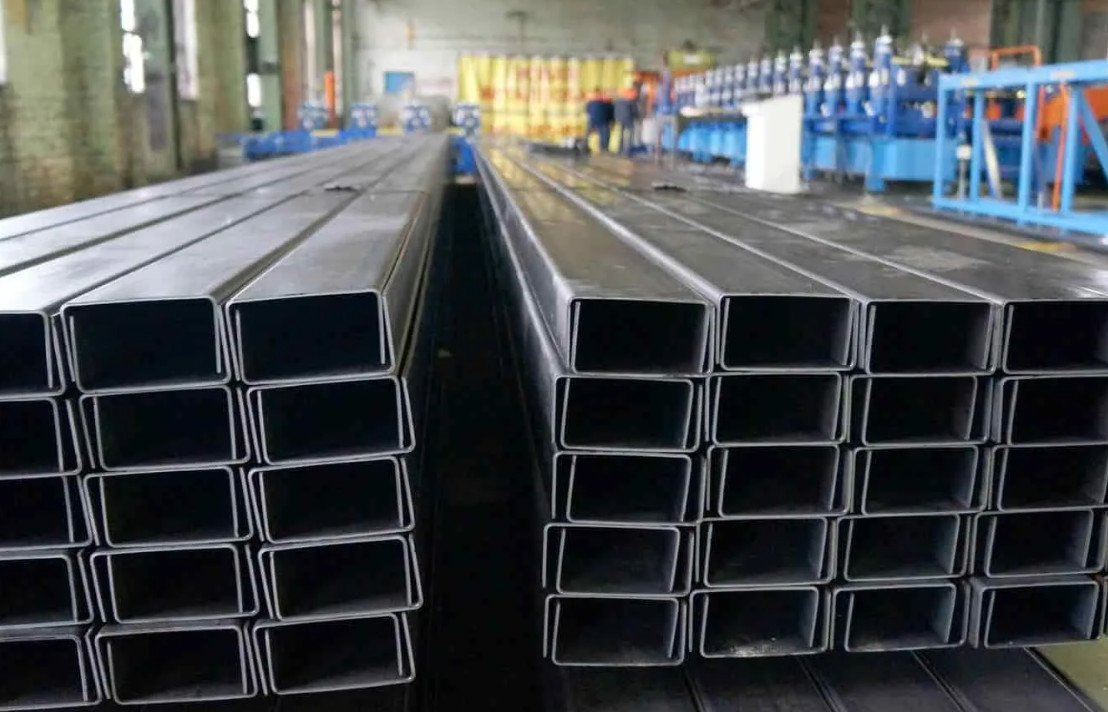

Как производят: оцинкованную заготовку раскраивают и формуют на гибочном оборудовании. Контролируют прямолинейность, высоту обеих полок и сохранность защитного слоя. Отверстия лучше согласовать до изготовления, чтобы меньше дорабатывать изделия на крыше.
A
Геометрия канала
Номинальная ширина не всегда равна внутреннему просвету. Учитывайте стенки, радиусы сгибов и допуски при стыковке.
B
Толщина заготовки
Несущую способность проверяют вместе со схемой опирания. Направляющей и силовой детали могут потребоваться разные толщины.
C
Среда и финиш
На открытых участках важна защита цинкового слоя. В базовом каталоге представлено исполнение Zn; окраску RAL согласуют отдельно.
Когда узел примыкает к проезду
Если кровельная подсистема расположена рядом с подъездом, дорожные отбойники проектируют как самостоятельную защиту от техники. U-элемент обрамления не рассчитан на удар автомобиля и не заменяет дорожное ограждение.
Размеры и рабочие параметры U-профиля
В таблице — размеры каталожных оцинкованных изделий. Недостающие показатели уточняют по артикулу и расчёту; наличие типоразмера не гарантирует пригодности к конкретной нагрузке.
| Параметр | Значение |
|---|---|
| Тип | Гнутый U-образный профиль из стального листа |
| Назначение | Направляющие, обрамления, вспомогательные узлы |
| Толщина стали | 0,7; 1; 1,2; 1,5; 2; 2,5; 3; 3,5; 4 мм — по артикулу |
| Ширина спинки | Каталожные позиции: 70, 100, 150, 200, 250, 300 мм |
| Внутренний просвет | Зависит от стенок и радиусов гиба |
| Стандартная длина | 3000 мм в представленной товарной категории |
| Высота полки | Встречаются 40, 44, 51, 55, 57, 59 и 84 мм |
| Материал | Оцинкованная сталь, марка — в документах партии |
| Защитная отделка | Цинк; иные варианты — по согласованию |
| Цвет RAL | Для базового ассортимента — Zn, без обозначения RAL |
| Исполнение | Холодногнутая открытая П-образная геометрия |
| Сопряжение | Механическое, согласно проектной схеме |
| Масса погонного метра | Зависит от сечения и толщины, по артикулу |
| Пожарные свойства | Стальная основа без горючего наполнителя |
| Условия службы | По коррозионной категории среды |
| Основание | Рассчитанная несущая подсистема |
| Фиксация | Болты, заклёпки или саморезы — по проекту |
| Расстояние между точками | По расчёту и монтажной схеме |
| Нахлёст деталей | По проекту; стандартного нахлёста нет |
| Герметизация | В водоопасных узлах — по проекту |
| Хранение | На подкладках, под навесом, с вентиляцией |
| Ограничения | Не использовать как водонепроницаемый лоток |
| Утеплитель | Не предусмотрен: это металлический добор |
| Теплопроводность | Тепловой разрыв проектируют отдельно |
Смотрите также
Кровельные материалы, с которыми согласуют узлы примыкания, раскладку доборов и расположение крепёжных точек.
Профнастил для крыши
Для профлиста проверяют высоту волны, верхнюю линию настила и требуемые отступы.
Перейти в каталогМеталлочерепица
Профилированная черепица требует согласования геометрии и расположения опорных участков.
Перейти в каталогФальцевая кровля
Для фальцевого покрытия важно не нарушать замки и предусмотреть подвижность картин.
Перейти в каталогОшибки при установке и защите от влаги
Перед установкой проверяют ровность основания и путь стока. Металлическая направляющая сама по себе не герметизирует примыкание: нужны правильные слои и уплотнения по проекту.
Пять типичных ошибок
- Полки обращены к стоку — внутри канала задерживается вода.
- Саморезы установлены у края без проверки вырыва.
- При резке абразивом повреждён цинковый слой.
- Отрезки стянуты с перекосом, образовалась ступенька.
- Кромки и отверстия остались без антикоррозионной защиты.
Когда работы нужно остановить
- Геометрия не совпала с чертежом, ответная деталь не входит в канал.
- Цинк повреждён до основы; способ восстановления не выбран.
- Опора имеет дефекты, способные ослабить фиксацию.
- Уклон ведёт воду в закрытый карман, а не к сливу.
- Схема не содержит расчёта, хотя деталь должна нести нагрузку.
От замера до установки без лишних переделок
Работу делят на подбор, подготовку и приёмку. Раскладка по длинам помогает избежать коротких остатков в ответственных узлах.
- 1
Снять размеры узлов
Зафиксируйте спинку, высоту полок, длины и места стыков. Сложное примыкание покажите в разрезе.
- 2
Сверить маркировку
Сопоставьте маркировку со спецификацией. Изделия разной толщины не объединяют без проверки расчётом.
- 3
Подготовить основание
Уберите стружку, проверьте плоскостность основы, разметьте точки фиксации и доступ к ним.
- 4
Закрепить без перекоса
Выставляйте элементы по линии, не компенсируя перекос усилием винта. Отверстия обработайте по технологии.
- 5
Защитить кромки и проверить
Осмотрите торцы и пути стока, уберите стружку и защитите повреждённые места от коррозии.
Дополнительно к товару
Смежные изделия для комплектации кровельной подсистемы и прилегающих конструкций.
Доборные элементы кровли
Коньковые, торцевые и примыкающие детали для завершения кровельного контура.
Перейти в каталогТрубы и лаги
Элементы каркаса, параметры которых согласуют с основными нагрузками и пролётами.
Перейти в каталогКрепёж для металлоконструкций
Метизы для фиксации направляющих с учётом основания, толщины сборки и среды.
Перейти в каталогПодбор, наличие и комплектация: частые вопросы
Ответы о выборе, расчёте метража, наличии, составе заказа и защите узлов от влаги.
Где купить U-образный профиль для кровли?
Посмотрите позиции в каталоге. Для расчёта укажите сечение, толщину, длину, назначение и требуемое исполнение.
Почему похожие U-профили не всегда взаимозаменяемы?
При одинаковой ширине спинки высота полок, радиусы гиба и толщина листа могут различаться. Сравните чертежи: совпадения внешнего контура недостаточно для правильной посадки детали.
Как узнать наличие подходящего размера?
Назовите конкретный артикул: при одной ширине бывают разные полки и толщина. Доступность уточняют перед заказом.
Что входит в комплектацию для установки?
Направляющие, соединители, метизы и уплотнители согласуют отдельно. Состав поставки закрепляют в спецификации.
Нужен ли герметик на каждом соединении?
Не всегда. В сухой зоне достаточно механического соединения, а в мокрой применяют проектный узел гидроизоляции.
