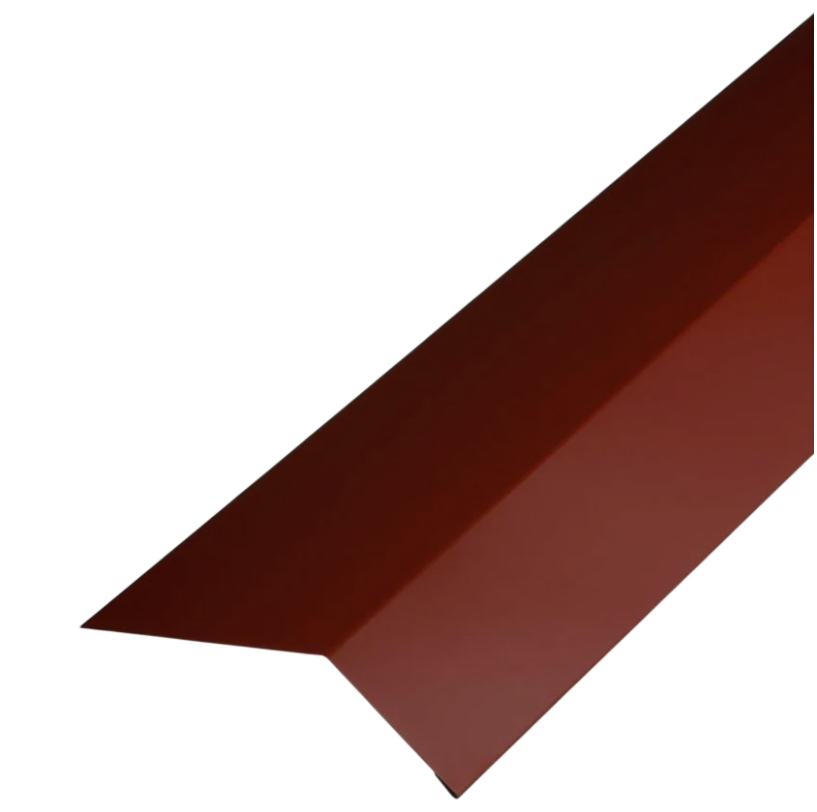

Карнизный узел кровли

Планка карнизная в Москве

Металлическая планка закрывает нижнюю кромку ската, принимает стекающую влагу и направляет её к желобу. Изделие гнут из стали 0,45–0,5 мм с защитно-декоративным покрытием, подбирая полки под конкретную конфигурацию свеса.

Ценаот 256.75 р./шт

Срокипроизводство 1-3 дня

Доставка2-5 дня

Гарантия15 лет

Мин. заказ50м2

Каталог Задать вопрос

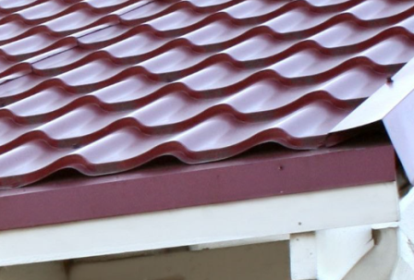

Как работает карнизная планка

Элемент завершает край ската, поддерживает аккуратную линию карниза и помогает организовать контролируемый отвод осадков без перегрузки декоративных деталей.

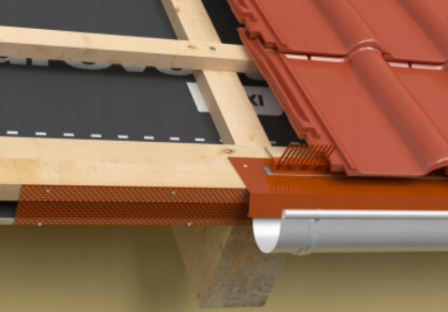

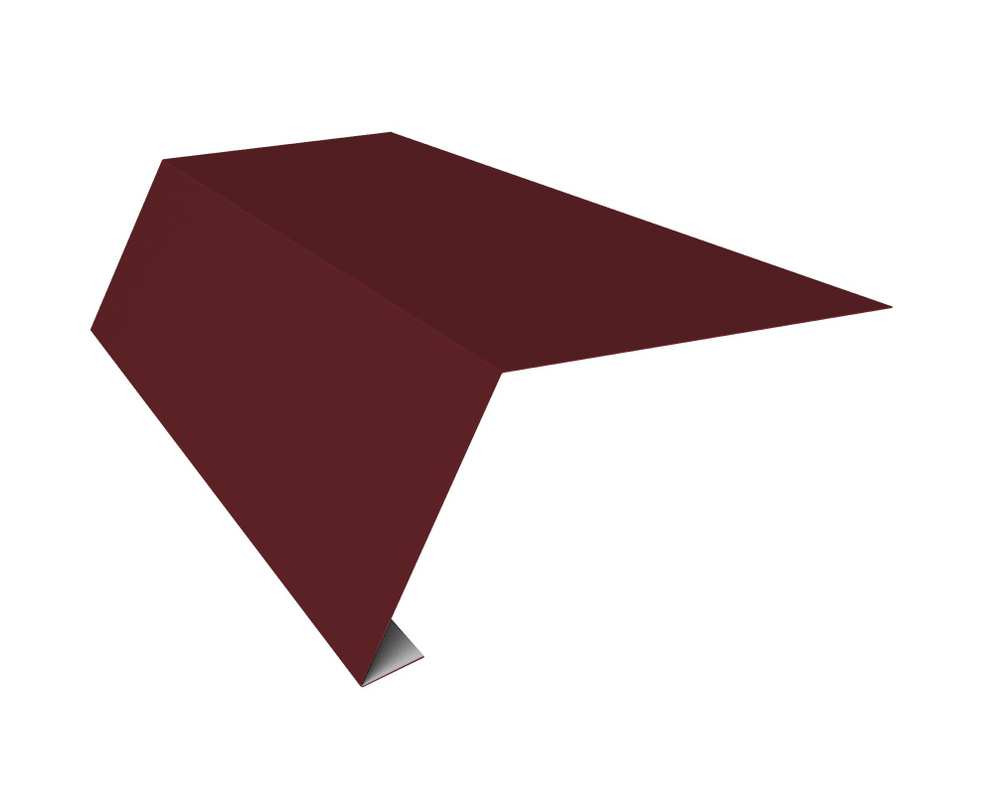

Карнизная планка в составе кровельного узла

Почему выбирают этот элемент

Основная задача детали — прикрыть торец кровельного пирога и вывести капли от кромки покрытия к водостоку. Металл сохраняет форму при сезонных перепадах влажности, поэтому узел остаётся стабильным без дополнительных пропиток и обслуживания деревянной облицовки.

Перед запуском гибки проверяют толщину заготовки, конфигурацию обеих полок, тип полимерного слоя и оттенок по RAL. Размеры лучше задавать по фактическому свесу: так нижняя часть точно попадает в зону приёма желоба, а верхняя не мешает кровельному покрытию.

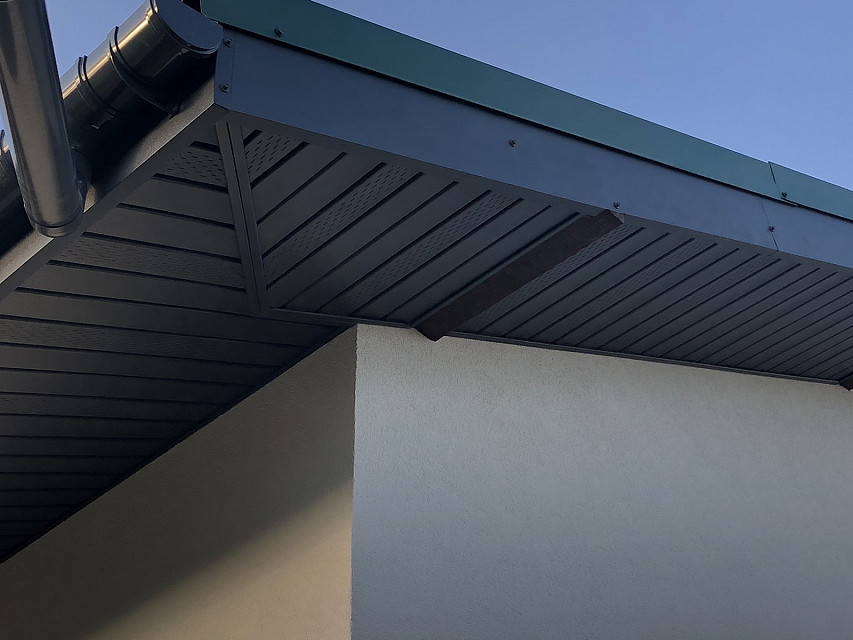

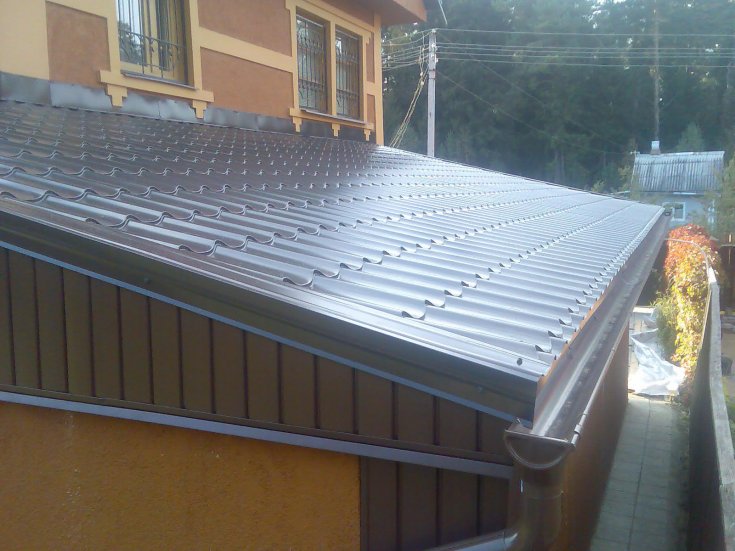

Галерея работ

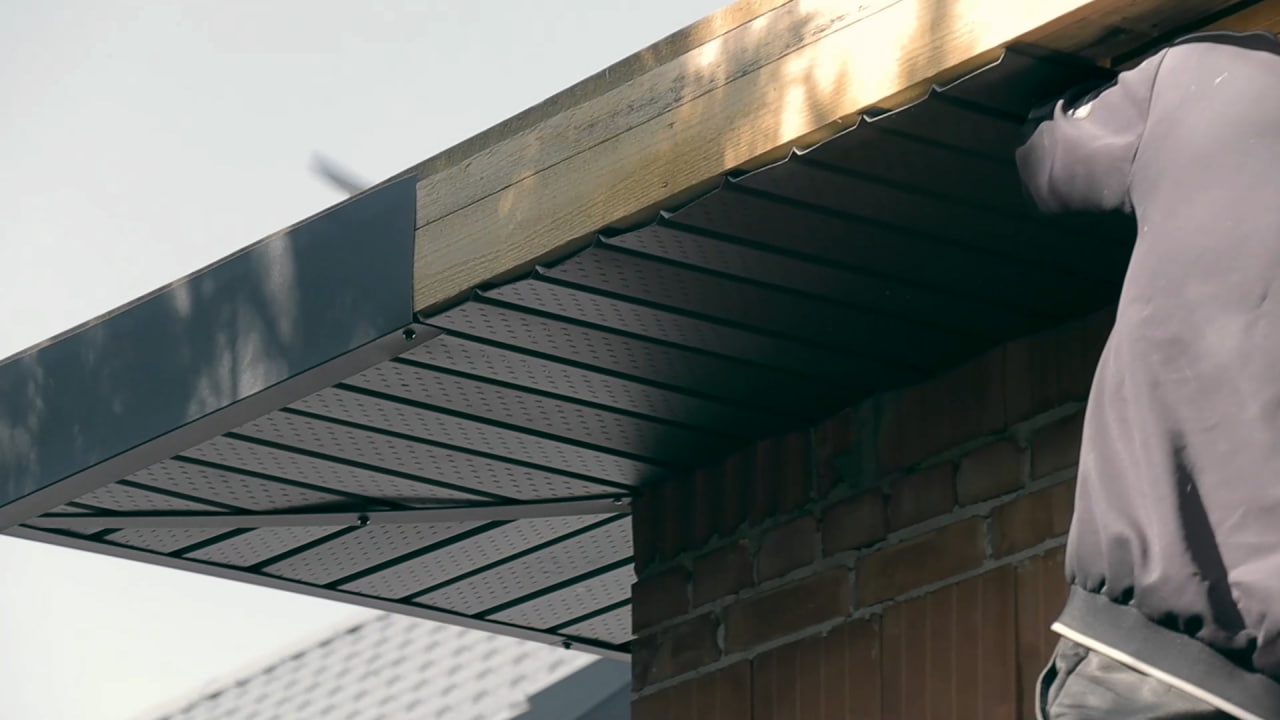

Карнизный узел на разных объектах

Ниже показаны варианты оформления свеса с разной шириной полок, формой кромки и способом примыкания к водосточной системе.

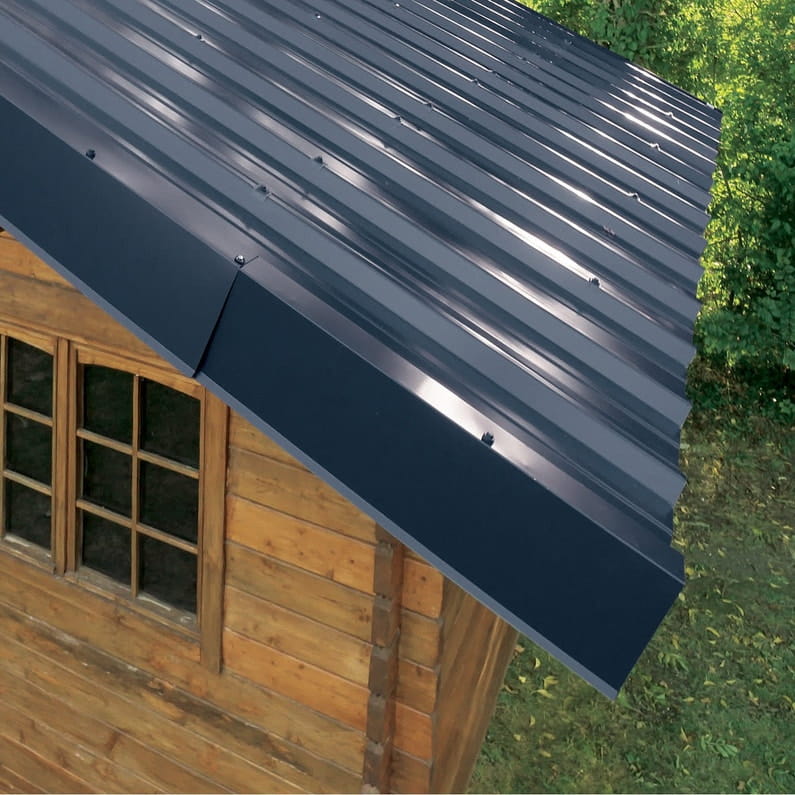

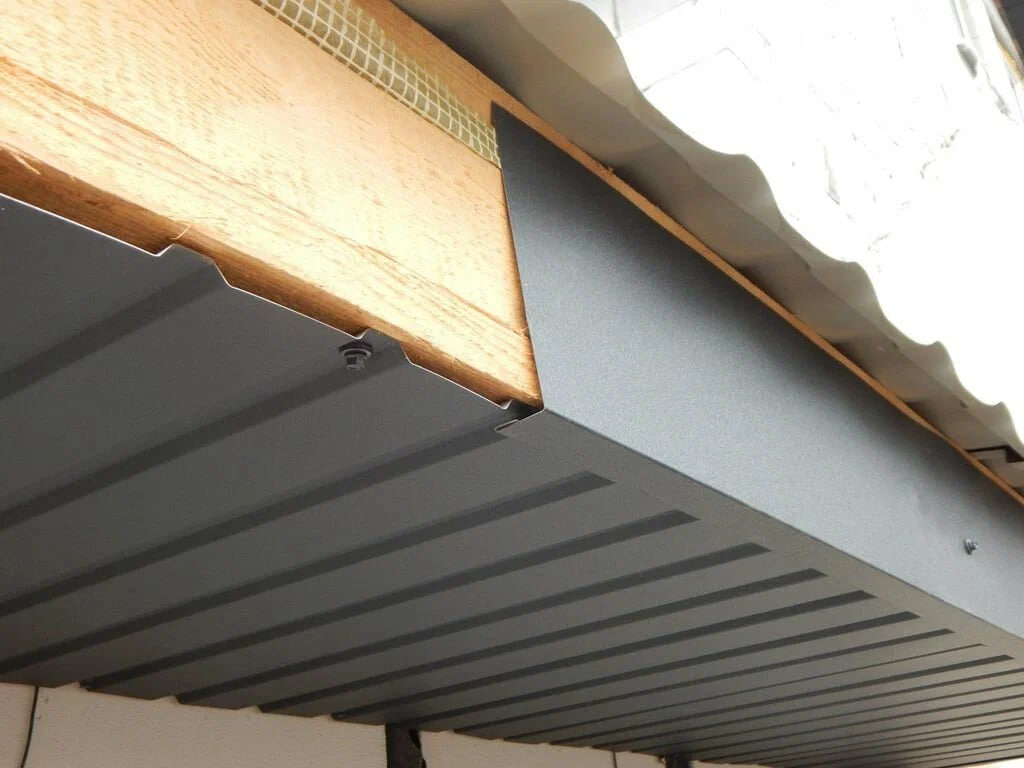

Монтаж металлической планки по линии карниза

Что проверить до изготовления

Точные исходные размеры позволяют состыковать металл с основанием и желобом без подрезки на объекте.

Признаки аккуратной детали

Проверяют прямолинейность гиба, чистоту торцов, покрытие и отсутствие заломов. Если основание здания выполнено на винтовых сваях, кровельный контур особенно важно собирать без перекосов: длинная планка повторяет неровности опоры и заметно уходит из общей линии.

Толщина 0,5 ммТочная гибкаПокрытие PrintechЗащитная плёнка

Исходные данные для заказа

ЗадачаЗакрытие торца свеса и направление воды к желобу
ОснованиеЛобовая доска, обрешётка или металлический край каркаса
КонтрольРазмер полок, угол гиба, цвет и состояние покрытия
РискПерекос, повреждение кромки или несовпадение с водостоком

Подбор размеров и покрытия

На посадку детали влияют толщина стали, защитный слой и фактическая геометрия свеса.

Жёсткость заготовки

0,45 мм подходит для стандартных карнизов. 0,5 мм выбирают, когда нужна более жёсткая длинная полка и меньшая вибрация на открытом участке.

Защитный слой

Полиэстер используют как универсальный вариант. Pural и декоративные покрытия выбирают при повышенных требованиях к стойкости поверхности.

Форма гиба

Одна полка должна опираться на основание, вторая — выводить воду в рабочую часть желоба без обратного затекания.

Связь с конструкцией здания

На протяжённых кровлях размеры карниза удобно увязывать с несущим каркасом ещё в проекте. Для разборных быстровозводимых ангаров повторяемая геометрия узлов уменьшает объём ручной подгонки при сборке.

Технические параметры

Сводные характеристики помогают согласовать спецификацию до запуска партии в производство.

Параметр	Значение
Исполнение	Карнизная планка / капельник / карнизный отлив
Функция	Перехват воды на краю ската и защита торцевой части карниза
Толщина листа	0,4–0,5 мм
Рабочая полка	100–150 мм, в зависимости от узла
Развёртка	250 мм до формовки
Длина элемента	2000 мм стандартно; до 3000 мм по заказу
Рекомендуемые варианты	0,45 / 0,5 мм
Утеплитель	Не используется
Плотность теплоизоляции	Не применяется
Теплопроводность	Для изделия не нормируется
Варианты покрытия	Полиэстер (PE), Printech, Pural
Цвет	По каталогу RAL: 8017, 3005, 6005, 7024, 9003 и другие
Сталь	08пс, С250
Высота сформированной части	15–25 мм, определяется гибом
Стыковка	Нахлёст 50–100 мм с герметизацией
Масса	Ориентировочно 1,5–2,5 кг/шт, зависит от длины и толщины
Горючесть	НГ, негорючий материал
Температурный диапазон	от −60 °C до +80 °C
Основание	Деревянная обрешётка, лобовая доска или металлическая опора
Крепёж	Оцинкованные саморезы с пресс-шайбой либо кровельные гвозди
Шаг фиксации	300–400 мм
Нахлёст по длине	50–100 мм
Герметизация стыка	Силиконовый или битумный состав в зоне перехлёста
Хранение	На ровном основании, под навесом, в заводской упаковке
Ограничение	Не является несущей деталью; работает как часть кровельного узла

Смотрите также

Другие кровельные решения, которые можно рассматривать вместе с комплектующими карнизного узла.

Профнастил для больших пролетов

Высокий несущий профиль для перекрытий и кровель, где требуется работа на увеличенном пролёте.

Перейти

Металлочерепица

Листовое покрытие с формованной волной для скатных крыш частных и коммерческих зданий.

Перейти

Фальцевая кровля

Металлическая кровля со стоячим фальцевым соединением для прямых и сложных скатов.

Перейти

Ошибки, которые портят карнизный узел

Проблемы чаще связаны с подрезкой, фиксацией и стыковкой, а не с самой заготовкой.

Что делают неправильно

Стыкуют детали впритык — вода попадает под край покрытия.
Режут абразивом — нагрев повреждает защитный слой.
Перетягивают крепёж — на металле образуются вмятины.
Не герметизируют соединение — влага затягивается в зазор.
Хранят планки на неровной опоре — появляется продольный прогиб.

Что проверить при приёмке

Проверьте читаемую маркировку цвета и партии.
На лицевой стороне не должно быть царапин и заломов.
Если у разгрузочной зоны стоят дорожные отбойники, оставьте свободный проход для длинных деталей.
Угол гиба должен быть одинаковым по всей длине.
Плёнку снимают после грязных работ, не оставляя надолго на солнце.

Как проходит подготовка комплекта

Последовательность от замера карниза до установки помогает исключить пересорт, нехватку крепежа и несовпадение деталей по цвету.

1
Замер узла
Снимают длину свеса, ширину опорной зоны и положение желоба. Отдельно отмечают углы, разрывы и участки примыкания.
2
Спецификация
Формируют перечень деталей по длинам, толщине, покрытию и оттенку. Крепёж считают отдельно, чтобы не смешивать его с метражом планок.
3
Гибка партии
Заготовки формуют на листогибе, затем проверяют угол и параллельность полок. Готовые элементы группируют по размерам и маркируют.
4
Транспортировка
Пачки укладывают на ровное основание с защитой лицевой поверхности. Длинные планки переносят без перегиба и не волочат по кузову.
5
Монтаж
Элементы выставляют по общей линии, стыкуют с нахлёстом 50–100 мм, уплотняют соединения и закрепляют без чрезмерного прижима.

Дополнительно к товару

Материалы, которые помогают собрать узел целиком и не искать совместимые позиции отдельно.

Саморезы металл-металл

Крепёж со сверлящим наконечником и уплотнительной шайбой для фиксации металлических деталей.

Перейти

Трубы и лаги

Профильные элементы для каркасов, ограждений и вспомогательных конструкций на участке.

Перейти

Доборные элементы кровли

Коньковые, ендовные и примыкающие детали для завершения сложных участков кровли.

Перейти

Частые вопросы по карнизной планке

Ответы по замеру, резке, стыковке и нестандартной гибке.

Какие размеры нужны перед заказом?

Укажите длину карниза, ширину обеих полок, угол гиба и положение желоба. Для нестандартного узла приложите схему.

Какой нахлёст делать между элементами?

Обычно оставляют 50–100 мм. Стык защищают подходящим герметизирующим составом.

Чем подрезать окрашенный металл?

Подойдут ножницы, лобзик или пила с подходящим диском. Абразивная резка нежелательна из-за перегрева покрытия.

Можно ли сделать полки нестандартной ширины?

Да. Для гибки задают размеры обеих сторон и требуемый угол; при сложном узле полезно сверить пробный образец.

Нужна ли герметизация стыков?

Да, если соединение может намокать. Герметик перекрывает капиллярный зазор и снижает риск затекания.
