Исходные чертежи и расчётная схема
Подбор начинается с геометрии сооружения и особенностей его эксплуатации. Для бункерных сэндвич-панелей составляют схему ограждающих участков, отмечают расположение несущих элементов, зоны возможного увлажнения и внешние воздействия.

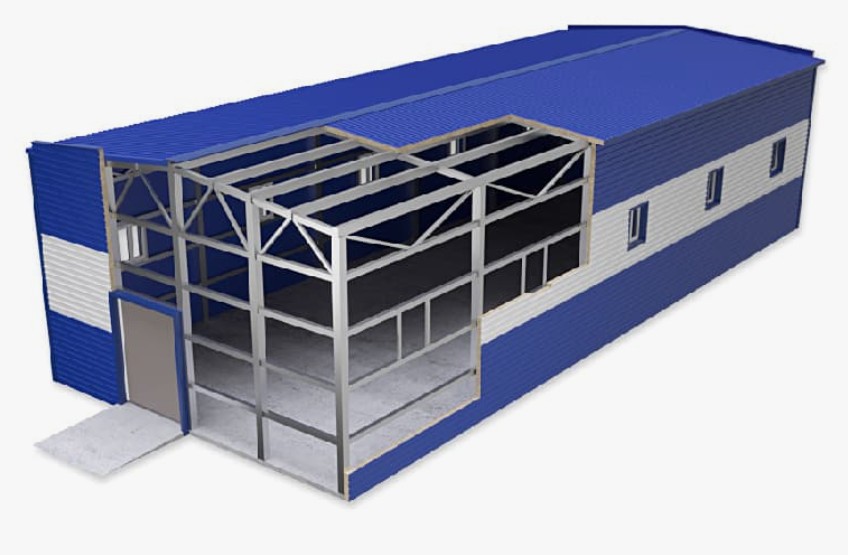

Если конструкция предусматривает металлическую подсистему, омега профиль гпо увязывают с разбивочными осями ещё до составления ведомости деталей.
Состав сердечника, размеры обкладок и конфигурацию стыков определяют после изучения документации. Особые условия работы сооружения требуют дополнительного обоснования выбранного решения.
Техническая спецификация изделия
| Показатель | Проектное решение |
|---|---|
| Тип изделия | Трёхслойная конструкция специального назначения согласно заданию |
| Назначение | Обшивка бункеров, технологические ограждения |
| Толщина | Определяется теплотехническими требованиями и расчётными воздействиями |
| Рабочая ширина | Устанавливается характеристиками выбранной серии |
| Полная ширина | Указывается в производственной спецификации |
| Длина | Назначается по карте раскроя с учётом транспортных ограничений |
| Толщина металла | Согласуется с пролётами и расчётной схемой |
| Тип утеплителя | Выбирается по теплозащите, пожарным нормам и условиям применения |
| Плотность утеплителя | Соответствует паспорту конкретного материала |
| Теплопроводность | Принимается из технических данных теплоизоляции |
| Покрытие | Цинковое или полимерное исполнение с необходимой защитой поверхности |
| Цвет RAL | Оттенок из применяемой производителем цветовой гаммы |
| Марка стали | Указывается в сопроводительных документах партии |

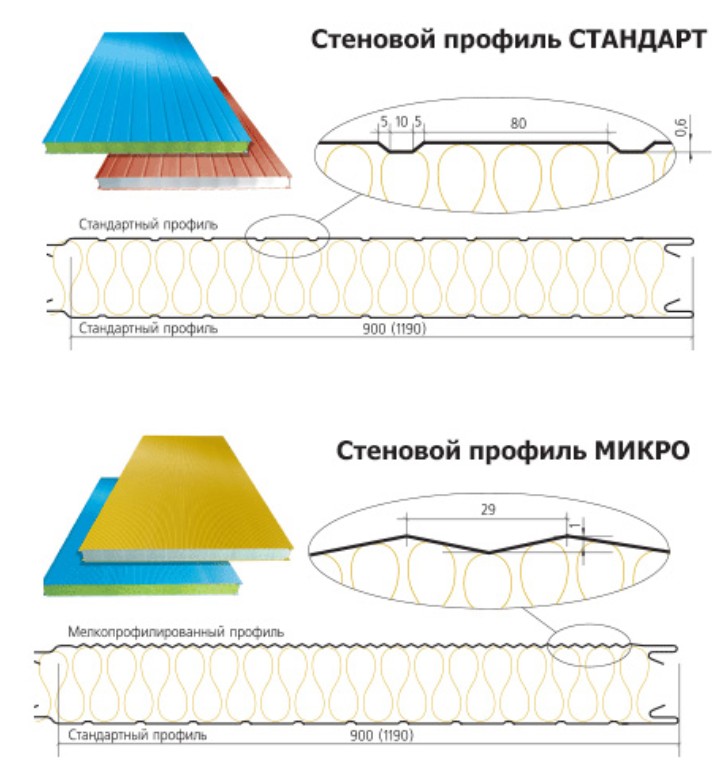

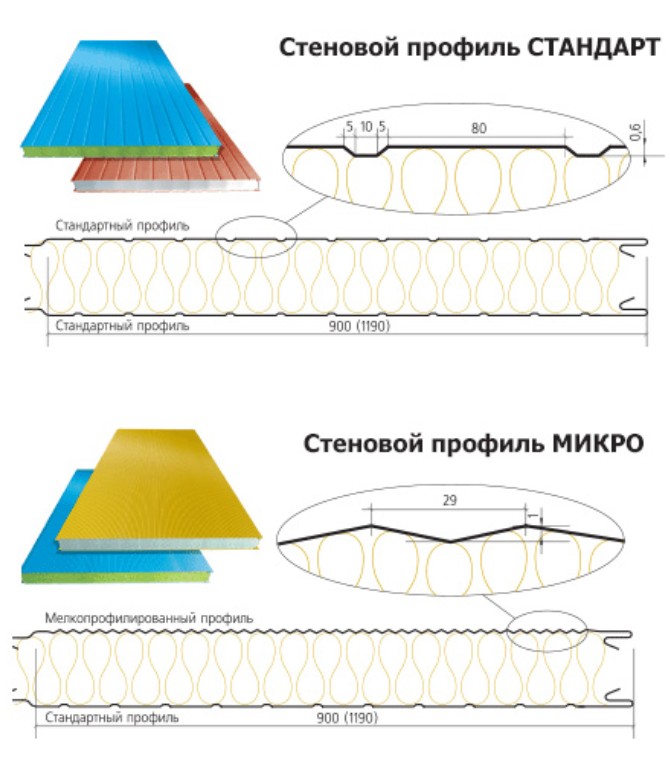

| Высота профиля | Соответствует геометрии металлической обкладки |
| Тип соединения | Определяется устройством замкового сопряжения |
| Вес | Рассчитывается из габаритов и состава изделия |
| Пожарные характеристики | Подтверждаются документацией выбранной модификации |
| Диапазон эксплуатации | Ограничивается свойствами материалов и параметрами среды |
| Основание | Подготовленная несущая система с заданной геометрией |
| Элементы фиксации | Крепёжные изделия для соответствующего типа каркаса |
| Шаг крепления | Назначается с учётом расположения несущих точек |
| Нахлёст | Предусматривается конструкцией стыковочного узла |
| Герметизация | Выполняется на участках, обозначенных техническим решением |
| Хранение пачек | На устойчивых подкладках с защитой от атмосферной влаги |
| Ограничения | Специальные эксплуатационные свойства требуют подтверждения |
Область использования и технические пределы

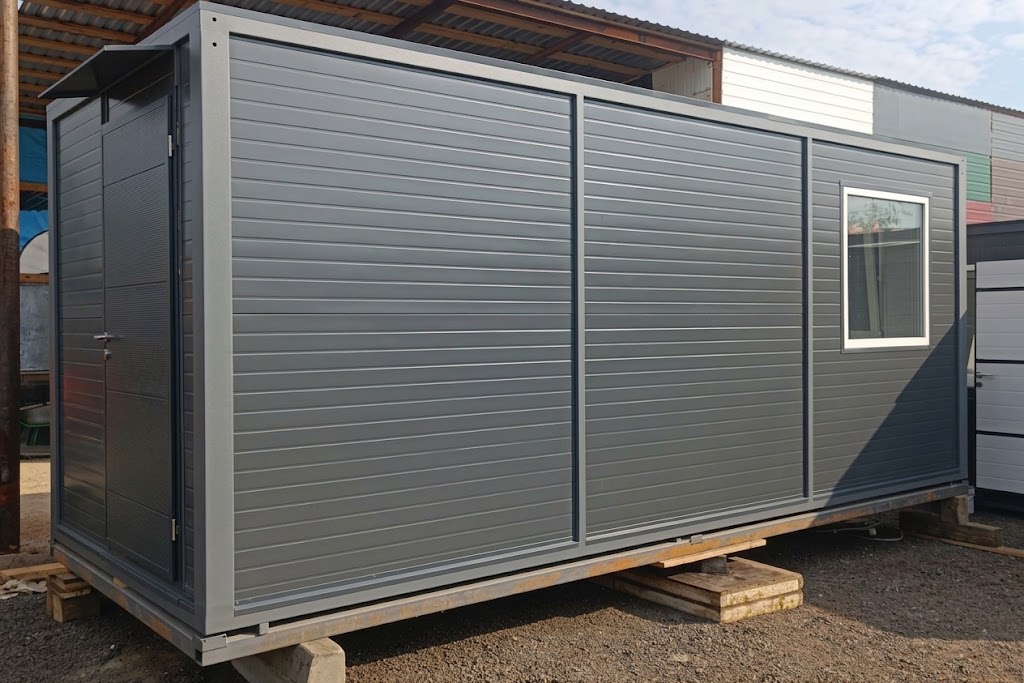

Такие элементы формируют защитную оболочку технологических ёмкостей и вспомогательных производственных участков. Когда на смежной поверхности предусмотрен профнастил, переход между материалами заранее отображают на монтажной схеме, предусматривая закрытие открытых кромок.
Само наименование бункерного исполнения не означает наличия взрывозащитных свойств, химической устойчивости либо способности воспринимать любые механические усилия. Воздействие влаги, пыли и абразивных частиц оценивают отдельно. Для участков, контактирующих с агрессивными веществами, изучают совместимость облицовочного металла, защитного слоя и теплоизоляционной основы. Доступные для обслуживания поверхности проектируют с учётом вероятности повреждений.
Как исключить лишние позиции из спецификации
- сопоставить размеры отдельных секций с общей площадью обшивки;
- разделить участки по требованиям к теплозащите и пожарной безопасности;
- уточнить материал наружной и внутренней поверхности;
- подсчитать нестандартные сопряжения, угловые зоны и открытые торцы;
- согласовать количество типоразмеров и порядок комплектования.
Купить изделия с рациональным раскроем позволяет предварительная унификация деталей. Повторяющиеся габариты сводят в общие группы, а сложные фрагменты выносят в самостоятельные позиции ведомости.
