Зачем листу заранее придают дугу

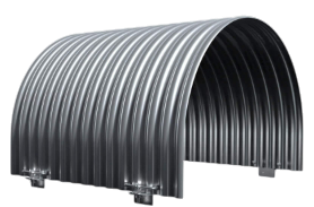

Арочный профнастил СС10ПГ выпускают уже с заданной кривизной. За счет этого элемент укладывается по радиусной обрешетке без силового изгиба непосредственно на стройплощадке. Решение востребовано для галерей, транспортных укрытий, навесов, переходов и других поверхностей, где прямой прокат не повторяет форму основания.
Перед запуском партии сопоставляют дугу, длину элемента и расположение несущих линий. Когда в соседнем участке предусмотрен гофролист, сопряжение проверяют отдельно, потому что у материалов может различаться геометрия волн и положение крайних кромок.
Предварительное формование позволяет получить стабильный контур без локальных заломов и лишнего напряжения в листе.
Что указывают в заказной спецификации
Основой служит чертеж или эскиз криволинейного участка. Параметры, которых нет в исходных данных, не назначают условно: их согласуют после проверки проекта и выбранного исполнения.
| Параметр | Значение |
|---|---|
| Тип | Профилированный стальной лист СС10ПГ с радиусной формой |

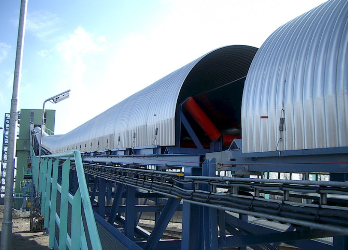

| Назначение | Арочные покрытия, конвейерные укрытия, козырьки, галереи |
| Толщина | Определяется расчетом и выбранной заготовкой |
| Рабочая ширина | Уточняется по документации исполнения |
| Полная ширина | Сверяется перед запуском партии |
| Длина | Назначается по раскладке конкретного объекта |
| Толщина металла | Подбирается с учетом жесткости и условий работы |
| Утеплитель | Отсутствует |
| Плотность утеплителя | Не применяется |
| Теплопроводность | Не относится к основным параметрам однослойного профиля |
| Покрытие | Оцинкованное либо полимерное по заказу |
| Цвет RAL | Выбирается для окрашенного исполнения |
| Марка стали | Указывается в документах партии |
| Высота профиля | По паспортным данным СС10ПГ |
| Соединение | Продольное перекрытие соседних элементов |
| Вес | Зависит от длины, ширины и толщины основы |
| Пожарные свойства | По сертификатам выбранного исполнения |
| Рабочая среда | С учетом типа защитной поверхности |
| Основание | Подготовленный радиусный металлический каркас |
| Крепление | Саморезы с EPDM-шайбой либо метизы по проекту |
| Шаг фиксации | Назначается по опорам и расчетной нагрузке |
| Перекрытие | По схеме раскладки и направлению стока |
| Уплотнение | Применяется в узлах, где это предусмотрено проектом |
| Хранение | На устойчивых опорах без принудительного выпрямления |
| Ограничения | Кривизну и расстояние между опорами проверяют расчетом |
Как сохранить геометрию при установке
Первый лист сначала примеряют к нескольким опорным линиям и только затем окончательно фиксируют. Если дуга заметно расходится с каркасом, притягивать материал винтами до совпадения нельзя: волна может уйти из формы, а боковая кромка — сместиться.
При примыкании к участку, где смонтирована металлочерепица, переходное решение разрабатывают отдельно, учитывая различие рельефа и положения линий соединения.
Подрезку выполняют инструментом без сильного нагрева. После работ удаляют металлическую стружку, а случайно поврежденные участки защитного слоя восстанавливают подходящим ремонтным составом.
Стоимость и оформление партии
Цена арочного профнастила СС10ПГ начинается от 403.56 р./м2. На итоговую сумму влияют площадь заказа, выбранная сталь, размеры деталей, защитное исполнение, сложность дуги и требования к упаковке.
Минимальный объем составляет 50 м2. Изготовление занимает 1–3 дня, доставка по Москве — 4–5 дней после согласования спецификации.
Чтобы подготовить расчет, передают чертеж либо эскиз арки, длину закрываемого участка, положение прогонов и требования к внешней стороне конструкции.
- производство по согласованной геометрии;
- контроль ориентации и направления кривизны;
- подбор варианта защитной поверхности;
- упаковка с учетом радиусной формы элементов.
