133 мм
Свайное основание · типоразмер 133 мм

Винтовые сваи 133 мм в Московской области

Винтовые сваи 133 мм служат опорами под каркасные постройки, террасы, навесы и инженерные конструкции. В каталоге есть изделия со стволом 133 мм, стенкой 4 мм и лопастью 350 мм. Длину выбирают по грунтам и расчётной отметке, а не по высоте наземной части.

Ценаот 943,47 ₽/шт.
Срокиизготовление — 1–3 дня
Доставка2–5 дней по Московской области
Гарантия15 лет по условиям заказа
Мин. заказот 50 м² по проекту

Что определяет работу опоры в грунте

Лопасть заглубляется в несущий слой, а трубчатый ствол передаёт усилия от ростверка. Расчёт зависит от геологии участка, глубины, массы строения и вида нагрузок. Крупный диаметр сам по себе не гарантирует прочность основания.

Винтовые сваи в партии, вид стволов и лопастей

Конструкция и нагрузка

Обвязка объединяет опоры в систему. Если поблизости устанавливают укрытие для конвейеров из арочного профнастила, его фундамент рассчитывают на рабочие усилия, вибрацию и боковые воздействия.

Контролируют вертикаль, лопасть и сварной шов. В проекте задают оси свайного поля, шаг, отметки голов и сопряжение с несущей балкой.

Контроль перед отправкой

При приёмке проверяют прямолинейность ствола, геометрию наконечника, качество сварных соединений и защитного слоя. На снимках показаны внешний вид, складирование и основные размеры опоры.

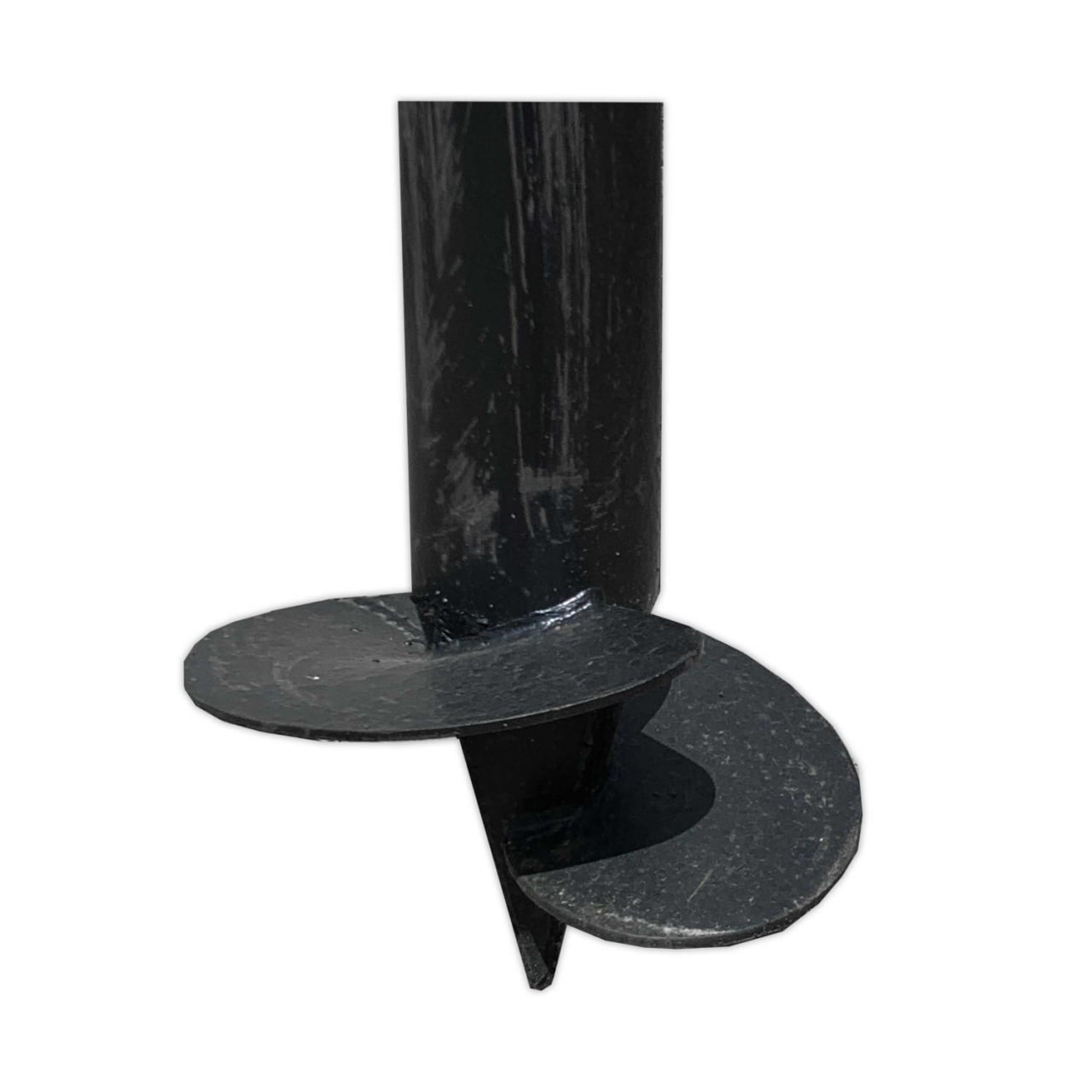

Стальная винтовая лопасть и наконечник сваи

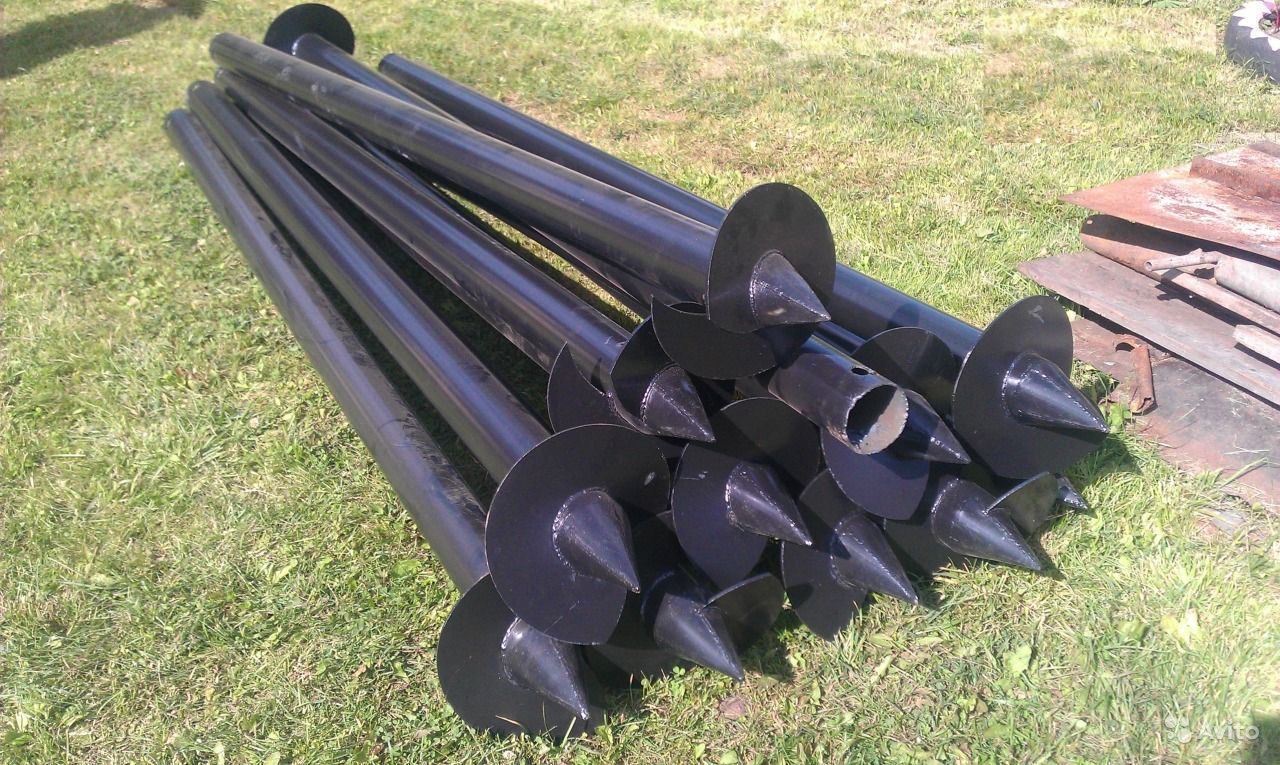

Партия винтовых свай на площадке
Размерная схема винтовой сваи: ствол 133 мм, лопасть 350 мм
Винтовая свая 133 мм с винтовой лопастью

Для каких строений выбирают диаметр 133 мм

Диаметр 133 мм рассматривают под пристройки, хозяйственные модули, веранды, технические площадки и навесы. Решение зависит от грунта и расчёта; назначать типоразмер для тяжёлого здания по одному названию нельзя. На торфянистых, неоднородных либо сильно обводнённых площадках проектировщик отдельно проверяет возможность применения винтовой схемы. При крупных горизонтальных усилиях может понадобиться другое конструктивное решение.

Проверка товара до установки

Проверьте трубу, лопасть, сварные узлы, цинковый слой. Если рядом возводят разборные быстровозводимые ангары, положение свай увязывают с колоннами и точками приложения усилий, а не с условной сеткой.

Ствол Ø133 ммСтенка 4 ммЛопасть Ø350 ммОцинкованное исполнение

Что указать в заявке

  • ОбъектКаркас, терраса, навес или отдельная опорная конструкция
  • ГрунтДанные изысканий, уровень воды, особенности насыпного слоя
  • РазмерыПлан поля, длина элементов и отметка ростверка
  • ПодъездМесто разгрузки, ширина въезда, ограничения по длине груза

Как выбрать длину и комплектацию

Винтовые сваи 133 мм выпускаются в каталожных длинах от 1500 до 5500 мм. Выбор зависит от глубины лопасти, высоты цоколя и типа обвязки. Проверка осадки и выдёргивания обязательна. Если нагрузка передаётся через металлический ростверк, заранее сверяют отметки верха и точки сварки. Для деревянной обвязки учитывают отдельные узлы крепления и изоляцию контакта материалов.

A

Рабочая длина

Учитывают слабые горизонты, промерзание и несущий слой. Слишком короткая опора способна дать неравномерную осадку.

B

Защита поверхности

Для позиций указан цинк. Целостность слоя важна у лопасти, сварки и обрезанного торца. Защиту назначают по проекту.

C

Верхний узел

Оголовок или переход к ростверку подбирают под материал обвязки. Для бруса и стальной балки нужны разные соединения.

Когда рядом есть облицовка и ограждения

Для стен хозяйственных построек иногда выбирают гофролист, но его размеры и жёсткость не определяют количество свай. Ведомость фундамента составляют по расчётной схеме сооружения с учётом ветровых и вертикальных нагрузок.

Размеры и параметры винтовых свай 133 мм

Параметры взяты из каталога. Неуказанные значения сверяют с паспортом партии и проектом. Несущую способность по диаметру трубы определить нельзя. Паспорт идентифицирует партию: тип трубы, сталь, защита и нагрузки. При расхождении маркировки с заказом детали не отправляют в работу до уточнения.

ПараметрЗначение
Тип изделияСтальная винтовая свая с трубчатым стволом и лопастью
НазначениеОпора свайно-винтового фундамента; передача нагрузки на грунт
Толщина стенки4 мм для позиций указанной категории
Диаметр ствола133 мм, наружный размер трубы
Рабочая ширинаНеприменима: изделие не является листовым материалом
Длина1500, 1800, 2000, 2500, 3000, 3500, 4000, 4500, 5000, 5500 мм
Марка сталиУточняется по сертификату и паспорту изделия
Защита от коррозииОцинкованное исполнение; параметры слоя — по документам партии
Цвет и RALЦинк; код RAL для данных изделий не заявлен
Диаметр лопасти350 мм в указанном ассортименте
Толщина лопасти5 мм для представленной группы товаров
СоединениеЛопасть со стволом — сварной узел; верх — по проекту
МассаРазличается в зависимости от длины и деталей исполнения
Пожарные свойстваСтальной элемент; характеристики узла оцениваются проектом
Температурные условияЗависят от марки стали, защиты и местной среды
ОпираниеГрунтовый массив с подтверждённой расчётной несущей способностью
Крепление обвязкиОголовок, сварка или болтовой узел по рабочим чертежам
Шаг свайОпределяется распределением нагрузок и схемой ростверка
НахлёстНе применяется; стыковка секций — отдельное проектное решение
ГерметизацияЗащита полости и верхнего соединения согласно проекту
ХранениеНа ровных подкладках с защитой торцов и покрытия
ОграниченияНе применять без проверки грунта и расчёта основания
УтеплительОтсутствует, так как изделие выполняет несущую функцию
ТеплопроводностьНе является критерием подбора винтовой опоры

Смотрите также

Разделы для обвязки свайного основания, проёмов и обустройства прилегающей территории.

Трубы и лаги

Прокат для поперечных элементов, рам и вспомогательных металлических конструкций.

Перейти

Калитки и ворота

Входные группы, для которых важно отдельно учитывать усилия на несущих стойках.

Перейти

Забор металлический еврожалюзи

Секции с горизонтальными ламелями для благоустройства участка.

Перейти

Ошибки, которые приводят к осадке и перекосу

Правильный диаметр не компенсирует ошибки геологии, разметки или соединения с каркасом. Контроль помогает избежать переделок.

Что чаще всего упускают

  • Выбор диаметра без проверки сжатия и боковых усилий.
  • Игнорирование слабых и водонасыщенных грунтов.
  • Смещение оси относительно опорного узла каркаса.
  • Повреждение цинкового слоя без последующей защиты.
  • Неподходящий оголовок или ошибочная обвязка.

Когда работу нужно остановить

  • Погнутая лопасть или дефект сварки.
  • Заметное отклонение от проектной оси.
  • Фактический грунт не соответствует изысканиям.
  • В рабочей зоне обнаружены неизвестные коммуникации.
  • Нужна не согласованная ранее обрезка или замена длины.

От расчёта до передачи свайного поля

Порядок согласования облегчает работу с партиями разной длины и позволяет заранее увязать верхние отметки с каркасом строения. При планировании перевозки учитывают длину наиболее габаритной позиции, подъезд к участку и место для разгрузки. Трубы укладывают так, чтобы лопасти не давили на соседние детали.

  1. 1

    Оценить основание

    Проверьте данные о грунте, рельефе, нагрузках и подземных сетях. Для ответственных объектов нужны изыскания.

  2. 2

    Подготовить ведомость

    В ведомости указывают оси, длины, число опор, оголовки и схему ростверка.

  3. 3

    Согласовать наличие

    Сверьте доступные типоразмеры, состав партии и подъезд длинномерного транспорта.

  4. 4

    Принять партию

    При разгрузке проверьте маркировку, трубу, лопасти и защитный слой. Храните изделия на прокладках.

  5. 5

    Проверить готовый узел

    Сверьте положение голов с проектом, осмотрите соединения и защищённые участки стали.

Дополнительно к товару

Комплектующие и профильные элементы, которые могут понадобиться при устройстве обвязки и дальнейших работах.

Доборные элементы для стен и заборов

Закрывают торцы и узлы примыкания соседних конструкций после сборки фундамента.

Перейти

Омега-профиль ГПО

Профиль для подсистем и вспомогательных элементов, если он предусмотрен проектом.

Перейти

Крепёж

Болты, гайки и другие метизы для узлов, подобранных по чертежам.

Перейти

Частые вопросы о винтовых сваях 133 мм

Краткие пояснения по типоразмерам, заказу, состоянию грунта, верхней обвязке и уходу за открытой частью основания.

Можно ли купить винтовые сваи 133 мм без геологии?

Предварительную схему составить можно, но пригодность опор подтверждают исследованием грунта и расчётом нагрузок.

Чем определяется длина элемента?

Рабочей глубиной лопасти и отметкой верха. При уклоне в одной партии могут понадобиться разные длины.

Что входит в поставку и как узнать наличие?

Основной товар — стальная опора. Оголовки, метизы и обвязку уточняют по спецификации; остатки сверяют перед оформлением.

Почему нельзя назначить нагрузку по одному диаметру?

Учитываются лопасть, глубина, свойства грунта и ростверк. Сжатие, выдёргивание и боковые усилия рассчитывают отдельно.

Как защитить сваю после обрезки или сварки?

Открытую сталь обрабатывают совместимым составом по проекту. Доступный оголовок и швы периодически осматривают.

Подбор винтовых свай под проект

Пришлите схему свайного поля, предполагаемые нагрузки и сведения о грунте. По ним можно уточнить длины, количество, верхние узлы и перечень сопутствующих изделий для объекта в Московской области.

Связь

Через кнопку MAX ниже


/шт
Винтовая свая 133 мм длина: 1500 мм
Винтовая свая 133 мм длина: 1500 мм
Диаметр лопасти, мм: 350Длина сваи, мм: 1500Толщина лопасти, мм: 5
3 отзыва
911.88 р.
Лидер продаж!
/шт
Винтовая свая 133 мм длина: 1800 мм
Винтовая свая 133 мм длина: 1800 мм
Диаметр лопасти, мм: 350Длина сваи, мм: 1800Толщина лопасти, мм: 5
4 отзыва
953.21 р.
Ваша скидка: -16%
Лидер продаж!
/шт
Винтовая свая 133 мм длина: 2000 мм
Винтовая свая 133 мм длина: 2000 мм
Диаметр лопасти, мм: 350Длина сваи, мм: 2000Толщина лопасти, мм: 5
2 отзыва
1203.85 р. 1011.23 р.
Ваша скидка: -16%
/шт
Винтовая свая 133 мм длина: 2500 мм
Винтовая свая 133 мм длина: 2500 мм
Диаметр лопасти, мм: 350Длина сваи, мм: 2500Толщина лопасти, мм: 5
4 отзыва
1352.17 р. 1135.82 р.
Ваша скидка: -16%
/шт
Винтовая свая 133 мм длина: 3000 мм
Винтовая свая 133 мм длина: 3000 мм
Диаметр лопасти, мм: 350Длина сваи, мм: 3000Толщина лопасти, мм: 5
3 отзыва
1475.40 р. 1239.33 р.
/шт
Винтовая свая 133 мм длина: 3500 мм
Винтовая свая 133 мм длина: 3500 мм
Диаметр лопасти, мм: 350Длина сваи, мм: 3500Толщина лопасти, мм: 5
3 отзыва
1409.39 р.
/шт
Винтовая свая 133 мм длина: 4000 мм
Винтовая свая 133 мм длина: 4000 мм
Диаметр лопасти, мм: 350Длина сваи, мм: 4000Толщина лопасти, мм: 5
4 отзыва
1678.66 р.
/шт
Винтовая свая 133 мм длина: 4500 мм
Винтовая свая 133 мм длина: 4500 мм
Диаметр лопасти, мм: 350Длина сваи, мм: 4500Толщина лопасти, мм: 5
2 отзыва
1906.41 р.
Ваша скидка: -16%
/шт
Винтовая свая 133 мм длина: 5000 мм
Винтовая свая 133 мм длина: 5000 мм
Диаметр лопасти, мм: 350Длина сваи, мм: 5000Толщина лопасти, мм: 5
3 отзыва
2462.23 р. 2068.27 р.
Ваша скидка: -16%
/шт
Винтовая свая 133 мм длина: 5500 мм
Винтовая свая 133 мм длина: 5500 мм
Диаметр лопасти, мм: 350Длина сваи, мм: 5500Толщина лопасти, мм: 5
4 отзыва
2610.06 р. 2192.45 р.
