Сетка просечно-вытяжная (ЦПВС) в Москве

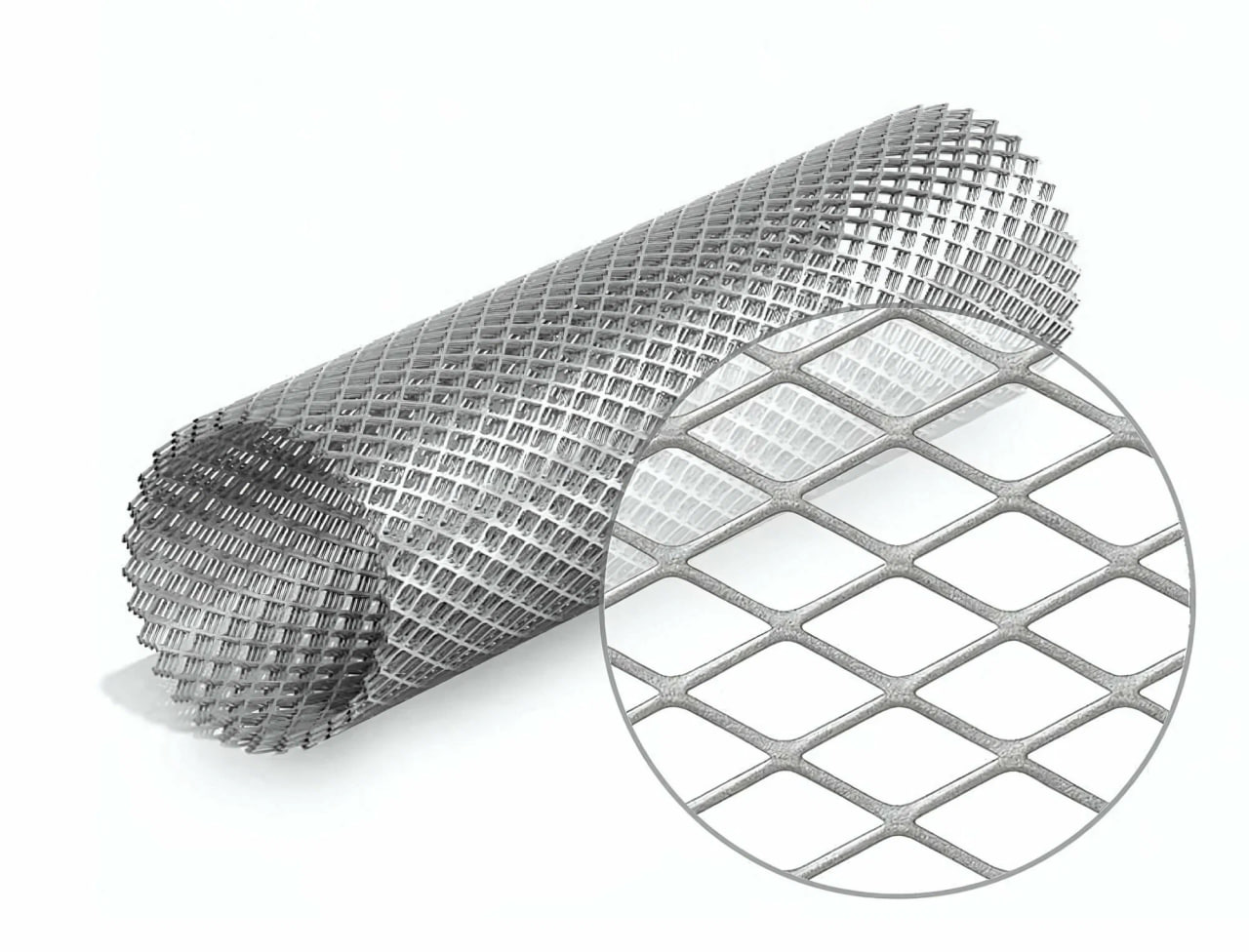

Просечно-вытяжное стальное полотно с ромбовидной ячейкой применяют как армирующую основу, защитный экран, элемент ограждений и вентиляционных узлов. Цельная структура без точечной сварки сохраняет прочность перемычек и удобна при раскрое.
Как устроена ЦПВС и где она работает лучше всего
Ниже — практические ориентиры по устройству полотна, сферам применения и параметрам, которые стоит проверить перед подбором сетки для объекта в Москве.
Что даёт просечно-вытяжная структура
При производстве лист сначала надсекают по заданной схеме, затем растягивают, раскрывая ромбовидные ячейки. Такая технология уменьшает массу изделия без разрыва общей металлической структуры. ЦПВС используют в штукатурных основаниях, защитных кожухах, вентиляционных экранах, каркасных ограждениях и технических перегородках. Для несущей основы могут применяться профильные элементы, подобранные под расчётную нагрузку.
Перед выбором исполнения сопоставляют толщину исходного металла, шаг и диагонали ячейки, ширину перемычки, тип покрытия и формат заготовки. Эти параметры напрямую влияют на жёсткость, массу и удобство монтажа.
Галерея работ

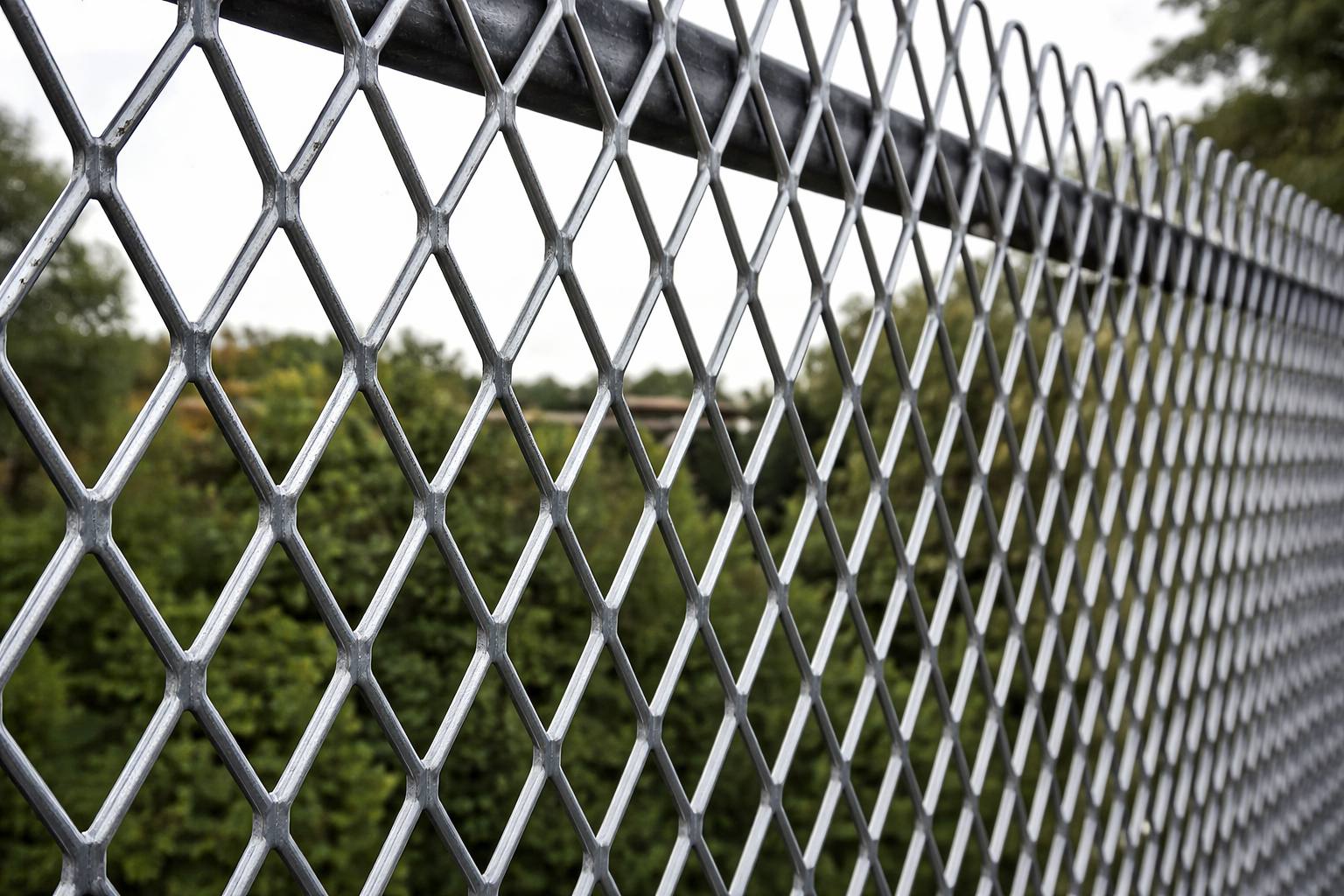

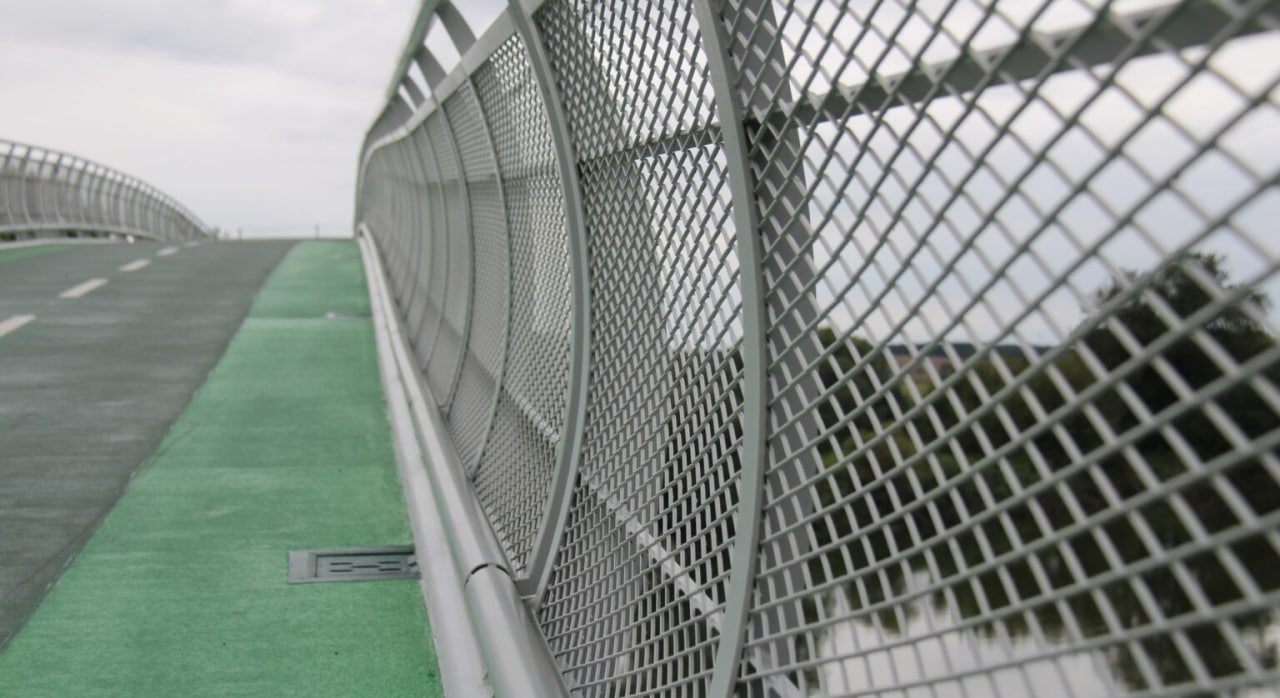

Как ЦПВС выглядит в готовых конструкциях
Подборка показывает разные сценарии применения: армирование, ограждающие элементы, вентиляционные экраны и технические настилы.
Как определить подходящее исполнение
Подбор начинается не с названия сетки, а с условий работы: назначения, нагрузки, основания, влажности и способа крепления.
Признаки аккуратно изготовленного полотна
У добротной ЦПВС повторяется геометрия ромбов по всей площади, перемычки имеют одинаковую ширину, кромки не покрыты выраженными заусенцами, а лист не уходит волной после вытяжки. Для наружного применения в Москве отдельно оценивают состояние защитного слоя и качество обработки кромок после раскроя.
Ровная геометрияБез сварных швовОцинковкаПолимерное покрытие
Что нужно знать до подбора
- НазначениеАрмирование, экран, ограждение, вентиляционный элемент
- ОснованиеКаркас, штукатурный слой, технологический проём или облицовочная система
- ВоздействияВлага, ветер, механическая нагрузка, перепады температуры
- МонтажШаг опор, способ фиксации, нахлёст и направление раскроя
Три параметра, с которых стоит начать
Эти характеристики помогают быстро отсечь неподходящие варианты ещё до расчёта количества полотна.
A
Тип покрытия
Оцинкованный слой подходит для большинства наружных и внутренних конструкций; полимерное исполнение выбирают, когда важен цвет; нержавеющую сталь рассматривают для сред с повышенной коррозионной нагрузкой.
B
Размер ячейки и толщина
Размер ромба и сечение перемычки выбирают по требуемой жёсткости. Тонкие варианты удобны в армировании и облицовочных узлах, более массивные — в ограждениях, экранах и технических конструкциях.
C
Формат поставки
Листовой формат удобен для точного раскроя и повторяющихся модулей; рулонный — для протяжённых участков с меньшим количеством стыков. Формат согласуют с картой монтажа и возможностями подъёма на объекте.
Защита конструкции возле проезда
Если сетчатая секция проходит рядом с парковкой, въездом или внутренним проездом, дорожные отбойники помогают отделить каркас от зоны движения и снизить риск удара автомобилем.
Основные параметры ЦПВС
Таблица объединяет характеристики, которые обычно сопоставляют при выборе типоразмера и подготовке спецификации.
| Параметр | Значение |
|---|---|
| Тип изделия | Сетка просечно-вытяжная цельнометаллическая (ЦПВС) |
| Назначение | Армирование, ограждения, фасадные системы, вентиляция |
| Толщина металла | 0.5 мм, 0.7 мм, 1.0 мм, 1.5 мм, 2.0 мм, 3.0 мм |
| Рабочая ширина | 1000 мм, 1250 мм, 1500 мм |
| Длина | 2000 мм, 2500 мм или в рулонах до 10 м |
| Покрытие | Оцинкованное или полимерное (по запросу) |
| Цвет | Серебристый (оцинковка) или по каталогу RAL |
| Марка стали | Ст3сп, Ст08пс |
| Пожарные характеристики | НГ (негорючий материал) |
| Условия хранения | В сухом проветриваемом помещении, на поддонах, в упаковке |
Смотрите также
Смежные позиции для устройства периметра и оформления отдельных участков ограждения.
Забор металлический еврожалюзи
Металлические ламели формируют закрытый обзор под углом, сохраняя аккуратную геометрию ограждения.
ПерейтиКалитки и ворота
Входные и въездные группы для единого контура забора с подбором конструкции под проём.
ПерейтиЕвроштакетник
Профилированные планки для наборных секций с регулируемой прозрачностью и двусторонним обзором.
ПерейтиЧто чаще всего портит результат монтажа
Большинство дефектов появляется из-за неверного подбора жёсткости, грубого раскроя или слабой фиксации к основанию.
Распространённые просчёты
- Выбор только по названию типоразмера без проверки фактической толщины и геометрии ячейки.
- Открытые кромки после резки оставляют без защитной обработки, из-за чего коррозия начинается именно с торцов.
- Слишком редкие опоры каркаса вызывают вибрацию, локальное прогибание и потерю плоскости.
- Крепёж ставят с чрезмерным шагом или используют метизы, не рассчитанные на материал основания.
- Стыки размечают без учёта нахлёста, поэтому после раскроя не хватает ширины для стабильного соединения.
Что проверить при приёмке
- Геометрия заметно меняется от края к центру листа.
- Кромки имеют острые заусенцы или следы сильной деформации.
- Покрытие повреждено, имеет потёртости, очаги окисления или непрокрашенные участки.
- Размеры партии не соответствуют согласованной спецификации.
- Полотно заметно ведёт винтом и не выравнивается на плоском основании.
Как формируется готовая партия
Последовательность помогает согласовать характеристики до запуска материала в работу и избежать расхождений на объекте.
- 1
Уточнение задачи
Фиксируем назначение ЦПВС, тип основания, предполагаемую нагрузку, условия эксплуатации и способ крепления.
- 2
Подбор параметров
Сопоставляем толщину исходного металла, геометрию ячейки, защитное покрытие и удобный формат полотна.
- 3
Спецификация
В документе закрепляются размеры, количество, исполнение поверхности и требования к подготовке кромок.
- 4
Изготовление и контроль
После просечки и вытяжки проверяются повторяемость ячейки, плоскостность, состояние покрытия и соответствие размерам.
- 5
Подготовка партии
Полотно комплектуется по спецификации, защищается от повреждения при перемещении и маркируется для удобной идентификации на объекте.
Дополнительно к товару
Комплектующие, которые могут понадобиться при сборке каркаса, креплении полотна и оформлении примыканий.
Доборные элементы
Планки для закрытия торцов, углов, переходов и других открытых участков конструкции.
ПерейтиКрепёжные материалы
Саморезы, заклёпки и другие элементы фиксации подбирают по типу каркаса и требуемому шагу крепления.
ПерейтиОмега-профиль ГПО
Профильный элемент для формирования опорной плоскости и локального усиления каркасных участков.
ПерейтиЧастые вопросы о сетке ЦПВС
Коротко о подборе, расчёте, раскрое и защите металлического полотна.
С чего начать подбор конкретного исполнения?
Определите назначение конструкции, размеры закрываемого участка, тип основания и ожидаемую нагрузку. После этого выбирают толщину металла, геометрию ячейки, защитное покрытие и формат полотна.
Где применяют просечно-вытяжное полотно?
ЦПВС используют для армирующих слоёв, экранов, ограждений, защитных кожухов и вентиляционных проёмов. Если на том же объекте предусмотрена фальцевая кровля, сетчатые элементы подбирают отдельно по их собственной нагрузке и назначению.
Как посчитать необходимую площадь?
Сначала определяют чистую площадь закрываемых поверхностей, затем добавляют участки перекрытия соседних полотен и запас на раскрой. Для сложной геометрии удобнее составить карту раскладки по отдельным плоскостям.
Как поступать со стыками и срезанными кромками?
Стыки ЦПВС не выполняют функцию гидроизоляции, поэтому их обработка определяется конструкцией узла. Открытые торцы после раскроя защищают от коррозии, особенно рядом с водосточными системами, где металл чаще контактирует с влагой.
Что проверить перед покупкой?
Перед тем как купить сетку просечно-вытяжную (ЦПВС), сравните фактическую толщину с заявленной, осмотрите ячейки и кромки, проверьте целостность покрытия и соответствие размеров выбранной спецификации.
