Инженерная защита конвейеров

Профнастил С10ПГ для укрытия конвейеров в Москве

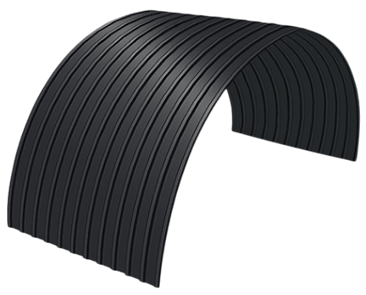

Радиусно сформированный лист С10ПГ создаёт лёгкую металлическую оболочку над транспортёрной линией. Дуговая поверхность отводит осадки в стороны, меньше сопротивляется ветру и закрывает оборудование от пыли, влаги и случайного мусора. Решение подходит для участков, где требуется компактная обшивка без тяжёлой кровельной системы.

Ценаот 389,48 ₽/м²

Срокипроизводство 1–3 дня

Доставка2–5 дней

Гарантия15 лет

Мин. заказ50 м²

Каталог Задать вопрос

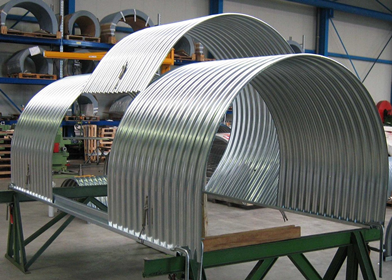

С10ПГ в составе дуговой оболочки

Ниже собраны практические ориентиры по выбору листа, подготовке каркаса, приёмке партии и контролю монтажа. Акцент сделан на свойствах, которые реально влияют на эксплуатацию конвейерной линии.

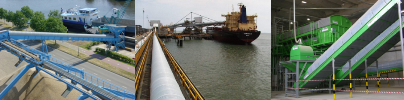

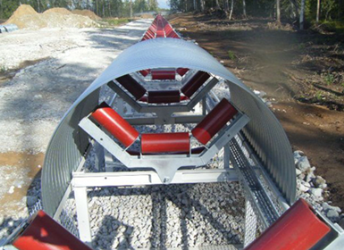

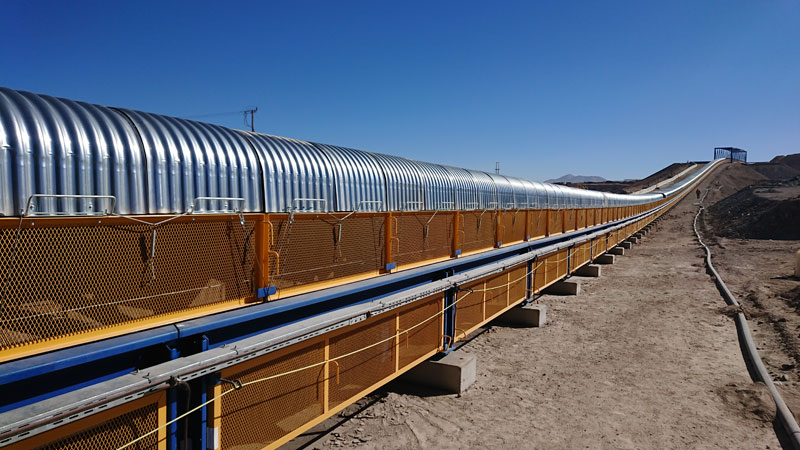

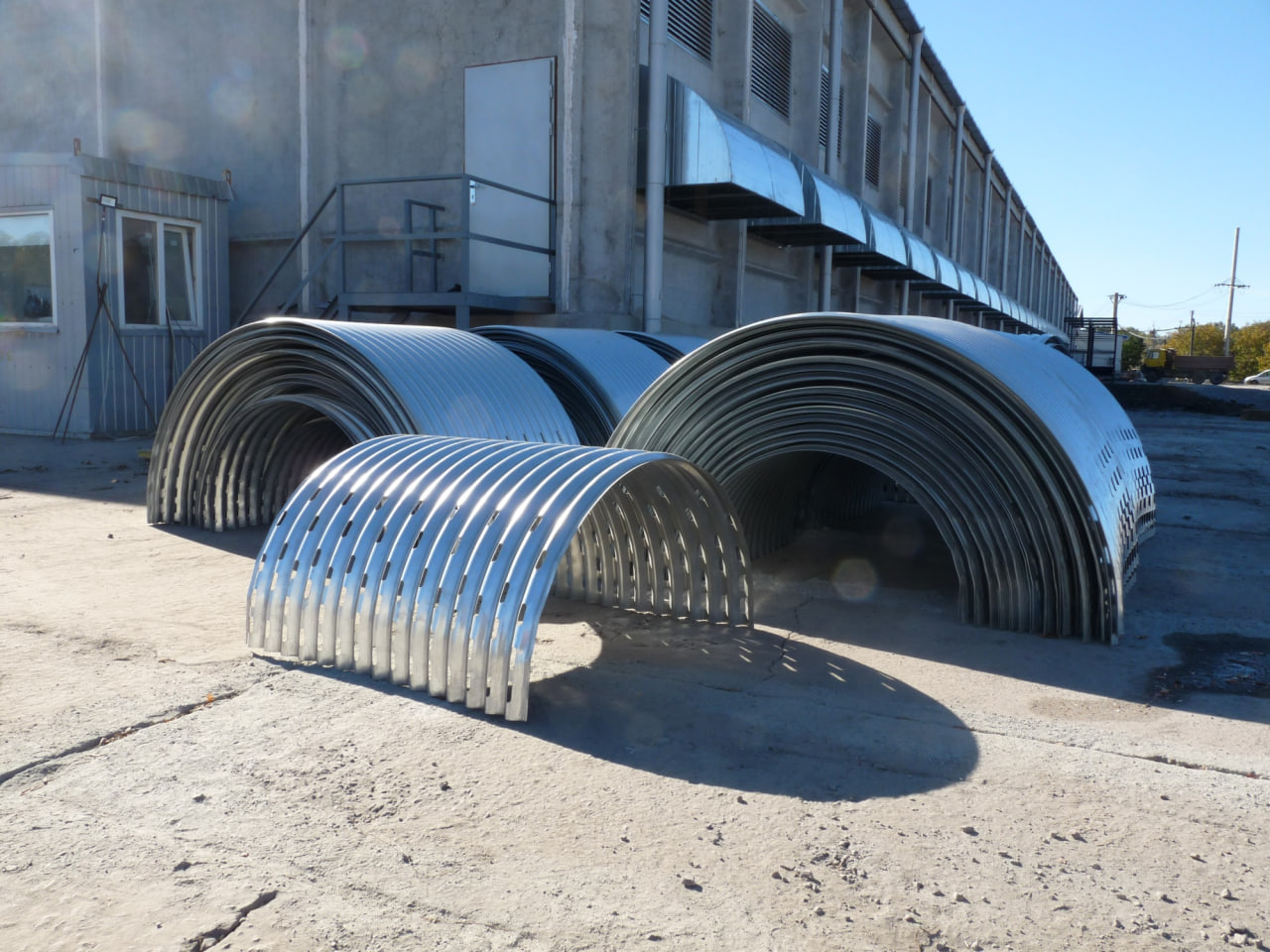

Укрытие для конвейеров из арочного профнастила на объекте

Почему С10ПГ удобен для такой задачи

Тонколистовая сталь сохраняет форму при перепадах влажности, не нуждается в регулярной окраске при целостном защитном слое и позволяет закрывать длинные участки без массивной подконструкции. Для ограничения доступа к рабочей зоне рядом можно предусмотреть ограждения для строительных площадок из перфорированного листа. Такой элемент отделяет технологический маршрут и не мешает визуальному контролю оборудования.

Перед запуском в работу сверяют толщину основы, состояние защитного покрытия, фактический радиус и одинаковость оттенка в одной партии. Особенно внимательно осматривают кромки и места, где металл проходил формование: там не должно быть заломов, сколов и продольных трещин.

Галерея работ

Как выглядит решение на объектах

На примерах видно, как одна и та же листовая оболочка адаптируется к разной ширине прохода, высоте оборудования и конфигурации опор. Для оценки важны не декоративные детали, а плавность дуги, стыковка соседних листов и аккуратность торцов.

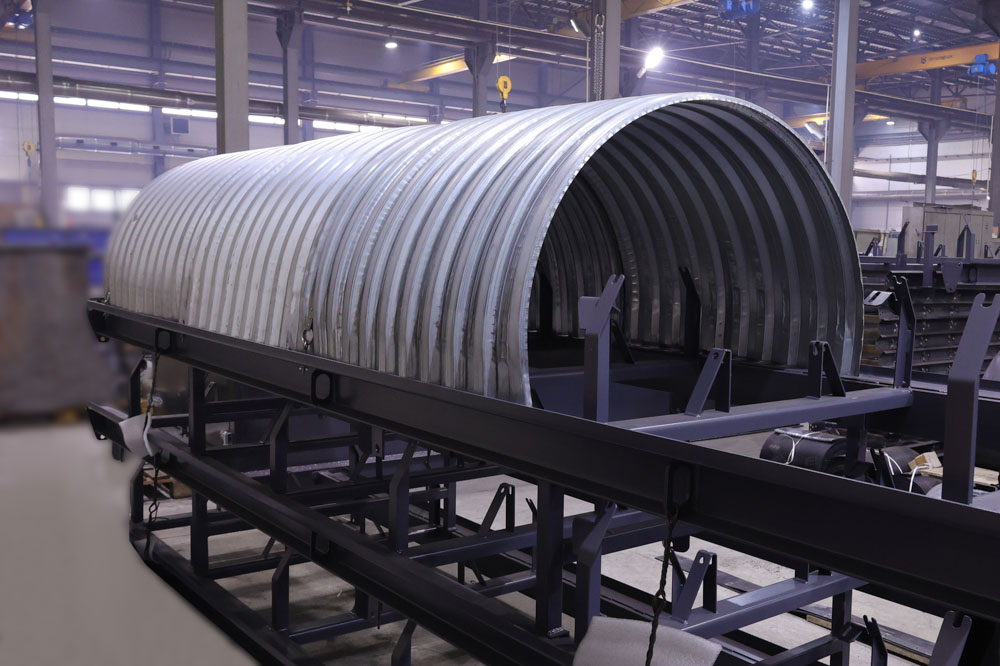

Частный производственный объект с арочным укрытием из профнастила

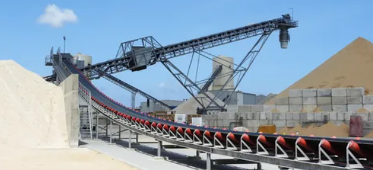

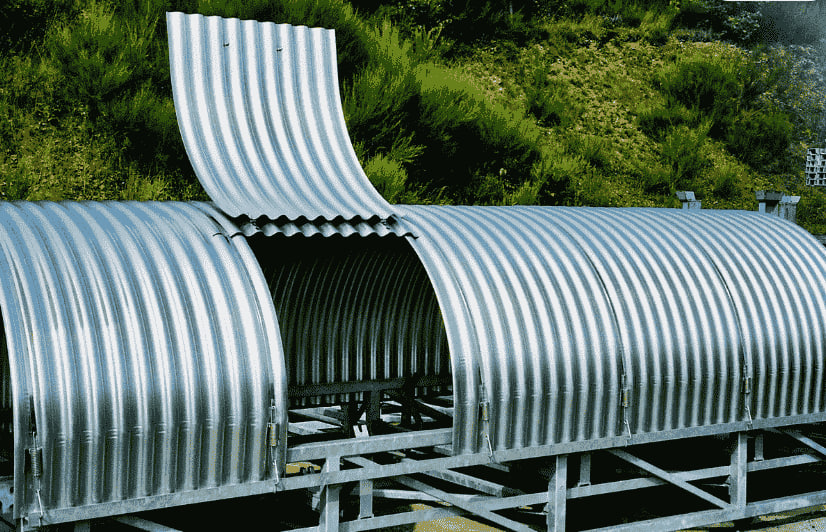

Коммерческий склад сыпучих материалов под арочным профнастилом

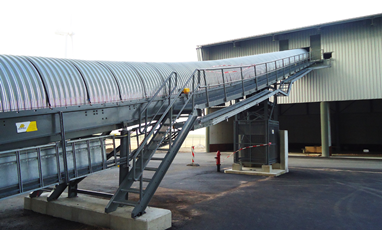

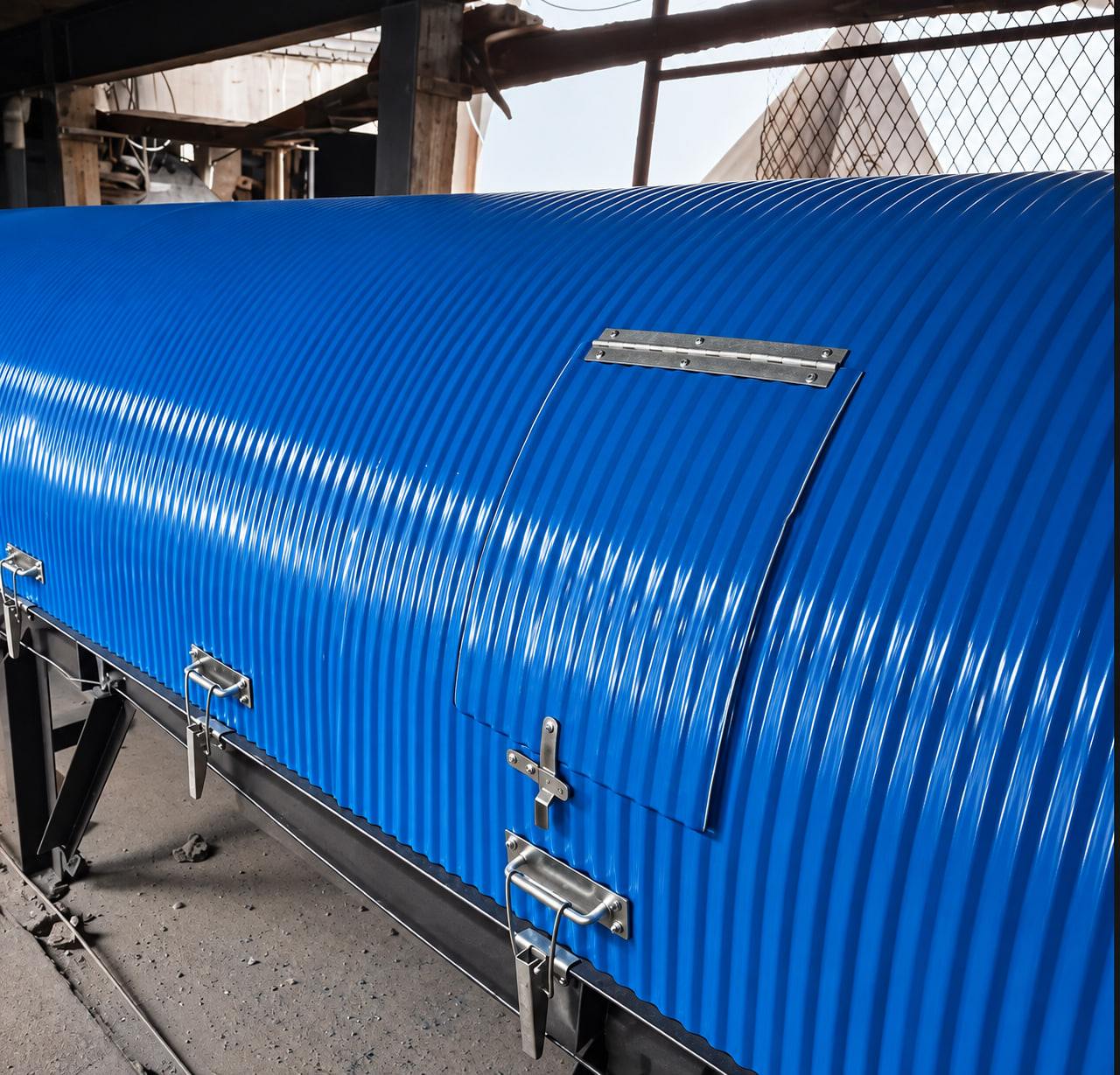

Облицовка промышленной зоны арочным профлистом

Исходная задача и условия применения С10ПГ

Сначала определяют геометрию защищаемой линии: ширину прохода, высоту оборудования, длину закрываемого участка и расположение сервисных зон. Эти данные задают радиус, схему опор и направление раскладки листов.

Что проверять у готовой оболочки

Качественный результат оценивают по нескольким признакам одновременно. Кромка должна оставаться ровной, защитный слой — без разрывов, а дуга — повторяться от элемента к элементу. Если листы отличаются по кривизне, на продольных соединениях появляются напряжения и зазоры. Точный раскрой также уменьшает количество обрезков.

Сталь 0,5 ммРовная линия гибаЦелое покрытиеЗащищённые поверхности

Исходные данные

НазначениеЗакрытие конвейерной трассы и защита технологического оборудования
СредаОткрытые промышленные площадки и закрытые технологические зоны
КонтрольСверка радиуса, ширины листа и положения опор до начала сборки
Основные рискиКонденсат при слабом воздухообмене, повреждение кромок и царапины при перемещении элементов

Чек‑лист выбора листовой оболочки

Подбор начинают не с цвета, а с геометрии. Сначала задают пролёт и радиус, затем согласуют толщину стали, защитный слой и шаг опор. Такой порядок снижает риск переделок на готовом каркасе.

Толщина основы

Для небольших дуг без ударных воздействий применяют лист 0,45 мм. Вариант 0,5 мм жёстче и лучше сохраняет заданную форму на протяжённых участках. Окончательный выбор увязывают с радиусом, расстоянием между опорами и расчётной нагрузкой.

Защитный слой

Цинковое исполнение рационально для технических зон, где внешний вид вторичен. Полиэстер дополнительно защищает поверхность и позволяет выбрать оттенок по RAL. На приёмке важнее всего равномерность слоя, отсутствие царапин и целая кромка после формования.

Шаг опор

Расстояние между дугами каркаса назначают с учётом кривизны и жёсткости листа. Частое расположение опор уменьшает свободный пролёт оболочки, но увеличивает металлоёмкость. Поэтому шаг целесообразно определять вместе с общей схемой каркаса, а не как отдельный параметр.

Организация отвода воды

Желоба и трубы лучше предусмотреть до облицовки каркаса. Тогда точки крепления не конфликтуют со стыками листов, а вода уходит за пределы рабочей зоны. Для этого можно использовать водосточные системы. Их расположение привязывают к нижней линии дуги и доступу для обслуживания.

Технические параметры

Сводные значения удобно использовать как исходную спецификацию, а перед изготовлением сверять их с рабочей схемой конкретного сооружения.

Параметр	Значение
Исполнение	Радиусно формованный профилированный лист С10ПГ
Основное применение	Обшивка конвейерных трасс, зон хранения сыпучих материалов и технологических проходов
Толщина листа	0,45 / 0,5 мм
Рабочая ширина	1100 мм
Полная ширина	1155 мм
Длина элемента	1000–6000 мм, формование по заданному радиусу
Доступные толщины	0,45 / 0,5 мм
Теплоизоляционный слой	Не предусмотрен: конструкция однослойная
Плотность теплоизоляции	Не применяется
Теплотехнический показатель	Для однослойной металлической оболочки не нормируется
Защитное исполнение	Цинковое или полимерное, включая полиэстер
Оттенок	По палитре RAL; типовые варианты — серый, зелёный, синий
Марка стали	08пс, С250
Высота гофры	10 мм
Продольное соединение	Перекрытие одной волны с механической фиксацией
Масса	~4,5–5,5 кг/м²
Горючесть	НГ, негорючий материал
Рабочий температурный диапазон	от -60°C до +80°C
Основание	Металлическая система из профильной трубы либо опоры на винтовых сваях
Крепёж	Саморезы с уплотнительной EPDM-шайбой
Схема фиксации	По расчётной сетке с привязкой к дугам каркаса
Продольные и торцевые стыки	Боковое перекрытие — одна волна; торцевое — от 200 мм
Уплотнение узлов	Герметик в торцевых соединениях и местах примыкания
Хранение до монтажа	На ровном основании с прокладками, в упаковке и под защитой от прямых осадков
Ограничение	При повышенной снеговой нагрузке требуется отдельная проверка несущей схемы и усиление каркаса при необходимости

Смотрите также

Если высоты С10ПГ недостаточно для требуемой жёсткости, рассматривают профили с иной геометрией гофры и несущей способностью.

Арочный профнастил С8ПГ

Невысокая гофра для компактных конструкций, где на первом месте малый вес и простая подконструкция.

Перейти

Арочный профнастил Н60ПГ

Более развитая форма гофры для участков, где требуется повышенная жёсткость листовой оболочки.

Перейти

Арочный профнастил НС35ПГ

Промежуточный вариант по высоте профиля для конструкций со средними требованиями к жёсткости.

Перейти

Ошибки при подготовке и монтаже

Большинство дефектов появляется не из-за самого листа, а из-за неточной геометрии каркаса, неаккуратной резки и отсутствия входного контроля. Ниже — признаки, которые стоит проверить до закрытия всего участка.

Что чаще всего приводит к переделке

Саморез установлен без привязки к опоре — соединение работает нестабильно и со временем разбивает отверстие.
Абразивная резка перегревает кромку, повреждая цинковую и полимерную защиту вокруг реза.
Торцевой стык оставлен без предусмотренного уплотнения — в зазор попадает влага и мелкая пыль.
Листы перемещают волоком по металлу — на лицевой поверхности появляются длинные царапины до монтажа.
Каркас собран с разным шагом — соседние элементы получают неодинаковую опору и хуже сходятся по дуге.

Признаки, которые нельзя игнорировать

Нетмаркировки партии на упаковке — сложнее подтвердить происхождение листов и сопоставить элементы.
Разныйоттенок у листов из одной партии — повод проверить маркировку и состояние защитного слоя.
Замятгребень или заметно искажена дуга — соседние элементы могут не совместиться по продольному стыку.
Складлежит прямо на грунте без прокладок — торцы и нижние листы дольше контактируют с влагой.
Подрядчикне показывает схему примыканий и точки фиксации до начала сборки.

Если бетонное основание не предусмотрено, каркас можно опереть на винтовые сваи. Перед установкой важно сверить отметки всех опор, чтобы дуги не пришлось выравнивать уже после обшивки.

Последовательность работ на объекте

Логика монтажа строится от геометрии к контролю: сначала размеры и опоры, затем формованные элементы, после — соединения и финальный осмотр.

1
Обмер и схема
Фиксируют ширину защищаемой зоны, высоту оборудования, длину участка и точки доступа. По этим данным задают радиус, количество дуг и раскладку листов.
2
Подготовка спецификации
В рабочем перечне указывают тип стали, толщину, RAL, длины элементов, крепёж и доборные детали. Отдельно отмечают нестандартные торцы и места прохода коммуникаций.
3
Формование листов
Заготовки прокатывают на оборудовании до нужной кривизны, затем контролируют симметрию, состояние покрытия и одинаковость геометрии по всей партии.
4
Входной контроль
До подъёма на каркас проверяют кромки, соответствие маркировки и отсутствие транспортных деформаций. Повреждённые элементы отделяют, чтобы дефект не обнаружился уже в собранном ряду.
5
Монтажный контроль
Первый лист выставляют особенно точно: от него зависит линия последующих стыков. После фиксации нескольких элементов проверяют шаг соединений, положение кромок и сохранение общей кривизны.

Дополнительно к товару

Для законченного узла обычно нужны детали каркаса, крепёж и элементы примыкания. Их лучше увязать с чертежом заранее, чтобы отверстия и соединения совпали на площадке.

Крепёж для фасада

Саморезы с EPDM-уплотнителем и вспомогательные элементы для фиксации листов к металлическому основанию.

Перейти

Трубы и лаги

Профильная труба используется для дуг, продольных связей и вспомогательных рам вокруг технологических проходов.

Перейти

Омега-профиль и доборные элементы

Планки и направляющие помогают аккуратно закрыть торцы, переходы к стене и нижнюю линию металлической оболочки.

Перейти

Вопросы по выбору и установке

Короткие ответы по приёмке, вентиляции, резке и расчёту расхода материалов.

Что проверить перед тем, как купить С10ПГ для конвейерной линии?

Сравните фактическую кривизну нескольких листов, осмотрите торцы, кромки и защитный слой, затем сверьте маркировку партии. Элементы должны без усилия совмещаться между собой и не иметь заломов после вальцовки.

Нужен ли воздушный зазор под металлической оболочкой?

Для однослойной обшивки важнее не сам зазор, а стабильный воздухообмен вокруг оборудования. Если внутри образуется конденсат, предусматривают открытые торцы, вентиляционные проёмы или отдельные дефлекторы.

Чем выполнить рез без повреждения защитного слоя?

Подходят ножницы по металлу, электролобзик или пила с подходящим диском. Метод выбирают так, чтобы кромка не перегревалась: перегрев нарушает защиту возле линии реза и ускоряет коррозию.

Как посчитать количество листов и крепежа?

Сначала определяют площадь дуговой поверхности как произведение длины арки на протяжённость закрываемого участка. Затем учитывают боковые и торцевые перекрытия. Крепёж считают по фактическому числу точек фиксации на каждой опоре с небольшим технологическим резервом.

Можно ли собирать конструкцию при отрицательной температуре?

Можно, если условия позволяют безопасно работать с покрытым металлом. На морозе защитный слой становится менее эластичным, поэтому листы не следует резко перегибать или ударять. Перед фиксацией также очищают опорные поверхности от льда.
