Радиусная обшивка для промышленных объектов

Профнастил С8ПГ в Москве

С8ПГ применяют там, где прямой стальной лист не повторяет форму основания. Заготовке заранее придают продольный изгиб, поэтому она ложится по дуговому контуру без набора покрытия из множества коротких фрагментов. Высота рельефа составляет 8 мм, полезная ширина — 1150 мм, общая — 1200 мм.

Ценаот 372,65 ₽/м²

Срокипроизводство 1–3 дня

Доставка2–5 дней

Гарантия15 лет

Мин. заказ50 м²

Каталог Задать вопрос

Почему прямой лист здесь неудобен

На цилиндрической или арочной поверхности плоская полоса стремится распрямиться. Готовая радиусная форма снимает это противоречие: обшивка повторяет основание естественно, без чрезмерного усилия в точках фиксации.

Что означает маркировка

Число 8 указывает на небольшую высоту волны, а буквенное обозначение ПГ — на продольное гнутьё. Такая геометрия подходит для наружных экранов, технологических кожухов, галерей и других участков, где облицовке требуется плавный постоянный изгиб.

Жёсткость всей системы создаёт не одна наружная полоса, а сочетание обшивки и основания. При самостоятельном устройстве рамы могут использоваться трубы и лаги, после чего их сечение, шаг и способ соединения проверяют по рабочей схеме.

Примеры использования

Где востребована плавная стальная оболочка

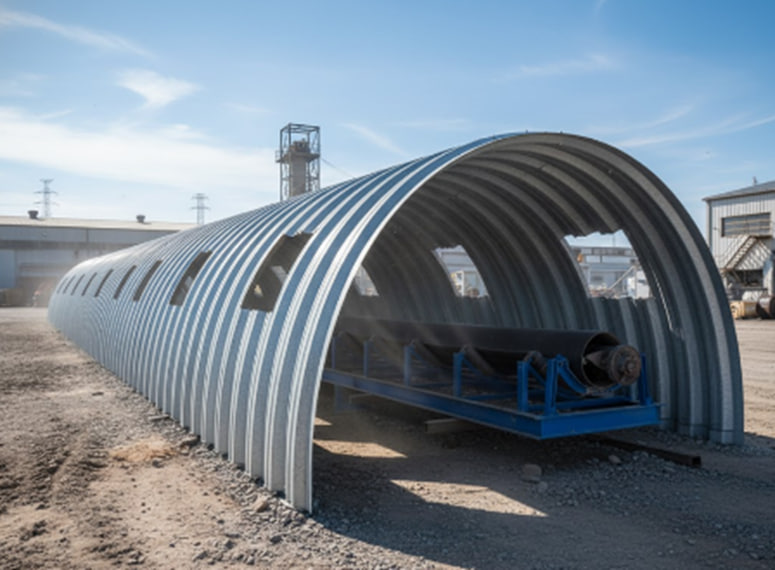

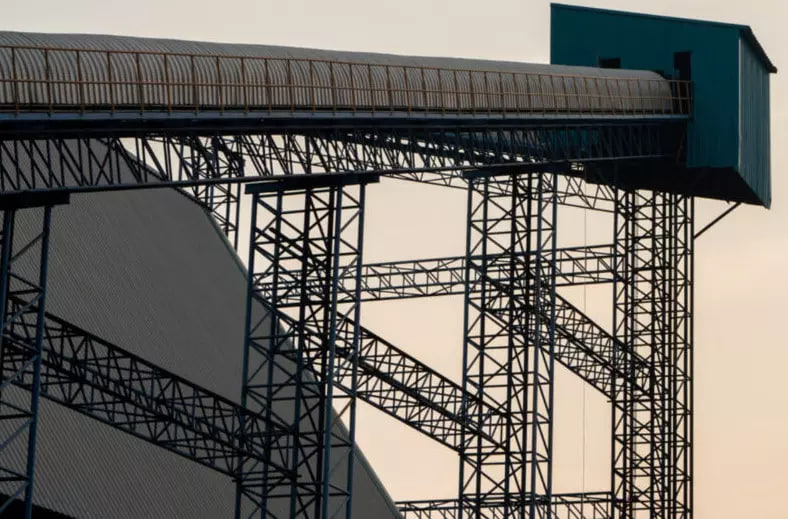

Радиусная облицовка помогает закрыть длинный механизм, проход или инженерную линию от осадков и производственной пыли. Её также используют как наружный экран там, где прямоугольный короб занимает лишнее пространство либо мешает обслуживанию.

Когда С8ПГ действительно уместен

Эту разновидность выбирают не ради необычной формы самой по себе. Она нужна, когда проект содержит повторяемую дугу и наружный слой должен прилегать к ней без заметного пружинения.

Подходящие сценарии

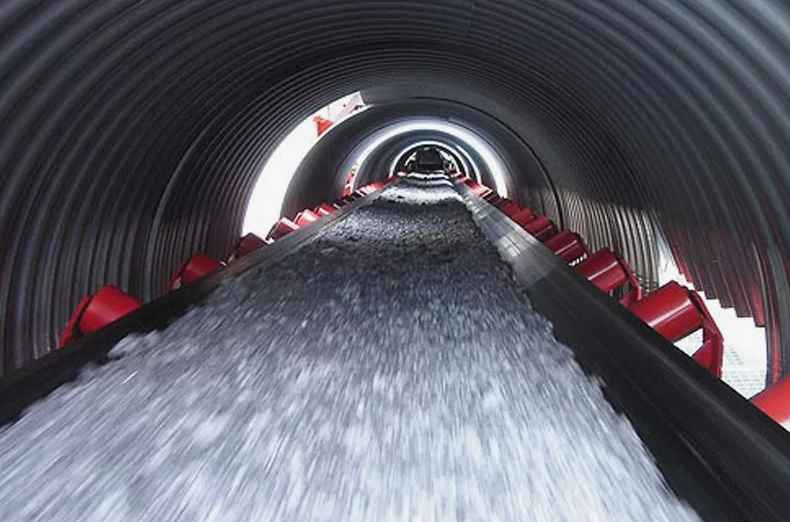

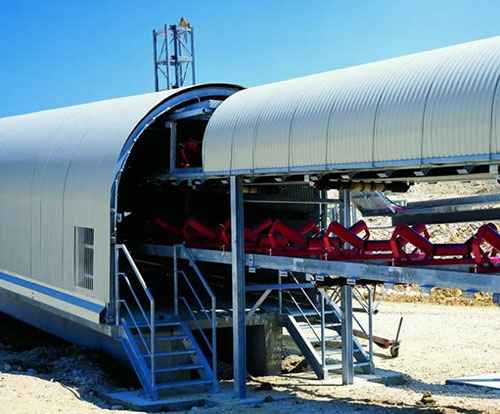

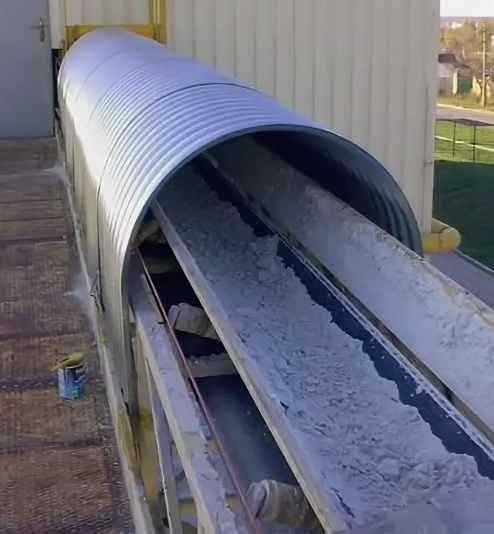

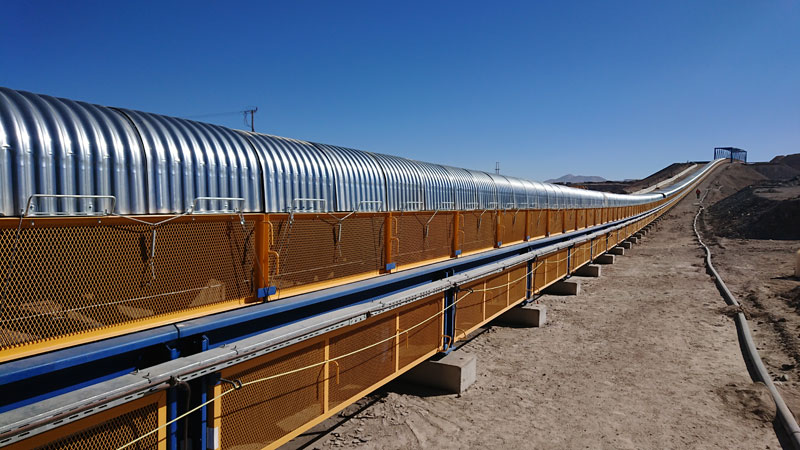

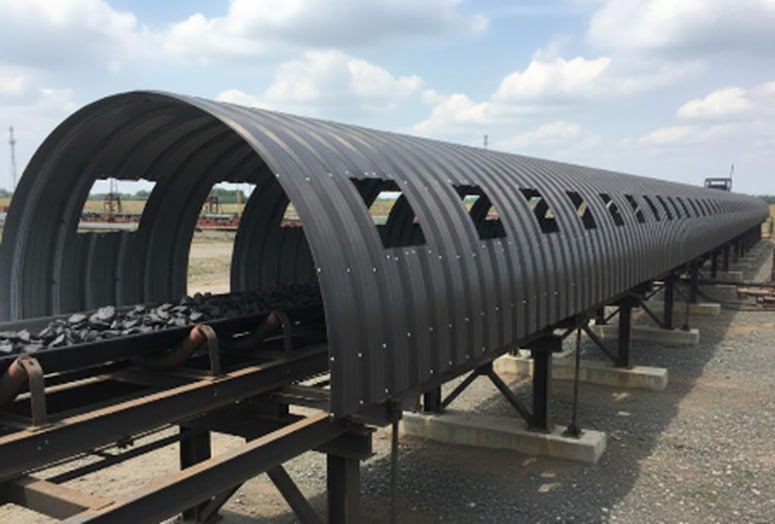

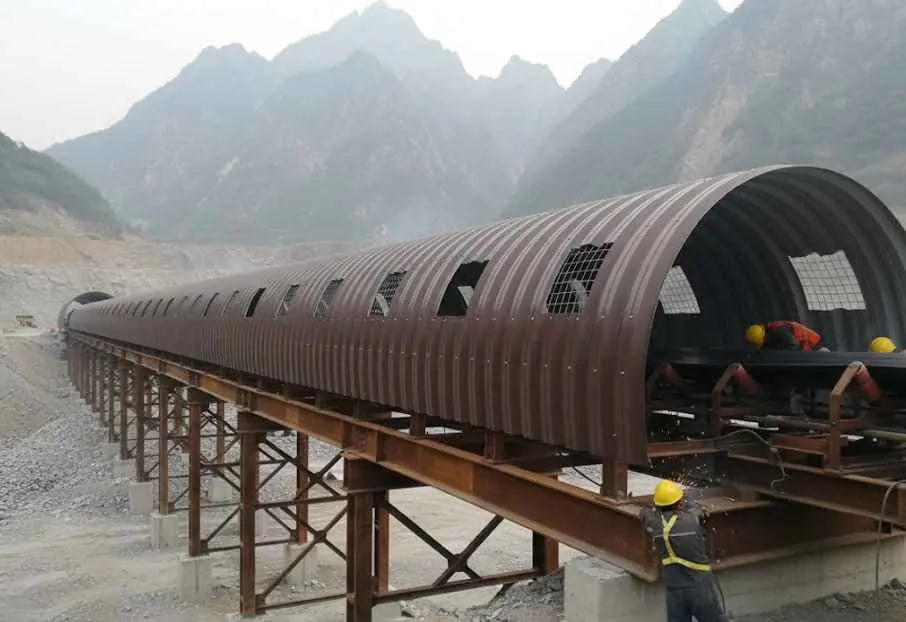

Типичные задачи — защитные кожухи над транспортёрами, закрытие инженерных трасс, лёгкие тоннели для коммуникаций, козырьки над механизмами и обшивка цилиндрических фрагментов. Невысокая трапеция даёт спокойный рельеф, а малый вес упрощает работу с крупными деталями. Перед применением оценивают ветровое воздействие, снег, расстояние между опорами, доступ для ремонта и вероятность механических ударов.

Волна 8 ммПолезная ширина 1150 ммТолщина 0,4–0,7 ммЦинк или полимер

Что нужно знать до расчёта

КонтурПостоянный либо составной изгиб
Ширина1200 мм общая / 1150 мм полезная
Металл0,4–0,7 мм
ОснованиеДуги, прогоны или рамные поперечины

Три параметра, которые нельзя выбирать независимо

Кривизна, толщина и наружная защита работают в одной системе. Изменение одного условия может повлиять на допустимую длину детали, шаг опоры или способ обработки кромки.

Контур и длина

Сначала задают форму поперечного сечения сооружения и протяжённость одной полосы. Диапазон длины составляет 0,5–12 м. Стыки стараются располагать там, где есть надёжная опора и удобный доступ к креплению.

Толщина основы

Значение от 0,4 до 0,7 мм подбирают с учётом длины, частоты прогонов и внешних воздействий. Для открытого участка с сильным ветром решение проверяют расчётом, а не переносят с похожего объекта.

Наружная защита

Для стандартной среды используют оцинкованную сталь либо полимерный слой. Цвет по RAL относится только к окрашенному варианту. При влажности, химических испарениях или частой мойке отдельно оценивают коррозионную стойкость.

Если рядом движется техника

У проходов и погрузочных зон дорожные отбойники формируют самостоятельный барьер перед стойками, поэтому случайный контакт приходится не на облицовку или несущую часть сооружения.

Размеры и переменные характеристики

Часть значений задана маркой, остальные зависят от конкретной геометрии и среды эксплуатации.

Показатель	Значение	Практический смысл	Как определяется
Высота рельефа	8 мм	Невысокая трапеция	Задано маркой
Полезная ширина	1150 мм	Используется при раскладке	Постоянно
Общая ширина	1200 мм	Фактический габарит полосы	Постоянно
Толщина	0,4–0,7 мм	Влияет на массу и устойчивость	По расчёту
Длина	0,5–12 м	Связывается с раскладкой	По чертежу
Защитный слой	Цинк / полимер	Выбирается под условия среды	По эксплуатации
Кривизна	По проектному контуру	Обеспечивает прилегание к основанию	По шаблону
Опорная схема	Дуги, рамы, прогоны	Воспринимает основные нагрузки	Расчётное значение

Смотрите также

Соседние марки полезно сравнивать не только по высоте волны. Отличаются очертание трапеции, визуальный ритм поверхности и поведение обшивки на конкретной опорной схеме.

Профнастил С10ПГ

Радиусная разновидность с другим рельефом для технических оболочек.

Перейти

Профнастил МП20ПГ

Более глубокая волна для проектов с иной геометрией наружного слоя.

Перейти

Профнастил С17ПГ

Вариант для дуговых участков, где требуется другой профиль поверхности.

Перейти

Что проверить перед установкой

Большая часть проблем появляется из-за несовпадения размеров, слабой подготовки основания или неаккуратной обработки металла на площадке.

Контроль без лишних переделок

Сопоставьте фактический контур несущих дуг с шаблоном изготовленных полос.
Разложите детали по направлению будущего перекрытия до начала окончательной фиксации.
Убедитесь, что стыки приходятся на предусмотренные точки опирания, а не остаются между прогонами.
Подберите саморезы с EPDM-шайбой под материал основания и суммарную толщину соединяемых частей.
После резки удалите стружку и обработайте места, где защитный слой был нарушен инструментом.

Где требуется особенно внимательный расчёт

Редкие опоры. Невысокая волна не заменяет несущую раму, поэтому большие пролёты проверяют отдельно.
Открытая площадка. Ветер может создавать заметное отсасывающее усилие на протяжённой наружной оболочке.
Высокая снеговая нагрузка. Нельзя копировать шаг прогонов с соседнего сооружения без проверки исходных условий.
Агрессивная атмосфера. Влага, реагенты и технологические испарения меняют требования к защитному слою.
Переменный контур. Сложную кривую разбивают на участки и проверяют сопряжение каждого перехода.

От чертежа к готовой оболочке

Чем точнее исходная геометрия, тем меньше корректировок потребуется на объекте. Для дуговой детали ошибка в несколько точек по контуру заметнее, чем небольшое расхождение у плоской обшивки.

1
Съём размеров
На схеме фиксируют ширину закрываемого участка, высоту дуги, положение рам и длину каждого повторяемого фрагмента. Для существующего сооружения удобно использовать контрольный шаблон.
2
Проверка раскладки
Заранее отмечают места поперечных стыков, направление бокового перекрытия, точки крепления и зоны, где должен оставаться доступ к оборудованию.
3
Формирование геометрии

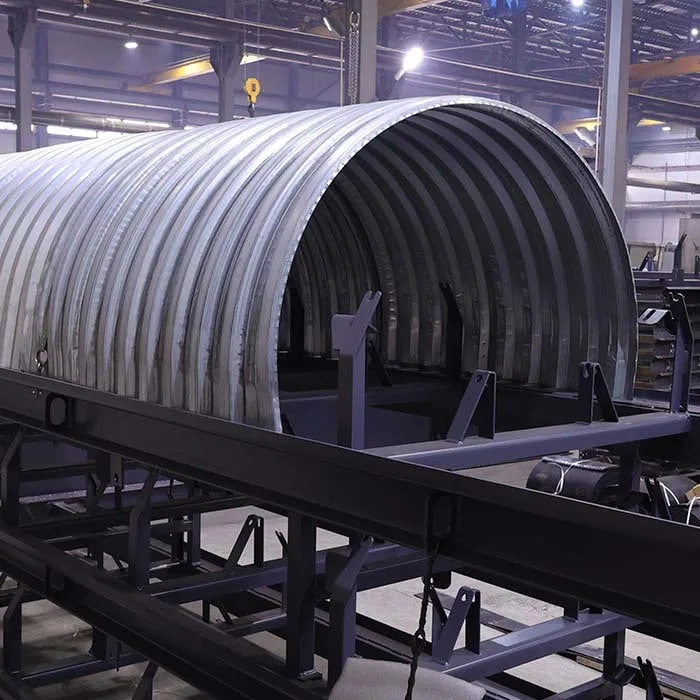

Стальная полоса получает трапециевидный рельеф, после чего ей придают нужную продольную форму. Контроль проводят по согласованному контуру, чтобы исключить заметное распрямление или избыточную кривизну.
4
Проверка комплекта
До установки сверяют маркировку деталей, состояние кромок, целостность наружной защиты и последовательность расположения элементов по схеме.
5
Сборка
Полосы выставляют по направляющим без принудительного выпрямления. После проверки прилегания выполняют фиксацию, сохраняя заданное направление бокового перекрытия.

Дополнительно к товару

Смежные позиции выбирают исходя из устройства рамы, типа соединения и особенностей конкретного узла.

Профнастил нестандартной ширины

Подходит для раскладки, где стандартный модуль создаёт неудобные остатки или частые стыки.

Перейти

Крепёж

Метизы и вспомогательные элементы для соединения наружной обшивки с металлическим основанием.

Перейти

Омега-профиль ГПО

Вспомогательный профиль для рамных, облицовочных и монтажных узлов.

Перейти

Практические вопросы

Короткие пояснения по форме, стыкам, хранению и основанию помогают избежать типичных ошибок ещё до начала монтажа.

Где купить профнастил С8ПГ в Москве?

Перед обращением подготовьте чертёж или эскиз с размерами дуги, длиной участка и расположением опор. Этого достаточно, чтобы предметно обсудить техническое исполнение без повторного снятия основных данных.

В чём разница между С8ПГ и прямым С8?

Прямой С8 сохраняет плоскую продольную линию. Модификация ПГ уже имеет заданную кривизну, поэтому при установке не требуется силой прижимать заготовку к дуговому основанию.

Как располагать боковой стык?

Соседние полосы совмещают по крайней волне. Направление нахлёста выбирают так, чтобы вода не затекала под соединение и чтобы крепёж попадал в предусмотренную опорную линию.

Как хранить изогнутые элементы?

Пачку размещают на сухих ровных подкладках, не пытаясь распрямить детали собственным весом. При хранении на открытой площадке исключают контакт с грунтом и создают вентиляционный зазор под укрытием.

Можно ли использовать винтовое основание?

Для отдельно стоящей лёгкой конструкции тип фундамента зависит от грунта и нагрузки. В некоторых схемах применяют винтовые сваи, но их диаметр и шаг определяются несущей способностью основания, а не маркой наружной облицовки.
