Арочный профнастил Н60ПГ в Москве
Арочный профнастил Н60ПГ в Москве используют для сводов, навесов и крытых переходов. Высота волны — 60 мм, рабочая ширина — 845 мм, полная — 902 мм. Радиус гибки, длину заготовок и толщину стали согласуют по проекту с учётом нагрузок и схемы опирания.
Как работает гнутая несущая оболочка
Кривизна влияет на распределение усилий, а высота гофры — на жёсткость листа. Нагрузку дуга передаёт через крепления на рассчитанные опоры. Геометрию основания проверяют до раскроя.

Что проверяют до выбора дуги
Радиус гибки согласуют с направлением укладки и несущей схемой. У опор проверяют точки фиксации, допустимые деформации и герметичность нижних примыканий. Расположение отверстий определяют по чертежу, а не по внешнему виду соседней дуги.
Сам лист не всегда заменяет ферму. Пролёт назначают по расчёту с учётом толщины стали, радиуса и ветра; шаг прогонов нельзя менять произвольно.

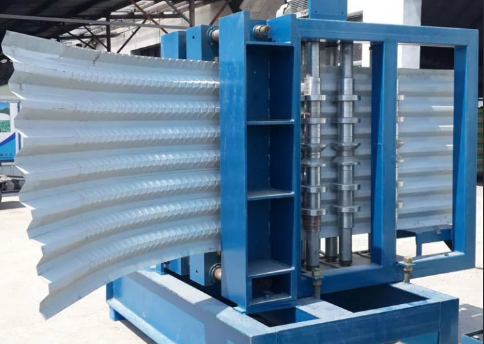

Изделие и элементы узлов
На что обратить внимание при осмотре
При осмотре оценивают рёбра, кромки, защитный слой и повторяемость радиуса. Представленные фотографии иллюстративны: форму дуги и размеры Н60ПГ уточняют по техническому чертежу.

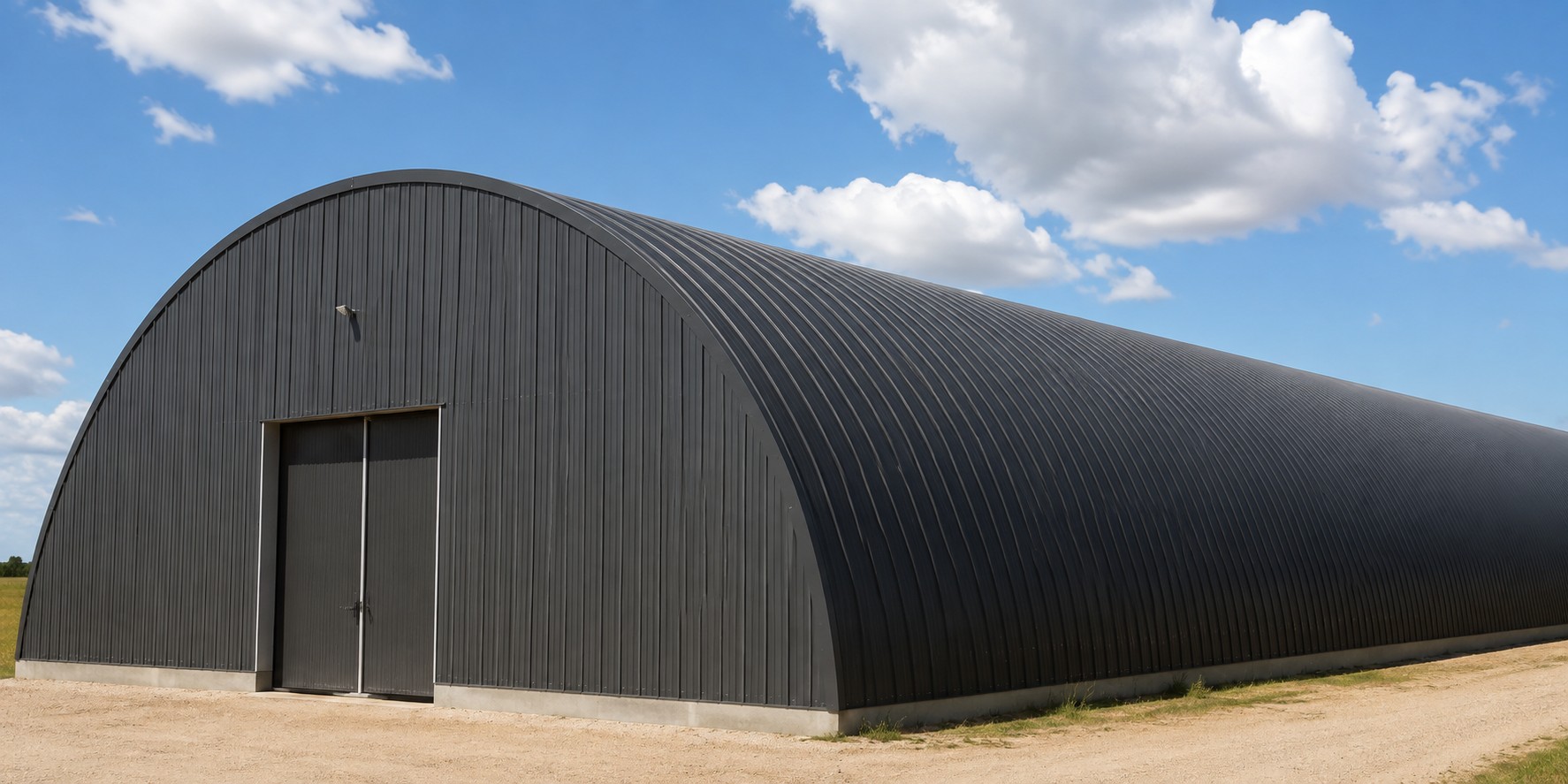

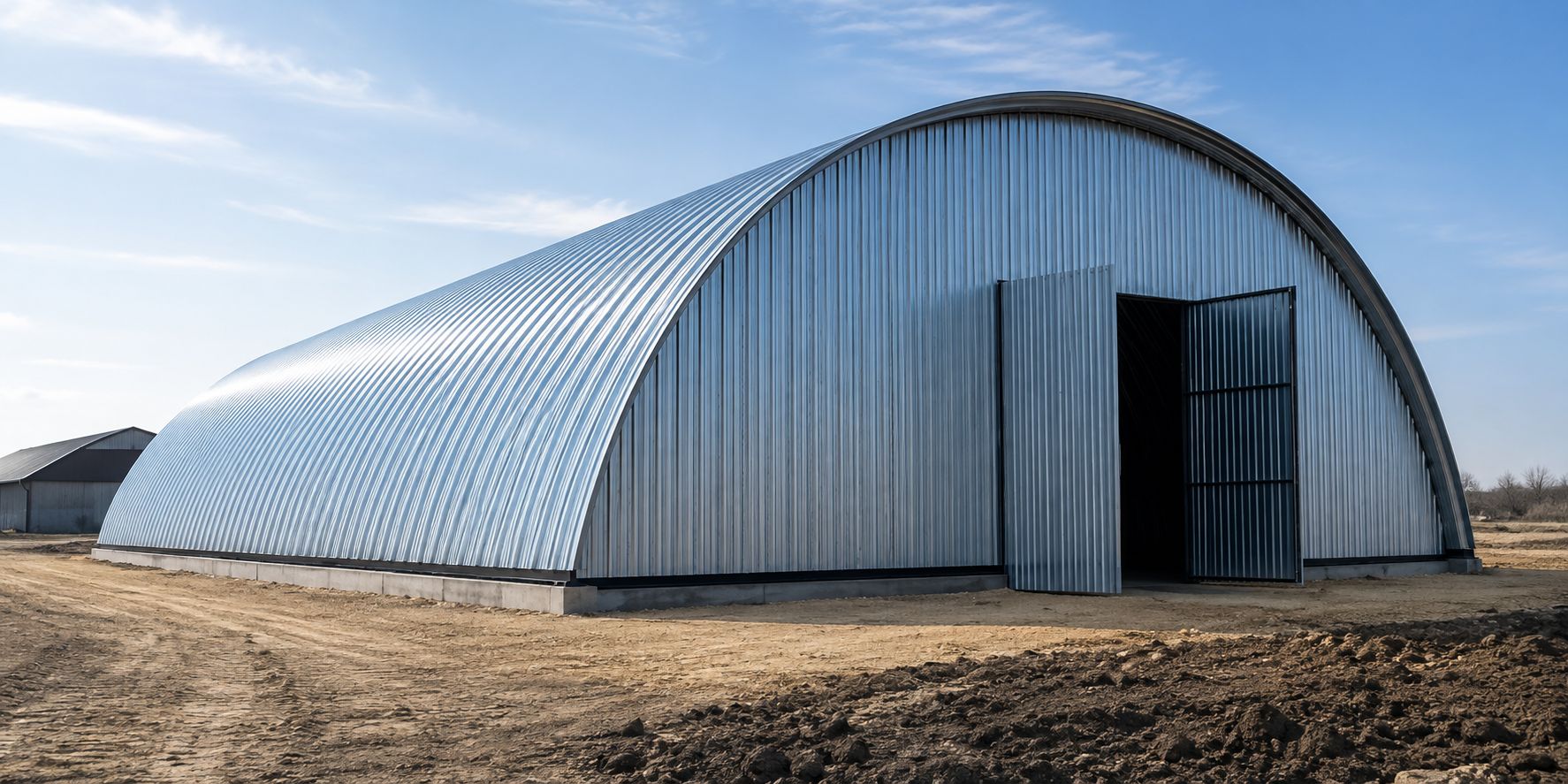

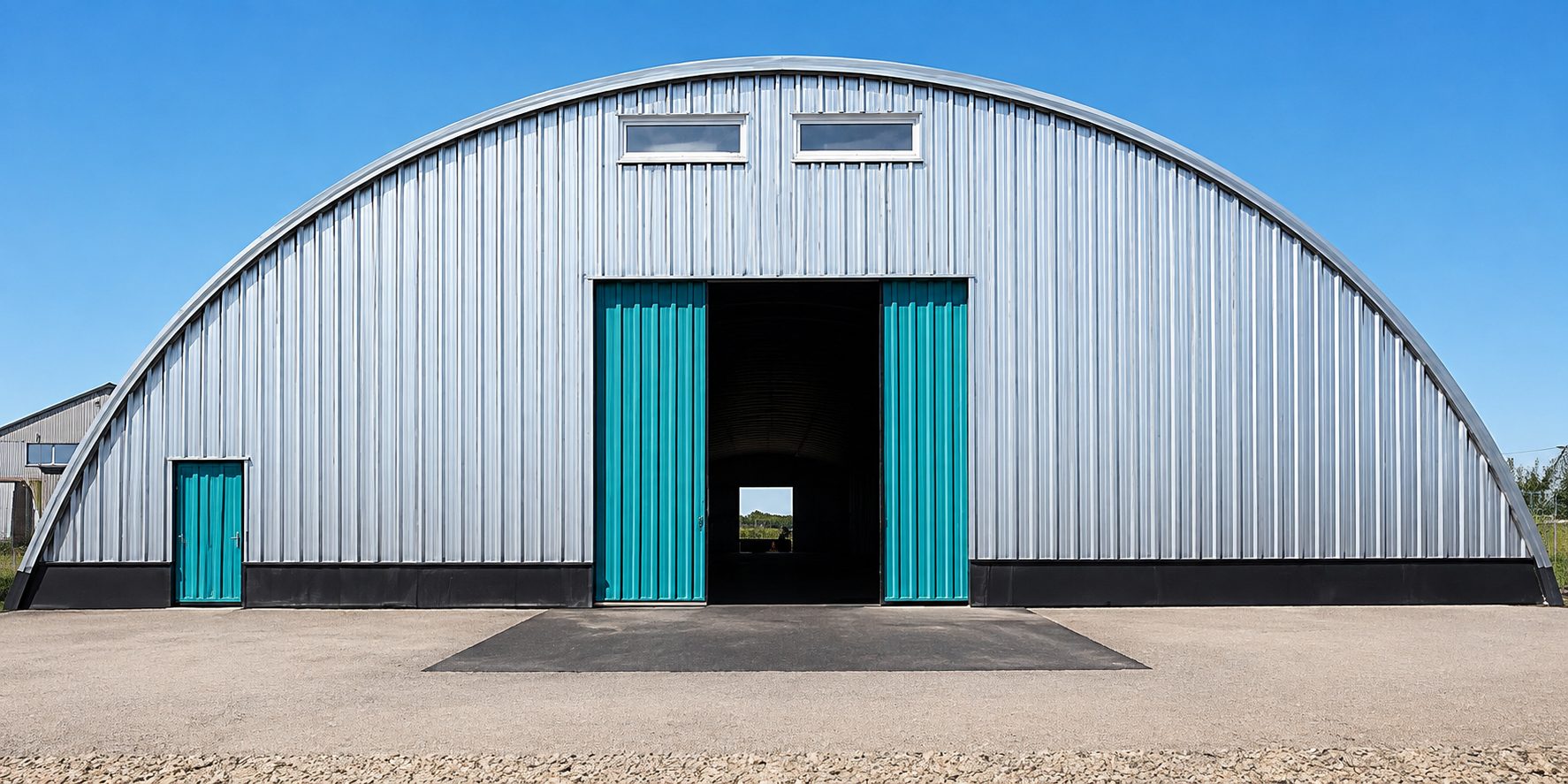

Где используют арочные листы
Дугообразный настил применяют над складами, погрузочными площадками, галереями и навесами. Снеговые и ветровые воздействия зависят от очертания свода. Если для небольшого навеса рассматривают винтовые сваи, их число, глубину и несущую способность определяют по грунтам и расчётным усилиям. Теплоизоляцию при необходимости проектируют отдельно.
Проверка формы и поверхности
При приёмке сравните радиус, рёбра и торцы нескольких дуг. Разницу между элементами партии отмечают до подъёма на каркас.
Гофра 60 ммШирина 845 / 902 ммЦинк или полиэстерРадиус по проекту
Данные для заявки
- СхемаАрка, козырёк, навес, крытый переход
- ОснованиеПрогоны и опоры согласно расчёту
- ПроверкаРадиус, гофра, раскрой, защитный слой
- Главный рискОшибочная стрела подъёма или шаг каркаса
Три решения до запуска профилирования
До профилирования согласуют геометрию дуги, площадь, начало изгиба, опорные зоны и торцы. Без этих данных листы одинаковой длины могут не совпасть с каркасом. На смету влияют толщина стали, отделка, раскрой и сложность гибки. Доступность исполнения уточняют по артикулу. Для всей партии фиксируют единый радиус.
A
Радиус и стрела
Укажите пролёт, подъём и внутренний просвет. Радиус должен соответствовать чертежу: готовые дуги на площадке не выгибают заново.
B
Толщина и поверхность
Толщину стали выбирают по нагрузкам. Затем определяют цинковую или полимерную отделку; оттенок RAL сверяют по образцу.
C
Пути передачи усилий
Уточните прогоны, опоры и связи. Крепление у пят арки рассчитывают отдельно, не полагаясь на жёсткость одного листа.
Когда основание требует особого внимания
При слабом грунте или перепаде отметок основание выбирают по результатам обследования и расчёта, а не по типовой схеме.
Размеры и параметры профиля Н60ПГ
Размеры взяты из каталога модели; толщину, радиус, длину и отделку подтверждают спецификацией. Несущую способность рассчитывают отдельно. Марку стали, массу и допустимую нагрузку не определяют только по высоте гофры: нужны паспорт сырья, схема и расчёт основания.
| Параметр | Значение |
|---|---|
| Тип изделия | Стальной профилированный лист с продольным арочным изгибом |
| Назначение | Своды, навесы, галереи, покрытия по рассчитанному каркасу |
| Толщина листа | По выбранному исполнению и спецификации |
| Полная ширина | 902 мм по каталогу модели |
| Рабочая ширина | 845 мм при штатном боковом сопряжении |
| Длина дуги | Под раскрой; доступные позиции каталога — от 0,5 до 20 м |
| Толщина стали | В представленных вариантах — 0,50–0,80 мм; выбор расчётный |
| Защитная отделка | Цинковый слой либо полиэстер в зависимости от артикула |
| Цвет RAL | По каталогу выбранной окрашенной позиции; у оцинковки без RAL |
| Высота профиля | 60 мм |
| Соединение | Боковой нахлёст по профилю; торцевые узлы по чертежам |
| Масса | Зависит от толщины основы и типа отделки, по паспорту партии |
| Пожарные показатели | Стальной лист негорючий; предел огнестойкости узла — по проекту |
| Условия работы | Температурные и коррозионные ограничения — по паспорту |
| Основание | Стальные прогоны или иная рассчитанная несущая система |
| Крепёж | Кровельные саморезы с EPDM-шайбой под материал опор |
| Шаг крепления | По нагрузкам, типу прогона и монтажной схеме |
| Нахлёст | Боковой — по геометрии волны; продольный — по проекту |
| Герметизация | Уплотнители и ленты в местах риска затекания |
| Хранение | На ровных опорах с защитой от влаги и повреждения дуги |
| Ограничения | Самонесущая бескаркасная схема — только с расчётом и проектом |
| Утеплитель | Не предусмотрен в однослойном металлическом листе |
| Плотность теплоизоляции | Не применяется, поскольку утепляющего слоя нет |
| Теплопроводность | Не нормируется как для теплоизолирующего изделия |
Смотрите также
Сравните назначение, геометрию и несущую схему соседних арочных профилей.
Арочный профнастил МП10ПГ
Низкая гофра для криволинейной облицовки и лёгких конструкций; выбор зависит от каркаса.
ПерейтиАрочный профнастил МП20ПГ
Профилированный лист для навесов и переходов с индивидуальной геометрией дуги.
ПерейтиАрочный профнастил Н112ПГ для бескаркасных ангаров
Специализированный несущий вариант для оболочек, рассчитываемых как самостоятельная система.
ПерейтиОшибки, из-за которых дуга теряет форму
Ошибки возникают из-за неправильной гибки, разгрузки и выбора метизов. На площадках дорожные отбойники отделяют стойки от движения техники, но не заменяют расчёт колонн. Перед установкой проверьте дугу шаблоном: затяжка саморезов не исправит волнистую кромку.
Что приводит к дефектам
- Неверный радиус: у опоры остаётся зазор, неустранимый затяжкой метизов.
- Шаг прогонов выбран без расчёта снеговых и ветровых нагрузок.
- Лист тянут по земле или поднимают за край: возникают вмятины.
- Боковой нахлёст ориентирован против стока: вода задерживается.
- Незащищённые срезы и царапины становятся очагами коррозии.
Когда работы нужно остановить
- Паспорт партии — не соответствует ведомости по артикулу или толщине.
- Радиус дуги — отличается от чертежа; силой притягивать её нельзя.
- Ребро — смято или поцарапано до основы.
- Отверстие — не совпадает с принятой схемой фиксации.
- Самонесущая оболочка — предлагается без проверки прочности.
От заявки до проверки готовой арки
Сначала проверяют геометрию и комплект, затем опоры и собранную кровлю. Порядок снижает риск переделок. Перед подъёмом листов сверяют контрольную дугу с каркасом, чтобы не обнаружить ошибку радиуса после закрепления.
- 1
Зафиксировать геометрию
Обозначьте пролёт, радиус, подъём, длину и направление укладки. Разные высоты опор покажите в разрезе.
- 2
Утвердить спецификацию
Согласуйте толщину, цвет, раскрой, доборы, метизы и уплотнения. Особые узлы оформите эскизами.
- 3
Спланировать перевозку
Для длинных дуг подготовьте площадку, подкладки, подъезд и безопасную разгрузку.
- 4
Проверить материал
Сверьте маркировку, радиус и число листов; осмотрите торцы, рёбра и защитный слой.
- 5
Собрать и осмотреть узлы
Соблюдайте схему укладки, нахлёст и затяжку метизов. Если объекту нужны водосточные системы, согласуйте положение желобов с нижней кромкой арки. Проверьте примыкания и отвод воды.
Дополнительно к товару
Комплектующие для каркаса, крепления и завершения соседних конструкций выбирают по ведомости проекта, чтобы не смешивать несовместимые элементы.
Омега-профиль ГПО
Гнутый элемент для вспомогательных обрешёток и узлов, если такое решение предусмотрено расчётом.
ПерейтиКрепёж
Саморезы с подходящей шайбой, метизы и расходные элементы для соединений по рабочей схеме.
ПерейтиТрубы и лаги
Прокат для отдельных металлоконструкций, ограждений и вспомогательных элементов каркаса.
ПерейтиПять вопросов перед заказом и установкой
Разбираем радиус, раскладку, герметичность и обслуживание готовой арки. Для согласования комплекта нужно понимать, служит ли дуга облицовкой каркаса или частью самостоятельной несущей системы. От этого зависят проверочные расчёты, состав узлов и схема передачи усилий.
Что проверить перед тем, как купить арочный профнастил Н60ПГ?
Для объекта в Москве нужны чертёж дуги, толщина стали, выбранная отделка и схема каркаса. Для первичного подбора укажите пролёт, подъём и способ закрепления.
Можно ли изменить радиус на строительной площадке?
Нет. Принудительная правка меняет форму гофры и повреждает защиту. Сначала проверьте замеры и маркировку.
Как рассчитывается количество элементов?
Исходят из длины дуги и рабочей ширины, затем учитывают подрезку, торцы, проёмы, доборы и проектный запас.
Нужны ли специальные уплотнения на арке?
Да, в примыканиях с риском затекания. Уплотнитель выбирают по волне, уклону и направлению стока.
Как ухаживать за покрытием после сборки?
Осматривайте торцы и водосбор, убирайте листья без абразивов, защищайте царапины совместимым составом.
