Прогон Z-образный






Прогон Z-образный в Москве — под заказ для металлоконструкций

От 305.17 р./шт · Производство 1–3 дня · Доставка 4–5 дней · Гарантия 20 лет · От 10 шт.

Получить расчет

Стальные Z-прогоны для быстровозводимых зданий

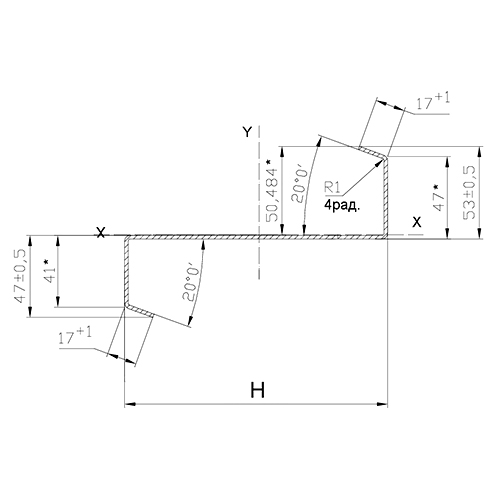

Геометрия и роль в несущей схеме

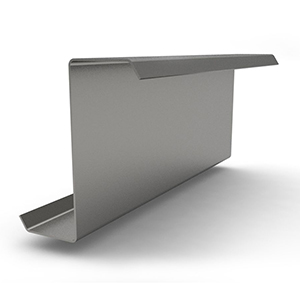

Прогон Z-образный сгибают из стальной полосы: его полки смотрят в разные стороны. В Москве детали применяют в обрешётке крыш и ригелях стен. Сечение назначают расчетом.

Z-сечение передаёт усилия от обшивки на рамы. Сверху закрепляют профнастил; сам прогон не заменяет утепление или гидроизоляцию.

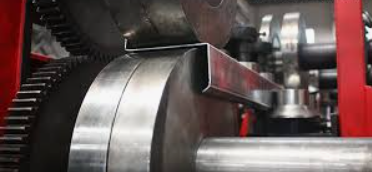

Производство продукта начинается с раскроя полосы. После гибки проверяют геометрию, затем сверлят отверстия по схеме.

Как формируется стоимость партии

Металлоёмкость зависит от размеров стенки, полок и длины. На смету влияют перфорация, защита и тираж. Купить недорого напрямую от производителя помогает точная ведомость без лишнего запаса.

Чтобы заказать по размерам, пришлите ведомость с отверстиями и адрес. Цена за объём с доставкой зависит от партии и маршрута.

ПозицияДанные для согласования
ТипПрогон Z-образный из листовой стали
НазначениеКровельные прогоны и стеновые ригели
Толщина сталиНазначается расчетом несущей способности
Рабочая ширинаПоказатель полезной ширины неприменим
Полная ширинаНаружный размер с учётом полок
ДлинаПо раскроечной ведомости
Высота стенкиРазмер стенки согласно чертежу
ПолкиГабариты и отгибы по согласованному эскизу
УтеплительТеплоизоляционного заполнения нет
ТеплопроводностьНе оценивается как утепляющий материал
ПокрытиеЦинковый слой либо дополнительно согласованная защита
Цвет RALОттенок уточняют при выборе окраски
Марка сталиУказана в проекте и документе на сталь
Высота профиляВысота вертикальной части Z-сечения
СоединениеБолты в предусмотренных проектом узлах
ВесОпределяется массой погонного метра и длиной
Пожарные свойстваОцениваются для всей конструкции, а не отдельной детали
Температурный режимОпределяется средой и выбранной антикоррозионной обработкой

Сборка прогонной системы без перекосов

Установка и монтаж начинаются со сверки осей рам. Детали притягивают к опорам болтами через готовые отверстия.

В многопролётной схеме концы допускается соединять с перекрытием на опоре. Длина нахлёста и расстановка болтов требуют расчёта.

После резки снимают заусенцы, восстанавливают защитный слой. Уплотняют не сами прогоны, а необходимые примыкания обшивки.

В состав партии добавляют кронштейны, накладки, гайки и болты. Саморезы с EPDM-шайбой нужны для обшивки; силовые соединения ими не заменяют.

Для каких сооружений выбирают Z-сечение

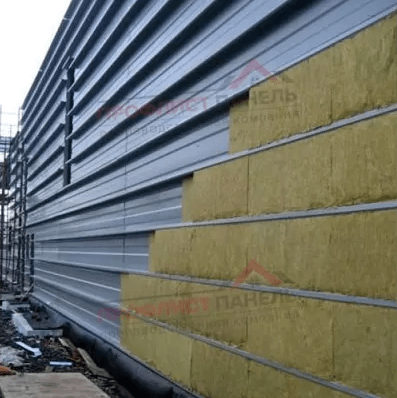

Z-прогоны подходят для каркасов складов, ремонтных боксов, навесов и цехов. Между рамами они поддерживают листовую обшивку.

Тонкостенный элемент не заменит колонну, ферму или балку без расчёта. На длинных пролётах проверяют прогиб и устойчивость стенки.

Пачки держат на подкладках под навесом. Стропы не должны сминать полки и царапать цинк.

  • Учет ветра, снега и расположения рам
  • Подготовка длины и перфорации без доработки на объекте
  • Сверка отметок для плотной посадки на опору
  • Транспортировка с защитой тонких полок

Точность на каждом этапе изготовления

Анализ ведомости

Сопоставляем маркировку деталей с чертежами и осевой сеткой

Схема раскроя

Группируем типоразмеры, чтобы избежать лишних обрезков

Подбор машины

Оцениваем длину пачек и подъездные пути к стройплощадке

Подготовка отверстий

Сверяем диаметры, межосевые расстояния и опорные накладки

Обработка поверхности

Согласовываем цинковый слой и требования к защите резов

Маркировка изделий

Подписываем позиции для ускорения раскладки на месте

Подбор гнутого элемента под свою задачу

При выборе важны шаг рам и нагрузки. Для отдельной фасадной облицовки линеарные панели фиксируют на собственной подсистеме.

С чего начать расчет партии...

Нужны размеры, количество, схема отверстий и требуемая сталь.

Можно ли получить профиль со склада...

Складские остатки уточняют при обращении. Нестандартную геометрию согласовывают с производством.

На что влияет высота Z-стенки...

Увеличение стенки влияет на жёсткость, но не исключает потери устойчивости. Толщина зависит от пролёта.

Нужна ли декоративная окраска...

Защиту от коррозии выбирают с учётом влажности; при окраске согласуют оттенок RAL.

Что приводит к браку при сборке...

Риск создают увеличенный шаг опор, смещённые отверстия и неподходящие болты.

Как принимать длинномерные пачки...

Подготовьте подкладки и подъёмное устройство, не деформирующее длинные детали.

Какие позиции указать в заявке...

В запрос включают детали, накладки, метизы, защиту и перевозку.

От чертежа до готовой партии

1

Изучаем чертежи

Разбираем спецификацию и уточняем недостающие размеры

2

Проверяем заготовку

Сопоставляем размеры развертки с возможностями гибки

3

Считаем заготовки

Разделяем изделия по длинам, отверстиям и способам защиты

4

Согласуем детали

Фиксируем окончательную конфигурацию и маршрут отгрузки

5

Передаем груз

Формируем связки по маркам для удобства монтажной бригады

Нюансы работы с холодногнутой сталью

Проверка прогибов

Учитывают прогибы от снега и ветра, а также местную устойчивость стенки.

Положение опор

Смещённые опорные столики мешают совмещению отверстий и передаче усилий.

Болтовые узлы

Затяжку болтов и схему узлов проверяют при сборке.

Защита после резки

Срезы обрабатывают от коррозии. Для покрытия крыши подходит фальцевая кровля, монтируемая по отдельной схеме.

Периодический контроль

При осмотре ищут ослабленные болты, коррозию и деформации.

Z- и C-профили: что меняется в устройстве

ПризнакZ-формаC-форма
Расположение полокСмещены относительно оси стенкиОткрыты в одном направлении
НазначениеЧасто используют для прогонов крышПодходит для стоек и связевых элементов
Соединение концовВозможна стыковка с перекрытием на опореОбычно применяют накладные детали по чертежу
Расчетная проверкаНужна оценка прочности и устойчивостиПроводится отдельный расчёт по схеме работы
Размеры сеченияУказывают стенку, обе полки и отгибыФиксируют стенку и размеры загнутых сторон
ВзаимозаменяемостьБез проверки заменить нельзяБез проверки заменить нельзя

Детали для крепления прогонной обрешётки

Крепеж

Для чего: соединение стальных элементов с опорами, а также закрепление внешних листов.

Важно: прочностную группу болтов уточняют в проекте, а винты для облицовки выбирают отдельно.

Выбрать крепеж

Трубы

Для чего: из профильных труб собирают некоторые элементы несущего остова здания.

Важно: несущие стойки проверяют по нагрузкам независимо от Z-образных элементов.

Смотреть трубы

Другие позиции строительного каталога

Калитки и ворота

Применение: устройство проездов для транспорта и проходов на ограждённые территории.

Плюс: можно учесть ширину въезда, направление створок и вид заполнения.

Подробнее

Водосточные системы

Применение: организованный сбор дождевой воды и талых осадков с крыши.

Плюс: направляют потоки в водосборные элементы, снижая намокание стен.

Подробнее

Сетка для забора

Применение: создание просматриваемого периметра у склада, цеха или площадки.

Плюс: даёт возможность контролировать пространство за ограждением.

Подробнее


Что спрашивают при выборе Z-прогона

Какие параметры определяют стоимость Z-прогона?

Основной вклад дают масса заготовки, сложность гибки, перфорация и объем выпуска.

Выполняется ли заводская перфорация?

Да, при предоставлении схемы отверстий с их размерами и расстояниями до краёв.

Какие исходные данные требуются конструктору?

Важны тип стали, размеры развертки, пролёт, усилия и расположение узлов фиксации.

Всегда ли нужен нахлёст на раме?

Нет. Перекрытие концов предусматривают исключительно в рассчитанных узлах.

Подходит ли тонкостенный элемент вместо балки?

Нет: замена первичных несущих конструкций требует отдельного обоснования и расчёта.

Что передать для поставки по Москве?

Сообщите список деталей и адрес. Условия отправки согласуем.

Заказать прогон Z-образный с расчётом стоимости

Стоимость от 305.17 р./шт при минимальной партии 10 шт. Изготовление — 1–3 дня, доставка — 4–5 дней, гарантия — 20 лет. Пришлите чертёж для подготовки предложения в Москве.


Ваша скидка: -16%
шт
Прогон Z-образный h50х3000, 1,2 мм
Прогон Z-образный h50х3000, 1,2 мм
Длина, мм: 3000Цвет: ОцинкованныйБренд: ООО «Профлист Панель»
4 отзыва
307.23 р. 258.08 р.
шт
Прогон Z-образный h100х3000, 1,2 мм
Прогон Z-образный h100х3000, 1,2 мм
Длина, мм: 3000Цвет: ОцинкованныйБренд: ООО «Профлист Панель»
3 отзыва
354.73 р.
Ваша скидка: -16%
шт
Прогон Z-образный h100х3000, 1,5 мм
Прогон Z-образный h100х3000, 1,5 мм
Длина, мм: 3000Цвет: ОцинкованныйБренд: ООО «Профлист Панель»
4 отзыва
506.90 р. 425.80 р.
шт
Прогон Z-образный h100х3000, 2,0 мм
Прогон Z-образный h100х3000, 2,0 мм
Длина, мм: 3000Цвет: ОцинкованныйБренд: ООО «Профлист Панель»
2 отзыва
561.43 р.
Ваша скидка: -16%
шт
Прогон Z-образный h150х3000, 1,5 мм
Прогон Z-образный h150х3000, 1,5 мм
Длина, мм: 3000Цвет: ОцинкованныйБренд: ООО «Профлист Панель»
3 отзыва
694.85 р. 583.67 р.
шт
Прогон Z-образный h200х3000, 1,5 мм
Прогон Z-образный h200х3000, 1,5 мм
Длина, мм: 3000Цвет: ОцинкованныйБренд: ООО «Профлист Панель»
4 отзыва
718.91 р.
шт
Прогон Z-образный h150х3000, 2,0 мм
Прогон Z-образный h150х3000, 2,0 мм
Длина, мм: 3000Цвет: ОцинкованныйБренд: ООО «Профлист Панель»
4 отзыва
758.28 р.
Ваша скидка: -16%
шт
Прогон Z-образный h200х3000, 2,0 мм
Прогон Z-образный h200х3000, 2,0 мм
Длина, мм: 3000Цвет: ОцинкованныйБренд: ООО «Профлист Панель»
2 отзыва
1112.46 р. 934.47 р.
