Винтовые сваи 219 мм в Москве
Винтовые сваи 219 мм применяют в основании объектов, где требуется крупный диаметр ствола и расчетная работа опор в грунте. Для Москвы исполнение подбирают по геологии участка, нагрузкам, проектной отметке и схеме ростверка, а не только по диаметру трубы.

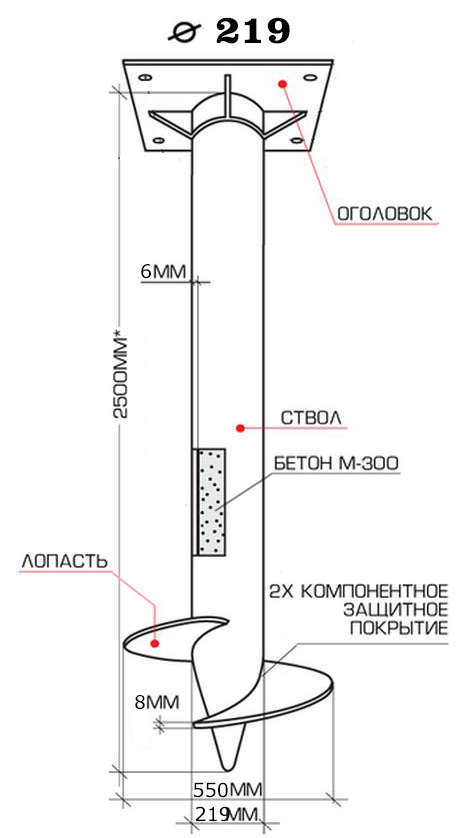

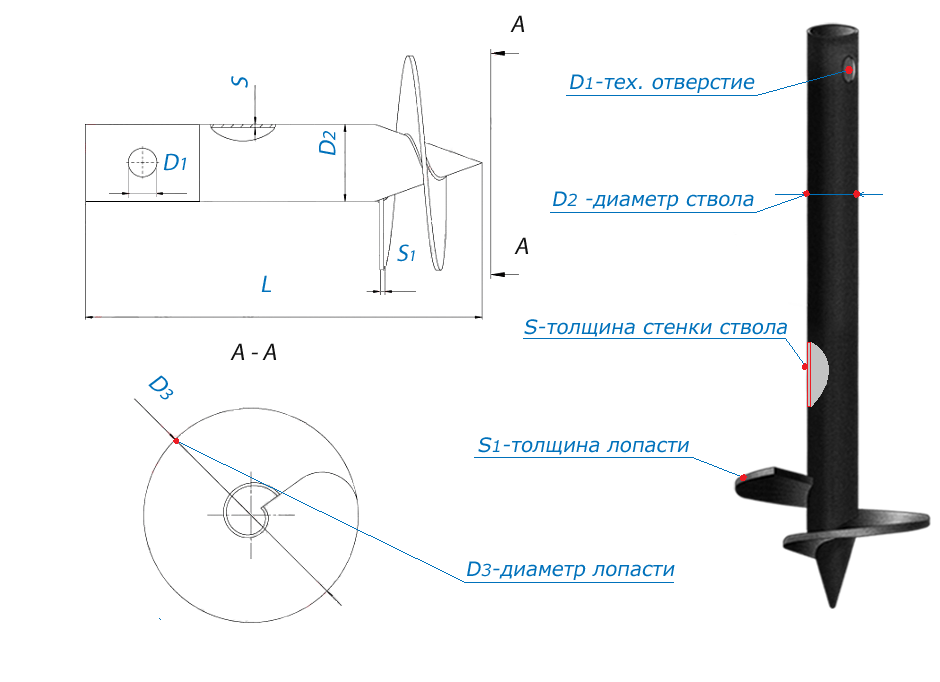

Что представляет собой винтовая свая Ø219 мм
Это стальная трубчатая опора с винтовой частью, которую погружают вращением до проектной отметки и затем включают в общую схему фундамента.
Для каких задач рассматривают Ø219 мм
Крупный диаметр используют там, где проектом предусмотрена повышенная жесткость трубчатого элемента и значительные расчетные усилия. В составе строительной комплектации может применяться гофролист, если после устройства основания требуется обшивка или ограждающая часть здания.
Винтовые сваи 219 мм купить целесообразно после определения длины и типа верхнего узла. Если эти данные еще не заданы, сначала формируют расчетную схему, а уже затем составляют спецификацию на партию.
Примеры применения

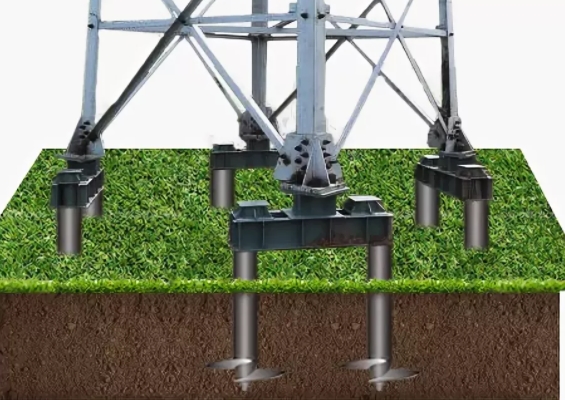

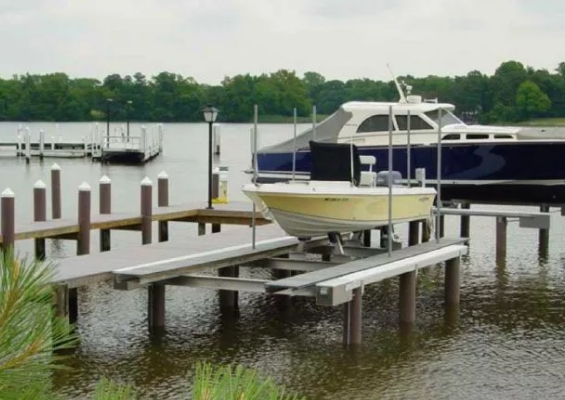

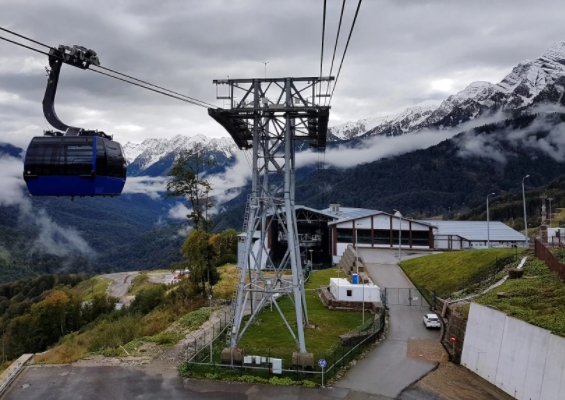

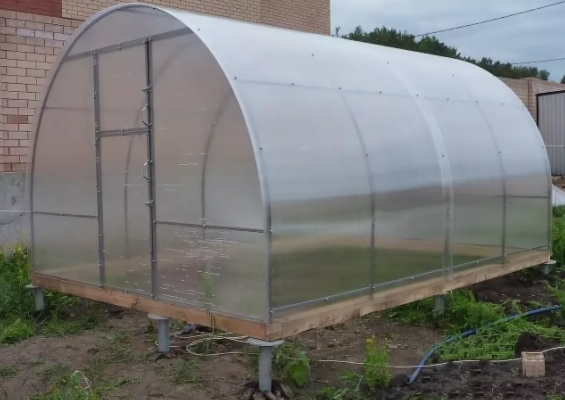

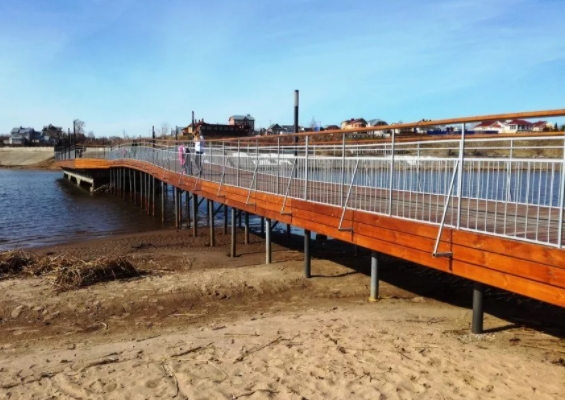

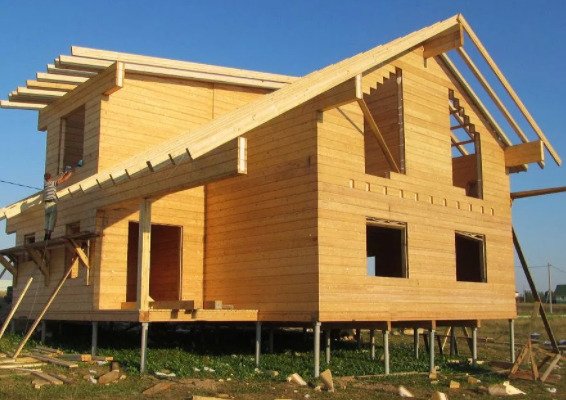

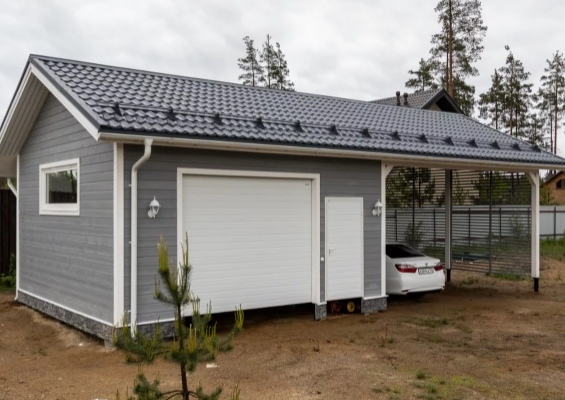

Свайные основания для строительных объектов в Москве

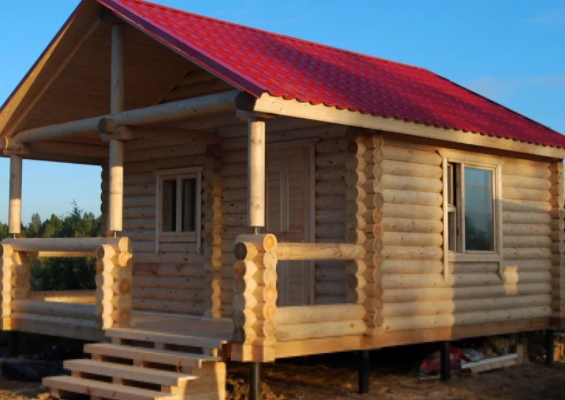

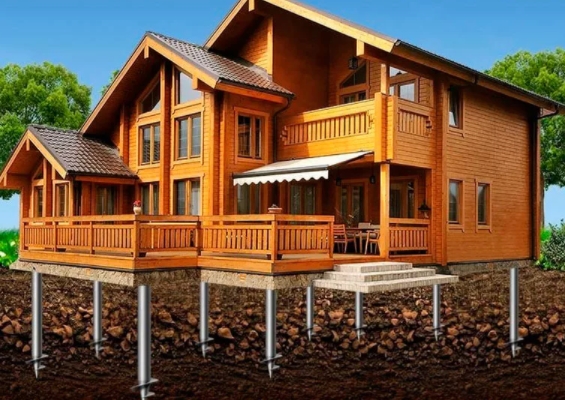

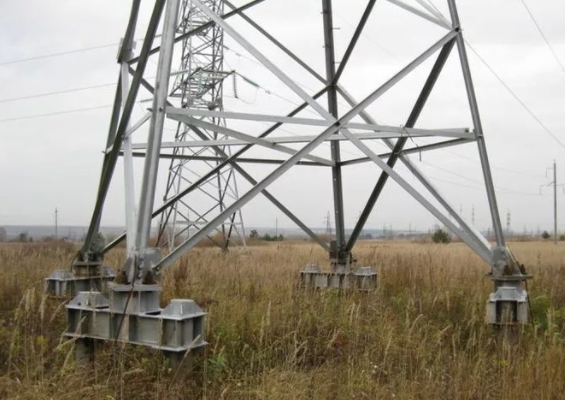

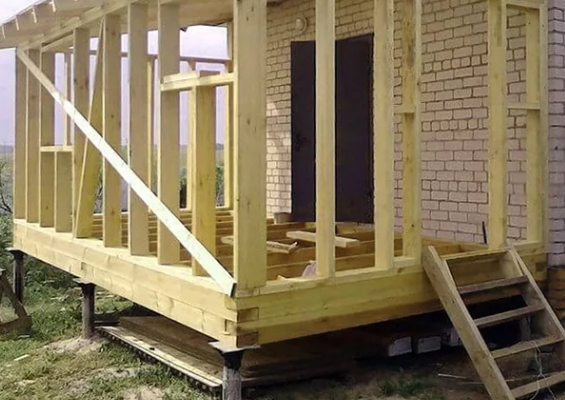

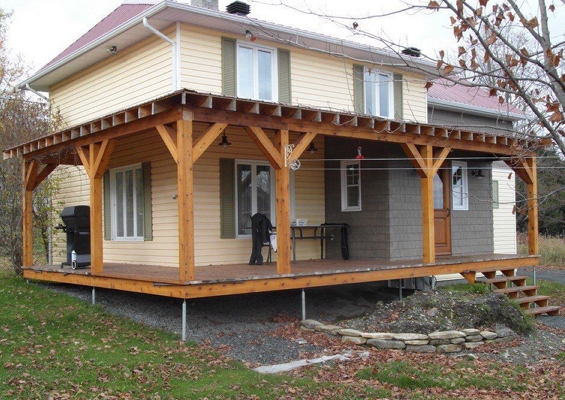

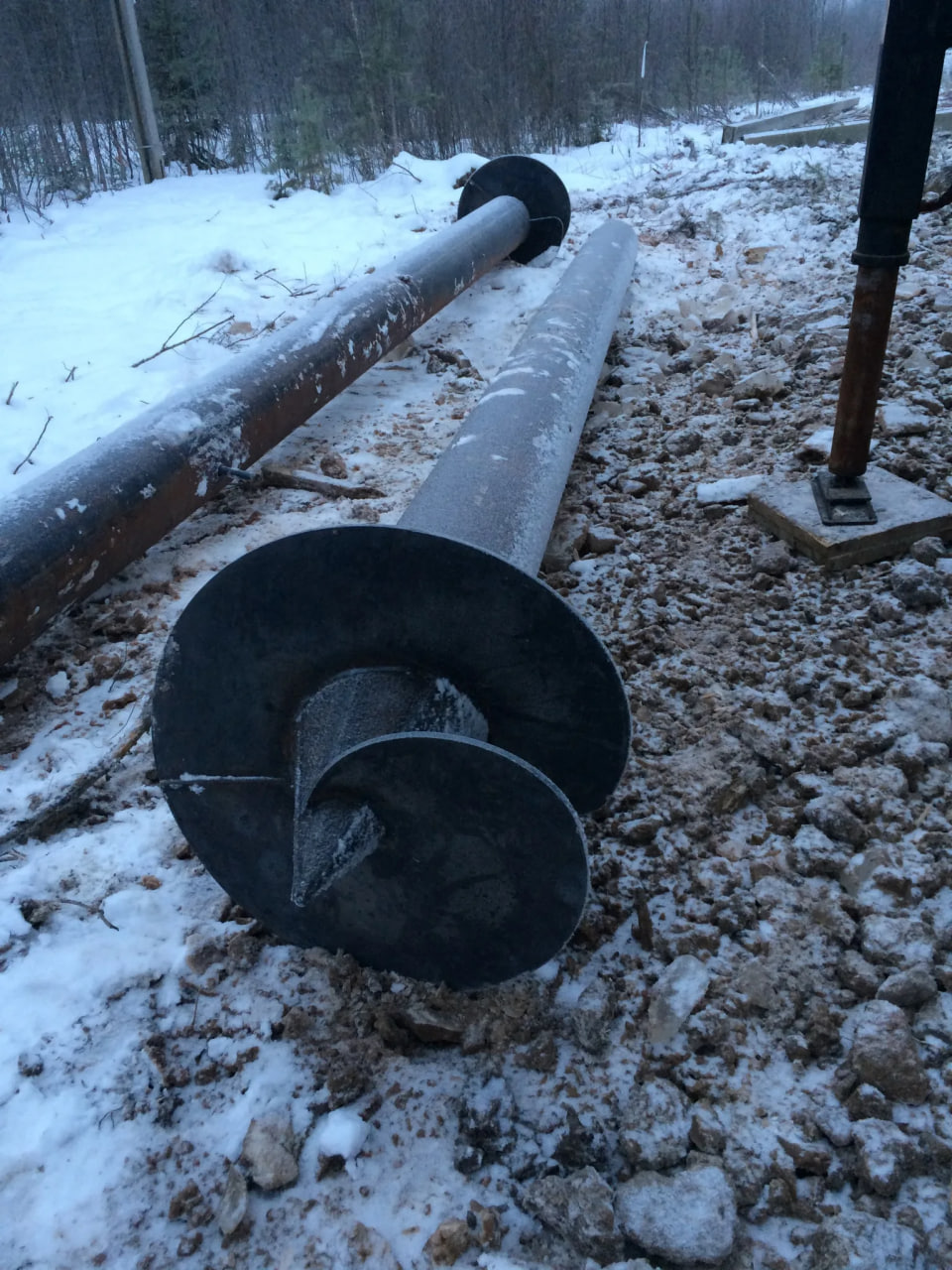

Галерея показывает типовые этапы: подготовку элементов, погружение, формирование свайного поля и соединение верхней части с ростверком.
Где подходит диаметр 219 мм и что проверить до заказа
Размер ствола не заменяет расчет. Решение принимают по совокупности нагрузок, строения грунта, глубины рабочего слоя и конструкции ростверка.
Исходные данные для проектировщика
До выпуска спецификации проверяют инженерно-геологические данные, расположение подземных коммуникаций, отметки площадки и усилия от сооружения. Если рядом организуется движение транспорта, дорожные отбойники позволяют физически отделить фундаментную зону от траектории техники и снизить риск случайного удара по конструкциям.
Геология участкаРасчетные усилияПоложение ростверкаУсловия площадки
Что фиксируют в задании
- Тип изделиястальная винтовая опора Ø219 мм
- Назначениеэлемент свайного основания по проекту
- Условиягрунтовая среда и схема здания
- Критический рискподбор длины и лопасти без данных по участку
Как выбрать винтовые сваи 219 мм без лишнего запаса
Проверяют не только наружный диаметр: для рабочего решения важны геометрия ствола, лопастная часть, сталь, защита и верхнее соединение.
A
Грунт и глубина
Рабочая часть должна находиться в слое, который способен воспринимать расчетные усилия. Длину не выбирают по одной только глубине промерзания: учитывают фактический геологический разрез.
B
Ствол и лопасть
Толщина стенки, число лопастей, их диаметр и конструкция наконечника зависят от исполнения. Если этих параметров нет в исходных данных, их указывают в проектной спецификации, а не подставляют по аналогии.
C
Защита и оголовок
Антикоррозионную систему выбирают под условия грунта и способ установки. Верхняя часть должна соответствовать проектному соединению с металлическим, железобетонным или комбинированным ростверком.
Где такое решение применять нельзя без дополнительной проверки
Площадка с валунами, строительным мусором, неизвестными подземными сетями или сильно неоднородным основанием требует обследования. Попытка завинчивания без проверки может привести к уходу элемента от оси, повреждению лопасти или остановке выше проектной отметки.
Рабочие параметры изделия
В таблице указаны только данные, которые можно задать без выдуманных цифр. Неизвестные значения определяются проектом или паспортом конкретной партии.
| Параметр | Значение | Как определяется | Комментарий |
|---|---|---|---|
| Тип и диаметр | винтовая стальная опора Ø219 мм | по теме товара | трубчатый ствол с винтовой рабочей частью |
| Длина и стенка | уточняются по проекту | по геологии и нагрузкам | единое значение для всей категории задавать некорректно |
| Сталь и защита | по паспорту и спецификации | по условиям объекта | тип покрытия и цвет RAL согласуют только при соответствующем исполнении |
| Верхнее соединение | по узлу ростверка | по рабочим чертежам | сварное, болтовое либо другое предусмотренное проектом решение |
| Шаг и несущая работа | назначаются расчетом | по схеме свайного поля | учитывают грунт, усилия, взаимное влияние и конструкцию ростверка |
Смотрите так же
Материалы для ограждения и дальнейшего обустройства участка после устройства основания.
Ошибки при подборе и установке
Большинство проблем возникает не из-за самого диаметра, а из-за неверных исходных данных, нарушенной геометрии и несогласованного верхнего узла.
Что чаще всего делают неправильно
- Назначают длину по соседнему объекту, не проверяя слои грунта на конкретной площадке.
- Сравнивают изделия только по наружному диаметру и не сверяют стенку, лопасть, сварные швы и паспорт.
- Начинают погружение без разметки осей и контроля вертикальности, из-за чего верхние точки расходятся с ростверком.
- Повреждают защитный слой при разгрузке, резке или сварке и не восстанавливают его на открытом металле.
- Меняют шаг элементов уже на площадке без пересчета нагрузки на соседние точки.
Сигналы, при которых работы нужно остановить
- Опора заметно уходит от заданной оси во время вращения.
- Лопасть встречает препятствие, а дальнейшее погружение пытаются продолжить ударом или чрезмерным моментом.
- Фактическая отметка не совпадает с принятой схемой, но решение не передают проектировщику.
- На поверхности есть глубокие повреждения, вмятины или дефекты сварного шва.
- Исполнитель предлагает изменить оголовок или способ соединения без согласования рабочего узла.
Процесс: от исходных данных до готового свайного поля
Последовательность важна: сначала расчетная схема и спецификация, затем изготовление, подготовка площадки, погружение и приемка геометрии.
- 1
Задание на фундамент
Собирают план здания, расчетные усилия, отметки, сведения о грунтах и ограничения по площадке. По этим данным определяется расположение опор.
- 2
Спецификация
Фиксируют длину, стенку, лопастную часть, сталь, защиту и верхний узел. Для временного периметра ограждения для строительных площадок из перфорированного листа могут быть предусмотрены отдельной позицией комплектации.
- 3
Изготовление
Трубу режут в размер, формируют наконечник и винтовую часть, выполняют сварные соединения, проверяют геометрию и наносят предусмотренную систему защиты.
- 4
Подготовка площадки
Размечают оси, обеспечивают подъезд техники, проверяют отсутствие конфликтов с подземными сетями и подготавливают безопасную зону для вращения оборудования.
- 5
Погружение и приемка
Элементы устанавливают по разметке, контролируют направление и фактическую отметку, затем оформляют верхнюю часть в соответствии с чертежом ростверка и восстанавливают защиту поврежденных зон.
Дополнительно к товару
Материалы для стен, каркасной подсистемы и последующей облицовки здания.
Вопросы по винтовым сваям 219 мм
Короткие ответы по выбору, ограничениям, соединениям и контролю после установки.
Как заказать винтовые сваи 219 мм в Москве?
Для заявки нужны план свайного поля либо исходные данные для его подготовки: нагрузки, геология, требуемые отметки и конструкция ростверка. По ним формируют конкретное исполнение без подстановки случайных размеров.
Можно ли определить допустимую нагрузку только по диаметру 219 мм?
Нет. Несущая работа зависит от грунта, длины, лопастной части, материала, шага и схемы совместной работы с ростверком. Поэтому один наружный диаметр не является достаточным основанием для выбора.
Нужно ли заполнять внутреннюю полость раствором?
Это не универсальное требование для всей категории. Заполнение выполняют только тогда, когда оно предусмотрено проектом, техническим решением или документацией на конкретное исполнение.
Как защищают места реза и сварки?
После подготовки верхней отметки и выполнения сварных операций открытые участки очищают и восстанавливают совместимую антикоррозионную систему. Оставлять необработанный участок в грунтовой или атмосферной среде не следует.
Как хранить изделия до установки?
Стволы размещают на устойчивых подкладках так, чтобы исключить контакт с грязью, скопление воды и деформацию лопастей. При перемещении нельзя волочить элементы по площадке за рабочую часть.
Ваша скидка: -16%
/шт
Винтовая свая 219 мм длина: 3000 мм
Диаметр лопасти, мм: 550Длина сваи, мм: 3000Толщина лопасти, мм: 8
4491.33 р. 3772.71 р.
Ваша скидка: -16%
/шт
Винтовая свая 219 мм длина: 3500 мм
Диаметр лопасти, мм: 550Длина сваи, мм: 3500Толщина лопасти, мм: 8
4787.68 р. 4021.65 р.
Ваша скидка: -16%
/шт
Винтовая свая 219 мм длина: 4000 мм
Диаметр лопасти, мм: 550Длина сваи, мм: 4000Толщина лопасти, мм: 8
5232.51 р. 4395.30 р.
Ваша скидка: -16%
/шт
Винтовая свая 219 мм длина: 4500 мм
Диаметр лопасти, мм: 550Длина сваи, мм: 4500Толщина лопасти, мм: 8
5706.74 р. 4793.66 р.
/шт
Винтовая свая 219 мм длина: 5000 мм
Диаметр лопасти, мм: 550Длина сваи, мм: 5000Толщина лопасти, мм: 8
5186.81 р.
/шт
Винтовая свая 219 мм длина: 5500 мм
Диаметр лопасти, мм: 550Длина сваи, мм: 5500Толщина лопасти, мм: 8
5559.89 р.
/шт
Винтовая свая 219 мм длина: 6000 мм
Диаметр лопасти, мм: 550Длина сваи, мм: 6000Толщина лопасти, мм: 8
5974.81 р.
Ваша скидка: -16%
/шт
Винтовая свая 219 мм длина: 6500 мм
Диаметр лопасти, мм: 550Длина сваи, мм: 6500Толщина лопасти, мм: 8
7553.80 р. 6345.19 р.
Ваша скидка: -16%
/шт
Винтовая свая 219 мм длина: 7000 мм
Диаметр лопасти, мм: 550Длина сваи, мм: 7000Толщина лопасти, мм: 8
7998.51 р. 6718.74 р.
Ваша скидка: -16%
/шт
Винтовая свая 219 мм длина: 7500 мм
Диаметр лопасти, мм: 550Длина сваи, мм: 7500Толщина лопасти, мм: 8
8442.74 р. 7091.90 р.
Ваша скидка: -16%
/шт
Винтовая свая 219 мм длина: 8000 мм
Диаметр лопасти, мм: 550Длина сваи, мм: 8000Толщина лопасти, мм: 8
8936.92 р. 7507.01 р.
/шт
Винтовая свая 219 мм длина: 8500 мм
Диаметр лопасти, мм: 550Длина сваи, мм: 8500Толщина лопасти, мм: 8
7883.46 р.
/шт
Винтовая свая 219 мм длина: 9000 мм
Диаметр лопасти, мм: 550Длина сваи, мм: 9000Толщина лопасти, мм: 8
8256.87 р.
Ваша скидка: -16%
/шт
Винтовая свая 219 мм длина: 9500 мм
Диаметр лопасти, мм: 550Длина сваи, мм: 9500Толщина лопасти, мм: 8
10270.53 р. 8627.24 р.
Ваша скидка: -16%
/шт
Винтовая свая 219 мм длина: 10000 мм
Диаметр лопасти, мм: 550Длина сваи, мм: 10000Толщина лопасти, мм: 8
10813.94 р. 9083.70 р.
Ваша скидка: -16%
/шт
Винтовая свая 219 мм длина: 10500 мм
Диаметр лопасти, мм: 550Длина сваи, мм: 10500Толщина лопасти, мм: 8
11307.91 р. 9498.64 р.
Ваша скидка: -16%
/шт
Винтовая свая 219 мм длина: 11000 мм
Диаметр лопасти, мм: 550Длина сваи, мм: 11000Толщина лопасти, мм: 8
12295.95 р. 10328.59 р.
Показано с 1 по 17 из 17 (всего 1 страниц)
