Основание для частного строительства
Винтовые сваи 108 мм (Стандарт) в Москве

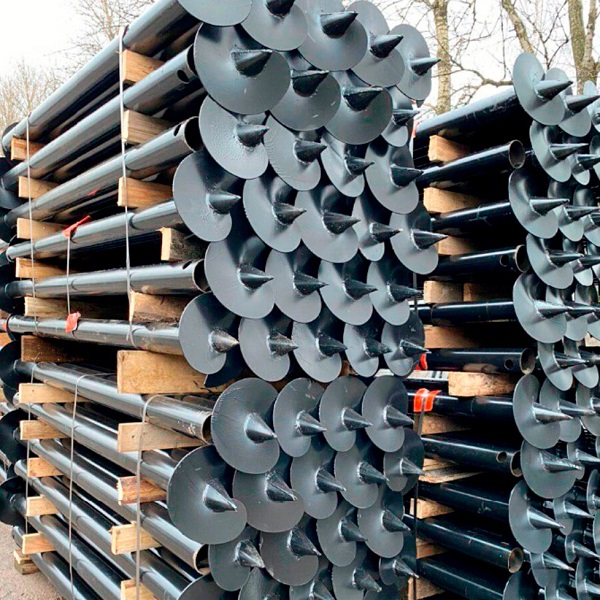

Винтовые сваи 108 мм (Стандарт) используют при устройстве основания для домов, бань, каркасных сооружений и ограждений. Перед тем как купить такие опоры, необходимо сопоставить массу будущей постройки, свойства грунта и проектную схему свайного поля.
Особенности опор диаметром 108 мм
Ниже рассмотрены конструкция изделия, область применения и параметры, которые следует проверить до начала работ.
Когда подходит диаметр 108 мм
Размер ствола 108 мм востребован при возведении частных и небольших коммерческих объектов. При подходящих грунтовых условиях одна точка способна воспринимать значительную расчетную нагрузку, однако итоговое значение определяют инженерным расчетом. Для жесткой верхней обвязки может применяться омега-профиль ГПО — элемент помогает сформировать жесткий каркас и распределить усилия между узлами.
До изготовления важно определить толщину стенки, вариант защитного слоя и требуемую длину трубы. Последний параметр выбирают по результатам оценки грунта, глубине залегания плотного слоя и особенностям будущего сооружения.
Практические примеры
Как выглядят готовые основания

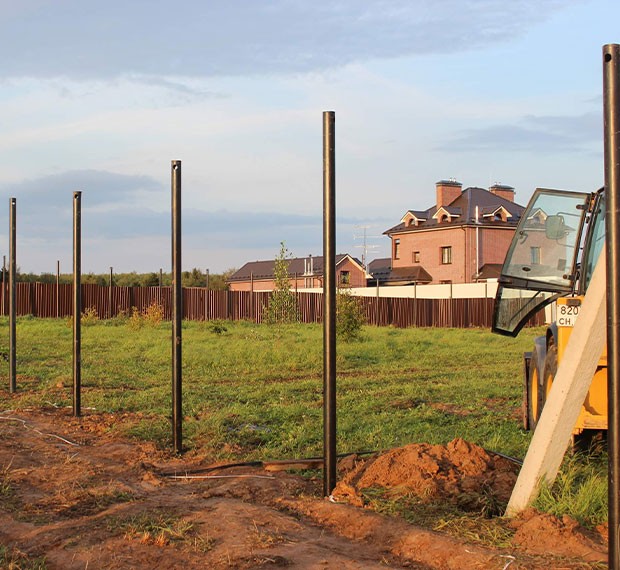

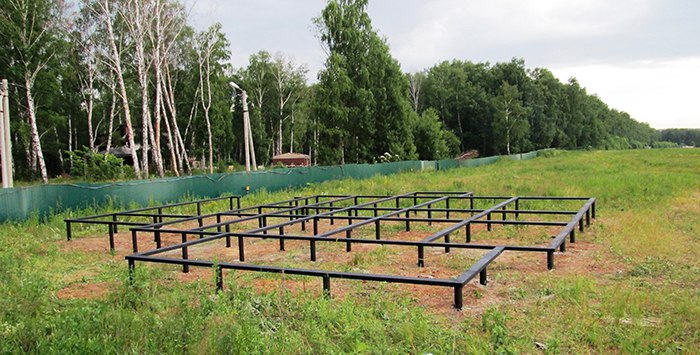

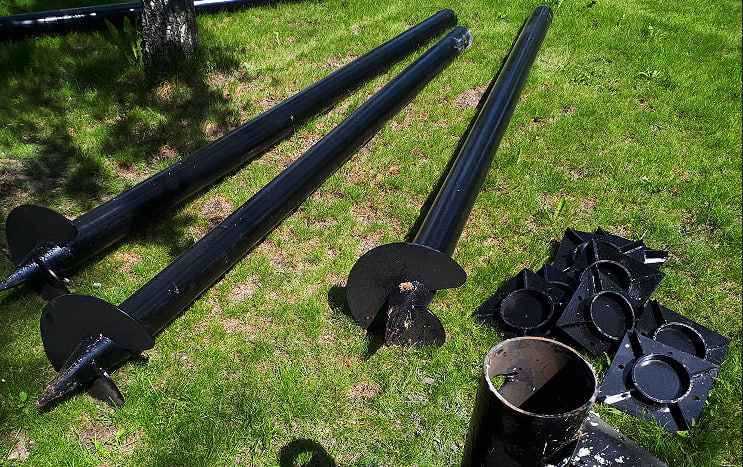

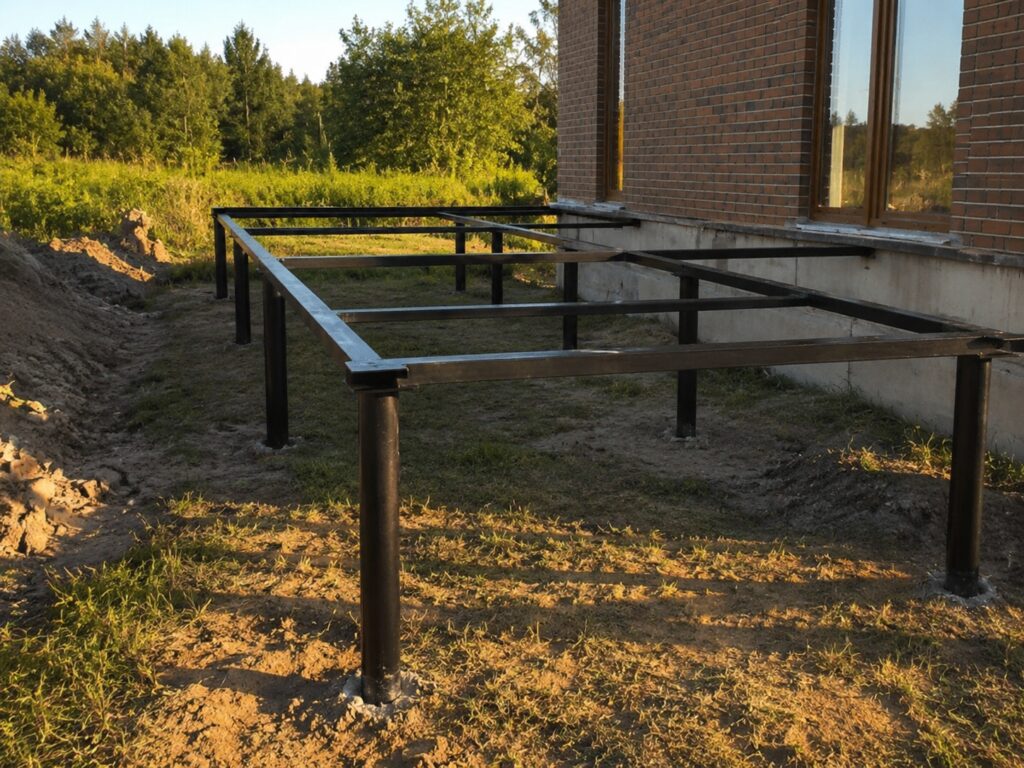

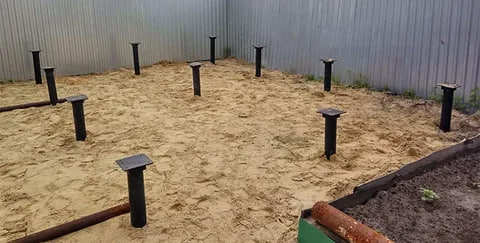

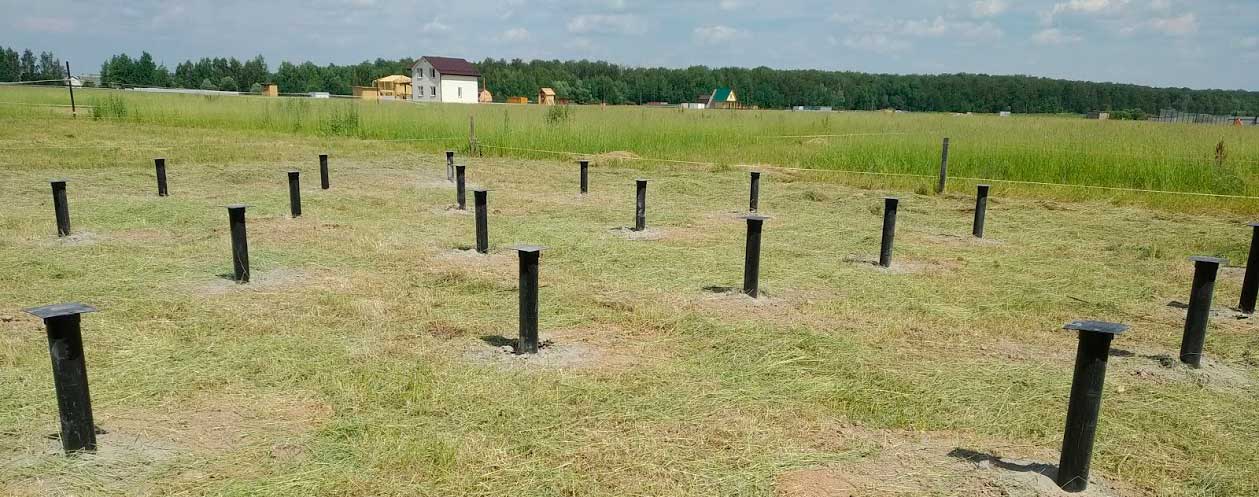

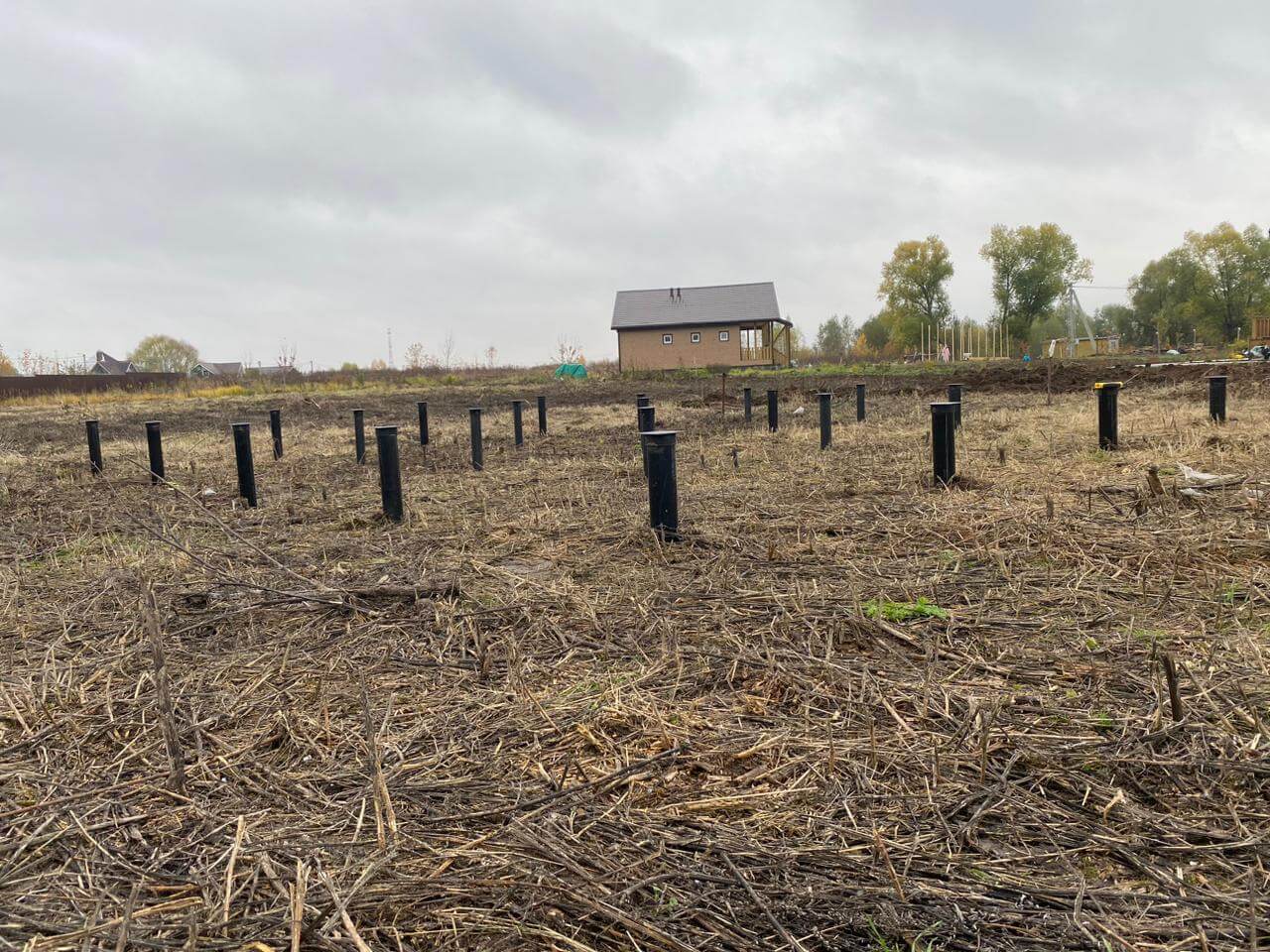

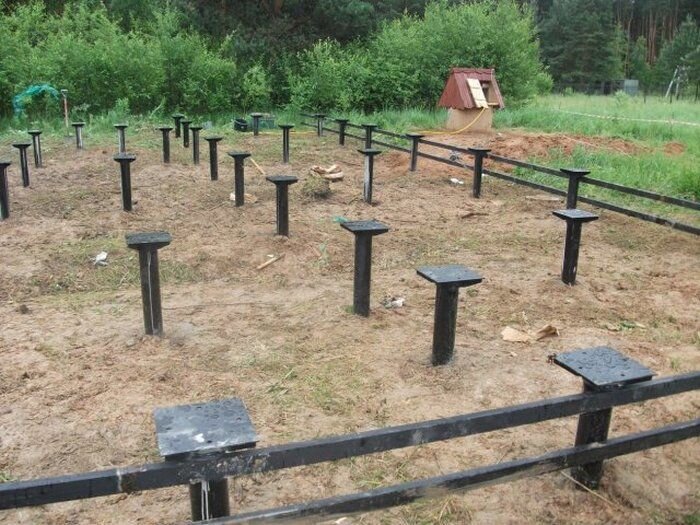

Фотографии показывают свайное поле, этап установки, вариант обвязки и применение решения на объекте.
Где оправдано применение такого формата
Подбор начинают не с количества опор, а с назначения здания, характеристик участка и предполагаемой нагрузки.
Что влияет на надежность
Диаметр трубы сам по себе не определяет ресурс основания. Значение имеют толщина металла, непрерывность сварного шва, форма лопасти и равномерность защитного слоя. Отвод воды от цокольной части также желательно предусмотреть заранее; для этой задачи используют водосточные системы — они помогают организовать отведение осадков от здания и снизить увлажнение зоны рядом с фундаментом.
Документы на металлТолщина стенки 4 ммДиаметр лопасти 300 ммЗащитный слой
Что учитывают до расчета
- Тип работФормирование свайного основания
- УсловияСуглинки, супеси, песок
- РискПовреждение покрытия, ошибка по вертикали
Ключевые параметры выбора
Проверка трех основных параметров помогает избежать случайного выбора только по диаметру трубы.
A
Защита поверхности
Эпоксидный или порошковый полимерный слой снижает прямой контакт стали с влагой. Состояние покрытия особенно важно на сварных участках и в местах возможного механического повреждения.
B
Диаметр лопасти
Для трубы 108 мм распространена лопасть диаметром 300 мм. Ее геометрия влияет на прохождение грунта и площадь, через которую нагрузка передается на плотный слой.
C
Рабочая длина
Часто применяют элементы длиной 2,5–3 м. Если верхние слои слабые или присутствуют торфяные включения, длину увеличивают до достижения устойчивого несущего горизонта.
Увязка с конструкцией здания
Если основание проектируется под складское или техническое сооружение, на стадии расчета полезно учитывать геометрию будущего каркаса. Например, разборные быстровозводимые ангары можно заранее увязать с сеткой опор и расположением несущих узлов.
Основные технические характеристики
Таблица объединяет базовые параметры изделия, которые используют при подборе и проверке спецификации.
| Параметр | Значение |
|---|---|
| Тип изделия | Винтовая свая |
| Назначение | Свайно-винтовой фундамент |
| Толщина | 4,0 мм |
| Диаметр ствола | 108 мм |
| Диаметр лопасти | 300 мм |
| Длина | 2000–6000 мм (подбирается по проекту) |
| Толщина металла | 4,0 мм |
| Покрытие | Эпоксидное или порошковое полимерное |
| Цвет | По каталогу RAL (стандартно черный) |
| Марка стали | Ст3сп / 09Г2С |
| Тип соединения | Сварной шов лопасти со стволом |
| Вес | 25–35 кг (зависит от длины) |
| Пожарные характеристики | Негорючий материал |
| Диапазон эксплуатации | От -60°C до +60°C |
| Основание для крепления | Грунт (суглинок, супесь, песок, глина) |
| Тип крепежа | Оголовок сварной или болтовой |
| Шаг крепления | 2,0–3,0 м (по схеме крепления) |
| Герметизация | Бетонирование полости ствола |
| Условия хранения | На деревянных прокладках под навесом |
| Ограничения по применению | Скальные и каменистые грунты |
Смотрите также
Смежные материалы, которые могут потребоваться при дальнейшем обустройстве участка.
Что проверить при монтаже
Несколько практических проверок позволяют выявить слабые места до завершения работ.
Распространенные нарушения
- Отсутствие проверки фактической толщины стенки перед установкой.
- Повреждение заводского наконечника в процессе погружения элемента.
- Монтаж без постоянного контроля вертикального положения ствола.
- Оставление сварных участков обвязки без восстановления защитного слоя.
- Выбор глубины погружения без учета строения грунтов на площадке.
Признаки сомнительного качества
- Нет документов, подтверждающих характеристики примененного металла.
- Лопасть соединена со стволом прерывистым швом, на сварке заметны дефекты.
- Склад не обеспечивает нормального хранения, металл лежит непосредственно на грунте.
- Смета составлена без учета оголовков и восстановления покрытия после сварочных операций.
- Подрядчик не проверяет условия погружения до выполнения основного объема работ.
Последовательность подготовки и монтажа
Этапы могут корректироваться под объект, однако общий порядок остается схожим.
- 1
Сбор исходных данных
Определяют назначение постройки, оценивают грунтовые условия, рассчитывают число точек и выбирают длину элементов.
- 2
Подготовка спецификации
В документе фиксируют диаметр и длину труб, число оголовков, вариант обвязки и расположение несущих точек.
- 3
Производственный этап
Формируют заготовки, приваривают лопасти, наносят защитный слой и проверяют геометрию вместе с качеством соединений.
- 4
Подготовка площадки
До начала монтажа размечают оси, освобождают рабочую зону и проверяют доступ техники к точкам погружения.
- 5
Погружение и обвязка
Элементы погружают с контролем вертикали, выравнивают по отметке, после чего выполняют предусмотренное проектом заполнение полости и устанавливают оголовки.
Дополнительно к товару
Материалы и комплектующие, которые могут использоваться на следующих этапах строительства.
Доборные элементы для стен и заборов
Фасонные детали для закрытия кромок, стыков и примыканий металлических конструкций.
ПерейтиТрубы и лаги
Профильные трубы применяют при изготовлении каркасов, лаг и отдельных элементов обвязки.
ПерейтиПрофнастил
Профилированный лист используют для ограждений, облицовки стен и устройства кровельных покрытий.
ПерейтиЧастые вопросы по применению
Короткие пояснения по выбору длины, сезонному монтажу и заполнению ствола.
Где оформить заказ на опоры 108 мм в Москве?
Для расчета достаточно передать схему объекта, предполагаемую нагрузку и сведения об участке. По этим данным подбирают количество и длину элементов.
Для каких сооружений применяют диаметр 108 мм?
Такой размер часто рассматривают для каркасных домов, бань, хозяйственных построек, массивных ограждений и небольших ангаров. Окончательный выбор диаметра делают по нагрузке и состоянию грунта.
Как определить требуемую длину ствола?
Длину назначают после оценки грунтового разреза. На устойчивых основаниях могут применяться элементы 2,5–3 м, а при слабых верхних слоях требуется достижение более плотного горизонта.
Допустима ли установка в холодный сезон?
Работы возможны и при отрицательной температуре, если технология, оборудование и характеристики металла соответствуют условиям площадки. Решение принимают с учетом фактического состояния грунта.
Зачем заполняют внутреннюю полость трубы?
Заполнение внутреннего пространства может быть предусмотрено проектом для защиты полости и повышения жесткости узла. Состав и способ заполнения выбирают по принятой технологии монтажа.
Ваша скидка: -16%
/шт
Винтовая свая 108 мм стандартная длина: 1500 мм
Диаметр лопасти, мм: 300Длина сваи, мм: 1500Толщина лопасти, мм: 4
952.18 р. 799.83 р.
Ваша скидка: -16%
Лидер продаж!
/шт
Винтовая свая 108 мм стандартная длина: 2000 мм
Диаметр лопасти, мм: 300Длина сваи, мм: 2000Толщина лопасти, мм: 4
1147.49 р. 963.89 р.
Ваша скидка: -16%
Лидер продаж!
/шт
Винтовая свая 108 мм стандартная длина: 2500 мм
Диаметр лопасти, мм: 300Длина сваи, мм: 2500Толщина лопасти, мм: 4
1347.33 р. 1131.76 р.
Лидер продаж!
/шт
Винтовая свая 108 мм стандартная длина: 3000 мм
Диаметр лопасти, мм: 300Длина сваи, мм: 3000Толщина лопасти, мм: 4
1291.51 р.
/шт
Винтовая свая 108 мм стандартная длина: 3500 мм
Диаметр лопасти, мм: 300Длина сваи, мм: 3500Толщина лопасти, мм: 4
1459.44 р.
/шт
Винтовая свая 108 мм стандартная длина: 4000 мм
Диаметр лопасти, мм: 300Длина сваи, мм: 4000Толщина лопасти, мм: 4
1623.44 р.
Ваша скидка: -16%
/шт
Винтовая свая 108 мм стандартная длина: 4500 мм
Диаметр лопасти, мм: 300Длина сваи, мм: 4500Толщина лопасти, мм: 4
2123.21 р. 1783.50 р.
Ваша скидка: -16%
/шт
Винтовая свая 108 мм стандартная длина: 5000 мм
Диаметр лопасти, мм: 300Длина сваи, мм: 5000Толщина лопасти, мм: 4
2318.58 р. 1947.61 р.
Ваша скидка: -16%
/шт
Винтовая свая 108 мм стандартная длина: 5500 мм
Диаметр лопасти, мм: 300Длина сваи, мм: 5500Толщина лопасти, мм: 4
2518.25 р. 2115.33 р.
Показано с 1 по 9 из 9 (всего 1 страниц)
