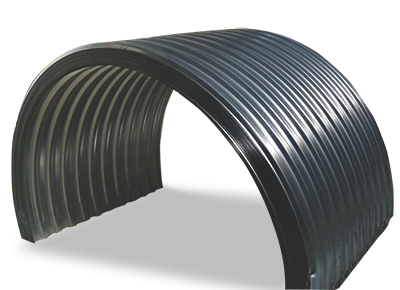

Арочный профнастил СС10ПГ в Москве
Продольно-гнутый профиль высотой 10 мм для сводчатых кровель и навесов
Арочный профнастил СС10ПГ выпускается по радиусу каркаса для козырьков, ангаров и защитных укрытий в Москве. Цена от 318,93 руб./м²; изготовление 1–3 дня, доставка 4–5 дней. Гарантия — 20 лет. Минимальный заказ — 10 листов или 50 м². Проверим наличие стали и подготовим расчёт по чертежу.
Рассчитать заказВарианты исполнения и комплектации СС10ПГ

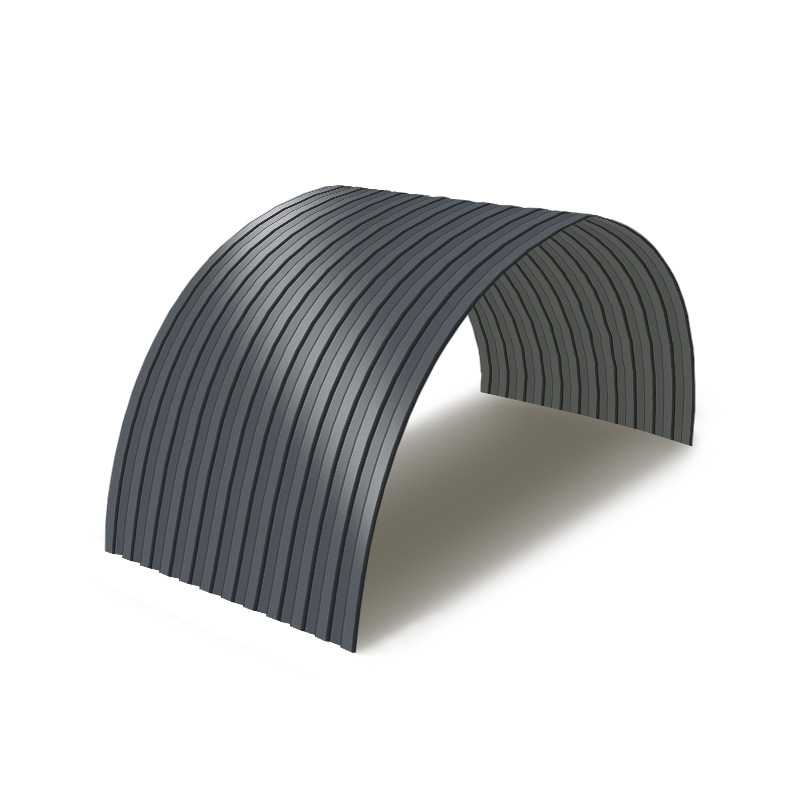

СС10ПГ оцинкованный
Длина изделия под заказ — от 0,5 до 20 м
Полная ширина — 1160 мм
Полезная ширина — 1100 мм
Высота профиля — 10 мм
Подробнее

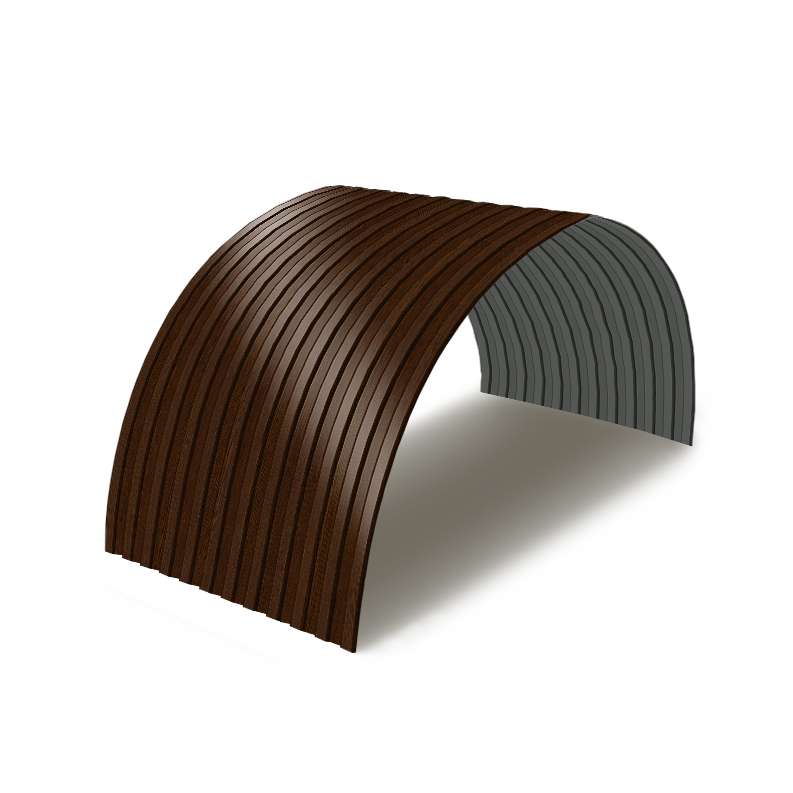

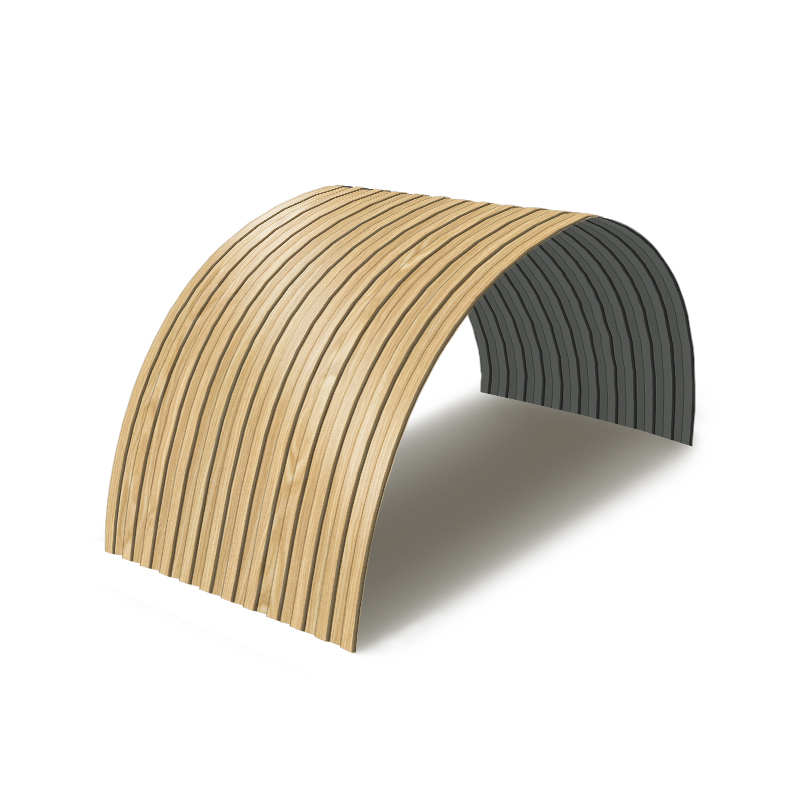

СС10ПГ RAL1014
Длина изделия под заказ — от 0,5 до 20 м
Полная ширина — 1160 мм
Полезная ширина — 1100 мм
Высота профиля — 10 мм
Посмотреть

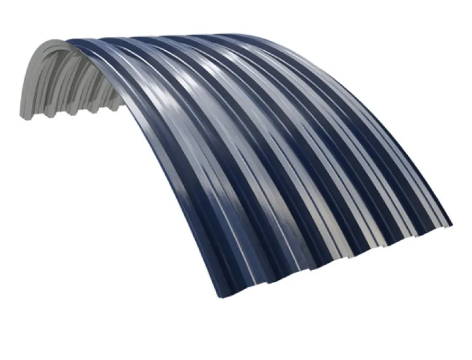

СС10ПГ RAL3005
Длина изделия под заказ — от 0,5 до 20 м
Полная ширина — 1160 мм
Полезная ширина — 1100 мм
Высота профиля — 10 мм
ХарактеристикиЧем радиусный СС10ПГ отличается от прямого листа

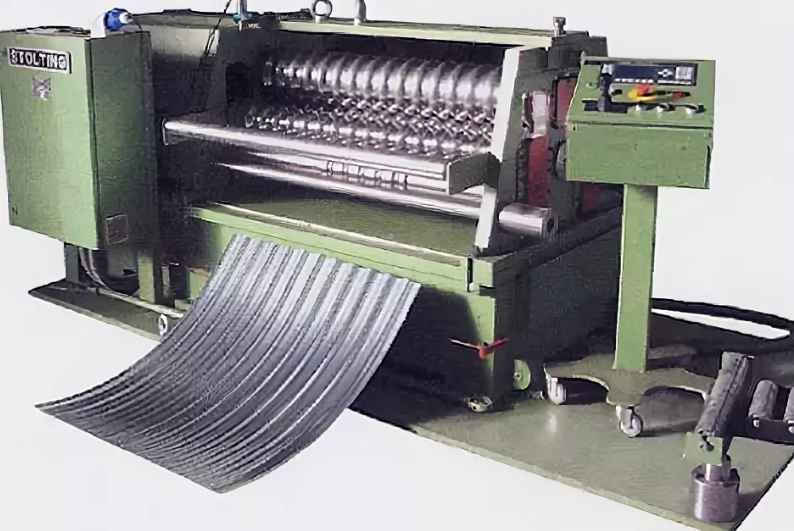

При изготовлении сначала формируют рельеф, затем задают продольную кривизну.
Для серийных позиций каталога заявлены 1100 мм полезной ширины и 1160 мм полного габарита. Разница уходит на боковое перекрытие.
В утеплённых зданиях арочные сэндвич-панели решают задачу теплоизоляции, тогда как одинарный стальной лист формирует наружную оболочку и сам по себе не удерживает тепло.
Оцинкованную сталь выбирают для хозяйственных и технических объектов; полиэстер — для конструкций, которые остаются на виду.
Перед формованием проверяют профиль, толщину стали, ориентацию лицевой стороны и условия изгиба.
Что даёт гибка по проектному радиусу
Совпадение с каркасом
Дуги изготавливают под геометрию прогонов.
Ровная линия кровли
Плавная форма обходится без частой разбивки ската короткими прямыми деталями. Это особенно заметно на козырьках и проходных галереях.
Экономный раскрой
Длина секций привязана к схеме раскладки. Подсчёт ведут по длине дуги, а не только по горизонтальной проекции сооружения.
Защита поверхности
Предусмотрены оцинкованное исполнение и цветные полимерные варианты. Уход зависит от среды, состояния кромок и условий эксплуатации.
Комплект под узлы
В ведомость включают доборные планки, уплотнители, саморезы и участки примыкания к стене, чтобы на площадке не подбирать элементы наугад.
Контроль геометрии
Проверка образца или чертежа помогает обнаружить расхождение радиусов до того, как будут изготовлены все повторяющиеся арки.
Комплектующие для устройства арочного покрытия
Водосточные системы
Для сбора осадков с нижней кромки свода важно согласовать направление стока, сечение желоба и место водосточной трубы.
В каталогВинтовые сваи
Для небольших навесов тип фундамента определяется расчётом стоек, ветровыми усилиями и состоянием грунта.
ВыбратьКровельные доборы
Торцевые и пристенные планки закрывают открытые кромки, вводы и места сопряжения радиусного листа с конструкцией.
АссортиментГде применяют СС10ПГ и когда нужен другой вариант
Козырьки над входом: выгнутая облицовка закрывает проход от осадков. Отдельно рассчитывают кронштейны, уклон водоотвода и узел примыкания к стене.

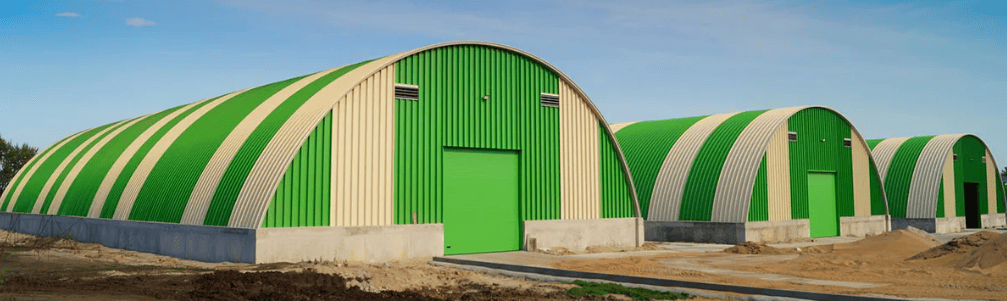

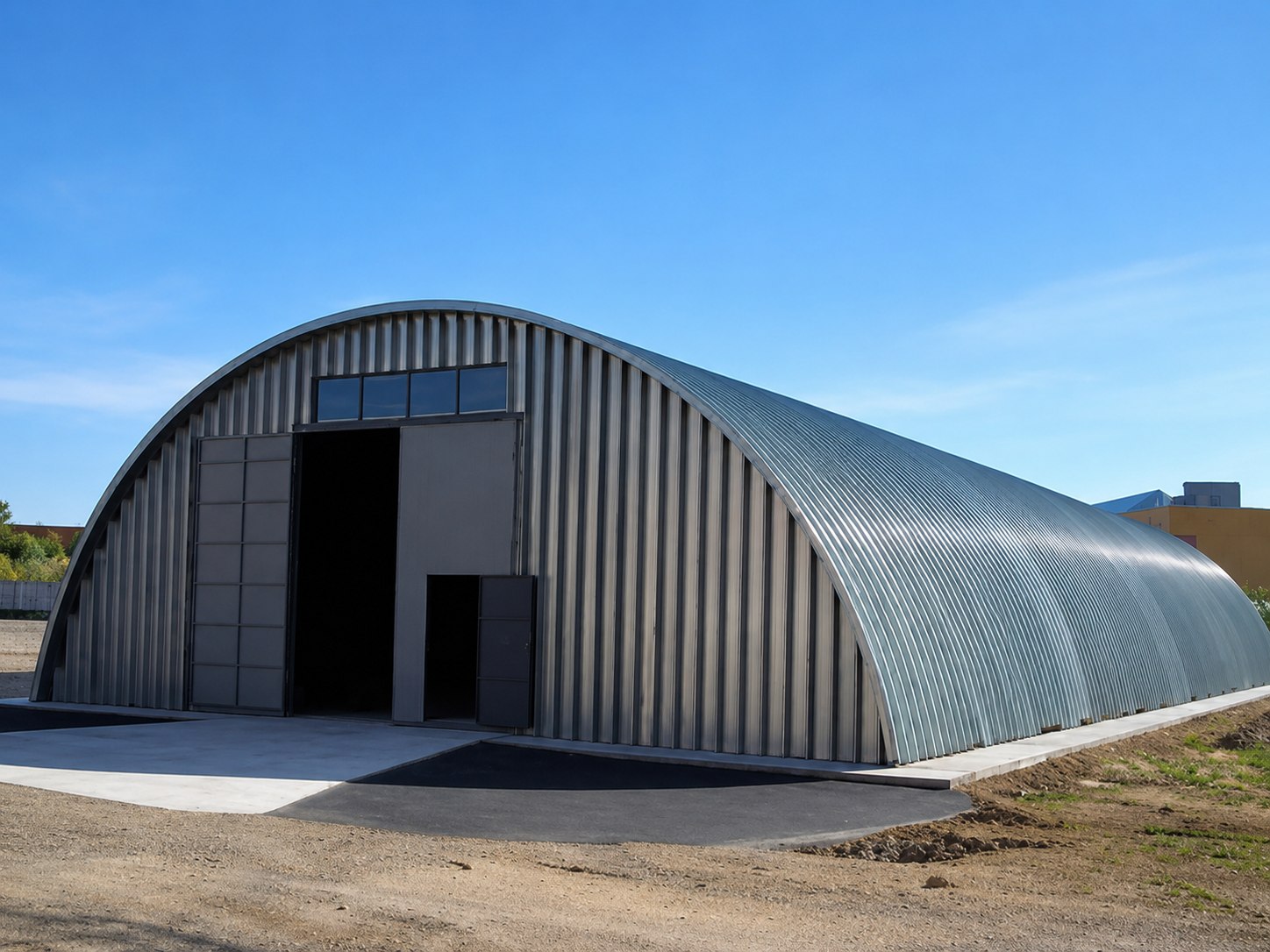

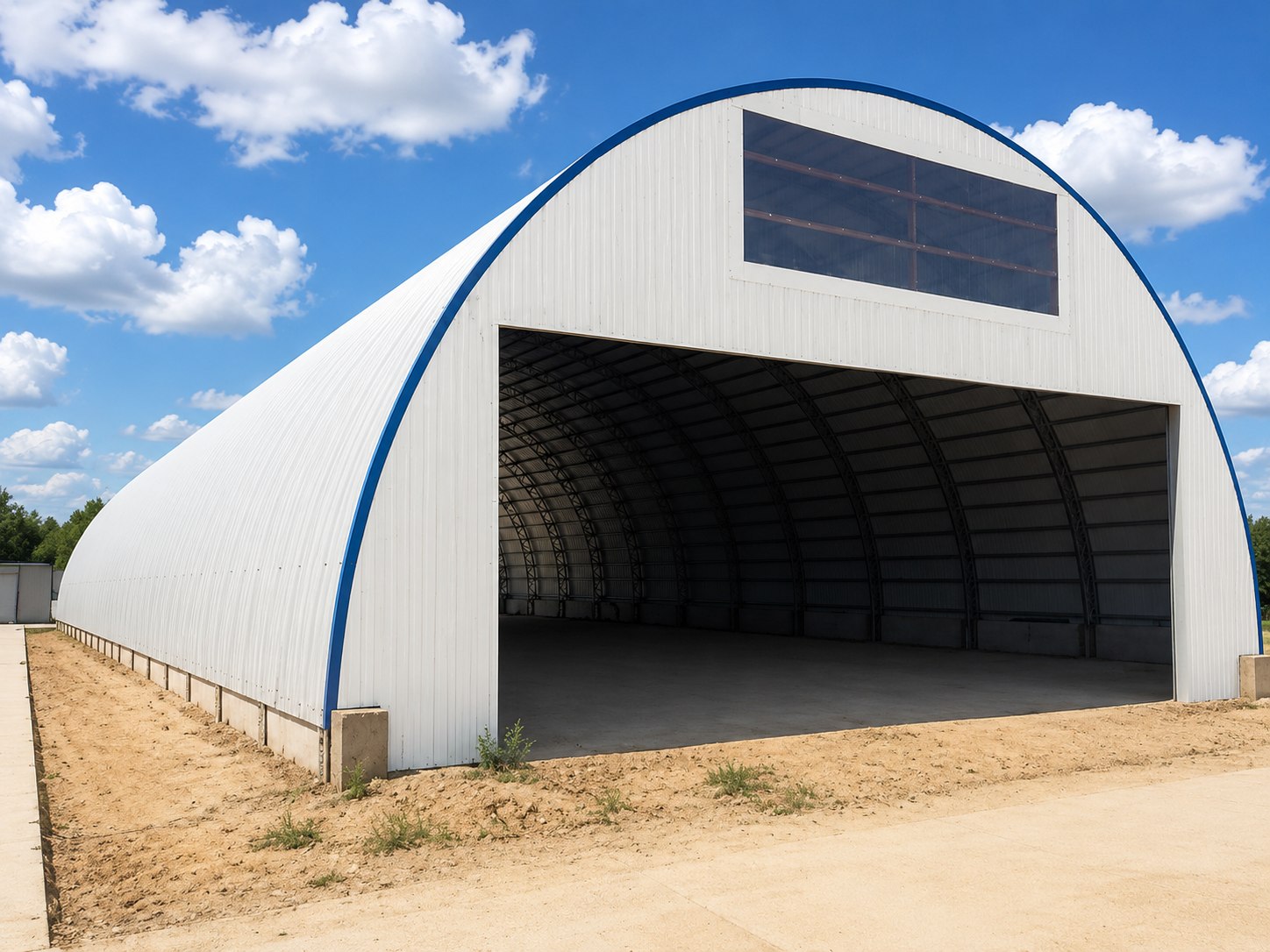

Складские укрытия: тонколистовые секции закрывают свод по металлическим прогонам. При выборе учитывают снеговые мешки у переходов и нагрузки от обслуживания.

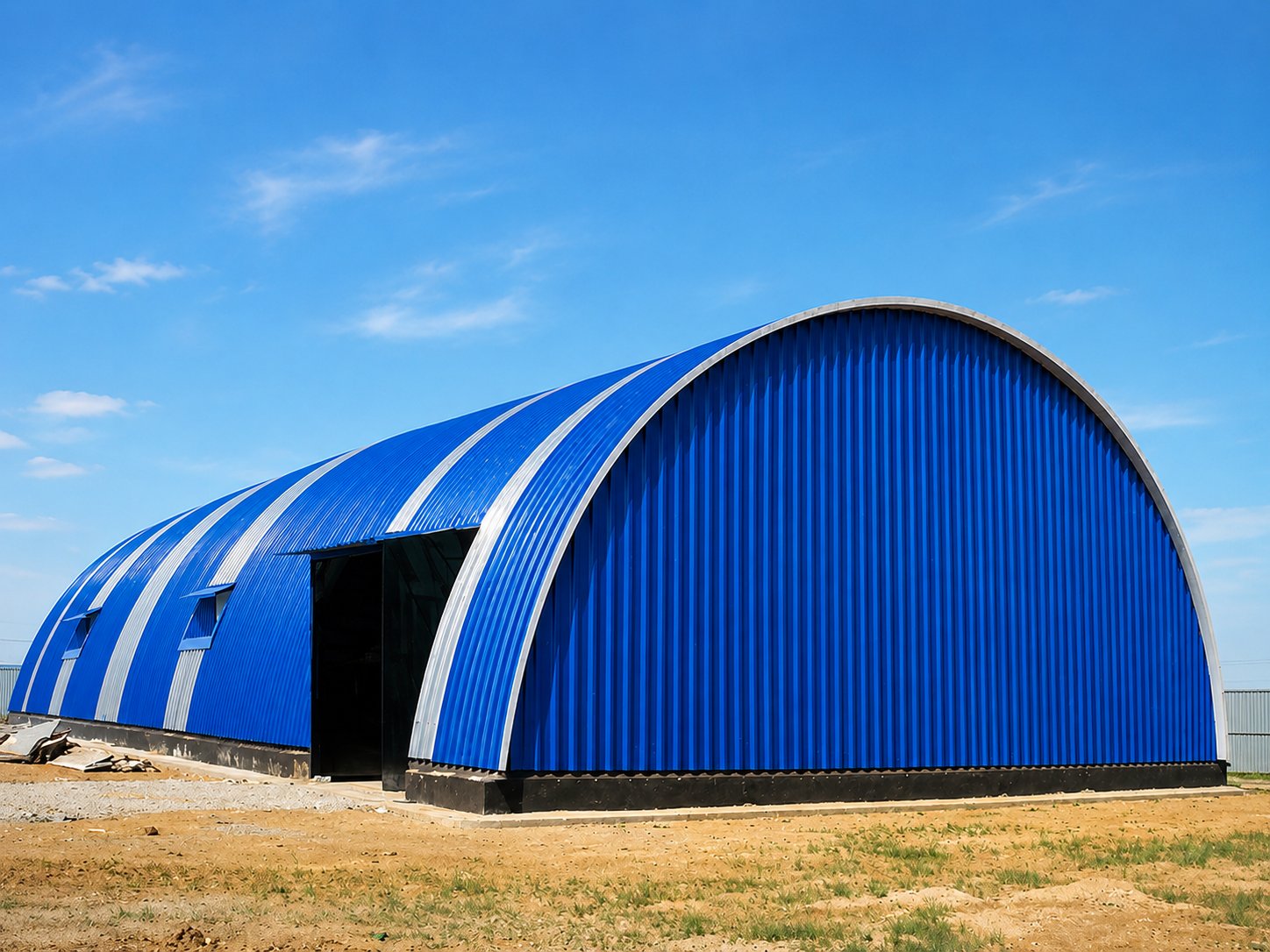

Парковки и навесы: радиусная крыша снижает число резких переходов, а окрашенная поверхность помогает согласовать внешний вид с фасадом.
Переходы и павильоны: для участков с другой геометрией профнастил прямого исполнения включают в проект отдельно, не пытаясь выпрямить готовую дугу.
Где не подходит: СС10ПГ нельзя использовать вместо расчётных арок или как перекрытие большого пролёта без опор. Для влажного утеплённого здания необходима многослойная система с пароизоляцией и проверкой конденсации.
Три проверки перед запуском в производство
«По одному чертежу фасада дугу не изготовить: нужны радиус, развёрнутая длина, точки опирания и направление выпуклой стороны».
«Площадь следует считать с учётом бокового перекрытия.
«Длинные радиусные секции нельзя поднимать за один край.
Параметры арочного профиля СС10ПГ
| Параметр | Значение |
|---|---|
| Тип | Продольно-гнутый стальной лист СС10ПГ |
| Высота волны | 10 мм |
| Полезная ширина | 1100 мм для представленного каталожного исполнения |
| Полная ширина | 1160 мм для представленного каталожного исполнения |
| Толщина основы | 0,4–0,7 мм в ассортименте; доступность конкретной позиции уточняется |
| Длина | 0,5–20 м по каталогу; допустимость — по радиусу и перевозке |
| Радиус гибки | По чертежу и возможностям линии |
| Поверхность | Цинковая защита или полиэстер, в том числе двусторонний |
| Цвет | По согласованному RAL и наличию сырья |
| Основание | Стальные либо деревянные прогоны по расчёту |
| Соединение | Боковой нахлёст по форме волны; торцевой — по проекту |
| Фиксация | Кровельные саморезы с EPDM-шайбой; тип и шаг по основанию |
| Масса | Зависит от толщины стали и защитного слоя |
| Утеплитель | Отсутствует: однослойный лист не является теплоизоляцией |
| Ограничения | Не заменяет несущую систему; нагрузки и радиус требуют проверки |
Альтернативные решения для сложной геометрии
Металлочерепица
Для обычных скатных крыш с прямыми плоскостями и ступенчатым рисунком полотна.
Открыть разделСтроительные сэндвич-панели
Многослойные ограждения там, где проект предусматривает утепление, а не только защиту от осадков.
Изучить вариантыФальцевые покрытия
Для сложных примыканий и радиусных кровель с продольными швами применяют соответствующее исполнение картин.
Смотреть изделияКак рассчитать арку и согласовать комплектацию
Для расчёта укажите длину дуги, радиус, расстояние между прогонами и площадь закрываемой поверхности.
Стоимость партии меняется при выборе более толстой стали, декоративного слоя, нестандартного цвета и сложной геометрии.
При сложном сопряжении с кровельными картинами арочная фальцевая кровля рассматривается как отдельная система с собственными узлами и способом соединения элементов.
Отгрузку планируют по длине и высоте упакованной дуги.
Для оформления заявки передайте эскиз, таблицу размеров, толщину основы, желаемый цвет и количество.
Ответы на вопросы об арочном СС10ПГ
Почему прямой лист нельзя просто согнуть на крыше?
Какие размеры нужно прислать для изготовления дуги?
Можно ли закрыть листом тёплый ангар?
Как выполняют боковой нахлёст?
Какие ошибки приводят к протечкам?
Чем резать листы и как защищать кромки?
Как хранить изогнутые секции до установки?
Когда требуется расчёт несущей способности?
Заказ арочного профнастила СС10ПГ
Чтобы купить недорого напрямую от производителя, направьте чертёж арки, размеры, тип защитного слоя и требуемое количество. Проверим совместимость радиуса с выбранной толщиной, подготовим спецификацию и поможем согласовать комплектацию для объекта в Москве.
