Сборные металлические конструкции для пропуска воды





Водопропускные сооружения из гофролиста в Москве

Сборные металлические конструкции для пропуска воды через насыпи и проезды

Изготавливаем водопропускные сооружения из гофролиста в Москве по проектной спецификации. Цена — по запросу, зависит от геометрии и объёма партии. Производство — 1–3 дня, доставка — 4–5 дней. Гарантия — 20 лет при соблюдении условий договора. Минимальный заказ — 10 изделий или 50 м² заготовок.

Запросить расчёт

Галерея

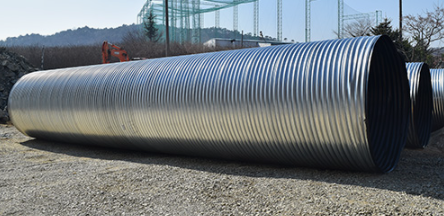

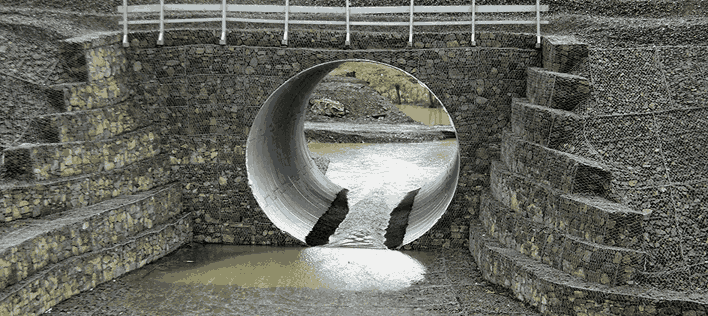

Круглая водопропускная труба

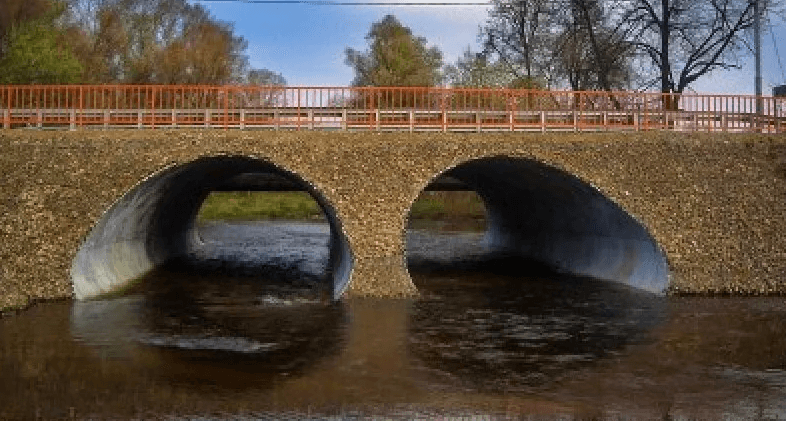

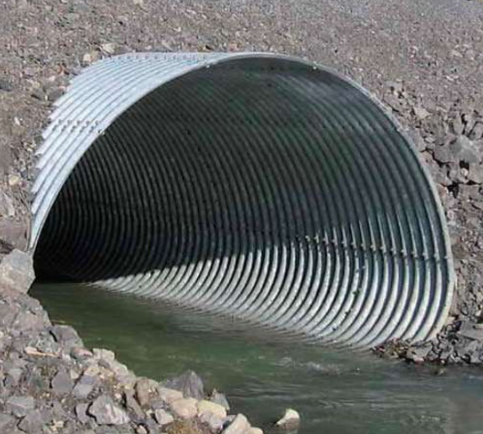

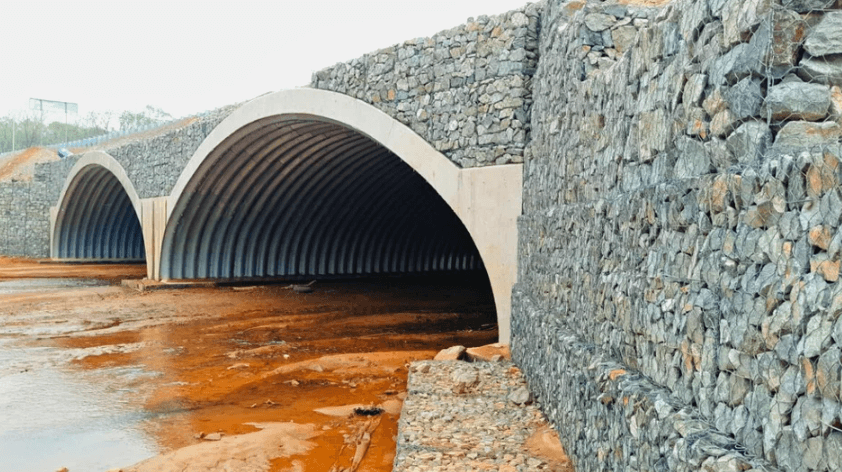

Арочное сечение под дорожной насыпью

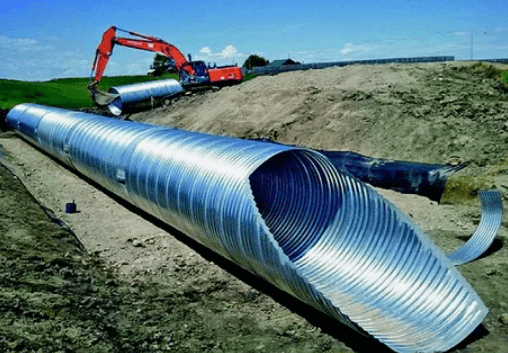

Секционная конструкция по чертежу

Водопропускное сооружение из гофролиста — это сборная оболочка, через которую ручей, талые или ливневые воды проходят под насыпью без размыва дорожного полотна. Стальные криволинейные элементы соединяют болтами, а устойчивость обеспечивают совместная работа оболочки, основания и правильно уплотнённой засыпки.

В зависимости от участка применяют круглые, арочные и другие расчётные сечения. При выборе проверяют расход воды, допустимый подпор, высоту насыпи, состояние грунта и возможность очистки русла. Один и тот же диаметр не даёт одинаковой пропускной способности при разных уклонах и условиях входа.

Для криволинейных объектов арочный профнастил может использоваться в соседних ненесущих элементах обустройства, но не подменяет расчётную оболочку водопропускной трубы.

Конструкции собирают из оцинкованной стали с гофрированием, повышающим жёсткость тонколистового элемента. Параметры волны, толщина, антикоррозионная защита и класс стали назначаются по документации. Для агрессивной воды и грунта отдельно рассматривают дополнительную защиту.

Изготовление включает гибку, сверление соединительных отверстий, контроль сопряжения секций и комплектование метизами. До запуска партии проверяют чертежи торцов, ведомость деталей, расположение входного и выходного оголовков.

Почему сборную оболочку удобно применять на объекте

  • Компактная перевозка

    Криволинейные элементы можно поставлять отдельными пачками. Это удобно при ограниченном подъезде к руслу или строительной полосе.

  • Подбор пропускного отверстия

    Сечение проектируют под расход водотока, отметки дна и ограничение по высоте насыпи, а не выбирают только по внешнему размеру.

  • Контроль сборки

    Маркированные детали позволяют проверять очерёдность установки, соединения и геометрию оболочки ещё до обратной засыпки.

  • Защита от коррозии

    Оцинковка отделяет сталь от окружающей среды; при неблагоприятных условиях проектом предусматривают дополнительный барьер.

  • Ремонтопригодный доступ

    При грамотном устройстве входа и выхода проще обследовать канал, удалять наносы и замечать повреждения поверхности.

  • Комплект по спецификации

    Ведомость определяет число сегментов, крепёж, элементы усиления и детали оголовков, снижая риск нехватки позиций.

Материалы для обустройства участка

Водосточные системы

Для организованного отвода воды с кровли расположенных рядом строений; не заменяют водопропускную трубу.

В каталог

Винтовые сваи

Опоры для отдельных вспомогательных конструкций, если их применение подтверждено расчётом основания.

Выбрать

Кровельные доборы

Фасонные элементы для металлических крыш служебных строений и укрытий на территории объекта.

Ассортимент

Где сооружение работает и где требуется другое решение

Автомобильные проезды: пропуск поверхностного стока под дорогой, внутриплощадочным проездом или технологической насыпью. Проверяют нагрузку от транспорта, глубину засыпки и стойкость основания к размыву.

Дренажные каналы: пересечение открытого водотока без его перекрытия. Важны отметки входа и выхода, доступ для прочистки и защита откосов от подмыва.

Промышленные территории: организация перехода через канаву к складу, цеху или инженерной площадке. Для соседних навесов кровельный профнастил решает отдельную задачу защиты от осадков и не служит заменой трубы.

Ограниченная строительная полоса: сборка сегментов бывает удобнее размещения цельной крупногабаритной секции. Но выбор зависит от массы деталей, крана и условий прохода техники.

Когда конструкция не подходит: нельзя назначать сечение без гидравлического расчёта; не следует использовать листовые сегменты в качестве самостоятельной несущей трубы без рассчитанной засыпки. При постоянном абразивном потоке, агрессивной среде или высоком риске засора потребуется иное решение либо специальная защита.

Что проверить до согласования производства

«Нужны продольный профиль канала, расчётный расход и отметки насыпи. Без них нельзя выбирать диаметр по фотографии участка».

— Исходные данные

«При проверке комплекта сверьте раскрой с ведомостью: особенно позиции для стыков, оголовков и участков изменения сечения».

— Проверка комплекта

«Основание и последовательность засыпки должны быть указаны в проекте. Ошибка в уплотнении способна изменить форму металлической оболочки».

— Подготовка площадки

Параметры сборного водопропускного сооружения

ПараметрЗначениеЧто уточнитьОснованиеСоединениеНазначениеПримечание
ТипСборная стальная гофрированная оболочкаФорму сеченияПодготовленное грунтовое основаниеБолтовые узлыПропуск водного потокаПо проекту
ГеометрияКруглая, арочная или другая расчётнаяСветовой проёмУклон и отметки руслаПо схеме сборкиПроезд и насыпьРазмер не универсален
Ширина листаРабочая и полная — по раскроюКарту стыковГабариты котлованаПерекрытие по чертежуСборка секцийУточнить до выпуска
Толщина сталиПо расчёту нагрузок и стойкостиМарку и сертификатВысоту засыпкиТип болтовНесущая оболочкаНе назначать на глаз
ГофрШаг и высота — по выбранной системеРадиус гибкиГеометрию опиранияСовмещение отверстийЖёсткость конструкцииЗависит от изделия
Защитный слойОцинковка; допзащита при необходимостиУсловия средыВлажность грунтаОбработка соединенийЗащита сталиRAL обычно не требуется
ДлинаПо профилю трассы и спецификацииТорцевые элементыВход и выпускПродольные стыкиПод проездомДеление на секции
КомплектацияСегменты, метизы, узлы примыканияПеречень деталейПодсыпку и откосыПо монтажной схемеГотовый водопропускПроверка ведомости

Сопутствующие решения для соседних конструкций

Металлочерепица

Подходит для скатной кровли служебного здания, но не для устройства водоотвода в насыпи.

Открыть раздел

Сэндвич-панели

Облицовка тёплых строений у площадки обслуживания, не рассчитанная на работу в грунте.

Изучить варианты

Фальцевая кровля

Покрытие хозяйственных построек, где требуется отдельное решение для отвода атмосферной влаги.

Смотреть изделия

Расчёт комплекта, наличие и условия заказа

Чтобы рассчитать стоимость, передайте план трассы, продольный профиль, расчётный расход воды, требуемую форму прохода и ведомость проекта. Если спецификация ещё не готова, сначала определяют расчётную геометрию и нагрузку.

Цена за объём с доставкой формируется из площади заготовок, толщины стали, числа гнутых сегментов, защиты поверхности и количества соединительных деталей. Серийные параметры могут оказаться экономичнее индивидуального раскроя.

Наличие нужной заготовки проверяется перед согласованием заказа. Можно купить недорого напрямую от производителя, однако итоговый выбор следует делать по полной комплектации, а не по цене одного листа.

На участках с технологическими постройками стеновой профнастил применяют для облицовки надземных конструкций, тогда как подземный водоток требует самостоятельного инженерного решения.

По чертежам можно заказать по размерам отдельные сегменты, крепёж и элементы сопряжения. До утверждения ведомости согласовывают транспортные габариты, способ разгрузки и возможность подъезда к месту складирования.

Вопросы по проектированию и сборке водопропуска

Как подбирают отверстие под поток?

+

Нужна ли бетонная подготовка?

+

Чем соединяются гнутые сегменты?

+

Нужно ли герметизировать швы?

+

Какая ошибка при засыпке наиболее опасна?

+

Как сохранить оцинковку до установки?

+

Почему готовую трубу нельзя просто уложить в канаву?

+

Что обследуют в процессе службы?

+

Передача проекта на расчёт сооружения

Для подготовки предложения направьте чертежи, ведомость деталей и сведения о грунтах, расходе воды и транспортной доступности площадки в Москве. Если конструкция разрабатывается впервые, согласуйте исходные расчёты с проектировщиком до выбора геометрии оболочки.
