Профнастил, или профилированный стальной лист, является основой для множества современных строительных решений – от крыш и стен до заборов и несущих перекрытий. Его популярность обусловленой прочностью, легкостью, простотой монтажа и экономичностью. Однако, как и любой металлический материал, профнастил подвержен коррозии – разрушительному процессу, который способен значительно сократить его срок службы и ухудшить внешний вид. Понимание механизмов коррозии и применение эффективных мер защиты и профилактики является ключевым для обеспечения долговечности и надежности конструкций из профнастила.

Что такое коррозия и чем она грозит профлисту?

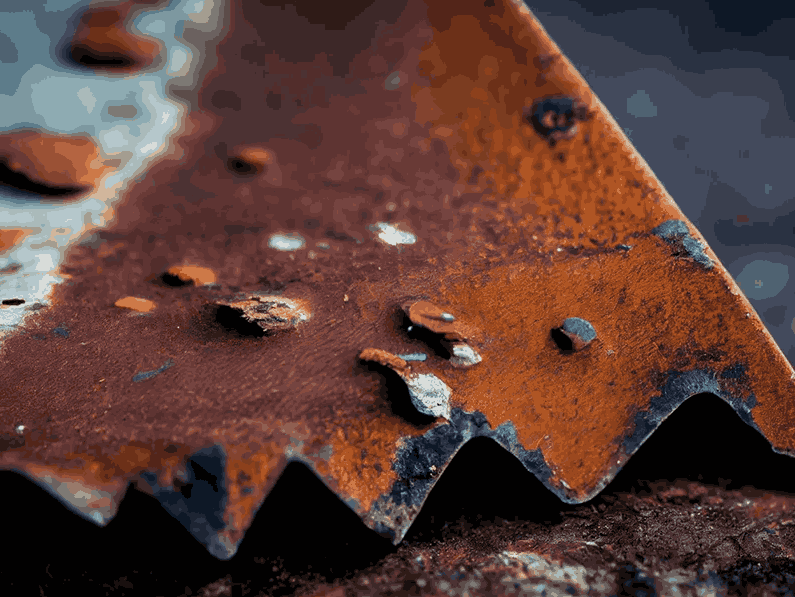

Коррозия – это процесс разрушения металлов в результате их химического или электрохимического взаимодействия с окружающей средой. Для стали, из которой изготавливается профнастил, основным видом коррозии является ржавление – окисление железа под воздействием кислорода и влаги.

Когда сталь вступает в контакт с водой (даже в виде высокой влажности воздуха) и кислородом, на ее поверхности образуется оксид железа, известный как ржавчина. Ржавчина обладает пористой структурой, которая не создает защитного барьера, а, наоборот, способствует дальнейшему проникновению влаги и кислорода, ускоряя разрушение металла.

Опасность коррозии для профнастила

✏️ Потеря прочности: Ржавчина истончает металл, снижая его несущую способность и сопротивляемость нагрузкам.

✏️ Ухудшение внешнего вида: Появление рыжих пятен, шелушение и отслаивание покрытия портят эстетику конструкции.

✏️ Снижение функциональности: Нарушение герметичности кровли, протечки, сквозные отверстия.

✏️ Сокращение срока службы: Незащищенный от коррозии профнастил может выйти из строя в разы быстрее заявленного срока.

✏️ Дополнительные затраты: Необходимость ремонта или полной замены поврежденных элементов.

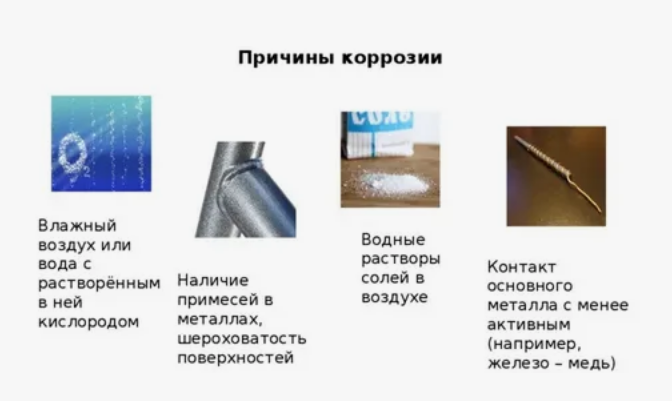

Основные причины возникновения коррозии

Коррозия профнастила редко возникает без причины. Обычно это результат воздействия одного или нескольких агрессивных факторов окружающей среды, а также ошибок при производстве, транспортировке, монтаже или эксплуатации.

— Влага: Вода (дождь, снег, роса, конденсат, высокая влажность) – основной катализатор коррозионных процессов. Длительный контакт с водой, особенно в местах застоя, значительно ускоряет ржавление.

— Кислород: Кислород в воздухе является одним из реагентов в процессе окисления железа.

— Химические загрязнители: Промышленные выбросы, выхлопные газы, содержащие оксиды серы и азота, смешиваясь с влагой, образуют кислотные дожди. Эти кислоты агрессивно воздействуют на металл и полимерные покрытия, ускоряя их разрушение.

— Соль: В прибрежных районах или в местах, где зимой используются дорожные реагенты (соли), солевые растворы значительно ускоряют электрохимическую коррозию, проникая под защитные слои.

— Механические повреждения: Царапины, сколы, истирания, удары – любые повреждения, нарушающие целостность защитного цинкового и полимерного слоев, открывают прямой доступ кислороду и влаге к стальной основе, вызывая очаги коррозии.

— Гальваническая коррозия: Возникает, когда профнастил (сталь) контактирует с другими, более электроотрицательными металлами (например, медью, нержавеющей сталью) в присутствии электролита (влаги). В такой паре сталь выступает анодом и разрушается быстрее.

— Неправильное хранение и транспортировка: Длительное хранение в сырых условиях, без проветривания, в стопках без прокладок, а также повреждения при погрузке/выгрузке могут привести к появлению очагов коррозии еще до начала монтажа.

Многослойная защита профнастила: Невидимый щит

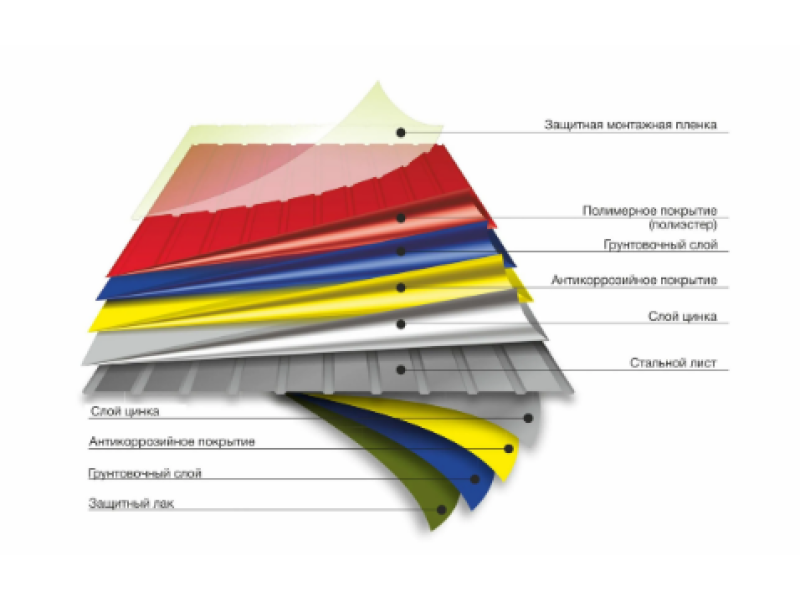

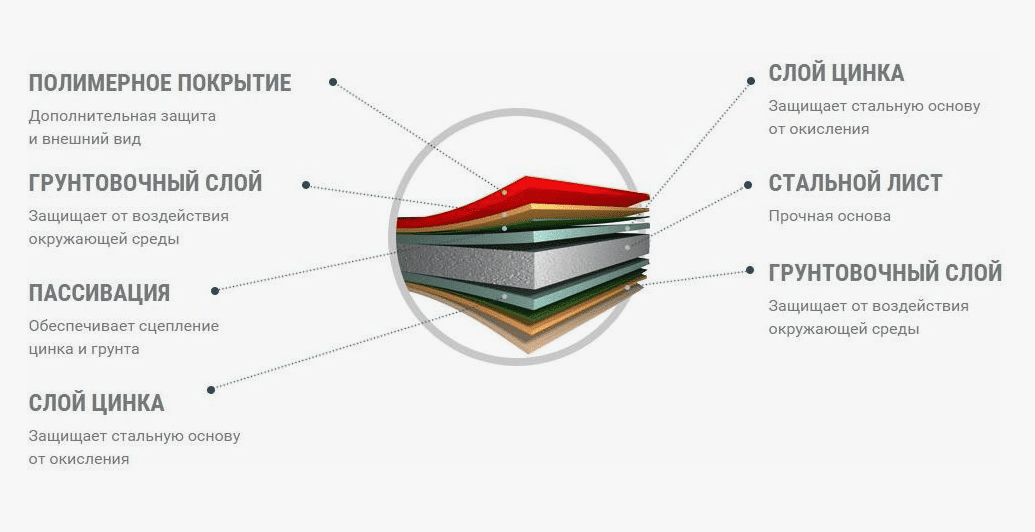

Современный профнастил – это не просто кусок железа, это многослойный материал, где каждый слой выполняет свою функцию в борьбе с коррозией.

✏️ Стальной сердечник (Основа): Это высококачественная холоднокатаная сталь. Она обеспечивает механическую прочность и несущую способность листа. Однако без защиты сталь мгновенно ржавеет.

✏️ Цинковое покрытие (Цинкование/Гальванизация): Первый и один из важнейших защитных слоев. Цинк наносится методом горячего цинкования и создает два вида защиты:

✏️ Барьерная защита: Физически отделяет сталь от агрессивной среды.

✏️ Электрохимическая (жертвенная) защита: Если покрытие повреждено и сталь обнажилась, цинк, будучи более активным металлом, окисляется первым, "жертвуя собой" и защищая сталь от ржавления. Толщина цинкового слоя (например, Z100, Z180, Z275, где цифра – граммы цинка на квадратный метр с двух сторон) напрямую влияет на долговечность.

✏️ Пассивирующий слой: Тонкий неорганический слой, наносимый поверх цинка. Он улучшает адгезию последующих слоев и обеспечивает дополнительную защиту цинкового слоя от быстрого окисления в процессе хранения и подготовки к нанесению грунтовки.

✏️ Слой грунтовки (Праймер): Наносится поверх пассивирующего слоя. Основная функция грунтовки – обеспечить идеальную адгезию (сцепление) полимерного покрытия с металлической основой. Также грунтовка создает дополнительный антикоррозионный барьер.

Полимерное покрытие

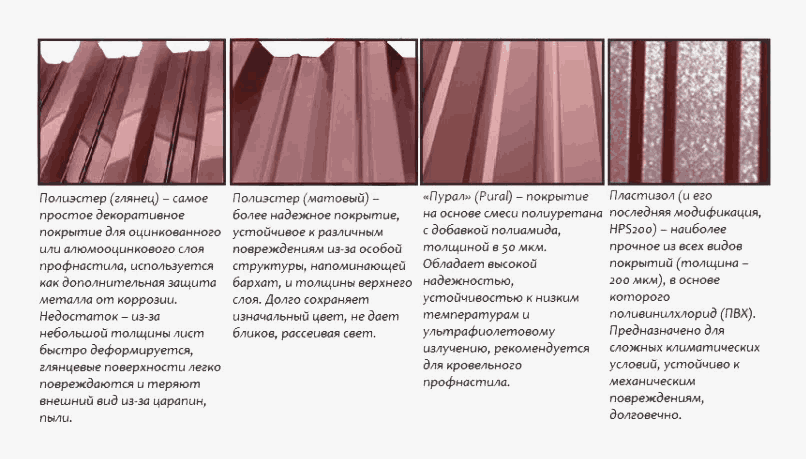

Финишный, декоративный и самый внешний защитный слой, который обеспечивает основную защиту от внешних агрессивных факторов и придает профнастилу цвет. Различные типы полимерных покрытий обладают разной степенью устойчивости:

— Полиэстер (PE): Базовое, экономичное покрытие. Хорошо защищает от коррозии, но менее устойчив к УФ-излучению (может выцветать) и механическим повреждениям.

— Матовый Полиэстер (MattPE): Обладает лучшей УФ-стойкостью и меньше бликует, чем глянцевый, а также лучше скрывает мелкие царапины.

— Пурал (Pural): На основе полиуретана. Высокопрочный, устойчив к УФ-излучению, механическим повреждениям и агрессивным средам. Идеален для суровых климатических условий.

— ПВДФ (PVDF): На основе поливинилденфторида. Максимальная стойкость к УФ-излучению (не выцветает), химическим веществам, загрязнениям и истиранию. Рекомендуется для промышленных и прибрежных зон.

— Пластизол (PVC): Самое толстое покрытие. Очень высокая механическая прочность и стойкость к истиранию. Однако менее УФ-устойчив и не рекомендуется для южных регионов с прямыми солнечными лучами.

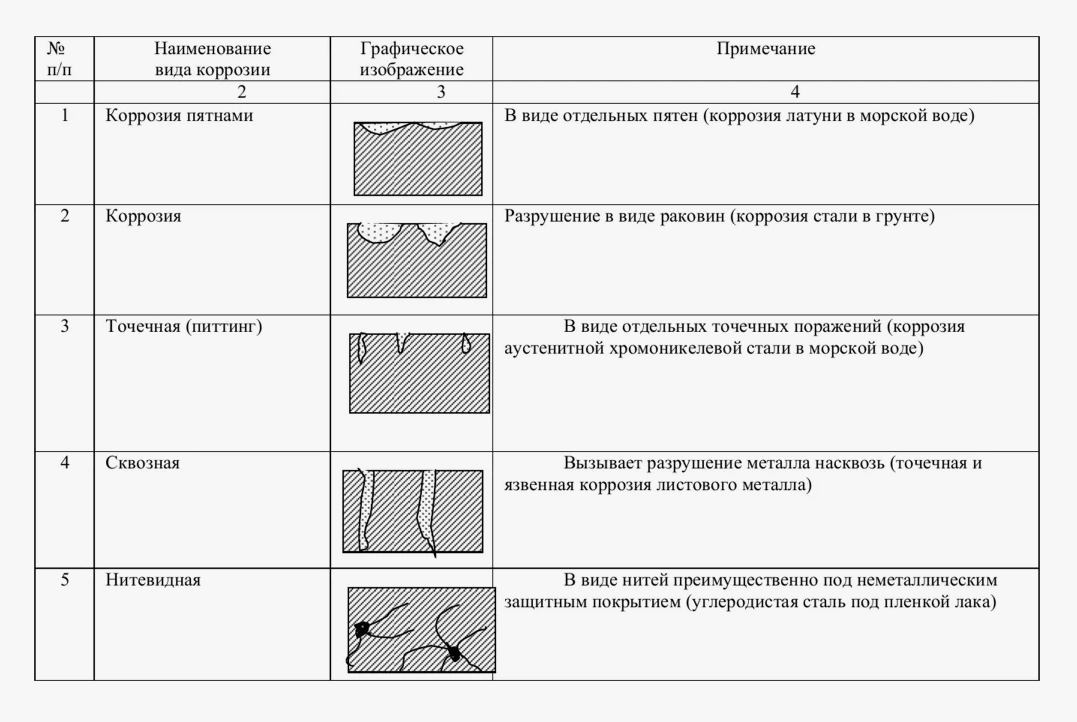

Виды коррозии, оказывающие воздействие на профнастил

Помимо общей коррозии, профнастил может быть подвержен специфическим ее формам:

✏️ Равномерная коррозия: Ржавчина равномерно распространяется по всей поверхности листа, если защитный слой полностью разрушен.

✏️ Точечная (Питтинговая) коррозия: Образование мелких, глубоких точечных разрушений (питтингов) в результате локального нарушения защитного слоя. Часто встречается при воздействии хлоридов (солей).

✏️ Щелевая коррозия: Возникает в узких зазорах или щелях (например, в нахлестах листов, под шайбами саморезов), куда проникает влага, но затруднен доступ кислорода, создавая анаэробные условия для коррозии.

✏️ Гальваническая коррозия: Упомянута выше, когда два разнородных металла контактируют в присутствии электролита.

✏️ Нитевидная коррозия (Filiform Corrosion): Образуется под полимерным покрытием в виде тонких, нитевидных линий, расходящихся от царапин или сколов. Чаще встречается при высокой влажности.

✏️ Кромочная (Торцевая) коррозия: Одна из самых распространенных проблем. Возникает на открытых срезах листа, где цинковый и полимерный слои нарушены. Металл здесь наиболее уязвим.

Профилактика и защита от коррозии на всех этапах

Эффективная защита от коррозии – это результат комплексного подхода, начиная с производства и заканчивая эксплуатацией.

1. На стадии производства и выбора материала:

— Выбор качественного сырья: Используйте профнастил только от проверенных производителей, гарантирующих соответствие стандартам (ГОСТ, EN). Это обеспечит заявленную толщину стали, цинкового и полимерного слоев.

— Достаточная толщина цинкового слоя: Выбирайте профнастил с маркировкой не ниже Z180 (180 г/м² цинка), а для агрессивных сред (прибрежные зоны, промышленные) – Z275.

— Выбор оптимального полимерного покрытия: Для солнечных регионов – ПВДФ или Пурал. Для агрессивных сред – ПВДФ. Для общего применения – качественный Полиэстер или Матовый Полиэстер.

— Толщина металла: Чем толще сталь (0.5 мм и более), тем она прочнее и дольше сопротивляется сквозной коррозии даже при повреждении покрытия.

2. Транспортировка и хранение

✏️ Аккуратная погрузка/разгрузка: Избегайте механических повреждений листов.

Правильное хранение:

✏️ Храните профнастил в сухом, хорошо проветриваемом помещении или под навесом.

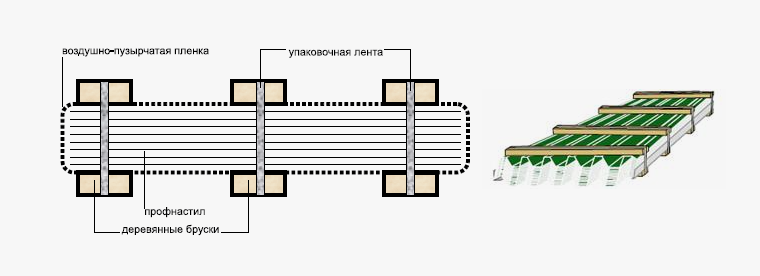

✏️ Листы должны быть уложены на ровные деревянные бруски (прокладки) высотой не менее 20 см, с небольшим уклоном для стока конденсата.

✏️ Избегайте прямого контакта с землей или бетоном.

✏️ Не храните профнастил в плотных стопках длительное время без прокладок, чтобы избежать "белой ржавчины" (коррозии цинка от конденсата).

3. Монтаж – критический этап

Правильный инструмент для резки: Категорически запрещено использовать абразивные диски ("болгарку")! Высокая температура, возникающая при резке, выжигает цинковое и полимерное покрытия по краям среза, делая металл беззащитным перед коррозией. Используйте только:

— Электрические или ручные ножницы по металлу.

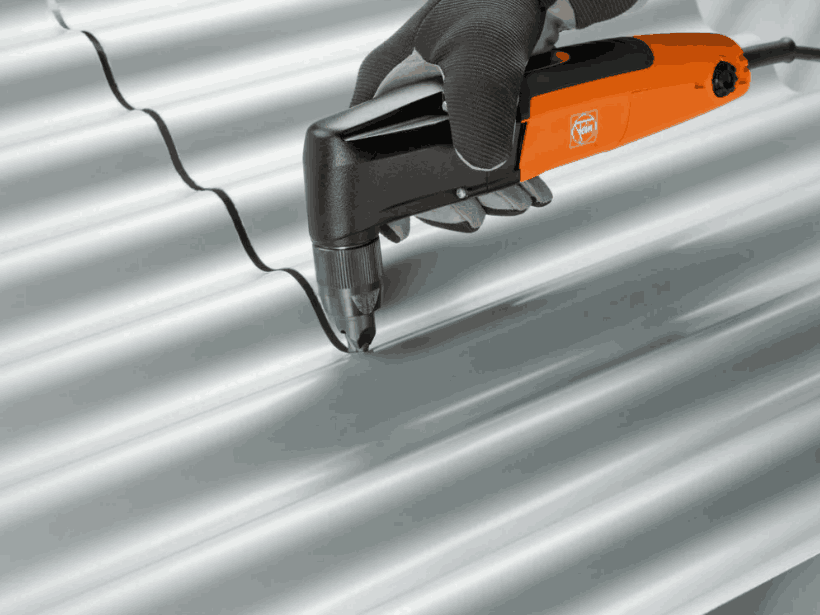

— Вырубные ножницы (ниблер).

— Дисковую пилу с твердосплавными дисками для резки металла (при низкой скорости и без перегрева).

После резки рекомендуется обработать срезы защитным полимерным составом или специальной краской для кромок.

✏️ Качественный крепеж: Используйте только специальные кровельные саморезы с пресс-шайбой и неопреновой (резиновой) прокладкой. Они обеспечивают герметичность отверстия и предотвращают гальваническую коррозию, так как головка самореза (обычно оцинкованная или окрашенная) не контактирует напрямую с профнастилом.

✏️ Герметизация стыков и нахлестов: Тщательно герметизируйте все нахлесты, примыкания и места прохождения элементов (дымоходы, вентканалы) с помощью бутилкаучуковых лент, мастик или силиконовых герметиков, предназначенных для наружных работ.

✏️ Защита от гальванической коррозии: Избегайте прямого контакта профнастила с другими металлами (например, медными водостоками, элементами из черного металла без защиты). Используйте диэлектрические прокладки, если контакт неизбежен.

✏️ Удаление металлической стружки: После резки и сверления немедленно удаляйте всю металлическую стружку и опилки с поверхности профнастила. Оставленные частицы ржавеют и оставляют пятна, а также могут повредить покрытие.

✏️ Ремонт мелких повреждений: Любые царапины, сколы, возникшие при монтаже, необходимо незамедлительно подкрасить специальной ремонтной эмалью в тон покрытия.

4. Эксплуатация и Обслуживание

— Регулярная очистка: периодически (1-2 раза в год) очищайте поверхность профнастила от грязи, пыли, листьев, веток, мха, птичьего помета. Используйте мягкую щетку и водный раствор моющего средства. Избегайте абразивных чистящих средств.

— Контроль состояния: Регулярно осматривайте профнастил на предмет появления царапин, вздутий, очагов ржавчины.

— Своевременный ремонт: При обнаружении повреждений немедленно приступайте к ремонту. Мелкие царапины обрабатываются ремонтной эмалью. При серьезных повреждениях может потребоваться замена секции.

— Обеспечение вентиляции: Для кровель крайне важно обеспечить достаточную вентиляцию подкровельного пространства, чтобы предотвратить образование конденсата, который является источником влаги и способствует коррозии изнутри.

— Снежные нагрузки: Своевременное удаление больших скоплений снега с кровли не только снижает нагрузку, но и предотвращает длительный контакт профнастила с талой водой. Установка снегозадержателей поможет предотвратить лавинообразный сход снега, который может повредить покрытие.

Коррозия – это постоянная угроза для профнастила, но это угроза, с которой можно и нужно эффективно бороться. Защита от коррозии начинается на стадии выбора качественного материала с соответствующим цинковым и полимерным покрытием, продолжается через аккуратную транспортировку и хранение, достигает своего пика при грамотном монтаже с использованием правильных инструментов и крепежа, и завершается регулярным уходом и своевременным ремонтом в процессе эксплуатации. Только комплексный и ответственный подход ко всем этим этапам гарантирует, что ваш профнастил будет служить долгие десятилетия, сохраняя свою прочность, функциональность и безупречный внешний вид.
