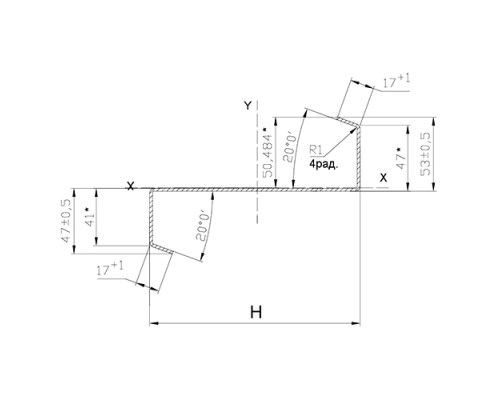

Прогон Z-образный h200х3000, 2,0 мм

Ширина как расчетный параметр

В названии прогона Z-образного h200х3000, 2,0 мм отдельная рабочая ширина не указана, поэтому придумывать ее для расчета нельзя. Для раскладки следует использовать подтвержденные параметры позиции: геометрию h200, длину элемента 3000 и толщину 2,0 мм, а недостающие размеры брать только из проектных данных. Такой порядок особенно важен при сравнении нескольких Z-профилей, у которых совпадает высота, но различаются другие размеры или толщина.

Влияние ширины на расчет:

Раскладка по плоскости

Элементы длиной 3000 распределяют по предусмотренной проектом линии так, чтобы места соединения не определялись случайно. h200 необходимо сверить с геометрией каркаса, а толщину 2,0 мм — с обозначением позиции и крепежной схемой. При раскладке отдельно отмечают крайние участки и возможную подрезку, поскольку длина 3000 относится к исходному элементу. Если для узла требуется дополнительный размер профиля, его следует получать из чертежа, а не выводить из обозначения h200.

Преимущества:

• Формат 3000 дает понятную основу для разбивки по длине
• h200 позволяет отличить профиль от меньших типоразмеров
• Толщина 2,0 мм явно задана в наименовании
• Z-форма фиксирует тип профильного элемента
• Недостающие размеры не заменяются предположениями
• Позицию удобно сверять с проектной ведомостью

Для этого прогона расчет должен начинаться с фактической длины участка и количества элементов формата 3000. Значение h200 и толщина 2,0 мм проверяются отдельно, а рабочую ширину или иные неуказанные размеры можно использовать только после подтверждения проектом. В итоговой ведомости полезно сохранять полное наименование, чтобы монтажная бригада видела отличие этой позиции от h200х3000 толщиной 1,5 мм.
