Теплоизоляционная оболочка здания
Сэндвич-панели из минеральной ваты в Москве
Купить трехслойные элементы с каменной сердцевиной можно для стеновых и кровельных контуров, где одновременно важны теплоизоляция, огнестойкость и аккуратная заводская геометрия. Стальные обкладки защищают утепляющий слой, а замковая кромка помогает собрать непрерывную наружную оболочку.
Как устроена трехслойная ограждающая система
Рабочий результат зависит от сочетания сердцевины, стальных листов, геометрии кромок и правильно выбранного способа фиксации.
Что дает базальтовое заполнение
Внутренний слой из каменного волокна нужен там, где требуется сочетать сохранение тепла и повышенные требования к пожарной безопасности. Материал хорошо работает в производственных корпусах, складских помещениях и технических блоках. На этапе строительства внешнего периметра площадки отдельно может применяться гофролист, чтобы временное ограждение не мешало сборке основного контура.
До запуска проекта определяют необходимую толщину сердцевины, ориентацию элементов, тип наружной поверхности и схему примыканий. От этих параметров зависят масса участка, число опор и удобство дальнейшей установки.
Примеры применения

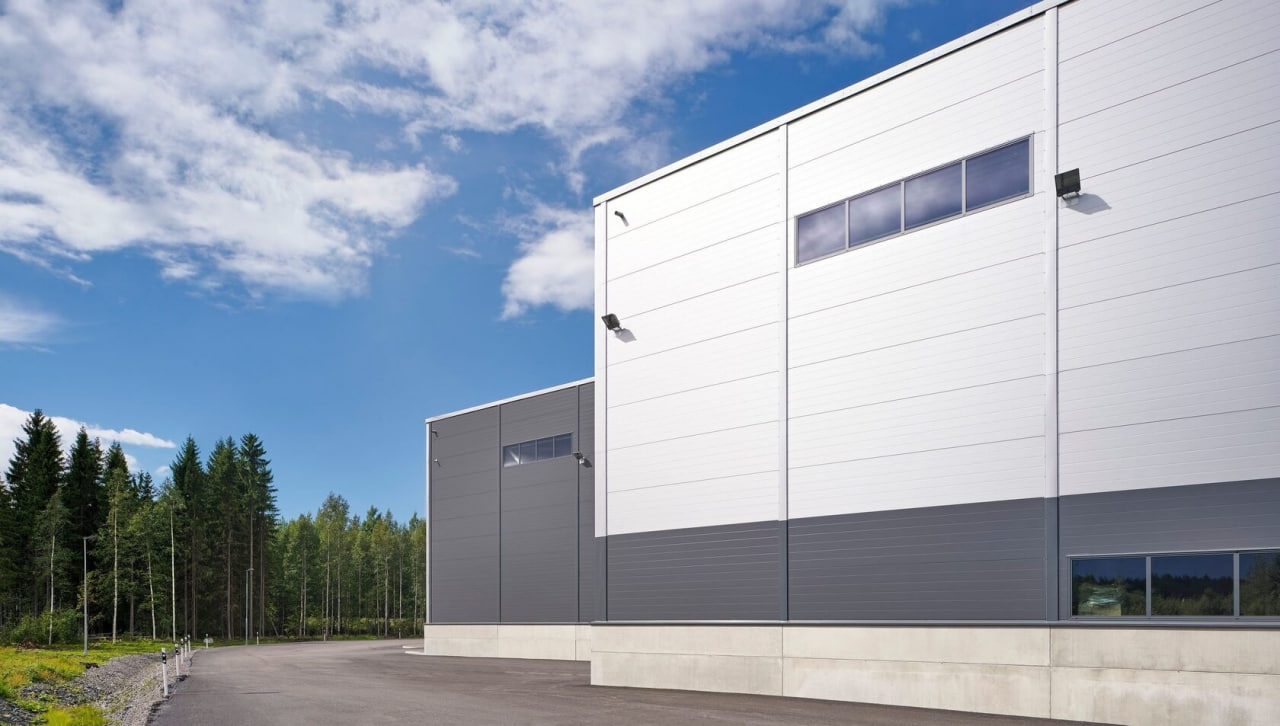

Как выглядит материал на разных типах зданий

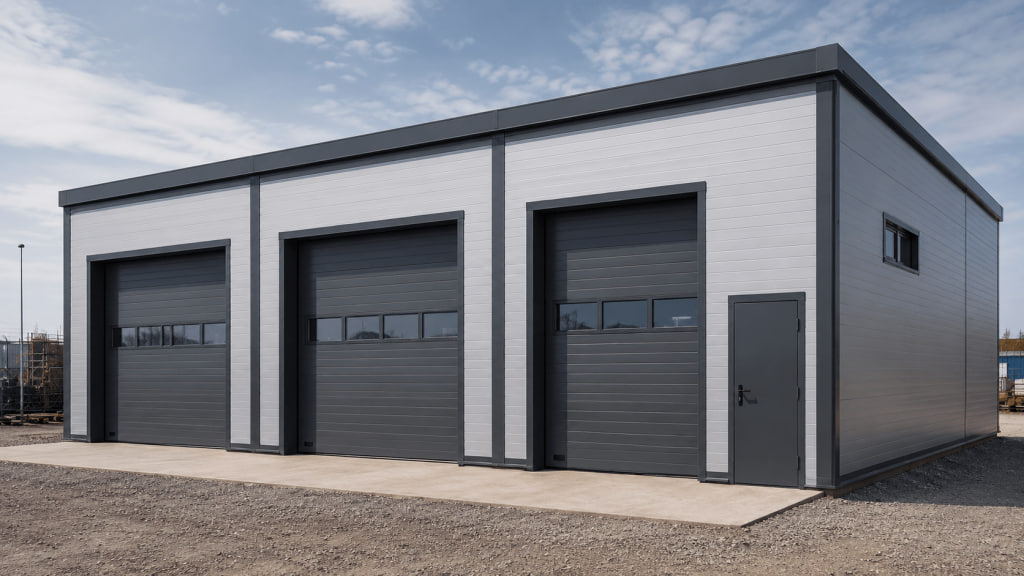

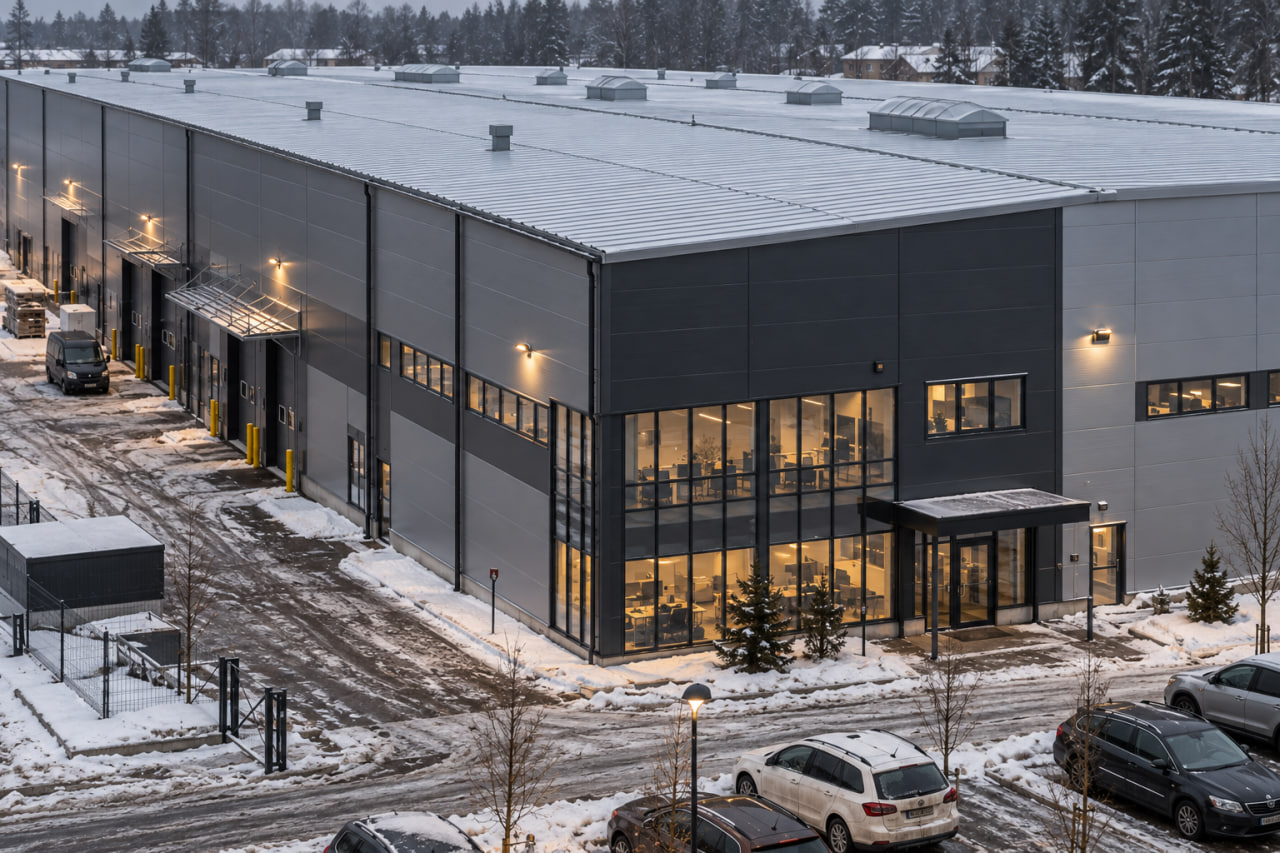

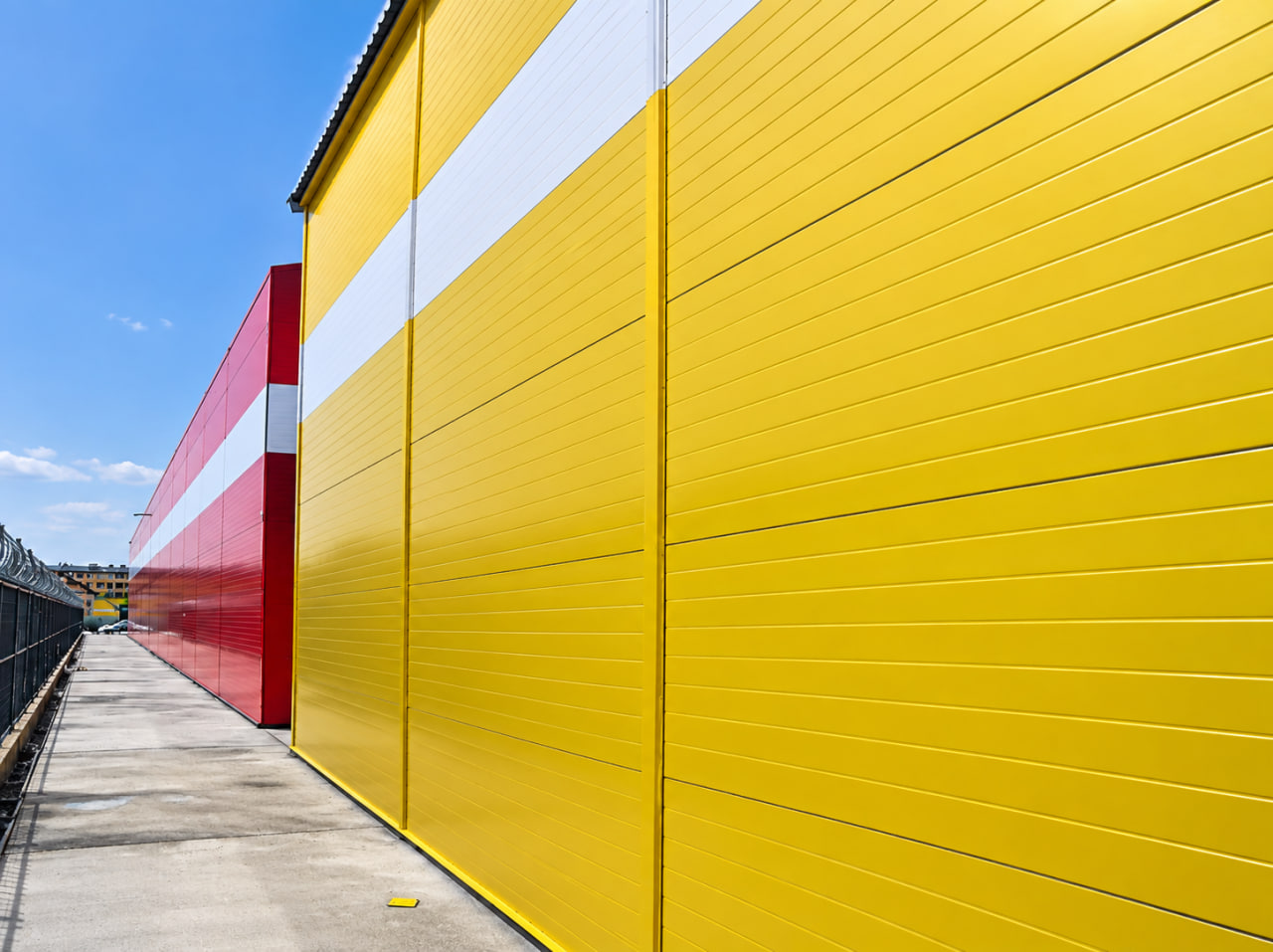

Четыре примера показывают различия между крупной стеновой плоскостью, компактным павильоном, производственным корпусом и реконструируемым объектом.
Что проверить до выбора толщины и замка
Сначала определяют назначение ограждения, затем нагрузку на каркас, температурный режим и условия эксплуатации.
Признаки качественной сборки
У готового элемента оценивают ровность лицевой поверхности, плотность приклейки сердцевины, отсутствие расслоений и целостность замковой кромки. Защитная пленка не должна иметь глубоких повреждений до монтажа. Для легких вспомогательных сооружений на отдельном основании могут использоваться винтовые сваи, если конструктивная схема допускает такой способ устройства фундамента.
Сердцевина 100–120 кг/м³Плотный продольный стыкСтальные обкладкиЗащитная пленка
Исходные данные проекта
- НазначениеНаружная оболочка, внутренняя перегородка или верхний контур
- ОснованиеМеталлический либо железобетонный каркас
- Ключевой параметрТолщина теплоизоляционного слоя и длина пролета
- РискНеплотный стык, поврежденная кромка или неправильная фиксация
Три параметра, которые влияют на конструкцию
Толщина сердцевины, форма соединения и наружная поверхность подбираются не отдельно, а в привязке к конкретному узлу.
A
Толщина теплоизоляции

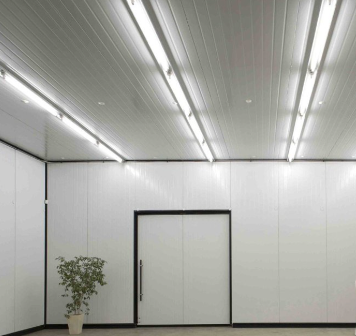

Небольшая толщина подходит для внутренних зон и неотапливаемых помещений. Для постоянного температурного режима выбирают более массивную сердцевину, ориентируясь на теплотехнический расчет.
B

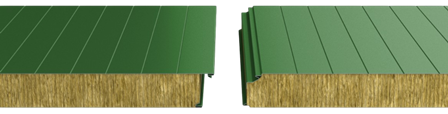

Геометрия стыка
Скрытый стык делает плоскость визуально спокойнее и уменьшает количество открытых крепежных точек. Важна точность каркаса: при перекосах качественно состыковать длинные элементы сложнее.
C

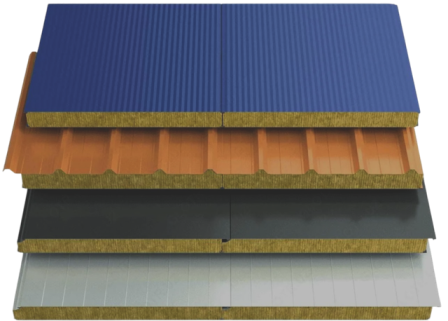

Наружный защитный слой
Полиэстер подходит для большинства стандартных задач. Более стойкие системы применяют там, где поверхность сильнее нагревается, чаще контактирует с влагой или нуждается в особой фактуре.
Инженерные трассы учитывают заранее
Крепеж труб и водоприемных элементов лучше привязать к несущему каркасу до закрытия фасада. Если проектом предусмотрены водосточные системы, места их фиксации размечают заранее, чтобы позднее не нарушать наружный лист.
Рабочие характеристики изделия
Основные значения для проектирования, раскладки, транспортной подготовки и монтажа.
| Параметр | Значение |
|---|---|
| Конструкция | Трехслойный металлический элемент с сердцевиной из каменного волокна |
| Назначение | Наружные стены, внутренние перегородки и кровельные участки |
| Толщина изделия | 50, 80, 100, 120, 150 или 200 мм |
| Рабочая ширина | 1000 мм; для отдельных кровельных исполнений 1150 мм |
| Габаритная ширина | Около 1040 или 1190 мм в зависимости от кромки |
| Длина | 1000–12000 мм |
| Стальные обкладки | 0.5 / 0.5 мм |
| Сердцевина | Каменное базальтовое волокно |
| Плотность | 100–120 кг/м³ |
| Теплопроводность | Около 0.042 Вт/(м·К) |
| Защитная поверхность | PE, Pural либо Printech |
| Палитра | Подбор оттенка по каталогу RAL |
| Марка стали | 08пс, С250 или С350 |

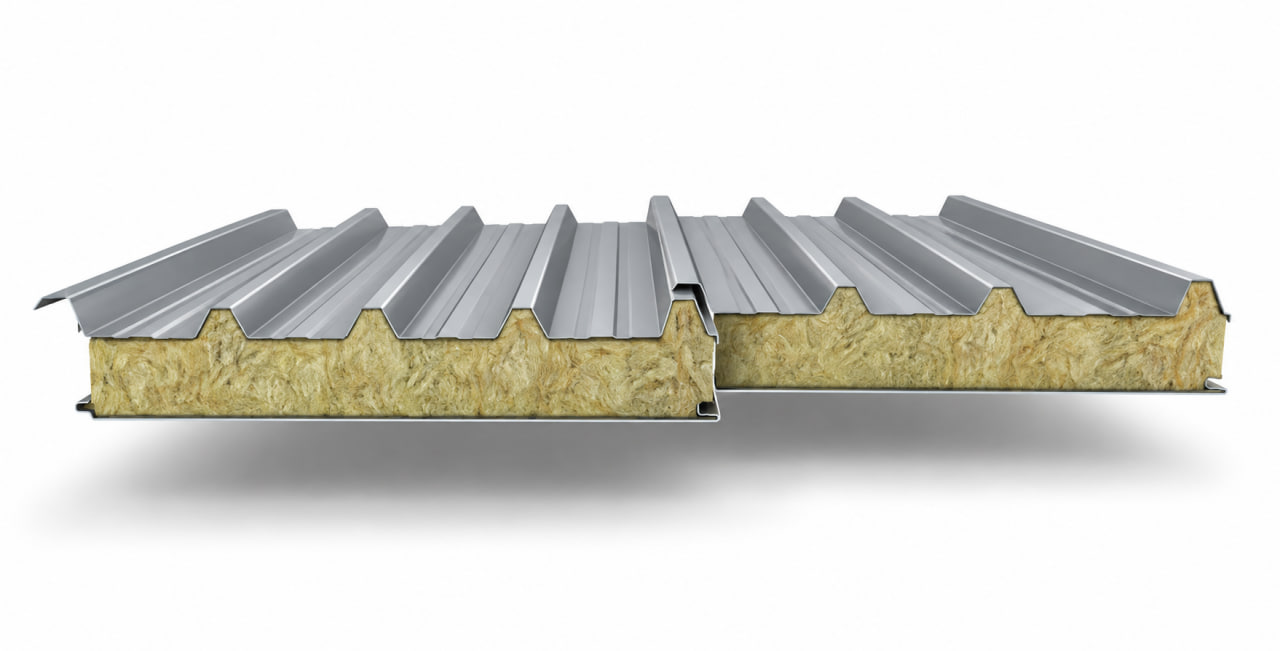

| Профилирование | Микрорельеф для стеновых вариантов; более высокий профиль для верхнего контура |
| Соединение | Шип-паз, скрытая или открытая кромка |
| Масса | Ориентировочно 18–25 кг/м² |
| Пожарные свойства | Негорючая минеральная сердцевина |
| Температура эксплуатации | От −60 °C до +80 °C |
| Основание | Металлический каркас или железобетонные колонны |
| Крепеж | Саморезы с EPDM-шайбой и другие проектные метизы |
| Шаг фиксации | Определяется расчетом с учетом высоты и ветрового воздействия |
| Торцевое сопряжение | По проектному узлу с уплотнением |
| Герметизация | Бутилкаучуковая лента либо совместимый герметик |
| Хранение | На ровных подкладках под укрытием, без контакта торцов с водой |
| Ограничения | Для химически агрессивной среды требуется специальное защитное исполнение |
Смотрите также
Материалы для других конструктивных задач, когда требуется иной профиль, тип поверхности или схема несущего узла.
Ошибки, которые приводят к переделке
Проблемы чаще появляются из-за неправильной резки, поврежденных торцов, перекошенного основания и чрезмерной затяжки крепежа.
Что делать нельзя
- Перегревать окрашенную кромку абразивным инструментом.
- Оставлять открытую сердцевину под осадками во время хранения.
- Затягивать крепеж до заметного продавливания наружного листа.
- Собирать длинную плоскость на каркасе с локальными перепадами.
- Закрывать стык до удаления стружки и строительного мусора.
Что настораживает при приемке
- На торце заметно отделение сердцевины от металлической обкладки.
- Кромка замка деформирована и не соединяется без усилия.
- На лицевой стороне есть глубокие царапины до металла.
- Пачка долго находилась под открытым дождем или снегом.
- Маркировка партии не позволяет сопоставить элементы одного заказа.
Последовательность от замера до готового контура
Работу разбивают на пять этапов, чтобы не возвращаться к переделке стыков после закрытия большой площади.
- 1
Обмер
Фиксируют размеры участков, проемы, отметки опор и места сложных примыканий.
- 2
Раскладка
Определяют направление элементов, длину отдельных позиций и положение крайних стыков.
- 3
Проверка каркаса
Контролируют плоскость опор и расстояние между точками фиксации до начала обшивки.
- 4
Подготовка
Осматривают кромки, очищают поверхности и группируют детали по зонам установки.
- 5
Сборка
Последовательно стыкуют элементы, фиксируют их по проектной схеме и проверяют герметичность соединений.
Дополнительно к товару
Комплектующие для закрытия примыканий, фиксации к основанию и оформления углов.
Доборные элементы кровли
Фасонные планки для стыков, кромок и переходов между соседними плоскостями.
ПерейтиСаморезы металл-металл
Метизы для надежной фиксации тонколистовой обкладки к металлическому основанию.
ПерейтиВертикальная угловая сэндвич-панель
Готовый угловой элемент для аккуратного поворота наружной оболочки.
ПерейтиОтветы перед монтажом
Короткие пояснения по резке, расчету количества, холодному периоду и выбору шага фиксации.
Чем безопасно резать окрашенный металл
Используют инструмент, который не перегревает кромку. После подрезки удаляют стружку и проверяют целостность защитного слоя.
Как определить количество элементов
Площадь разбивают по рабочей ширине и длине выбранных позиций, после чего отдельно учитывают проемы, углы и технологическую подрезку.
Что важно при зимней установке
Холодную наружную поверхность нельзя резко перегибать. Открытые торцы следует защищать от снега и талой воды до полного закрытия узла.
От чего зависит шаг крепежа
Его назначают по расчетной нагрузке, высоте здания, типу каркаса и длине отдельного элемента.
Как проверить стык после сборки
Соединение должно сходиться без принудительного изгиба, а уплотнение — располагаться непрерывно по всей длине примыкания.
