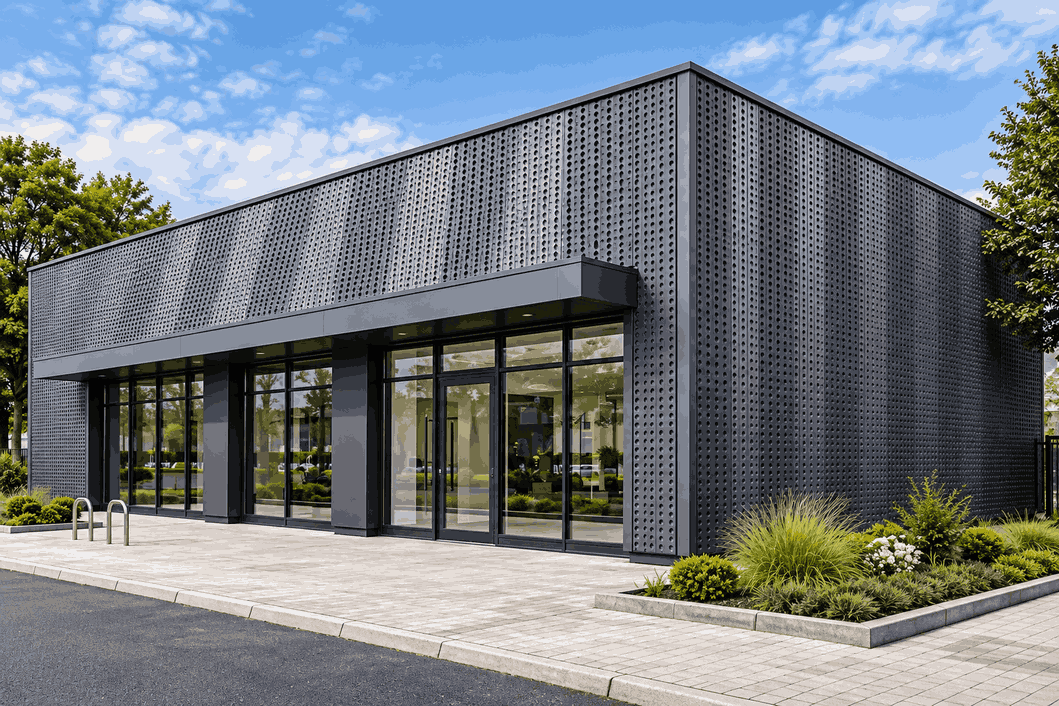

Когда стене нужна проницаемая облицовка

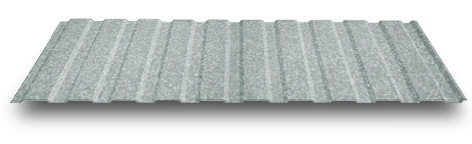

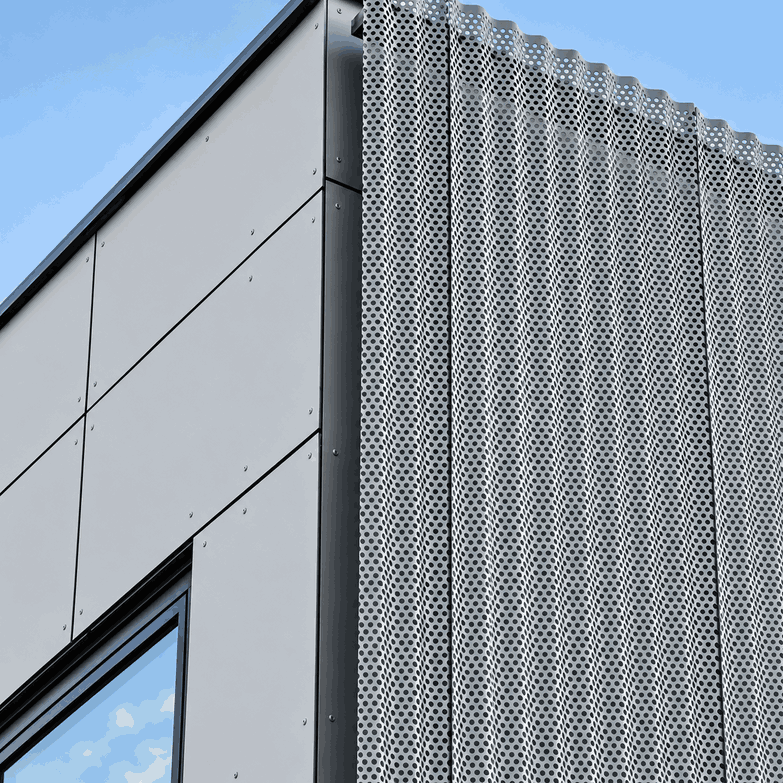

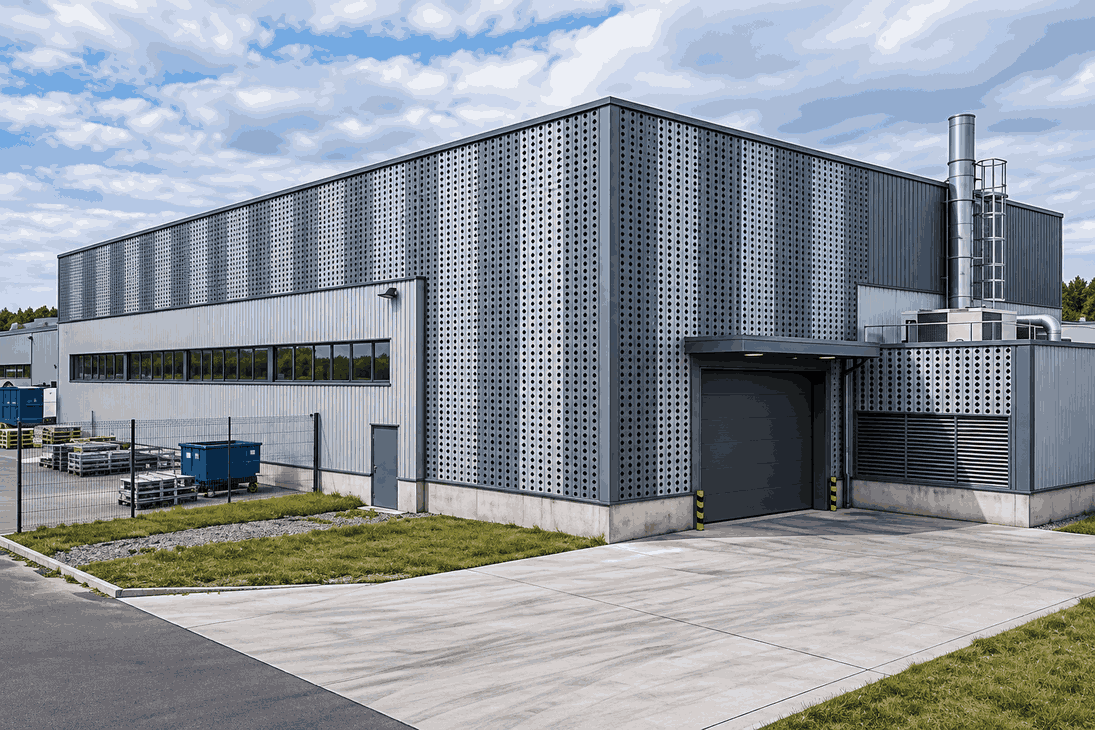

Перфорированный лист стеновой Т-14 оформляет технические зоны и фасады, сохраняя проход воздуха через отверстия. Волна высотой 14 мм задаёт ритм поверхности, а освещение меняет восприятие сквозного рисунка.
Полная ширина — 1157 мм, рабочая — 1120 мм. Если на объекте используется профнастил, открытые вставки выделяют в ведомости: одинаковый цвет не гарантирует совпадения геометрии.
За наружной обшивкой предусматривают теплоизоляцию и защиту от осадков, если они необходимы зданию.
Размеры и исполнения для спецификации
Укажите толщину основы, длины, покрытие и оттенок. Для перфорации задают размер отверстий и расстояние между центрами.
| Параметр | Значение |
|---|---|
| Тип | Перфорированный стеновой профилированный лист Т-14 |
| Назначение | Наружная обшивка, разделительные экраны, декоративные ограждения |
| Толщина | Соответствует выбранной стальной заготовке |
| Рабочая ширина | 1120 мм |
| Полная ширина | 1157 мм |
| Длина | От 0,5 до 14 м по ведомости раскроя |
| Толщина металла | 0,5 / 0,55 / 0,6 / 0,65 / 0,7 мм |
| Утеплитель | Не применяется |
| Плотность утеплителя | Не применяется |
| Теплопроводность | Для оценки теплозащиты нужен состав всей стены |
| Покрытие | Цинк, алюцинк, полиэстер, полиэстер-М, полиуретан |
| Цвет RAL | Оттенок выбирают из доступных для исполнения |
| Марка стали | Согласно сертификату на металл |
| Высота профиля | 14 мм |
| Соединение | Перекрытие соседних волн с креплением метизами |
| Вес | Рассчитывают с учётом металлоёмкости и площади отверстий |
| Пожарные свойства | Принимают по документации на выбранный вариант |
| Диапазон эксплуатации | Устанавливается проектом с учётом покрытия |
| Основание | Подсистема с проверенной несущей способностью |
| Фиксация | Проектный крепёж; возможны саморезы с шайбой EPDM |
| Шаг крепления | Назначается расчётом для конкретного каркаса |
| Нахлёст | Боковое перекрытие волны; торцевой стык по чертежу |
| Герметизация | В пределах предусмотренных закрытых соединений |
| Хранение | Сухое место, ровные опоры, отсутствие скоплений воды |
| Ограничения | Не служит самостоятельной несущей стеной или водонепроницаемой преградой |
Как сохранить геометрию при установке
Сначала выверяют направляющие: неровные опоры могут вызвать деформацию при затягивании винтов. Первое полотно проверяют до окончательного закрепления.
Когда в оформлении здания присутствует металлочерепица, переход к экрану разрабатывают отдельно. Кровельная обрешётка не определяет расположение фасадных опор.
Режьте без перегрева покрытия, убирайте стружку, защищайте срезы совместимым составом. Уплотняйте только указанные в чертеже соединения.
Заявка, по которой удобно собирать комплект
Присвойте участкам фасада обозначения. Укажите количество повторяющихся деталей и размеры нестандартных — комплект будет проще сверить с чертежом.
Если для территории выбран евроштакетник, внесите ограждение отдельной строкой. Это позволит разнести крепёж и отделочные детали по назначению.
Нанесите на эскиз проёмы, углы и примыкания. Они определяют раскрой крайних полотен и потребность в планках.
- обозначьте направление укладки;
- отметьте границы перфорированных зон;
- сопоставьте оттенок с соседними материалами;
- составьте перечень деталей для каждого участка.
