Арочный профнастил С21ПГ в Москве

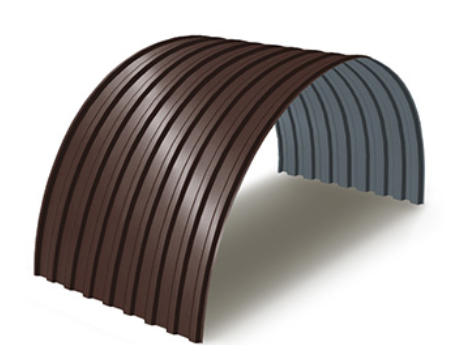

Арочный профнастил С21ПГ — стальной лист с трапециевидной волной высотой 21 мм, которому на производстве придают заданную продольную кривизну. В Москве его заказывают для навесов, ангаров и козырьков. Рабочая ширина — 1000 мм, полная — 1051 мм. Радиус и длину согласуют по чертежу каркаса.

Ценаот 302,46 ₽/м²

Срокиизготовление — 1–3 дня

Доставка2–5 дней по Москве

Гарантия15 лет по условиям заказа

Мин. заказот 50 м²

Перейти в каталог Задать вопрос

Как изготавливают арочный профнастил С21ПГ

Сначала плоскую стальную заготовку формуют в трапециевидный профиль. Затем на специальном оборудовании ей задают продольный изгиб. Так готовая дуга ложится на прогоны без принудительного подгиба.

Пример сопряжения металлических элементов, иллюстрация

Почему важна раскладка по дуге

С21ПГ повторяет заданную кривую, но не заменяет расчёт каркаса. Шаг прогонов, направление укладки и расположение поперечных соединений определяют по снеговой и ветровой нагрузке. На кровле водосточные системы подбирают с учётом того, где заканчивается дуга и куда направлен сток.

При несовпадении заводского радиуса и фактической геометрии опор на листе возникают дополнительные напряжения. Из-за этого расходятся кромки и нарушается плотность соединений. До запуска сверяют шаблон дуги.

Геометрия и детали

Что проверить по образцам и чертежам

Галерея показывает отдельные металлоизделия и соединительные детали, а не готовую радиусную кровлю. По таким снимкам нельзя определить кривизну заготовки. Для проверки цвета и рельефа запросите образец, а размеры сверяйте по чертежу.

Оцинкованный соединительный элемент, иллюстрация

Металлический элемент в тёмно-сером исполнении

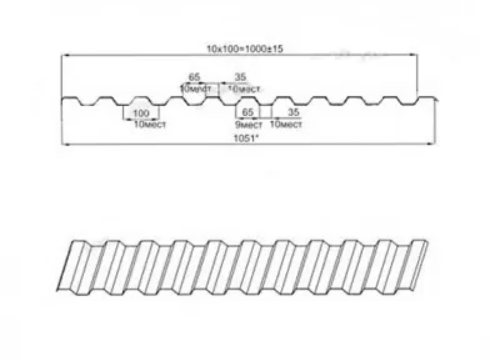

Пример схемы отверстий и размеров металлического профиля

Стальной профиль, демонстрационная фотография

Для каких объектов подходит радиусный лист

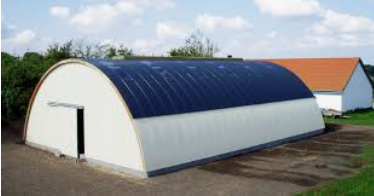

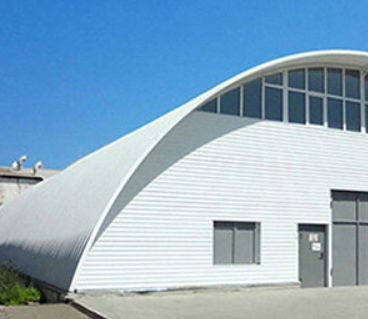

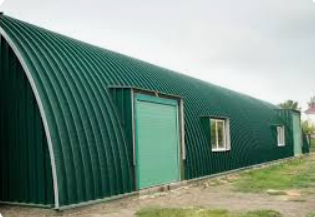

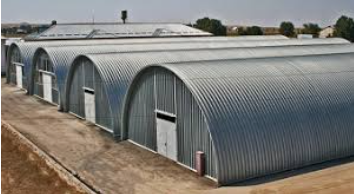

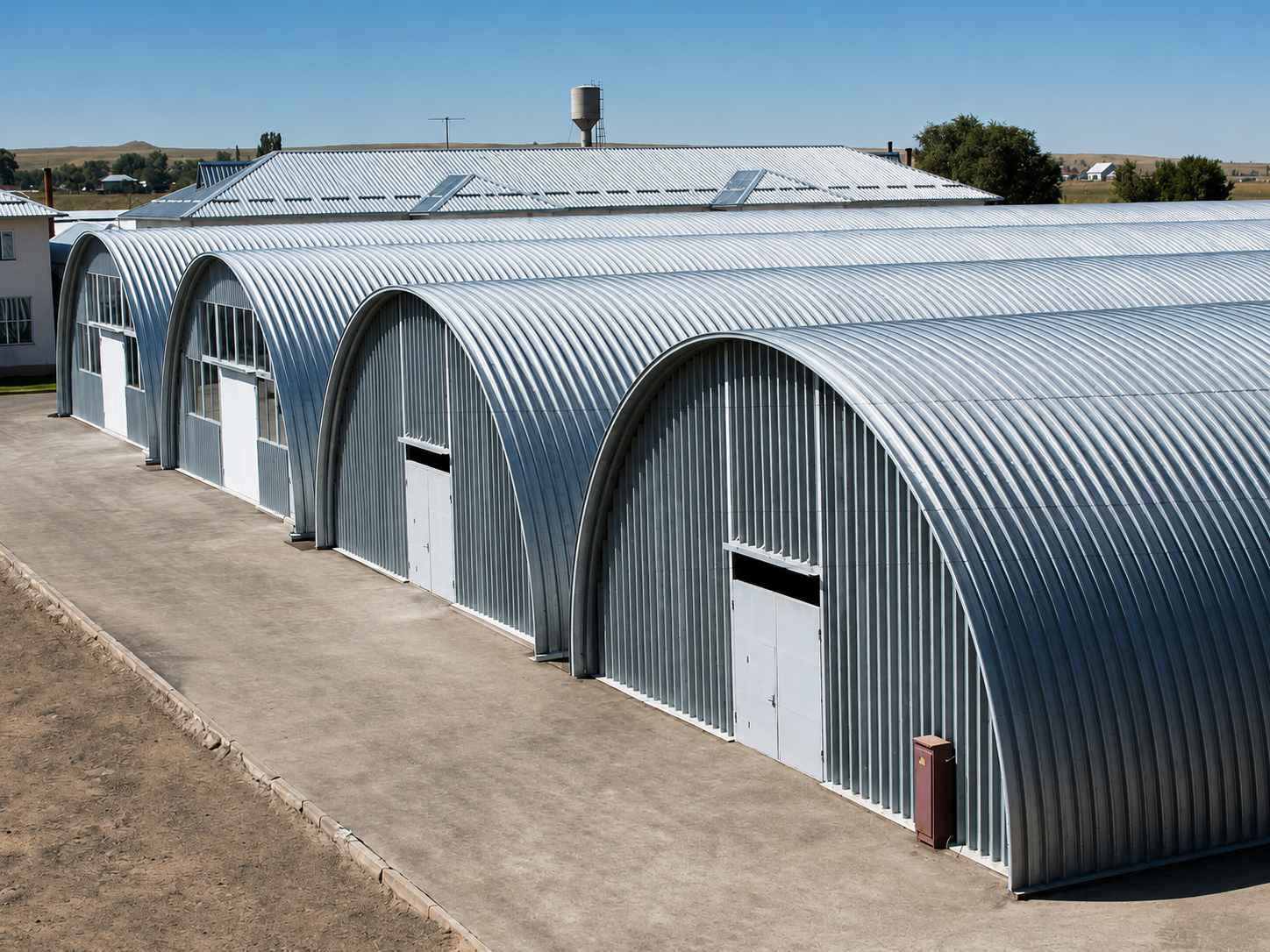

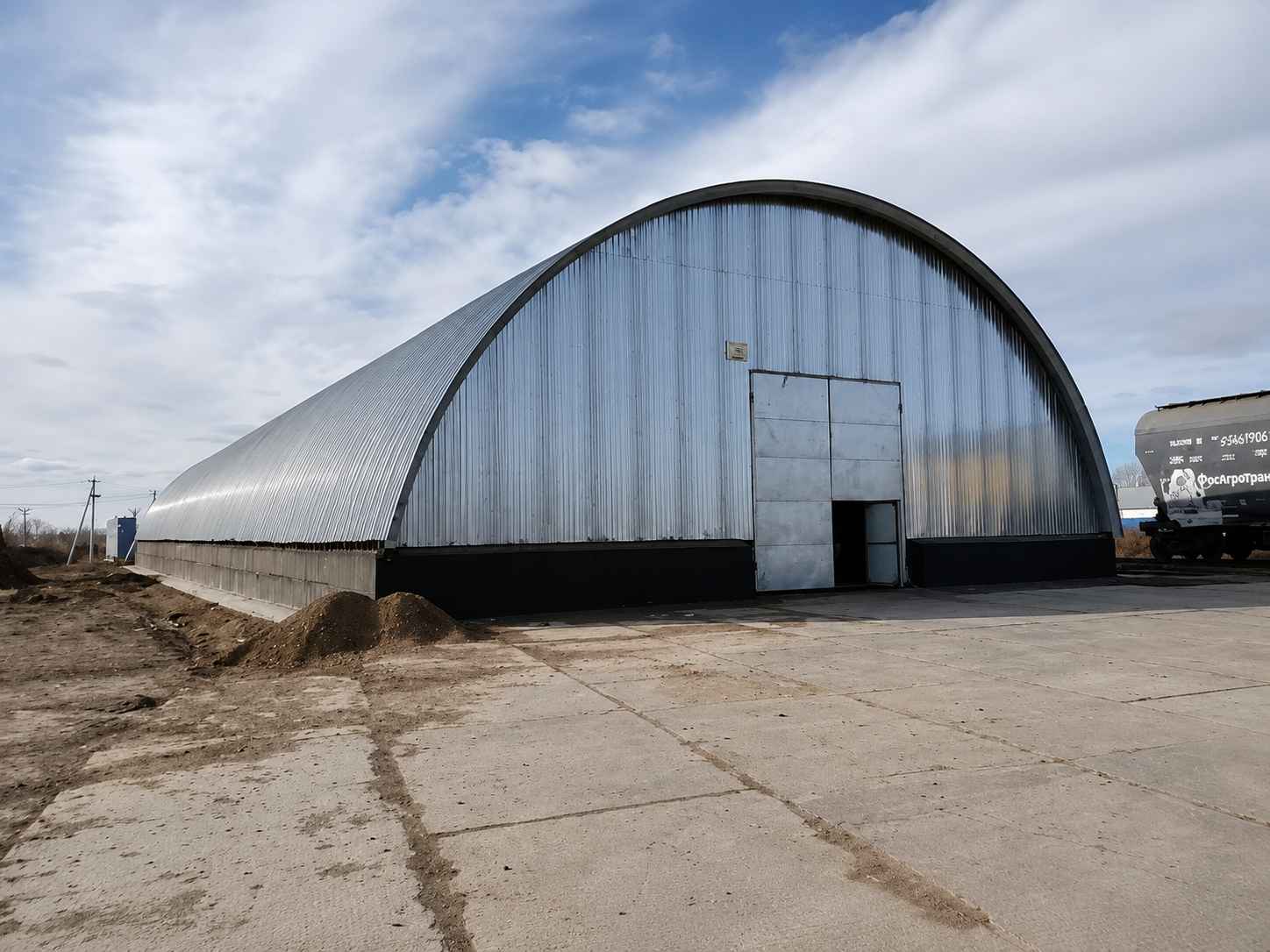

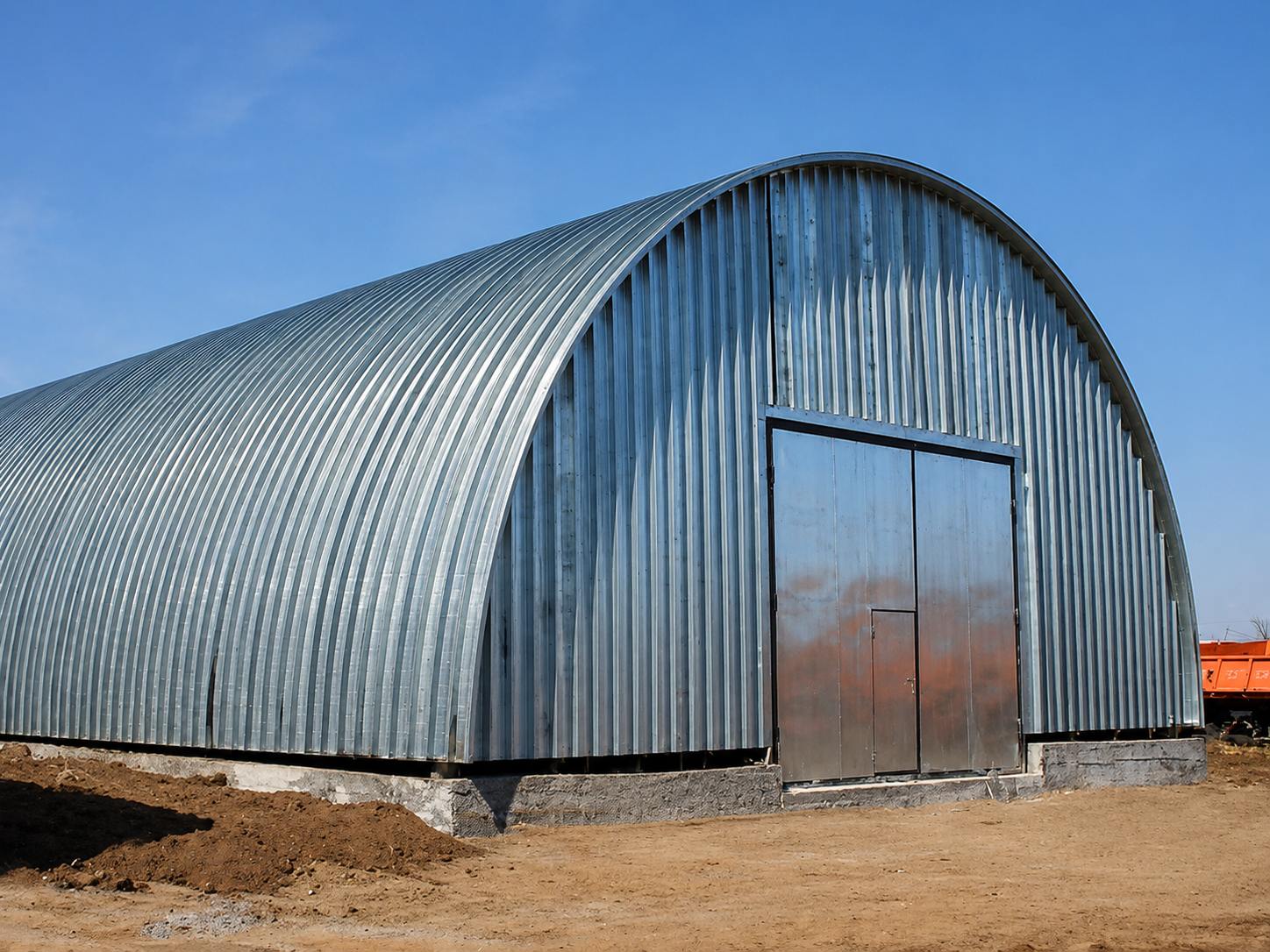

Такую оболочку используют там, где поверхность должна идти плавной дугой: над стоянкой техники, вдоль производственного прохода, на козырьке большой длины или на арочной кровле. На складе важен пролёт, в галерее — водоотвод. Опорную схему выбирают отдельно для каждого объекта. Для навеса у въезда заранее определяют зону возможного снегового мешка и высоту проезда транспорта. В местах примыканий проверяют, где будет стоять уплотнитель и можно ли добраться до винтов при обслуживании.

Когда дуга лучше прямого листа

Гнутые картины позволяют получить плавный свод без серии коротких плоских отрезков. На объекте разборные быстровозводимые ангары имеют разные каркасы: пригодность С21ПГ проверяют по радиусу и шагу ригелей. Для больших нагрузок может понадобиться другой профиль.

Гофра 21 ммПолезная ширина 1000 ммИзгиб по чертежуЦинк или полимер

Что сообщить для подбора

ОбъектНавес, свод, галерея, козырёк или оболочка ангара
ГеометрияРадиус дуги, длина ската и схема пролётов
ОснованиеМатериал прогонов, шаг и узлы примыкания
ОграничениеНагрузка, транспортные габариты и доступ для подъёма

Три решения перед запуском листов в работу

При равной площади своды могут требовать разного раскроя. Ошибки возникают в радиусе и схеме перекрытия.

Сначала радиус

Проверьте, одинаков ли изгиб по всему участку. Переменная кривизна потребует разных групп деталей. Не исправляйте готовую дугу вручную.

Затем сталь и отделка

Толщину определяют по пролёту и расчётным воздействиям. Оцинкованное исполнение выбирают для утилитарных задач; полимерный слой добавляет декоративную отделку. RAL и фактуру сверяют по партии.

После — длина и стыки

Длинная дуга сокращает число поперечных швов, но требует подходящего транспорта и безопасного подъёма. Сегменты увеличивают число соединений. Сравните обе раскладки заранее.

Если навес ставят на отдельные опоры

Для лёгкой площадки винтовые сваи рассматривают только после проверки грунта, вертикальных и вырывающих усилий. Площадь обшивки не определяет шаг опор.

Размеры С21ПГ и данные для спецификации

Здесь даны размеры профиля и параметры для согласования. Допустимый пролёт и шаг опор назначают расчётом.

Параметр	Значение
Вид изделия	Продольно-гнутый стальной профилированный лист С21ПГ
Назначение	Арочные кровли, навесы, галереи, козырьки, обшивка сводов
Толщина стали	0,5–0,9 мм по вариантам ассортимента; выбор по расчёту
Полная ширина	1051 мм
Рабочая ширина	1000 мм
Длина	Резка под проект; предельный габарит согласуют с производством
Марка стали	По сертификату и спецификации выбранной заготовки
Защита	Оцинковка или полимерное покрытие
Цвет	По согласованному каталогу RAL и доступности партии
Высота гофры	21 мм
Радиус гибки	Задаётся чертежом; проверяется по возможностям оборудования
Масса	Зависит от толщины, длины и вида защитного слоя
Пожарные свойства	Для конкретной кровельной системы — по проектной документации
Условия применения	С учётом среды, требований к покрытию и нагрузок
Основание	Расчётные стальные или деревянные прогоны
Фиксация	Кровельные саморезы с EPDM-шайбой под материал прогона
Шаг винтов	По схеме крепления с учётом краевых зон и нагрузок
Перекрытие	По ширине — на волну; торцевое — согласно уклону и проекту
Герметизация	Совместимая лента или герметик в предусмотренных узлах
Хранение	На опорах с прокладками, без деформации дуги и контакта с грунтом
Ограничения	Не заменяет несущий каркас; предельные пролёты определяют расчётом
Утеплитель	Отсутствует; при тёплой кровле устраивают отдельный пирог
Плотность утеплителя	Не применяется к однослойному листу
Теплопроводность	Не задаёт теплозащиту ограждения без изоляционных слоёв

Смотрите также

Другие варианты листовой облицовки: для вентиляции, декоративного фасада или прямых стеновых участков без радиусной гибки.

Перфорированный профлист

Отверстия для воздухообмена и снижения сплошности облицовки; шаг и размер перфорации подбирают под задачу.

Перейти

Профнастил под камень

Стальной лист с декоративным рисунком для плоских ограждающих поверхностей и видимых участков фасада.

Перейти

Стеновой профлист

Прямолинейная облицовка стен и перегородок; отличается от заранее изогнутого исполнения С21ПГ.

Перейти

Что важно при установке на криволинейный каркас

Сборку начинают не с первого самореза, а с проверки геометрии. У прогонов должны совпадать радиус, отметки и рабочая плоскость. Перекос в начале ряда увеличивается к его концу.

Ошибки, из-за которых появляются протечки

Прямой лист притягивают вместо заказа нужной дуги.
Кромки укладывают против стока воды.
Перетягивают шайбу до потери герметичности.
Нахлёст выбирают без учёта уклона и стока.
Стружку не убирают, а резы не защищают.

Когда облицовку нельзя закреплять сразу

Радиус расходится с проектом: дуга отходит от прогонов.
Каркас не проверен по снегу и ветру; неясна опорная схема.
Покрытие имеет сколы либо заломы у мест опирания.
Раскладка не учитывает крайние зоны и расположение сквозных проходок.
Подъём длинной детали может повредить лист.

Порядок согласования и приёмки заказа

Работу начинают со схемы объекта. На одной кровле могут понадобиться элементы нескольких радиусов, а для каждой группы — своя длина и раскладка. Наличие готовых заготовок и возможность гибки проверяют по спецификации.

1
Передать исходный чертёж
Укажите геометрию свода, расстояние между прогонами, длину по дуге и полезную ширину покрытия. Отметьте проёмы.
2
Согласовать раскрой и стыки
Менеджер уточняет толщину, покрытие, раскладку и способ фиксации. Сравнивают целые листы и сегменты.
3
Подготовить производственное задание
Зафиксируйте радиус каждой группы, направление выгиба, количество одинаковых деталей и требования к защите кромок. Это исключает путаницу.
4
Организовать приёмку партии
При получении сравните маркировку и количество с ведомостью. Осмотрите гофры и торцы.
5
Уложить и сохранить до сборки
Разместите заготовки на устойчивых подкладках по форме дуги, исключите точечные прогибы. После сборки очищайте поверхность и проверяйте примыкания.

Дополнительно к товару

К арочной обшивке отдельно подбирают расходные материалы и элементы для оформления кровельных примыканий.

Саморезы металл–металл

Для фиксации к стальным прогонам; тип сверла и уплотнение выбирают по толщине основания.

Перейти

Доборные элементы кровли

Планки для торцов, примыканий и переходов между листами и смежными поверхностями.

Перейти

Омега-профиль ГПО

Вспомогательный профиль для некоторых облицовочных подсистем; совместимость узла проверяют по проекту.

Перейти

Частые вопросы о С21ПГ

Разбираем вопросы о геометрии свода, соединениях, подборе листов и проверке партии перед установкой.

Можно ли купить арочный профнастил С21ПГ без чертежа?

Для оценки хватит эскиза. На выпуск нужны радиус, длина дуги, толщина, поверхность и схема укладки. Иначе лист может не совпасть с каркасом.

Как определить нужную длину при известном пролёте?

Длина дуги не равна горизонтальному пролёту. Укажите радиус, угол и свесы.

Нужна ли герметизация между соседними листами?

Герметизацию задают по уклону и направлению стока. В ответственных узлах используют совместимую ленту или герметик.

Подходит ли С21ПГ для пролёта без промежуточных опор?

Марка не подтверждает свободный пролёт. Нужен расчёт по снегу, ветру, толщине и точкам опирания. Для самонесущего свода может понадобиться другая система.

Что подготовить для разгрузки листов на объекте в Москве?

Нужны ведомость дуг, схема подъезда, свободная площадка для разгрузки и место для хранения заготовок без деформации изгиба.
