Толщина 200 мм

Технические характеристики сэндвич-панелей

Основные характеристики сэндвич-панелей включают в себя следующие параметры: ширина, длина, толщина, вес, огнестойкость, звукоизоляция, несущая способность сэндвич-панелей и термическое сопротивление. От ширины и длины зависит необходимая спецификация панелей; правильно подобранные габариты стеновых и кровельных сэндвич-панелей позволяют избегать излишек материала и ненужных обрезков. Также нужно учитывать размеры упакованных ламелей при транспортировке. На легкость монтажа в первую очередь влияет вес панелей, который зависит от толщины панелей и разновидности утеплителя. Толщину сэндвич-панелей выбирают в первую очередь, основываясь на показателе теплоизоляции; чем толще панель, тем лучше сохраняется температура внутри здания.

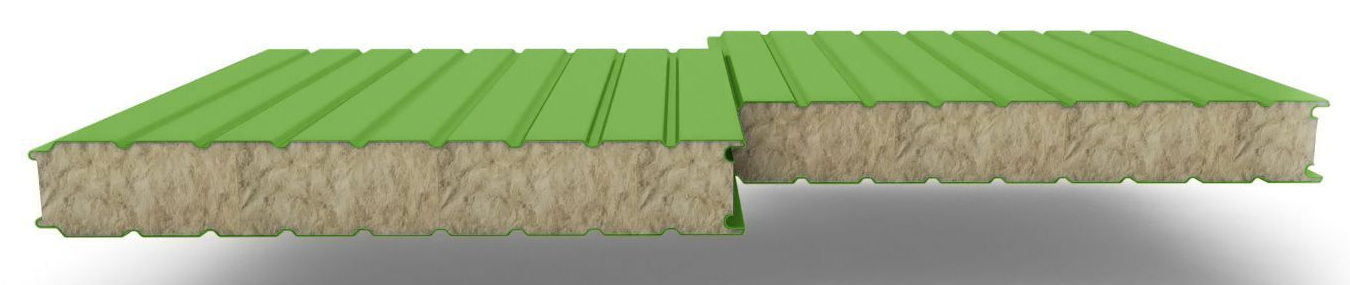

Виды профилей наружных листов стеновых сэндвич панелей


Стеновой профиль Гладкий:



Стеновой профиль Стандарт:


Стеновой профиль Микро:

Стеновой профиль  Трапеция:


Мы производим профили, эстетически привлекательный вид которых не теряется с течением времени, что проверено опытом.

Стеновые сэндвич-панели окрашиваются в любой цвет по шкале RAL или RR. Фасонные и крепежные элементы также могут быть окрашены в цвет устанавливаемых панелей.




Размеры сэндвич-панелей: ширина, длина

ГабаритыКровельные сэндвич-панелиСтеновые сэндвич-панели
Ширина
1000мм1000 мм, 1200 мм
Длина
от 2000 мм до 13 500 мм
от 2000 мм до 13 500 мм

Вес сэндвич-панелей

Вес сэндвич-панелей зависит от толщины и панелей и типа утеплителя, следует учитывать это при монтаже. Например, панели с утеплителем из минеральной ваты при одинаковой толщине будут тяжелее панелей с пенополистиролом.


Толщина сэндвич-панели, мм Вес сэндвич-панели панелей, кг/м2
Пенополистирол Минеральная вата ПУР/ПИР
Стеновые Кровельные Стеновые Кровельные Стеновые Кровельные
50 11,7 12,2 16,5 17,5 9,2 -
80 12,2 13 19,8 21,4 10,9 11,5
100 12,5 13,5 22 24 11,5 12,4
120 12,8 14 24 26,6 12,4 13,1
150 13,2 14,7 27,2 30,5 14 14,4
200 14 16 33 37 15,5 -
250 14,7 17,2 38,5 43,5 - -


Характеристики утеплителей. Звукоизоляция сэндвич-панелей

Теплоизоляционные свойства и огнестойкость сэндвич-панелей зависят от используемого утеплителя. Звукоизоляция зависит от толщины панелей.

Поэтому выбор утеплителя должен основываться на:

  • требованиях к пожарной безопасности здания – например, административные и жилые здания строят только из панелей с минераловатным утеплителем;
  • назначением постройки - при строительстве холодильных и морозильных камер используется пенополиуретан или пенополиизоцианурат;
  • экономической целесообразности – по соотношению цена\качество оптимальным выбором является пенополистирол как выгодный легкий и теплый утеплитель.


    Характеристики сэндвич-панелей с утеплителем из минеральной ваты

    Толщина, мм Термическое сопротивление Rt=m2×°C/Вт Звукоизоляция, дБ Теплопроводность λ=Вт/Мк Предел огнестойкости, ГОСТ 30247.0-94 Горючесть утеплителя Плотность, кг/м3 Водопоглащение за 24 часа, % по массе Водопоглащение за 2 часа, % по массе
    50 1,04 30 0,05 EI 30 НГ 120-140 - 1,5
    80 1,67 31 0,05 EI 45 НГ 120-140 - 1,5
    100 2,08 32 0,05 EI 90 НГ 120-140 - 1,5
    120 2,5 33 0,05 EI 150 НГ 120-140 - 1,5
    150 3,13 35 0,05 EI 150 НГ 120-140 - 1,5
    200 4,14 38 0,05 EI 150 НГ 120-140 - 1,5
    250 5,21 43 0,05 EI 150 НГ 120-140 - 1,5
    *Группа горючести НГ присваивается негорючим материалам (ГОСТ 30244)

    *Огнестойкость от EI 30 до EI 150 – деградация целостности при высокотемпературном (огневом) воздействии в течении от 30 до 150 минут; разрешается применять панели для всех категорий огнестойкости зданий

    Характеристики сэндвич-панелей с утеплителем из пенополистирола

    Толщина, мм Термическое сопротивление Rt=m2×°C/Вт Звукоизоляция, дБ Теплопроводность λ=Вт/Мк Предел огнестойкости, ГОСТ 30247.0-94 Горючесть утеплителя Плотность, кг/м3 Водопоглащение за 24 часа, % по массе Водопоглащение за 2 часа, % по массе
    50 1,28 25 0,042 EI 15 Г1 25 2 -
    80 2,05 28 0,042 EI 15 Г1 25 2 -
    100 2,56 29 0,042 EI 15 Г1 25 2 -
    120 3,08 31 0,042 EI 15 Г1 25 2 -
    150 3,85 33 0,042 EI 15 Г1 25 2 -
    200 5,13 35 0,042 EI 15 Г1 25 2 -
    250 6,41 39 0,042 EI 15 Г1 25 2 -
    *Группа горючести Г1 присваивается слабогорючим материалам (ГОСТ 30244)

    *Огнестойкость EI 15 – деградация целостности при высокотемпературном (огневом) воздействии в течении 15 минут; разрешается применять панели от 2 до 5 категорий огнестойкости зданий.

    Характеристики сэндвич-панелей с утеплителем из пенополиуретана/пенополиизоцианурата

    Толщина, мм Термическое сопротивление Rt=m2×°C/Вт Звукоизоляция, дБ Теплопроводность λ=Вт/Мк Предел огнестойкости, ГОСТ 30247.0-94 Горючесть утеплителя Плотность, кг/м3 Водопоглащение за 24 часа, % по массе Водопоглащение за 2 часа, % по массе
    50 2,38 30 0,022 EI 15/EI 15 Г4/Г2 41 1,6 -
    80 3,81 31 0,022 EI 15/EI 30 Г4/Г2 41 1,6 -
    100 4,76 32 0,022 EI 15/EI 30 Г4/Г2 41 1,6 -
    120 5,71 33 0,022 EI 15/EI 30 Г4/Г2 41 1,6 -
    150 7,14 35 0,022 EI 15/EI 45 Г4/Г2 41 1,6 -
    200 9,52 35 0,022 EI 15/EI 45 Г4/Г2 41 1,6 -
    *Группа горючести Г2 присваивается умеренногорючим материалам (ГОСТ 30244)

    *Огнестойкость от EI 15 до EI 45 – деградация целостности при высокотемпературном (огневом) воздействии в течении от 15 до 45 минут; разрешается применять панели от 2 до 5 категорий огнестойкости зданий.

    Несущая способность сэндвич-панелей

    При правильном монтаже и соблюдении надлежащих условий эксплуатации, сэндвич-панели могут выдерживать следующие нагрузки, указанные в таблицах.

    Несущая способность кровельных сэндвич-панелей

    Толщина панелей, мм Несущая способность кровельных сэндвич-панелей при равномерной нагрузке, кгс/м2 Ширина опоры, мм
    Длина пролета, м крайней средней
    1.0 1.5 2.0 2.5 3.0 3.5
    Наполнитель – базальтовая минеральная вата «ROCKWOOL»
    50 421 274 201 142 87 55 60 80
    60 507 331 243 161 102 67
    80 681 446 328 200 133 92
    100 854 560 378 239 164 119
    120 1027 675 426 279 194 143 90
    150 1287 840 503 336 243 184 100
    200 1719 968 570 436 324 252 110
    250 2152 1141 698 476 382 320 120
    300 2586 1314 826 589 398 337 130
    Наполнитель – пенополистирол самозатухающий с антипиренами
    50 403 244 156 118 87 75 60 80
    60 504 310 213 155 117 106
    80 812 530 372 277 215 181
    100 911 618 469 357 280 225
    120 1071 728 553 437 346 335 90
    150 1231 903 671 528 433 364 100
    200 1462 984 731 576 471 397 110
    250 1579 1063 791 623 510 429 120
    300 1694 1140 849 669 548 461 130

    Несущая способность стеновых сэндвич-панелей


    /м2
    Стеновые сэндвич-панели из пенополистирола, ширина 1000 мм, толщина 200 мм, 0.5/0.5, RAL1014
    Стеновые сэндвич-панели из пенополистирола, ширина 1000 мм, толщина 200 мм, 0.5/0.5, RAL1014
    Длина под заказ, м: 0,20 - 20 Ширина панели, мм: 1000 Толщина панели, мм: 200
    946.46 р.
    /м2
    Стеновые сэндвич-панели из пенополистирола, ширина 1000 мм, толщина 200 мм, 0.5/0.5, RAL1015
    Стеновые сэндвич-панели из пенополистирола, ширина 1000 мм, толщина 200 мм, 0.5/0.5, RAL1015
    Длина под заказ, м: 0,20 - 20 Ширина панели, мм: 1000 Толщина панели, мм: 200
    946.46 р.
    /м2
    Стеновые сэндвич-панели из пенополистирола, ширина 1000 мм, толщина 200 мм, 0.5/0.5, RAL3005
    Стеновые сэндвич-панели из пенополистирола, ширина 1000 мм, толщина 200 мм, 0.5/0.5, RAL3005
    Длина под заказ, м: 0,20 - 20 Ширина панели, мм: 1000 Толщина панели, мм: 200
    946.46 р.
    /м2
    Стеновые сэндвич-панели из пенополистирола, ширина 1000 мм, толщина 200 мм, 0.5/0.5, RAL5005
    Стеновые сэндвич-панели из пенополистирола, ширина 1000 мм, толщина 200 мм, 0.5/0.5, RAL5005
    Длина под заказ, м: 0,20 - 20 Ширина панели, мм: 1000 Толщина панели, мм: 200
    946.46 р.
    /м2
    Стеновые сэндвич-панели из пенополистирола, ширина 1000 мм, толщина 200 мм, 0.5/0.5, RAL6005
    Стеновые сэндвич-панели из пенополистирола, ширина 1000 мм, толщина 200 мм, 0.5/0.5, RAL6005
    Длина под заказ, м: 0,20 - 20 Ширина панели, мм: 1000 Толщина панели, мм: 200
    946.46 р.
    Лидер продаж!
    /м2
    Стеновые сэндвич-панели из пенополистирола, ширина 1000 мм, толщина 200 мм, 0.5/0.5, RAL7004
    Стеновые сэндвич-панели из пенополистирола, ширина 1000 мм, толщина 200 мм, 0.5/0.5, RAL7004
    Длина под заказ, м: 0,20 - 20 Ширина панели, мм: 1000 Толщина панели, мм: 200
    946.46 р.
    /м2
    Стеновые сэндвич-панели из пенополистирола, ширина 1000 мм, толщина 200 мм, 0.5/0.5, RAL7024
    Стеновые сэндвич-панели из пенополистирола, ширина 1000 мм, толщина 200 мм, 0.5/0.5, RAL7024
    Длина под заказ, м: 0,20 - 20 Ширина панели, мм: 1000 Толщина панели, мм: 200
    946.46 р.
    /м2
    Стеновые сэндвич-панели из пенополистирола, ширина 1000 мм, толщина 200 мм, 0.5/0.5, RAL7047
    Стеновые сэндвич-панели из пенополистирола, ширина 1000 мм, толщина 200 мм, 0.5/0.5, RAL7047
    Длина под заказ, м: 0,20 - 20 Ширина панели, мм: 1000 Толщина панели, мм: 200
    946.46 р.
    /м2
    Стеновые сэндвич-панели из пенополистирола, ширина 1000 мм, толщина 200 мм, 0.5/0.5, RAL8017
    Стеновые сэндвич-панели из пенополистирола, ширина 1000 мм, толщина 200 мм, 0.5/0.5, RAL8017
    Длина под заказ, м: 0,20 - 20 Ширина панели, мм: 1000 Толщина панели, мм: 200
    946.46 р.
    /м2
    Стеновые сэндвич-панели из пенополистирола, ширина 1000 мм, толщина 200 мм, 0.5/0.5, RAL9003
    Стеновые сэндвич-панели из пенополистирола, ширина 1000 мм, толщина 200 мм, 0.5/0.5, RAL9003
    Длина под заказ, м: 0,20 - 20 Ширина панели, мм: 1000 Толщина панели, мм: 200
    946.46 р.
    /м2
    Стеновые сэндвич-панели из пенополистирола, ширина 1000 мм, толщина 200 мм, 0.5/0.5, RAL1018
    Стеновые сэндвич-панели из пенополистирола, ширина 1000 мм, толщина 200 мм, 0.5/0.5, RAL1018
    Длина под заказ, м: 0,20 - 20 Ширина панели, мм: 1000 Толщина панели, мм: 200
    952.50 р.
    /м2
    Стеновые сэндвич-панели из пенополистирола, ширина 1000 мм, толщина 200 мм, 0.5/0.5, RAL2004
    Стеновые сэндвич-панели из пенополистирола, ширина 1000 мм, толщина 200 мм, 0.5/0.5, RAL2004
    Длина под заказ, м: 0,20 - 20 Ширина панели, мм: 1000 Толщина панели, мм: 200
    952.50 р.
    /м2
    Стеновые сэндвич-панели из пенополистирола, ширина 1000 мм, толщина 200 мм, 0.5/0.5, RAL3009
    Стеновые сэндвич-панели из пенополистирола, ширина 1000 мм, толщина 200 мм, 0.5/0.5, RAL3009
    Длина под заказ, м: 0,20 - 20 Ширина панели, мм: 1000 Толщина панели, мм: 200
    952.50 р.
    /м2
    Стеновые сэндвич-панели из пенополистирола, ширина 1000 мм, толщина 200 мм, 0.5/0.5, RAL3011
    Стеновые сэндвич-панели из пенополистирола, ширина 1000 мм, толщина 200 мм, 0.5/0.5, RAL3011
    Длина под заказ, м: 0,20 - 20 Ширина панели, мм: 1000 Толщина панели, мм: 200
    952.50 р.
    /м2
    Стеновые сэндвич-панели из пенополистирола, ширина 1000 мм, толщина 200 мм, 0.5/0.5, RAL3020
    Стеновые сэндвич-панели из пенополистирола, ширина 1000 мм, толщина 200 мм, 0.5/0.5, RAL3020
    Длина под заказ, м: 0,20 - 20 Ширина панели, мм: 1000 Толщина панели, мм: 200
    952.50 р.
    /м2
    Стеновые сэндвич-панели из пенополистирола, ширина 1000 мм, толщина 200 мм, 0.5/0.5, RAL5002
    Стеновые сэндвич-панели из пенополистирола, ширина 1000 мм, толщина 200 мм, 0.5/0.5, RAL5002
    Длина под заказ, м: 0,20 - 20 Ширина панели, мм: 1000 Толщина панели, мм: 200
    952.50 р.
    /м2
    Стеновые сэндвич-панели из пенополистирола, ширина 1000 мм, толщина 200 мм, 0.5/0.5, RAL6002
    Стеновые сэндвич-панели из пенополистирола, ширина 1000 мм, толщина 200 мм, 0.5/0.5, RAL6002
    Длина под заказ, м: 0,20 - 20 Ширина панели, мм: 1000 Толщина панели, мм: 200
    952.50 р.
    /м2
    Стеновые сэндвич-панели из пенополистирола, ширина 1000 мм, толщина 200 мм, 0.5/0.5, RAL6018
    Стеновые сэндвич-панели из пенополистирола, ширина 1000 мм, толщина 200 мм, 0.5/0.5, RAL6018
    Длина под заказ, м: 0,20 - 20 Ширина панели, мм: 1000 Толщина панели, мм: 200
    952.50 р.
    /м2
    Стеновые сэндвич-панели из пенополистирола, ширина 1000 мм, толщина 200 мм, 0.5/0.5, RAL7035
    Стеновые сэндвич-панели из пенополистирола, ширина 1000 мм, толщина 200 мм, 0.5/0.5, RAL7035
    Длина под заказ, м: 0,20 - 20 Ширина панели, мм: 1000 Толщина панели, мм: 200
    952.50 р.
    /м2
    Стеновые сэндвич-панели из пенополистирола, ширина 1000 мм, толщина 200 мм, 0.5/0.5, RAL9002
    Стеновые сэндвич-панели из пенополистирола, ширина 1000 мм, толщина 200 мм, 0.5/0.5, RAL9002
    Длина под заказ, м: 0,20 - 20 Ширина панели, мм: 1000 Толщина панели, мм: 200
    952.50 р.
    /м2
    Стеновые сэндвич-панели из пенополистирола, ширина 1000 мм, толщина 200 мм, 0.5/0.5, RAL9006
    Стеновые сэндвич-панели из пенополистирола, ширина 1000 мм, толщина 200 мм, 0.5/0.5, RAL9006
    Длина под заказ, м: 0,20 - 20 Ширина панели, мм: 1000 Толщина панели, мм: 200
    952.50 р.
    /м2
    Стеновые сэндвич-панели из пенополистирола, ширина 1160 мм, толщина 200 мм, 0.5/0.5, RAL1014
    Стеновые сэндвич-панели из пенополистирола, ширина 1160 мм, толщина 200 мм, 0.5/0.5, RAL1014
    Длина под заказ, м: 0,20 - 20 Ширина панели, мм: 1160 Толщина панели, мм: 200
    1 отзыв
    957.86 р.
    /м2
    Стеновые сэндвич-панели из пенополистирола, ширина 1160 мм, толщина 200 мм, 0.5/0.5, RAL1015
    Стеновые сэндвич-панели из пенополистирола, ширина 1160 мм, толщина 200 мм, 0.5/0.5, RAL1015
    Длина под заказ, м: 0,20 - 20 Ширина панели, мм: 1160 Толщина панели, мм: 200
    957.86 р.
    /м2
    Стеновые сэндвич-панели из пенополистирола, ширина 1160 мм, толщина 200 мм, 0.5/0.5, RAL3005
    Стеновые сэндвич-панели из пенополистирола, ширина 1160 мм, толщина 200 мм, 0.5/0.5, RAL3005
    Длина под заказ, м: 0,20 - 20 Ширина панели, мм: 1160 Толщина панели, мм: 200
    957.86 р.
    Показано с 1 по 24 из 255 (всего 11 страниц)
    Толщина панелей, мм Несущая способность стеновых сэндвич-панелей при равномерной нагрузке, кгс/м2 Ширина опоры, мм
    Длина пролета, м крайней средней
    1.5 2.0 2.5 3.0 3.5 4.0 4.5 5.0 5.5 6.0
    Наполнитель – базальтовая минеральная вата «ROCKWOOL»
    50 405 291 228 123 84 53
