Стеновой профилированный лист с перфорацией Т-20 в Москве

Перфорация делает профиль Т-20 удобным для оболочек, которым одновременно нужны жесткость и свободный проход воздуха. Волна высотой 20 мм поддерживает форму листа, а система отверстий уменьшает парусность и помогает влаге не задерживаться за облицовкой.

Стоимостьот 487,24 р.

Изготовление1–3 дня

Доставка2–5 дней

Гарантийный срок15 лет

Минимальная партия50 м²

Каталог Задать вопрос

Как работает перфорированный Т-20

Ниже — параметры, практические сценарии применения и признаки, которые стоит проверить до монтажа.

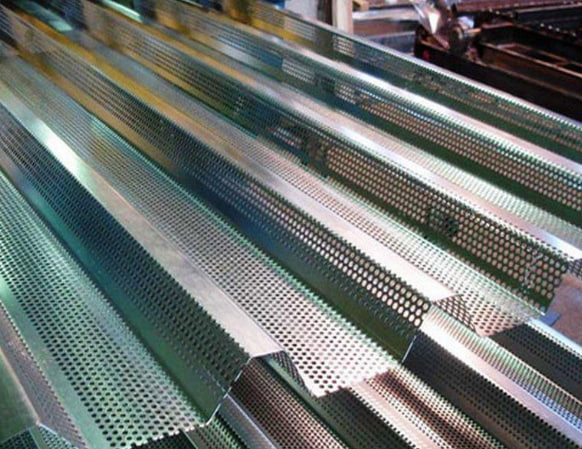

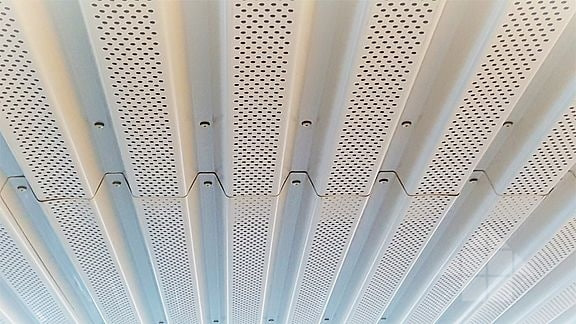

Стеновой профилированный лист с перфорацией на объекте

Что дает система отверстий

В отличие от глухой обшивки, лист с отверстиями частично пропускает воздушный поток и меньше воспринимает ветровой напор. Он подходит для экранов, фасадных оболочек и ограждений, где требуется вентиляция без перехода на открытую решетку. Для несущей подосновы используют трубы и лаги , чтобы сформировать жесткие линии крепления и выдержать расчетный шаг опор.

Перед подбором материала определяют форму отверстий — круглую, квадратную либо щелевую, их размер и шаг. Отдельно задают толщину стали, вариант защитного слоя и оттенок RAL: эти параметры влияют на внешний вид, массу и поведение листа в эксплуатации.

Галерея применения

Как материал выглядит на объектах

На фотографиях показаны типовые способы использования перфорированного профиля в фасадных и ограждающих конструкциях.

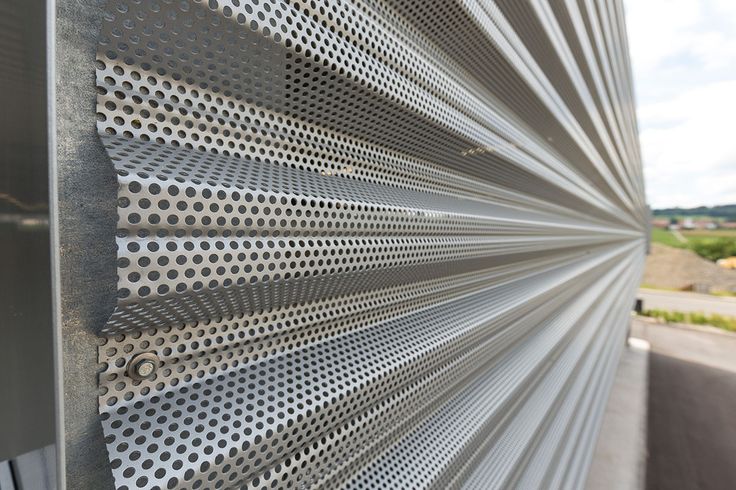

Вентилируемый фасад из перфорированного профлиста Т-20

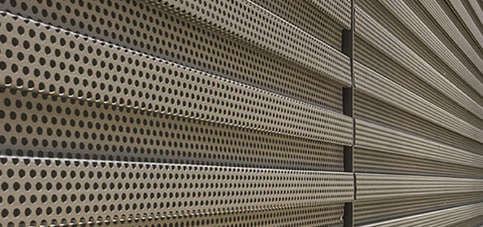

Монтаж перфорированного профиля на ограждении территории

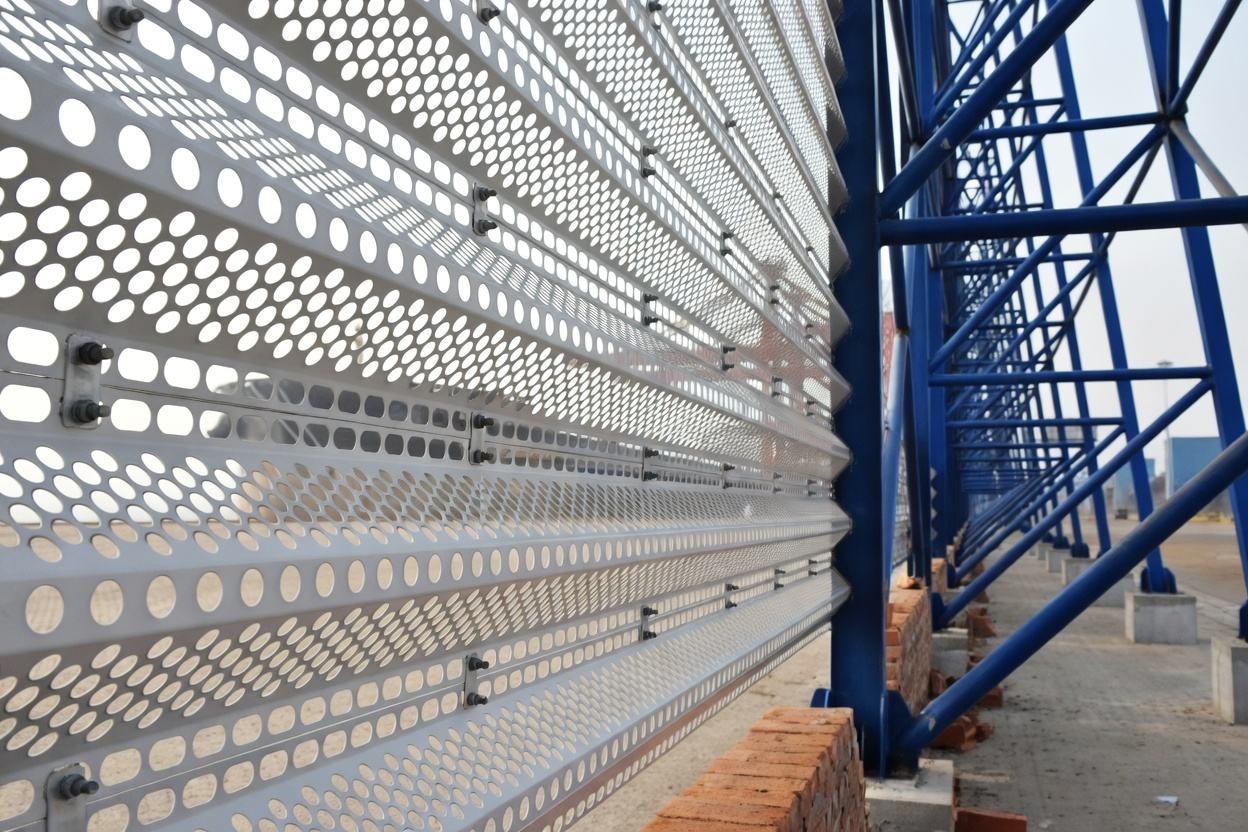

Акустические экраны из перфорированного стенового листа

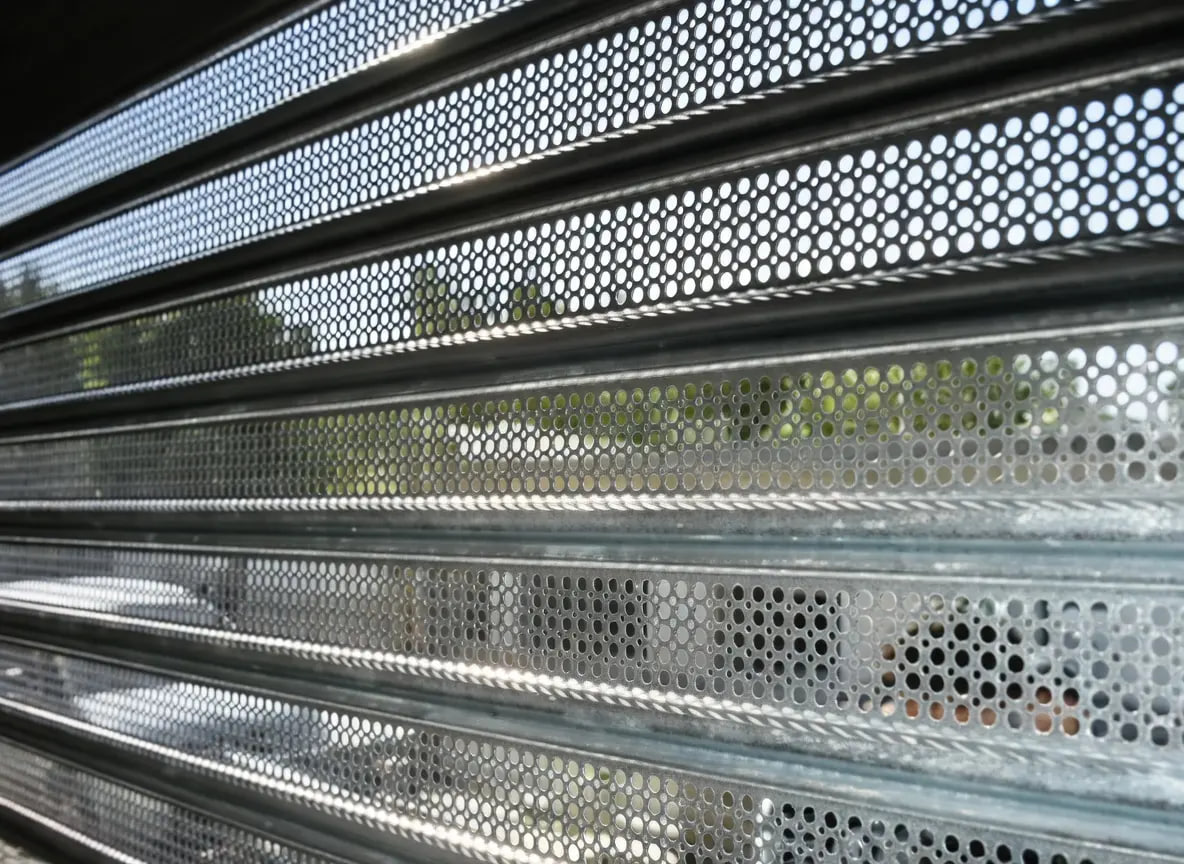

Промышленная облицовка с применением перфорированного профиля

Где профиль Т-20 особенно уместен

Выбор начинают не с цвета, а с функции оболочки, ветровой нагрузки, шага каркаса и требуемой доли открытого сечения.

Признаки добротного листа

Сам факт перфорации еще не говорит о качестве. У листа проверяют стабильность шага волн, чистоту пробивки, состояние защитного слоя и ровность кромок. Отверстия не должны сопровождаться загибами металла или повреждением покрытия. Такой вариант облицовки применяют, в частности, когда возводят разборные быстровозводимые ангары , если наружной оболочке нужно пропускать воздух и одновременно сохранять собранную геометрию фасада.

ГОСТ Р 52246Ровная пробивкаЦелые кромкиЗащитный слой

Что учитывать при подборе

СценарийОбшивка фасадов, экранов и ограждений по стальному каркасу
Среда примененияОткрытые фасады, экраны и ограждения с постоянным воздействием воздуха
Опорная схемаШаг несущих элементов выбирают под формат листа и расчетную нагрузку
Критичные местаНезащищенный рез и слишком редкое крепление могут сократить ресурс облицовки

Три параметра перед раскроем

Эти характеристики определяют внешний вид панели, ее открытое сечение и совместимость с каркасом.

Форма отверстий и открытое сечение

Используют круглые отверстия диаметром 5–10 мм, квадратные либо щелевые. Чем плотнее расположена перфорация, тем выше доля проходного сечения: ориентир для ограждений — 15–20%, для вентфасадов — до 30%.

Сталь и защитный слой

Для стенового Т-20 применяют сталь толщиной 0,5–0,7 мм. Базовый вариант — оцинкованная поверхность; для окрашенных решений используют полимерный слой, в том числе полиэстер толщиной 25 мкм.

Габариты и оттенок

Полезная ширина Т-20 равна 1100 мм, полная — 1150 мм. Разница закладывается в боковое перекрытие соседних листов. Окрашенные поверхности подбирают по RAL; среди распространенных вариантов встречаются 7024, 6005 и 9003.

Когда важна меньшая парусность

Для временного или постоянного экранирования площадки подходят ограждения для строительных площадок из перфорированного листа: отверстия пропускают часть воздушного потока, поэтому сплошная плоскость испытывает меньший напор и лучше работает на открытом участке.

Параметры стенового Т-20

Сводные значения помогают сопоставить геометрию, материал основания и требования к креплению.

Характеристика	Данные
Исполнение	Стеновой профилированный лист с перфорацией
Применение	Фасадная оболочка, ограждение, экран, стеновая обшивка
Толщина стальной основы	0,4–0,7 мм, выбирается по расчету
Габарит по ширине	Полезная — 1100 мм; полная — 1150 мм
Длина заготовки	0,5–12 м
Высота волны	20 мм
Варианты стали	08пс; 220; 250; 320GD
Защитное исполнение	Цинковое либо полимерное, включая полиэстер
Окраска	Оттенки по системе RAL
Боковое соединение	Перекрытие одной волны
Ориентировочная масса	Около 3,5–5,5 кг/м²; зависит от толщины стали
Пожарная классификация	НГ либо Г1 в зависимости от исполнения поверхности
Рабочий температурный диапазон	от −60 °C до +120 °C
Несущая подоснова	Каркас из профильной трубы или омега-профиля
Крепежные элементы	Саморезы с EPDM-шайбой либо заклепки
Схема фиксации	В каждую или через одну волну — по расчетной ветровой нагрузке
Продольное и поперечное перекрытие	По ширине — одна волна; по длине — не менее 200 мм
Уплотнение соединений	Лента-уплотнитель либо состав для герметизации стыка
Среда применения хранения	Ровное основание, прокладки между пакетами, защита сверху от осадков
Конструктивное ограничение	Не рассчитан на роль несущего элемента кровли или перекрытия

Смотрите также

Смежные позиции, которые можно сопоставить с перфорированным листом по назначению и способу монтажа.

Стеновые сэндвич-панели

Трехслойные элементы, совмещающие наружную обшивку и теплоизоляционный сердечник.

Перейти

Линейные панели

Металлическая облицовка с ровной модульной разбивкой для фасадных систем.

Перейти

Панели SIP (СИП)

Жесткие панели для сборки стеновых контуров в каркасных и модульных зданиях.

Перейти

Что чаще всего портит результат

Большинство дефектов появляется из-за неверной резки, слабой фиксации или повреждения защитной поверхности.

Проблемы при монтаже

Резать лист абразивным кругом: нагрев повреждает цинковый и полимерный барьер возле линии реза.
Фиксировать верхнюю часть волны без предусмотренной схемой опоры: соединение получается менее стабильным.
Оставлять свежие кромки без защитной обработки после подрезки на площадке.
Увеличивать расстояние между опорами без расчета: при порывах лист начинает сильнее прогибаться.
Не устанавливать уплотнение там, где оно предусмотрено узлом: стык может стать источником свиста и вибрации.

Что проверить до установки

Расходятся измеренная и указанная толщина стали — контроль выполняют микрометром.
Отсутствует идентификация партии, покрытия или оттенка RAL на упаковочной маркировке.
Хранение организовано прямо на грунте или во влажной зоне без прокладок и ровной опоры.
Комплектация не учитывает углы, торцевые планки, крепеж и элементы оформления стыков.
Монтажник начинает фиксацию без предварительной раскладки и проверки направления нахлестов.

Подготовка профиля к монтажу

Последовательность помогает заранее увязать геометрию листов, каркас и узлы примыкания.

1
Обмер и исходные данные
Снимают размеры плоскостей, определяют направление волн и считают полезную площадь с учетом боковых и торцевых перекрытий.
2
Раскладка элементов
Разбивают поверхность на листы нужной длины, отмечают углы, торцы и примыкания, затем сверяют расположение крепежных линий.
3
Изготовление
Листы профилируют и перфорируют по заданной конфигурации. После обработки проверяют шаг волн, качество отверстий и состояние защитного слоя.
4
Контроль партии
Перед установкой сверяют длину, оттенок, покрытие и отсутствие заметных повреждений. Отдельно осматривают кромки и зоны перфорации.
5
Монтаж оболочки
Листы выставляют по каркасу, фиксируют подходящим крепежом, затем закрывают торцы и примыкания доборными деталями.

Материалы для соседних узлов

Позиции, которые применяют в смежных конструкциях или используют для комплектации металлической оболочки.

Профнастил

Сплошные профилированные листы для облицовки, ограждений и кровельных решений.

Перейти

Доборные элементы кровли

Фасонные детали закрывают углы, кромки и переходы между соседними плоскостями.

Перейти

Крепёж и расход

Крепежные элементы для фиксации листов и сборки соединений по металлическому каркасу.

Перейти

Практические вопросы о Т-20

Короткие пояснения по выбору, раскрою и монтажному поведению перфорированного профиля.

Как оформить заказ на стеновой Т-20?

Чтобы купить перфорированный профилированный лист стеновой Т-20, укажите требуемую длину, толщину стали, вариант перфорации, покрытие и цвет. Эти данные позволяют подготовить изделие под конкретный каркас и схему раскладки.

Где используют стеновой лист с отверстиями?

Его применяют как ненесущую оболочку вентфасадов, экранов и металлических ограждений. Для участков, где требуется сплошная водонепроницаемая поверхность или несущая способность, перфорированное исполнение не используют.

Как посчитать количество листов?

Расчет ведут по полезной ширине 1100 мм, а не по полному габариту 1150 мм. К полученному количеству добавляют запас 5–7% на подрезку и перекрытия; фасонные детали считают отдельно по длине примыканий.

Чем выполнять подрезку профиля?

Абразивная резка нежелательна из-за сильного локального нагрева. Для подгонки применяют ножницы по металлу или подходящий режущий инструмент без перегрева защитного слоя; сложный раскрой разумнее выполнить до профилирования или на производственном оборудовании.

Как отверстия сказываются на жесткости?

Перфорация уменьшает сплошное сечение листа, однако рельеф высотой 20 мм продолжает работать как система ребер. Итоговое поведение зависит от толщины стали, доли отверстий, расстояния между опорами и схемы крепления.
