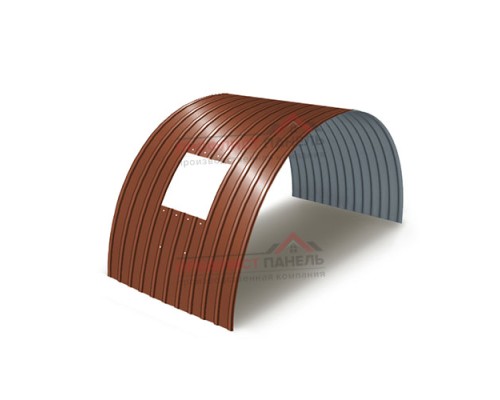

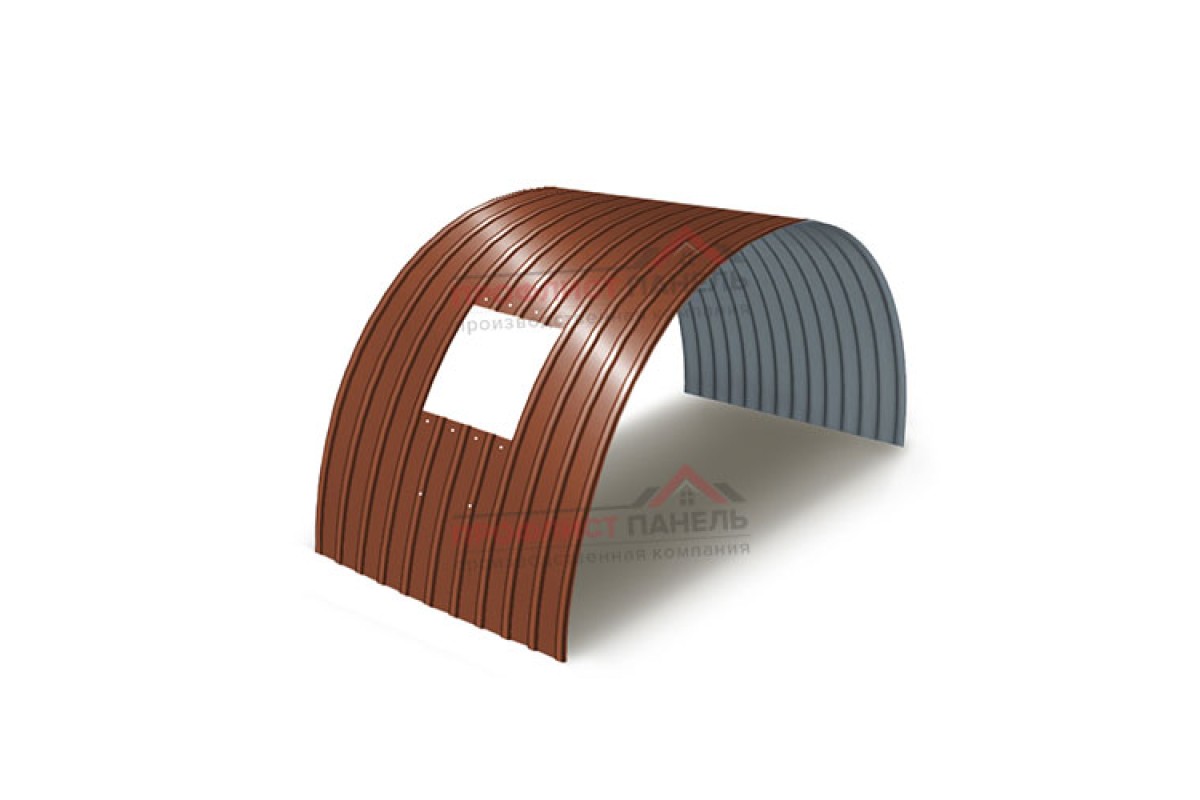

Укрытие для конвейеров из арочного профнастила С18ПГ-1023, 1,0, в полимерном покрытии

Проектная карточка полимерного укрытия С18ПГ-1023 толщиной 1,0 мм нужна для однозначной привязки материала к участку линии. В ней разделяют геометрию профиля, размер, толщину и тип поверхности. Конкретный RAL не фиксируют, пока цвет не подтвержден отдельным исходным требованием.

Исходные данные для проектирования:

Расчет секций и количества

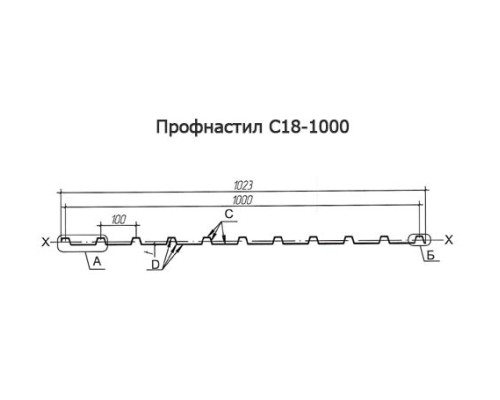

Ширину 1023 мм применяют при предварительном делении поперечного контура на элементы, затем проверяют размер крайних фрагментов и число продольных соединений. Толщину 1,0 мм используют в подборе крепежа и технологии обработки. Проектная спецификация дополнительно содержит длины, номера секций, торцевые детали, переходы и технологические вырезы.

Узлы опирания и сопряжения

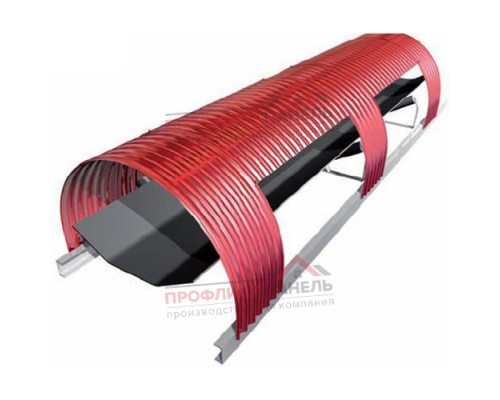

В составе узла лист С18ПГ опирается на дуги или рамные элементы, а его кромки соединяются по принятой монтажной схеме. У торцов предусматривают закрывающие планки, возле сервисных проемов — разборные сопряжения, на переходах — детали, повторяющие фактическую геометрию. Полимерное покрытие учитывают при обращении с лицевой стороной, обработке кромок и подборе видимых доборов; номер RAL согласуют отдельно, поскольку в наименовании он отсутствует.

Проектные достоинства:

• Полное наименование исключает замену толщины при передаче между отделами
• Ширина 1023 мм связывает таблицу с графической раскладкой
• Металл 1,0 мм учитывается в крепежной ведомости
• Полимерная поверхность отделена от неподтвержденного цветового кода
• Узлы доступа и торцевые планки закладываются до заказа
• Секция может быть проверена по единому набору исходных данных

Проектное применение позиции допустимо после сверки маркировки С18ПГ-1023, толщины 1,0 мм и признака поверхности «полимерное покрытие» с рабочими чертежами. Если радиус, опоры или узлы отличаются от исходной схемы, корректируют проектную разбивку, а не подменяют параметры товара. В проекте позицию толщиной 1,0 мм выделяют отдельной строкой и связывают с конкретным участком конвейерного укрытия. Ширина 1023 мм участвует в расчете секций, профиль С18ПГ — в согласовании формы, полимерное покрытие — в подборе видимых деталей.
