Укрытие для конвейеров из арочного профнастила С18ПГ-1023, 0,7, оцинкованный

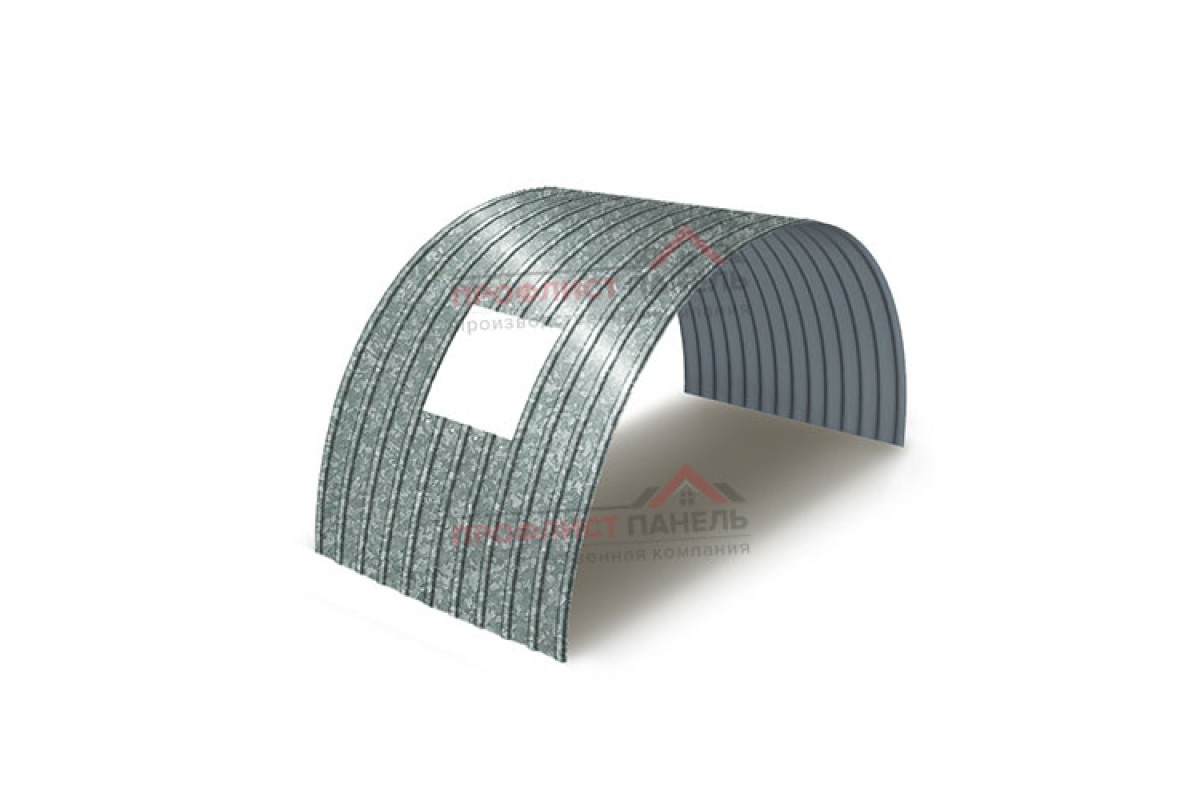

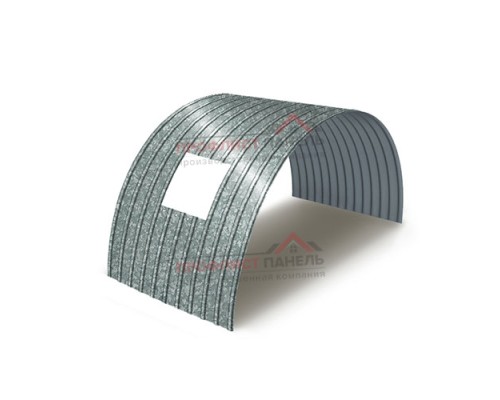

В проекте Укрытие для конвейеров из арочного профнастила С18ПГ-1023, 0,7, оцинкованный рассматривают как арочный элемент защитной оболочки конвейера. Позиция должна быть связана с конкретной секцией, радиусом опор и узлом примыкания. Профиль С18ПГ, ширина 1023 мм, толщина 0,7 мм и оцинкованное исполнение переносятся в ведомость без сокращений.

Исходные данные для проектирования:

Расчет секций и количества

Ширину 1023 мм применяют при предварительном делении поперечного контура на элементы, затем проверяют размер крайних фрагментов и число продольных соединений. Толщину 0,7 мм используют в подборе крепежа и технологии обработки. Проектная спецификация дополнительно содержит длины, номера секций, торцевые детали, переходы и технологические вырезы.

Узлы опирания и сопряжения

В составе узла лист С18ПГ опирается на дуги или рамные элементы, а его кромки соединяются по принятой монтажной схеме. У торцов предусматривают закрывающие планки, возле сервисных проемов — разборные сопряжения, на переходах — детали, повторяющие фактическую геометрию. Оцинкованное исполнение оставляют в документации как самостоятельный признак: к нему подбирают видимые планки и крепеж, не приписывая материалу цветовой код или декоративный слой.

Проектные достоинства:

• Параметры С18ПГ-1023 можно напрямую включить в спецификацию
• Толщина 0,7 мм фиксируется отдельно от площади покрытия
• Секционная привязка упрощает распределение длин и крайних элементов
• Крепеж, торцы и переходы рассчитываются вместе с основным листом
• Оцинкованное исполнение не смешивается с соседними вариантами серии
• Проектный акцент — перенос позиции в проектную спецификацию

Проектное применение позиции допустимо после сверки маркировки С18ПГ-1023, толщины 0,7 мм и признака поверхности «оцинкованное исполнение» с рабочими чертежами. Если радиус, опоры или узлы отличаются от исходной схемы, корректируют проектную разбивку, а не подменяют параметры товара. В проектной ведомости позицию связывают с номером секции конвейера, схемой опор и перечнем закрывающих планок. Размер 1023 мм используют для предварительной разбивки покрытия, однако итоговое количество сверяют по фактической длине дуги.
