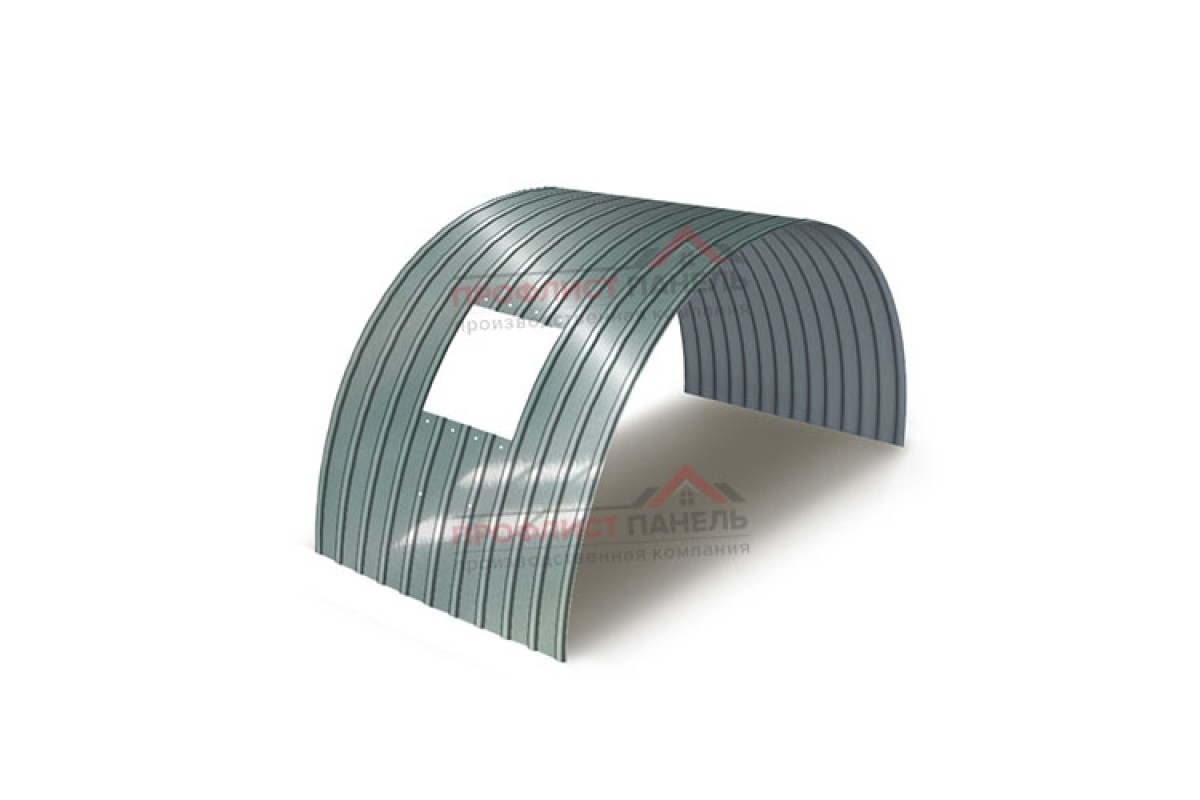

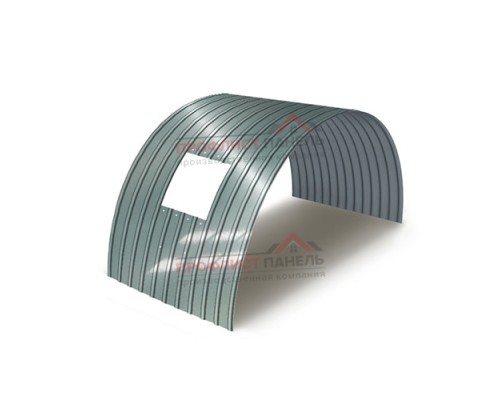

Укрытие для конвейеров из арочного профнастила С18ПГ-1023, 0,6, нержавеющий
Ширина как основа секционной раскладки
Ширина 1023 мм задает исходный модуль раскладки нержавеющего укрытия С18ПГ толщиной 0,6 мм. По этому размеру определяют ориентировочное число элементов по поперечному контуру, но окончательный расчет выполняют по фактической дуге, стыкам и крайним подрезкам.
Как ширина участвует в расчете:
| Количество элементов | Формат 1023 мм используют для первичной разбивки каждой секции |
| Продольные стыки | Число соединений проверяют по фактической длине дуги и выбранной базовой линии |
| Крайняя подрезка | Размер остаточного участка определяют до заказа и связывают с торцевой планкой |
| Комплектующие | Доборы и крепеж рассчитывают в той же раскладке, что и основные листы |
Размещение элементов по арочной плоскости
Раскладку начинают от участка с наиболее определенным примыканием. Элементы С18ПГ-1023 ориентируют одинаково, контролируют кромку и распределяют соединения так, чтобы они не мешали осмотру оборудования. Толщина 0,6 мм учитывается при выборе инструмента. Для нержавеющей поверхности применяют чистую оснастку и удаляют технологические частицы после обработки.
Преимущества расчетной схемы:
- Ширина 1023 мм дает единый расчетный модуль для всех секций
- Размер крайних элементов определяется до изготовления монтажной карты
- Толщина 0,6 мм остается отдельным параметром крепежа
- Профиль С18ПГ связывает раскладку с арочной геометрией
- Нержавеющее исполнение учитывается при обработке и хранении
- Торцевые планки рассчитываются вместе с границами покрытия
Ширину 1023 мм необходимо сверить с фактическими размерами каждой дуги, потому что одинаковая площадь может дать разное количество стыков. Нержавеющая позиция С18ПГ, 0,6 мм включается в заказ после завершения раскладки, определения крайних деталей и проверки крепежной схемы. Ширину 1023 мм сопоставляют с длиной поперечного контура, затем определяют число целых элементов и размер крайнего участка. Продольные соединения распределяют симметрично либо смещают к менее нагруженной зоне обслуживания согласно монтажной схеме. Нержавеющую поверхность не следует оценивать по фотографии: в заказе важны профиль С18ПГ, толщина 0,6 мм и фактические размеры. Планки и крепеж включают в раскладку одновременно с основными элементами, чтобы не корректировать узел после поставки. При изменении размеров каркаса сначала корректируют раскладку и ведомость деталей, а затем пересчитывают количество основных элементов и крепежа для участка, где выполняется расчет поперечной раскладки по ширине 1023 мм.
Подготовьте размеры дуги для раскладки нержавеющего С18ПГ-1023 толщиной 0,6 мм.
