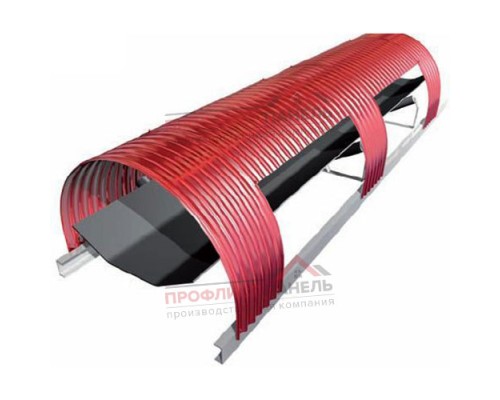

Укрытие для конвейеров из арочного профнастила С17ПГ-1163, 0,9, нержавеющий

Исходная строительная задача

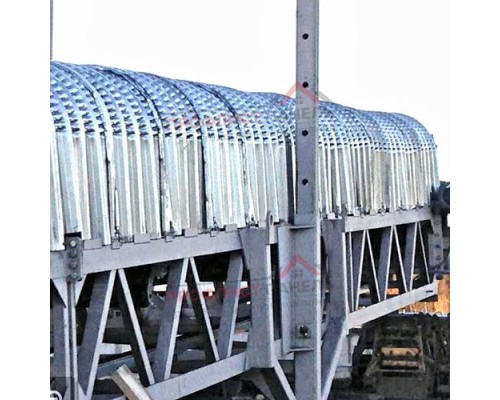

Задача укрытия состоит в формировании непрерывного защитного контура над лентой при сохранении доступа к оборудованию. Изделие имеет профиль С17ПГ, ширину 1163 мм, толщину 0,9 мм и нержавеющее исполнение. Его назначение — радиусная оболочка над конвейером. Практическая задача этой позиции — защита движущейся ленты и груза от внешнего воздействия без изменения трассы конвейера.

Принцип работы позиции

Арочная форма позволяет собрать кожух по дугам без набора плоских граней. Профиль С17ПГ формирует рёбра оболочки, ширина 1163 мм задаёт модуль раскладки, толщина 0,9 мм учитывается при выборе соединения. Нержавеющая поверхность остаётся видимой частью укрытия и увязывается с крепежом и торцевыми деталями.

Результат применения:

  • Исполнение «нержавеющий» сохраняют в заявке; 0,9 мм, нержавеющий
  • Радиусная форма повторяет контур опорных дуг; 0,9 мм, нержавеющий
  • Секционная схема упрощает локальную замену; 0,9 мм, нержавеющий
  • Продольные рёбра задают линию сопряжения; 0,9 мм, нержавеющий
  • Параметры переносятся в монтажную ведомость; 0,9 мм, нержавеющий
  • Доборы считают одновременно с оболочкой; 0,9 мм, нержавеющий

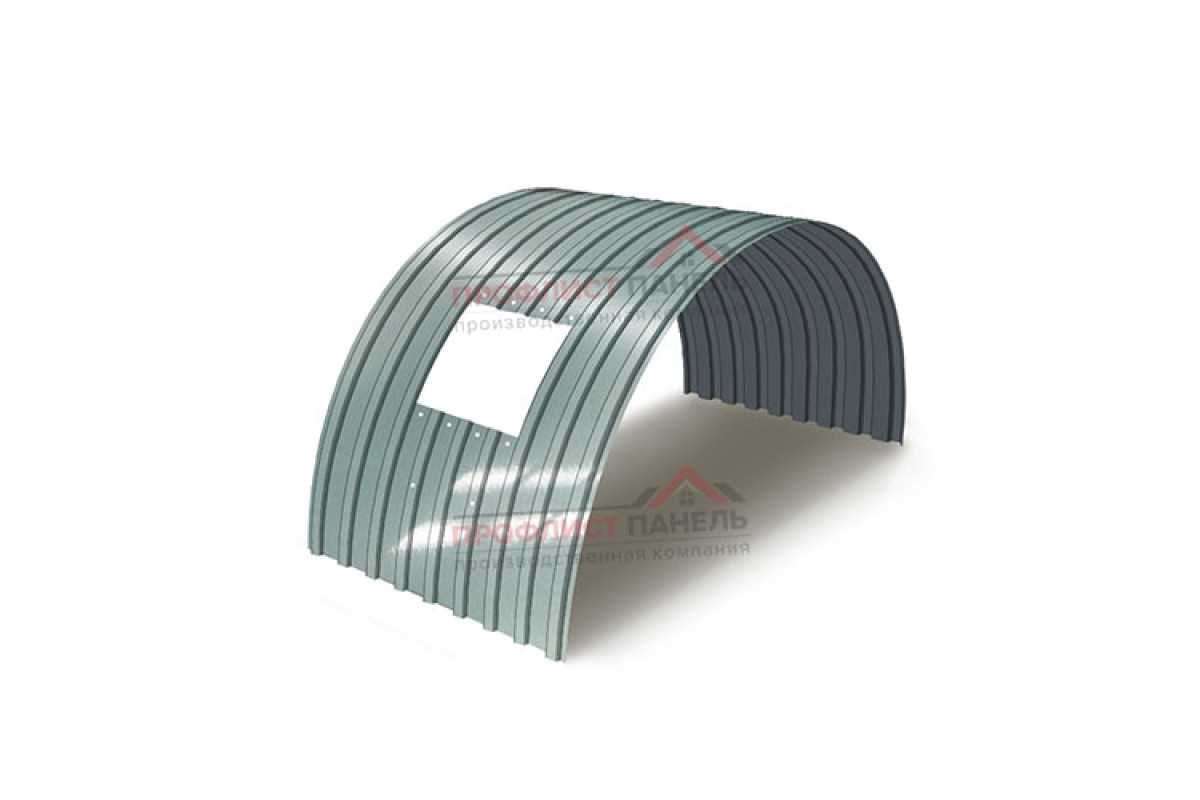

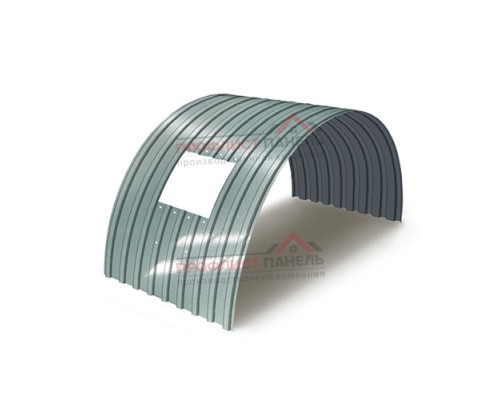

Конструкция арочного листа

Рёбра С17ПГ формируют профилированную дуговую поверхность. Ширина 1163 мм участвует в секционной раскладке, толщина 0,9 мм — в выборе крепления. Нержавеющая поверхность остаётся наружным слоем; без указания марки стали или декоративного цвета. Радиус элемента должен совпадать с опорным контуром, иначе лист будет опираться неравномерно. Продольные соединения располагают последовательно, а в местах доступа предусматривают съёмные или разъёмные фрагменты по проектной схеме.

С17ПГ-1163 толщиной 0,9 мм решает задачу защитной обшивки только при совместимости с каркасом конкретной линии. Перед комплектацией определяют длины модулей, торцевые закрытия, места обхода оборудования и полный перечень крепёжных элементов. При складировании секции располагают так, чтобы не деформировать радиусную геометрию и не создавать точечных нагрузок на кромки. Финальная приёмка включает визуальную проверку линии стыков, равномерности опирания и отсутствия незакреплённых участков. Проверка выполняется по фактическим размерам, поскольку отклонения рам на длинной трассе могут накапливаться от секции к секции. Отдельно учитывают места установки датчиков, приводов, роликоопор и других элементов, к которым должен сохраняться доступ.

Опишите защищаемую зону и сервисные проходы, чтобы сформировать рабочий контур укрытия.

Общие

Длина под заказ, м
0,20 - 20
Бренд
ООО «Профлист Панель»

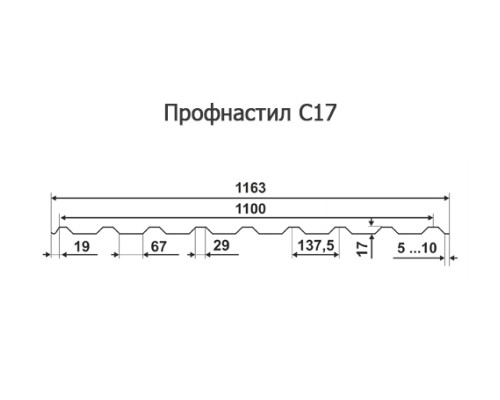

Полная ширина, мм
1163
Полезная ширина, мм
1100
Толщина металла, мм
0.9
Высота профиля, мм
16.5
Срок службы, лет
30
Тип профиля
С17ПГ
Гарантия, до, лет
10
Покрытие
Без покрытия
Цветостойкость
Не применяется к металлической поверхности
Коррозийная стойкость
Очень хорошая
Страна производитель
Россия
Форма
Арочная
Горючесть
Негорючие
Устойчивость к механическим повреждениям
Хорошая
Назначение
Для арочных укрытии конвейеров
Отзывов: 3
Лёха
15.06.2026
Удобно, когда дуга уже сформирована и не надо подгонять изгиб вручную. С документами на выдаче чуть повозились.
Ответ администрации:
Замечание по оформлению документов принято. Спасибо, что оценили удобство готовой формы.
Екатерина А.
23.04.2026
Оставляли боковой проход для осмотра роликов, поэтому обшивку сверху подбирали особенно внимательно. Получилось именно так, как задумывали.
Ответ администрации:
Рады, что удалось совместить укрытие сверху с привычным доступом для осмотра роликов.
Андрей
22.01.2026
Над лентой получилось ровно, без кустарного вида.
Ответ администрации:
Вот ради такого аккуратного результата и стараемся. Благодарим за отклик.
Вопросов: 4
Марина К.
12.03.2026
Есть участок с влажной и довольно агрессивной средой. Достаточно обозначения «нержавеющий», чтобы выбрать эту толщину?
Ответ администрации:
Нет, одного обозначения исполнения и толщины 0,9 мм недостаточно. Для оценки коррозионной стойкости необходимы марка стали, состав среды и режим очистки, которые нужно уточнить по спецификации.
Алексей
09.02.2026
Видимая наружная сторона у нержавеющего профнастила будет зеркальной или у поверхности может быть другая фактура?
Ответ администрации:
Тип обработки поверхности и степень блеска в карточке не конкретизированы. Чтобы согласовать внешний вид, желательно запросить образец и зафиксировать нужную фактуру в заказной спецификации.
Станислав Л.
31.07.2024
Секции пока будут храниться на складе. Можно складывать нержавеющие дуги одна на другую без прокладок?
Ответ администрации:
Лучше использовать прокладки и опоры, повторяющие форму элементов, чтобы не смять кромки и не повредить поверхность. Перед укладкой листы очищают от твёрдых частиц и защищают от загрязнения.
Полина
28.11.2023
Будет ли нержавеющий кожух защищать ленту от пыли полностью или для герметичности нужны ещё уплотнения на стыках
Ответ администрации:
Сам профилированный лист не гарантирует герметичность оболочки. Защита от пыли зависит от конструкции нахлёстов, уплотнений, торцевых узлов и технологических проёмов.
