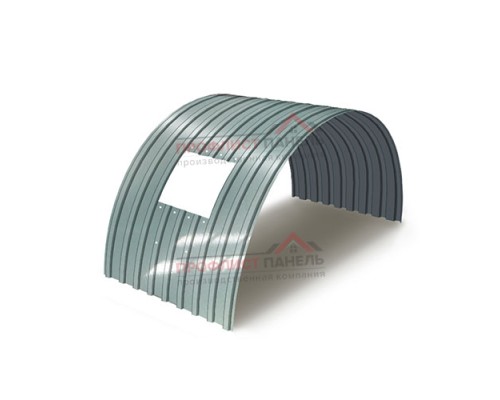

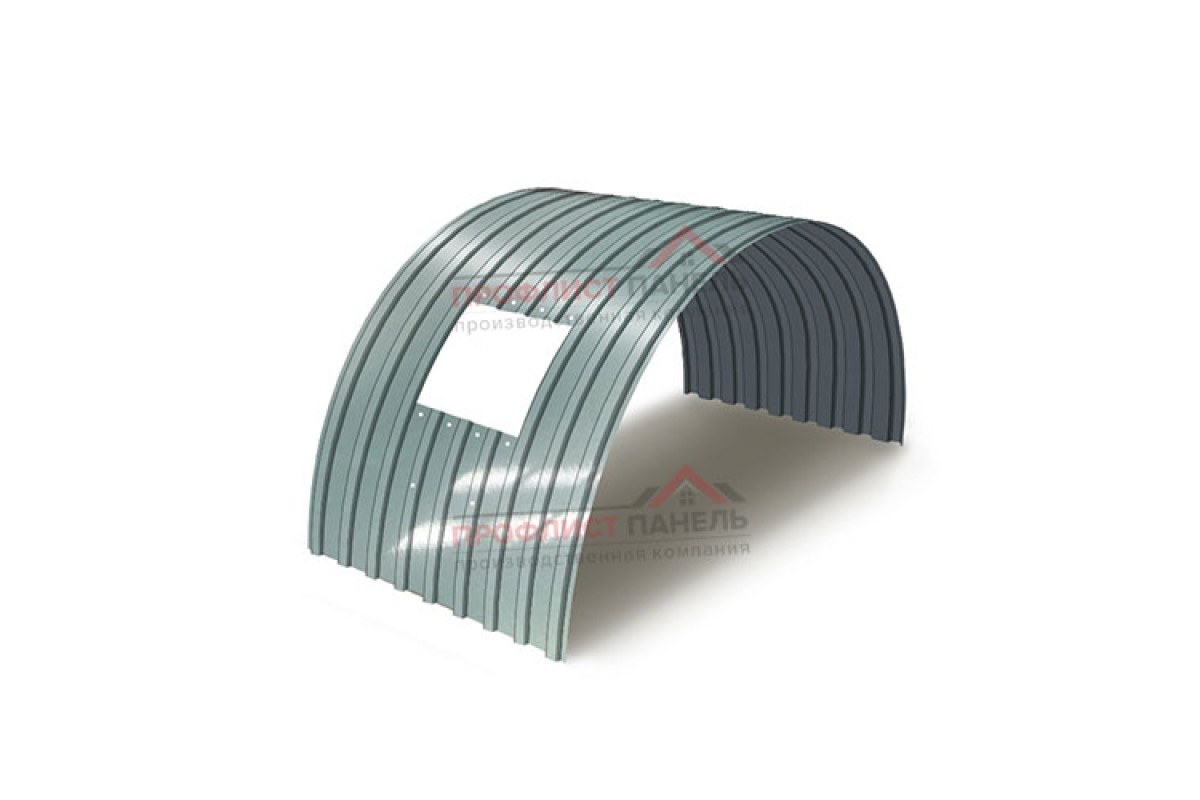

Укрытие для конвейеров из арочного профнастила С17ПГ-1163, 0,8, нержавеющий

Технический паспорт позиции нужен для того, чтобы профиль, ширина, толщина и исполнение не потерялись между проектом и закупкой. Изделие имеет профиль С17ПГ, ширину 1163 мм, толщину 0,8 мм и нержавеющее исполнение. Его назначение — радиусная оболочка над конвейером. Паспортный формат позволяет проверить фиксация параметров нержавеющей позиции в техническом паспорте закупки до передачи позиции в закупку.

Проверочный паспорт:

Тип товараукрытие для конвейеров из арочного профнастила

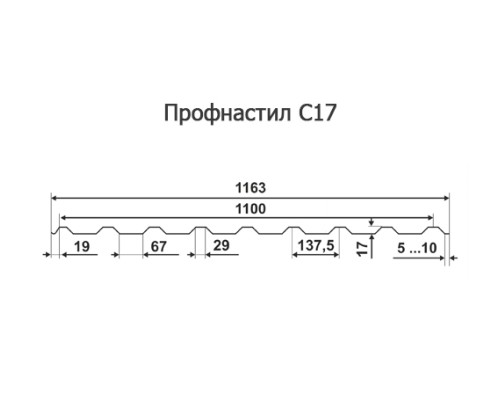

Профиль / тип панелиС17ПГ, радиусное профилированное исполнение
Ширина1163 мм по обозначению С17ПГ-1163
Толщина0,8 мм
Покрытие / RALнержавеющий; конкретный RAL не предусмотрен названием
Назначениезащитная оболочка над конвейерной линией

Пояснение характеристик

Профиль определяет форму рёбер и монтаж на дуговом основании. Ширина 1163 мм нужна для секционной раскладки, но рабочее перекрытие уточняют по соединению. Толщина 0,8 мм переносится в крепёжную карту и используется при проверке опор. Нержавеющее исполнение фиксирует тип наружной поверхности без добавления марки стали или цветового покрытия.

Применение по назначению:

  • Переходные галереи с дуговым каркасом; 0,8 мм, нержавеющий
  • Наружные секции транспортных линий; 0,8 мм, нержавеющий
  • Зоны пересыпки с радиусным укрытием; 0,8 мм, нержавеющий
  • Реконструкция существующих кожухов; 0,8 мм, нержавеющий
  • Секции над роликоопорами и приводами; 0,8 мм, нержавеющий
  • Продольные технологические укрытия; 0,8 мм, нержавеющий
  • Новые линии по проектной спецификации; 0,8 мм, нержавеющий
  • Закрытые участки ленточных конвейеров; 0,8 мм, нержавеющий

Паспортные данные должны без расхождений повторяться в чертежах, ведомости материалов и заявке. Для С17ПГ-1163 толщиной 0,8 мм отдельно подтверждают радиус опор, торцевое оформление, направление стыков и совместимость крепежа с нержавеющей поверхностью. Крепёж назначают с учётом материала опоры, толщины листа и доступности соединения для последующего осмотра. При складировании секции располагают так, чтобы не деформировать радиусную геометрию и не создавать точечных нагрузок на кромки. Финальная приёмка включает визуальную проверку линии стыков, равномерности опирания и отсутствия незакреплённых участков. Проверка выполняется по фактическим размерам, поскольку отклонения рам на длинной трассе могут накапливаться от секции к секции. Отдельно учитывают места установки датчиков, приводов, роликоопор и других элементов, к которым должен сохраняться доступ.

Перенесите паспортные характеристики в заявку без сокращений и замены исполнения.

Общие

Длина под заказ, м
0,20 - 20
Бренд
ООО «Профлист Панель»
Полная ширина, мм
1163
Полезная ширина, мм
1100
Толщина металла, мм
0.8
Высота профиля, мм
16.5
Срок службы, лет
30
Тип профиля
С17ПГ
Гарантия, до, лет
10
Покрытие
Без покрытия
Цветостойкость
Не применяется к металлической поверхности
Коррозийная стойкость
Очень хорошая
Страна производитель
Россия
Форма
Арочная
Горючесть
Негорючие
Устойчивость к механическим повреждениям
Хорошая
Назначение
Для арочных укрытии конвейеров
Отзывов: 4
Ирина
08.08.2026
Внешне всё спокойно и ровно. На складе немного подождали оформления, но к самой отгрузке вопросов не осталось.
Ответ администрации:
Время оформления постараемся учитывать внимательнее. Спасибо за терпение при получении.
Юлия
25.07.2026
Договорились о выдаче утром, потому что днём на площадке не развернуться. Помогло нормально спланировать монтаж без простоев.
Ответ администрации:
Хорошо, что согласованное получение вписалось в плотный график на площадке.
Николай
10.04.2026
До этого над частью линии стояло временное сооружение из обрезков, которое приходилось поправлять после ветра. Сделали нормальные опоры, уложили арочные элементы и наконец убрали эти подпорки. В работе стало гораздо аккуратнее.
Ответ администрации:
Здорово, что на смену временным подпоркам пришла полноценная конструкция. Ценим подробности о результате.
Фёдор
23.02.2026
Под конец смены приняли металл, утром уже пошли по трассе. По форме всё удобно, наши ребята не ругались.
Ответ администрации:
Это, пожалуй, понятная оценка от монтажников. Спасибо за живой рассказ.
Вопросов: 3
Константин Юдин
26.01.2026
Какую высоту гофры у профиля С17ПГ учитывать при проверке свободного прохода над оборудованием?
Ответ администрации:
Высота профиля по характеристикам составляет 16,5 мм. При проверке свободного пространства учитывают не только этот рельеф, но и радиус оболочки, положение опор и крепёжных деталей.
Роман Г.
27.01.2025
Если потребуется открыть боковую часть кожуха, можно сделать одну панель съёмной, не разбирая всю соседнюю оболочку?
Ответ администрации:
Съёмный узел возможен при специально предусмотренной схеме стыков и крепления. Нужно заранее проверить ширину проёма, доступ к крепежу и сохранение опирания соседних арочных полотен.
Борис
12.04.2024
каркас частично сделан из обычной стали. Есть риск проблем в местах контакта с нержавеющим кожухом 0,8 мм?
Ответ администрации:
Для контакта разных металлов оценивают влажность и риск гальванической коррозии. При необходимости проект предусматривает разделительные прокладки и совместимый крепёж в узлах сопряжения.
