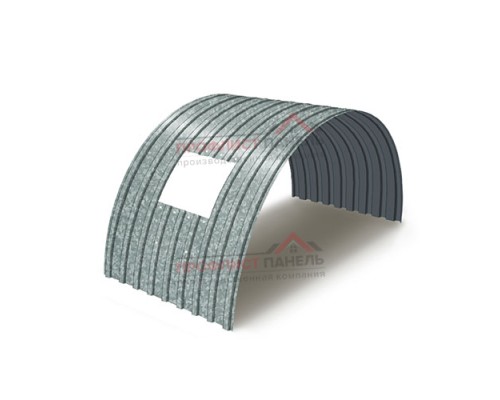

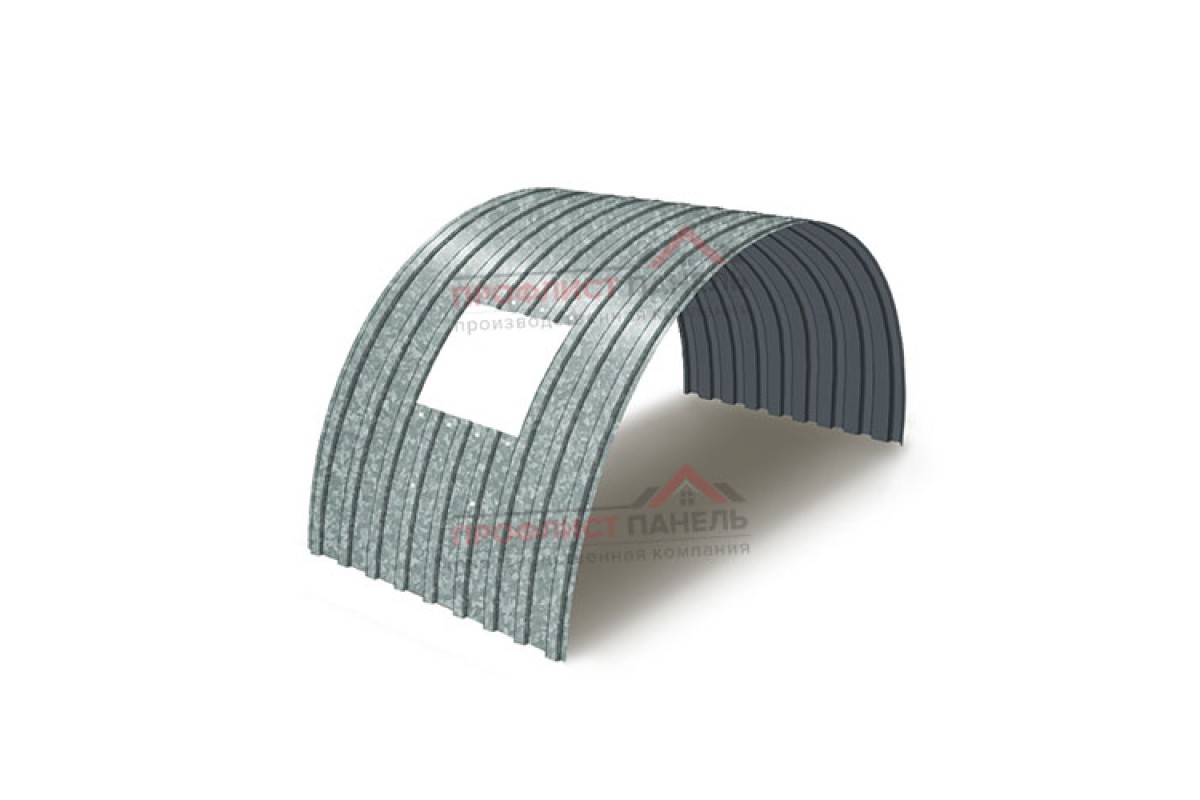

Укрытие для конвейеров из арочного профнастила С17ПГ-1163, 0,7, оцинкованный

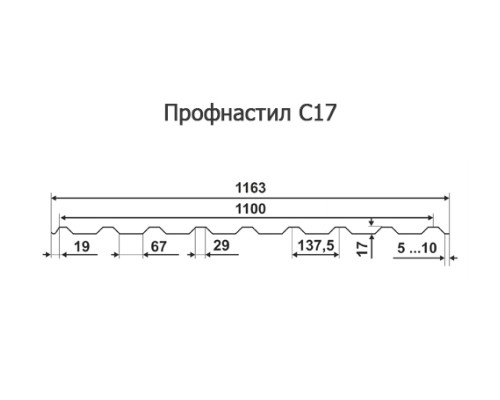

Для радиусной обшивки важно сначала проверить совпадение формы листа с дугами каркаса, а уже затем назначать точки крепления. Изделие имеет профиль С17ПГ, ширину 1163 мм, толщину 0,7 мм и оцинкованное исполнение. Его назначение — радиусная оболочка над конвейером. В проекте позицию рассматривают в контексте согласование кривизны листа с опорными дугами укрытия.

Данные для проектной ведомости:

Работа в составе укрытия

Для исполнения «оцинкованный» расчёт связывают с длиной трассы, формой поперечного контура и шагом рам. Отдельно показывают нахлёсты, торцы, сервисные проёмы и крайние подрезки. Размер 1163 мм сверяют с фактической схемой соединения. Количество секций связывают с длиной трассы, а число элементов в поперечном направлении — с геометрией дуги. В ведомости отдельно показывают основные листы, крайние детали, торцевое закрытие и разъёмные зоны обслуживания.

Сопряжения секций

Соседние элементы соединяют по принятой продольной линии, сохраняя одинаковое направление укладки. В торцах оболочку привязывают к рамам, а в местах пересечения с площадками, опорами или коммуникациями предусматривают индивидуальную подрезку. Оцинкованная поверхность должна быть совместима с выбранным крепежом и деталями закрытия.

Проектные аргументы:

• Исполнение «оцинкованный» сохраняют в заявке; 0,7 мм, оцинкованный
• Радиусная форма повторяет контур опорных дуг; 0,7 мм, оцинкованный
• Секционная схема упрощает локальную замену; 0,7 мм, оцинкованный
• Продольные рёбра задают линию сопряжения; 0,7 мм, оцинкованный
• Параметры переносятся в монтажную ведомость; 0,7 мм, оцинкованный
• Доборы считают одновременно с оболочкой; 0,7 мм, оцинкованный

Проектная применимость подтверждается только после сопоставления С17ПГ-1163, толщины 0,7 мм и исполнения «оцинкованный» с радиусом опор, шагом рам и схемой доступа. Так позиция сохраняет однозначность от чертежа до монтажной ведомости. Кромки не следует оставлять без предусмотренного проектом закрытия: торцевой узел формируют одновременно с раскладкой основной оболочки. Крепёж назначают с учётом материала опоры, толщины листа и доступности соединения для последующего осмотра. При складировании секции располагают так, чтобы не деформировать радиусную геометрию и не создавать точечных нагрузок на кромки.
