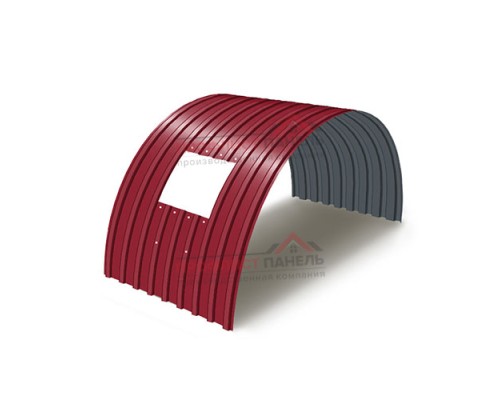

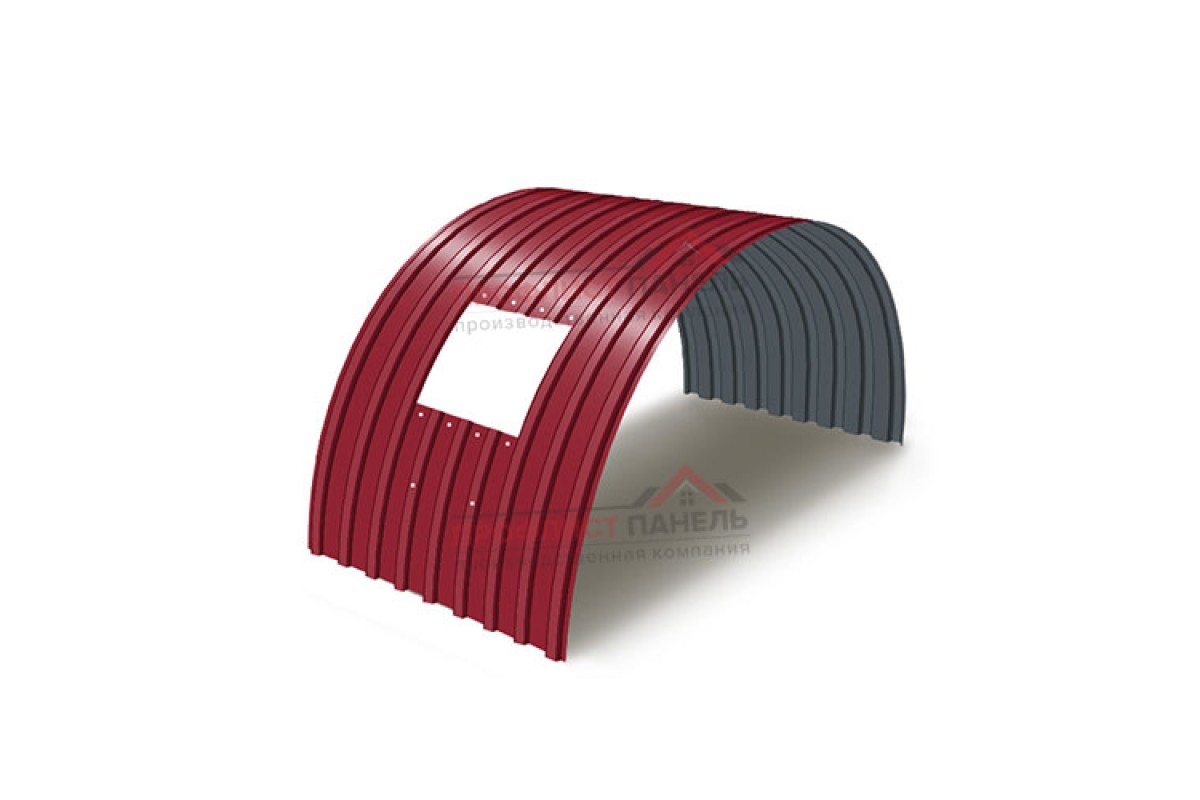

Укрытие для конвейеров из арочного профнастила С17ПГ-1163, 0,5, в полимерном покрытии

Конструкция профилированной оболочки

Полимерное покрытие делает поверхность отдельным параметром комплектации, который необходимо согласовать с планками и видимыми соединениями. Изделие имеет профиль С17ПГ, ширину 1163 мм, толщину 0,5 мм и исполнение в полимерном покрытии. Его назначение — радиусная оболочка над конвейером. Конструктивный разбор выполняют с учётом работа полимерной поверхности в составе видимого наружного контура.

Конструктивные свойства:

• Секционная схема упрощает локальную замену; 0,5 мм, в полимерном покрытии
• Продольные рёбра задают линию сопряжения; 0,5 мм, в полимерном покрытии
• Параметры переносятся в монтажную ведомость; 0,5 мм, в полимерном покрытии
• Доборы считают одновременно с оболочкой; 0,5 мм, в полимерном покрытии
• Профиль С17ПГ-1163 привязан к ширине 1163 мм; 0,5 мм, в полимерном покрытии
• Крепёж подбирают по основанию и листу 0,5 мм

Работа в монтажном узле

В составе узла лист опирается на поперечные дуги, соединяется с соседними секциями по продольной линии и закрывается в торцах. Планки примыкания используют возле рам, площадок и других пересечений. Места реза располагают так, чтобы открытая кромка могла быть закрыта предусмотренным добором и не оставалась в центре видимой плоскости.

Арочный профнастил С17ПГ-1163 толщиной 0,5 мм в полимерном покрытии подбирают под реальный конструктивный контур. Корректная работа позиции зависит от совпадения радиуса, шага опор, крепёжной карты и комплекта торцевых деталей. Проверка выполняется по фактическим размерам, поскольку отклонения рам на длинной трассе могут накапливаться от секции к секции. Отдельно учитывают места установки датчиков, приводов, роликоопор и других элементов, к которым должен сохраняться доступ. Кромки не следует оставлять без предусмотренного проектом закрытия: торцевой узел формируют одновременно с раскладкой основной оболочки. Крепёж назначают с учётом материала опоры, толщины листа и доступности соединения для последующего осмотра. При складировании секции располагают так, чтобы не деформировать радиусную геометрию и не создавать точечных нагрузок на кромки.
