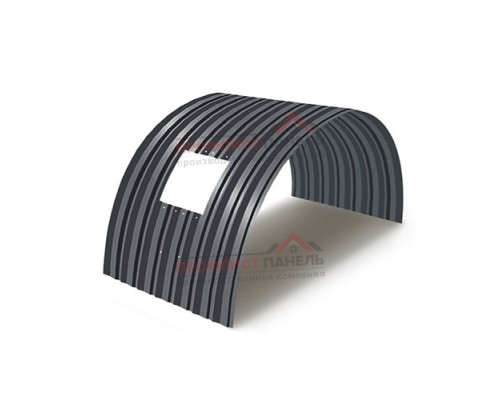

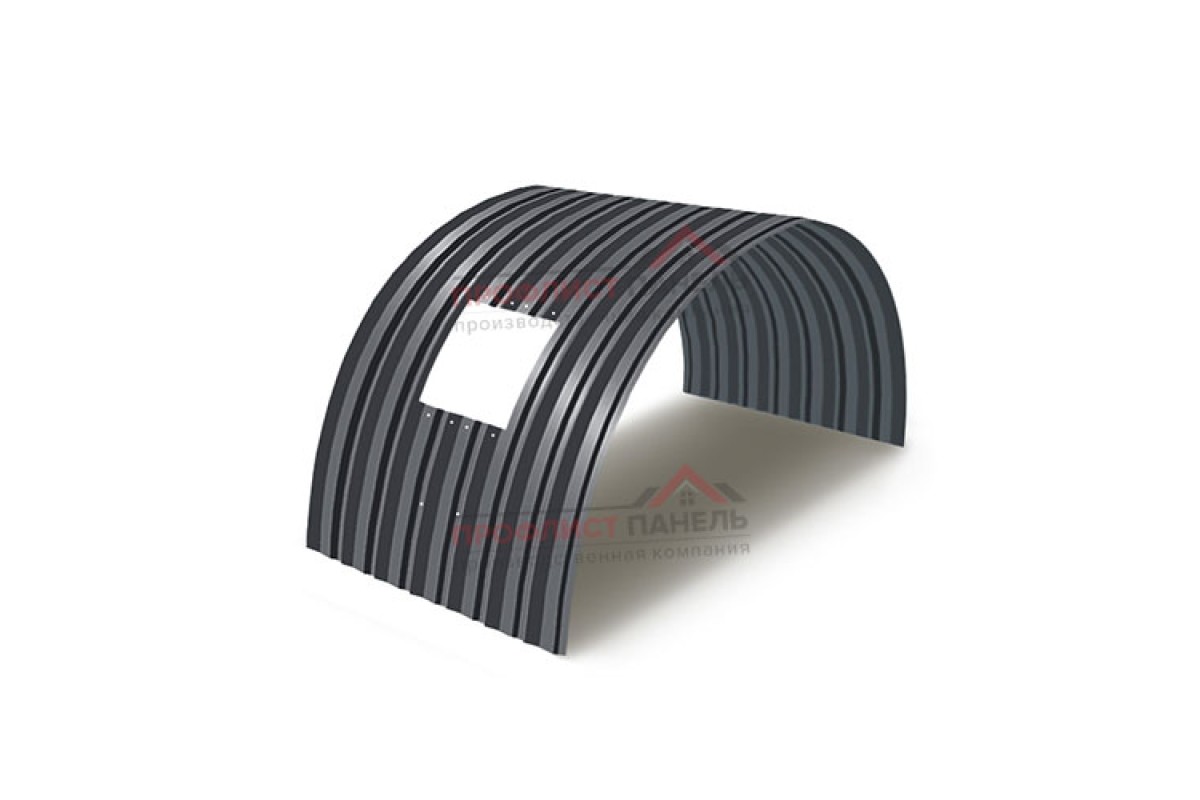

Укрытие для конвейеров из арочного профнастила С15ПГ-1190, 1,0, в полимерном покрытии

Для полимерного укрытия толщиной 1,0 мм проектный лист фиксирует не только обозначение С15ПГ-1190, но и положение каждого сегмента на трассе. Номинальная ширина 1190 мм применяется в раскладке, а покрытие увязывается с видимыми торцами и примыканиями.

Исходные данные для проекта:

Проектное применение

Расчет начинают с разбивки конвейера на участки между технологическими узлами. По каждому участку определяют длину дуги, число полных элементов 1190 мм, размеры крайних полос и количество съемных секций. Толщина 1,0 мм отражается в монтажной ведомости, профиль С15ПГ — в сечении оболочки, полимерное покрытие — в перечне доборов и шайб.

Узел и сопряжения

На продольном виде показывают направление сборки и нумерацию листов, на поперечном — опорную дугу и линии фиксации. В местах выхода к галерее предусматривают переходные планки, у приводов и датчиков — разъемные узлы. Подрезанные кромки не оставляют открытыми; их очищают и закрывают фасонными деталями, согласованными с покрытием.

Проектные преимущества:

• Позиция однозначно связывается с конкретным участком трассы
• Ширина 1190 мм переводится в поэлементную монтажную раскладку
• Толщина 1,0 мм учитывается при подъеме и фиксации

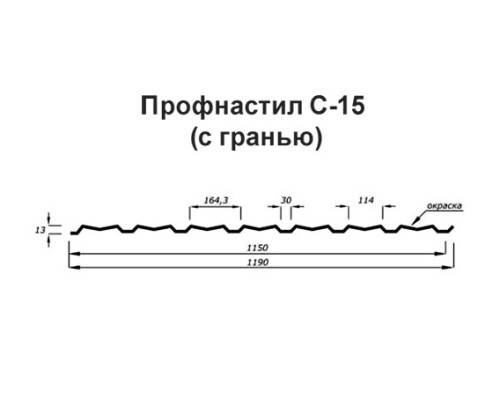

• Профиль С15ПГ проверяется в поперечном сечении укрытия
• Полимерная поверхность согласуется с видимыми комплектующими
• Разъемные сегменты отделяются от глухой части еще в проекте

С15ПГ-1190 толщиной 1,0 мм в полимерном покрытии подходит для проекта, где определены радиус, направление волн, места технологических разрывов и комплект фасонных элементов. Общей площади недостаточно: монтажная спецификация должна содержать поэлементную привязку.
