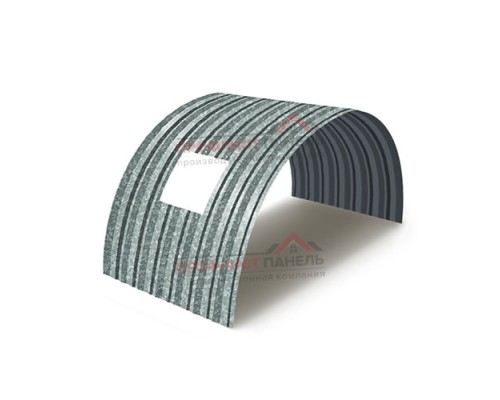

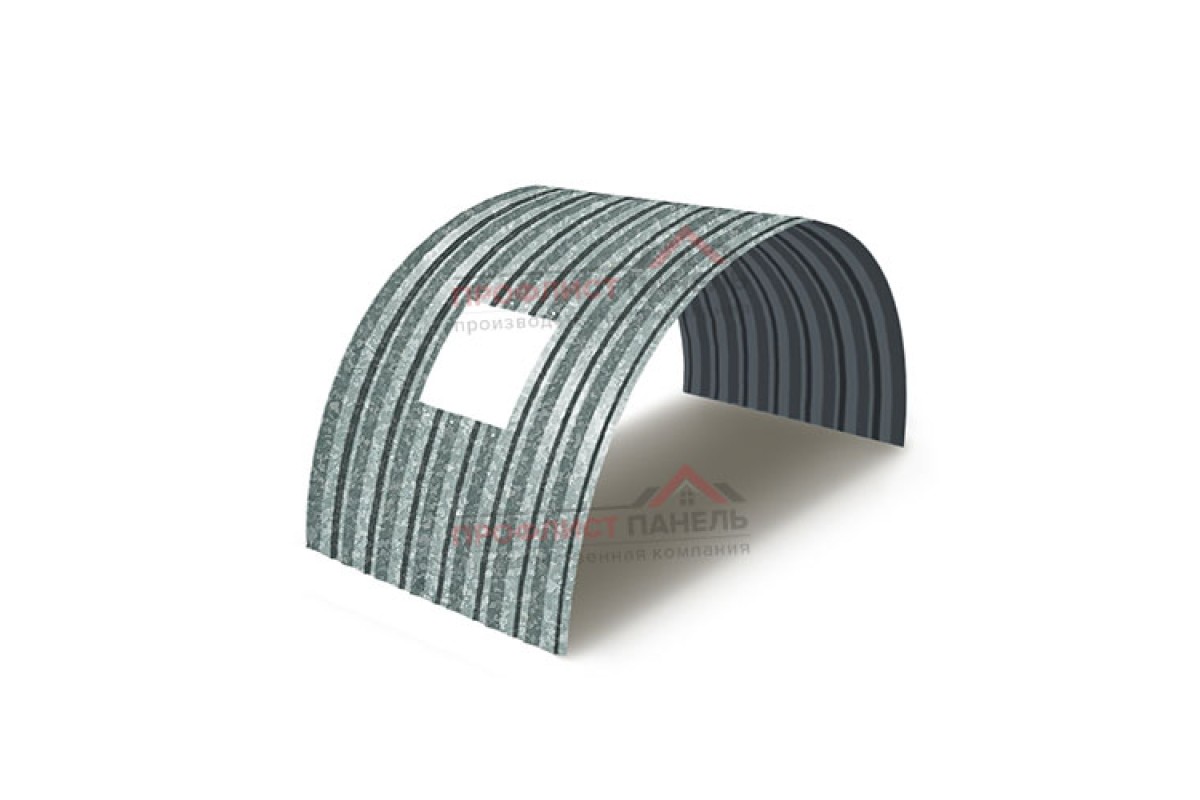

Укрытие для конвейеров из арочного профнастила С15ПГ-1190, 0,7, оцинкованный

В проекте конвейерного укрытия позиция С15ПГ-1190 рассматривается как дуговой наружный элемент шириной 1190 мм и толщиной 0,7 мм. Ее привязывают к поперечному сечению трассы, радиусу опор и границам сервисных зон; оцинкованное исполнение заносится в спецификацию полностью.

Исходные данные для проекта:

Проектное применение

Из ширины 1190 мм получают предварительное число листов по длине закрываемого участка, затем добавляют соединения, крайние подрезки и торцевые элементы. Толщина 0,7 мм используется при выборе крепежа и оценке способа монтажа. Профиль С15ПГ связывают с радиусом каркаса, а оцинкованная поверхность — с ведомостью планок и требованиями к обработке кромок.

Узел и сопряжения

В составе узла лист работает между соседними дуговыми рамами и образует непрерывную оболочку над лентой. На концах участка его сопрягают с торцевыми закрытиями, у пересыпных станций — с переходными планками, возле обслуживаемого оборудования — со съемными секциями. Кромки после подрезки очищают от стружки и закрывают конструктивными планками, чтобы монтажный узел оставался завершенным.

Проектные преимущества:

• Маркировка позиции переносится в спецификацию без сокращений
• Ширина 1190 мм участвует в разбивке оболочки на элементы
• Толщина 0,7 мм связывается с крепежной схемой

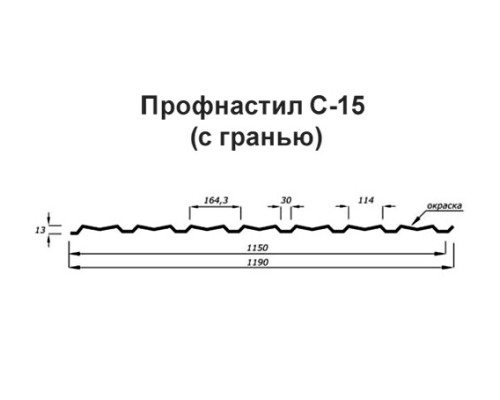

• Профиль С15ПГ проверяется по поперечному сечению каркаса
• Оцинкованное исполнение согласуется с ведомостью фасонных деталей
• Сервисные разрывы можно показать на чертеже до изготовления комплекта

Проектное применение возможно после совпадения С15ПГ-1190, ширины 1190 мм, толщины 0,7 мм и оцинкованное исполнение с чертежом конвейерного укрытия. Дополнительно сверяют радиус, длины секций, расположение опор и границы съемных элементов.
