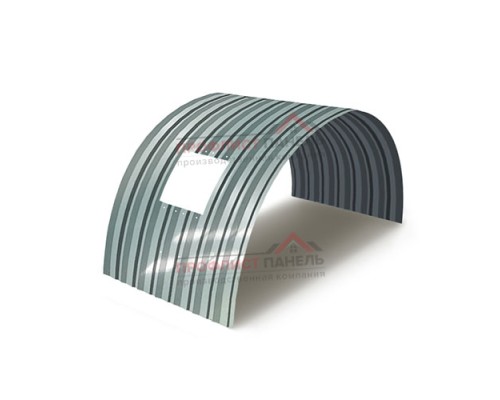

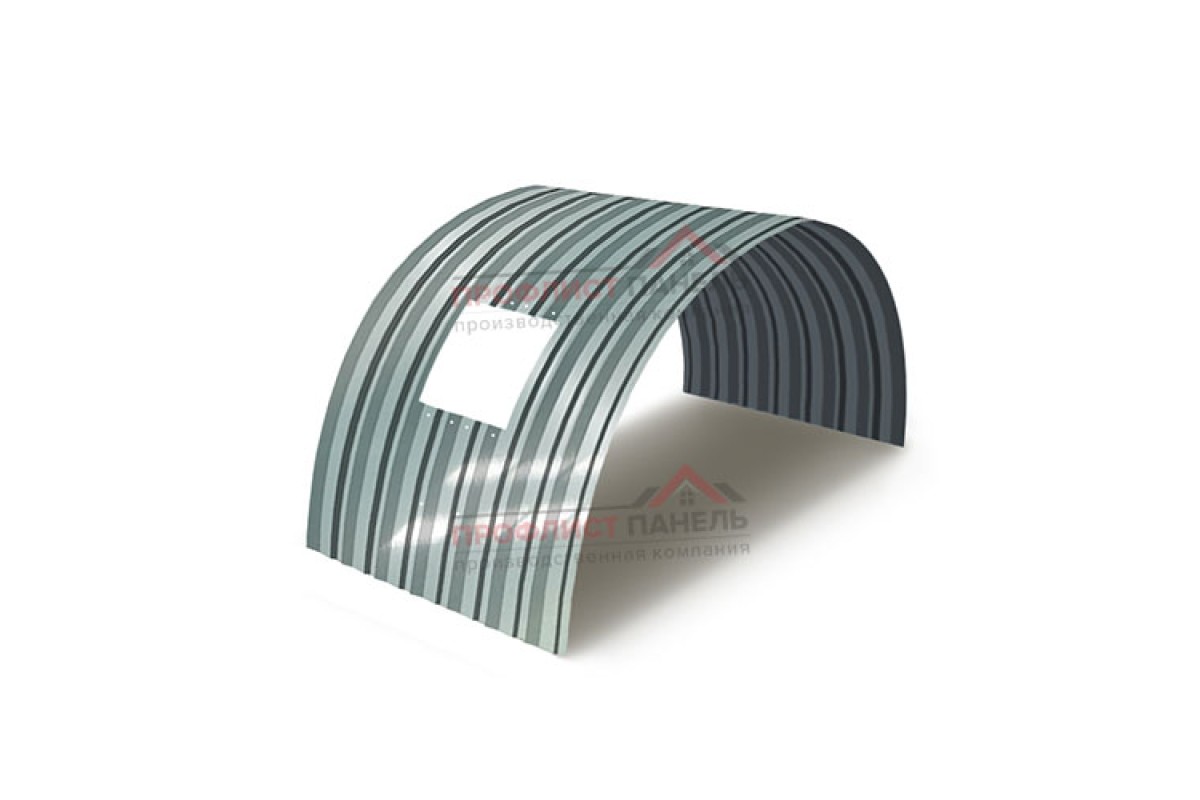

Укрытие для конвейеров из арочного профнастила С15ПГ-1190, 0,6, нержавеющий
Ширина как расчетный параметр
Ширина 1190 мм задает расчетный модуль нержавеющего С15ПГ для конвейерного укрытия. По ней определяют предварительное число листов вдоль трассы, но не заменяют ею рабочую раскладку: соединения, крайние полосы, торцевые закрытия и съемные зоны уменьшают или перераспределяют полезный размер.
Влияние ширины на расчет:
| Количество элементов | 1190 мм используется как исходный модуль для разбивки длины трассы |
| Стыки | Число соединений проверяют по принятому нахлесту и направлению монтажа |
| Подрезка | Остаточные полосы распределяют между крайними и переходными участками |
| Доборы | Торцевые и переходные планки связывают с итоговой поэлементной схемой |
Раскладка по плоскости
Разметку начинают от принятой базовой стороны и ведут последовательно по дуговым рамам. Полноразмерные элементы размещают на основной части трассы, а подрезки относят к заранее выбранным крайним зонам. Профиль С15ПГ ориентируют одинаково, нержавеющий лист толщиной 0,6 мм крепят по подготовленным линиям, а вокруг приводов предусматривают отдельные снимаемые фрагменты.
Преимущества:
- Размер 1190 мм позволяет быстро проверить черновое количество секций
- Раскладка показывает реальные места продольных соединений
- Толщина 0,6 мм учитывается при выборе крепежа и подъеме
- Профиль С15ПГ задает единое направление волн
- Нержавеющее исполнение согласуется с материалом планок
- Крайние подрезки можно перенести из обслуживаемых зон
Номинальную ширину 1190 мм необходимо сверять с фактической длиной закрываемого участка, схемой соединений и положением торцов. Для С15ПГ толщиной 0,6 мм в нержавеющем исполнении итогом расчета должна быть поэлементная раскладка, а не только общая площадь. Расчет по ширине ведут от базовой линии каркаса, а не от случайной кромки первого установленного элемента.
Передайте длины участков и положение опор для расчета раскладки шириной 1190 мм.
