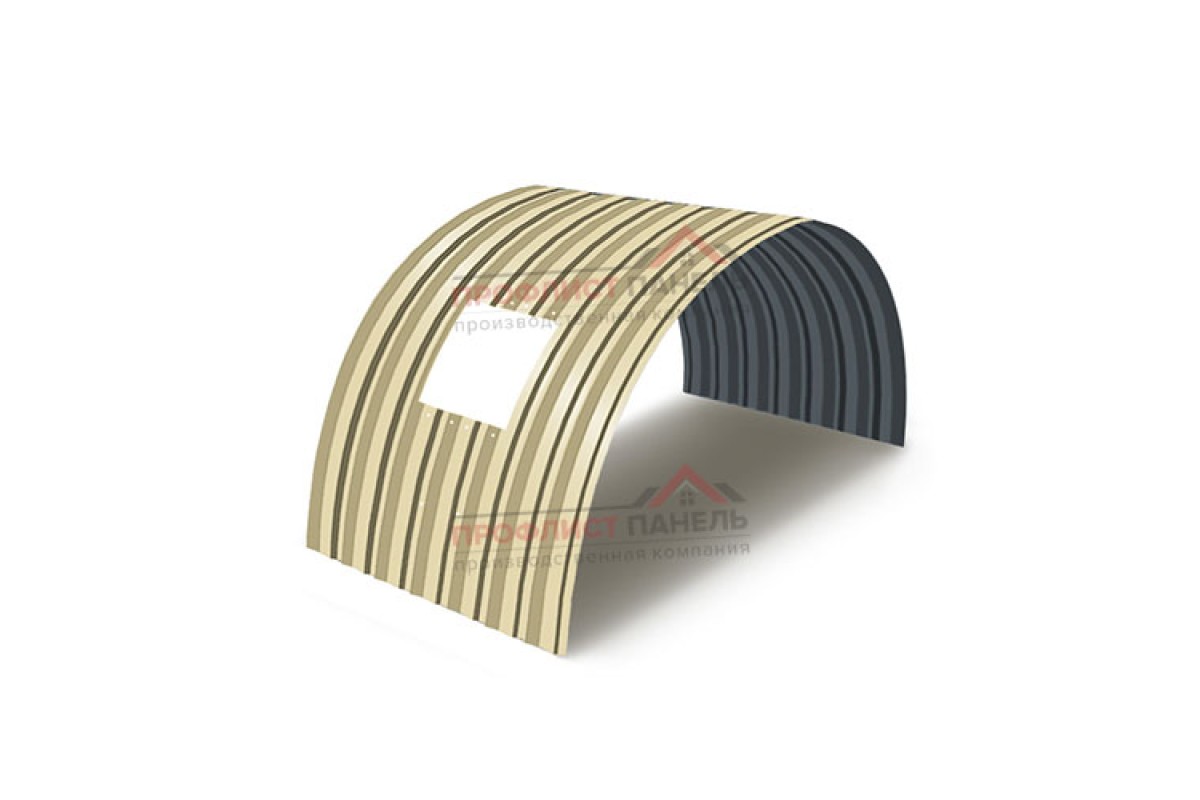

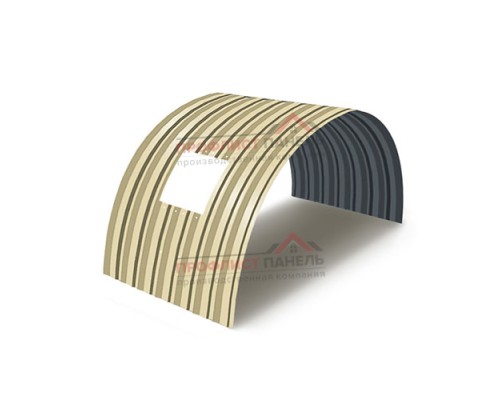

Укрытие для конвейеров из арочного профнастила С15ПГ-1190, 0,5, в полимерном покрытии

Как устроен материал

Материал устроен как продольно гнутый профилированный лист С15ПГ-1190, формирующий сегмент дугового укрытия конвейера. Ширина 1190 мм задает размер элемента в раскладке, толщина 0,5 мм относится к металлу, а полимерное покрытие образует видимую наружную поверхность.

Конструктивные особенности:

• Продольно гнутая форма повторяет дуговую линию опор
• Толщина 0,5 мм учитывается в схеме временной фиксации
• Ширина 1190 мм влияет на число продольных стыков
• Полимерная поверхность требует аккуратной подрезки без перегрева
• Соединения профиля С15ПГ ориентируют в одном направлении
• Фасонные элементы закрывают торцы, переходы и открытые кромки

Работа в составе узла

В составе узла лист опирается на дуговые рамы и соединяется с соседними сегментами по профилю. У конца трассы он подходит к торцевой планке, у галереи — к переходному примыканию, возле оборудования — к снимаемой секции. Полимерное покрытие остается наружным, поэтому стружку удаляют сразу, а видимые крепежные детали подбирают согласованно.

Конструктивный выбор С15ПГ-1190 толщиной 0,5 мм выполняют по чертежу конкретного узла. Ширина 1190 мм, радиус, направление волн, полимерная поверхность и набор доборов должны образовывать совместимую систему. Конструктивную схему дополняют поперечными сечениями в местах опор и продольным видом всей закрываемой линии. Это помогает увязать волны профиля с направлением дуги и положением доборных деталей. Отдельные элементы маркируют по монтажной последовательности. Для позиции толщиной 0,5 мм окончательную монтажную схему утверждают после обмера каркаса; исполнение с полимерным покрытием фиксируют в ведомости вместе с профилем С15ПГ-1190 и назначением для конвейерного укрытия.
