Укрытие для конвейеров из арочного профнастила НС18ПГ-1170, 0,8, нержавеющий

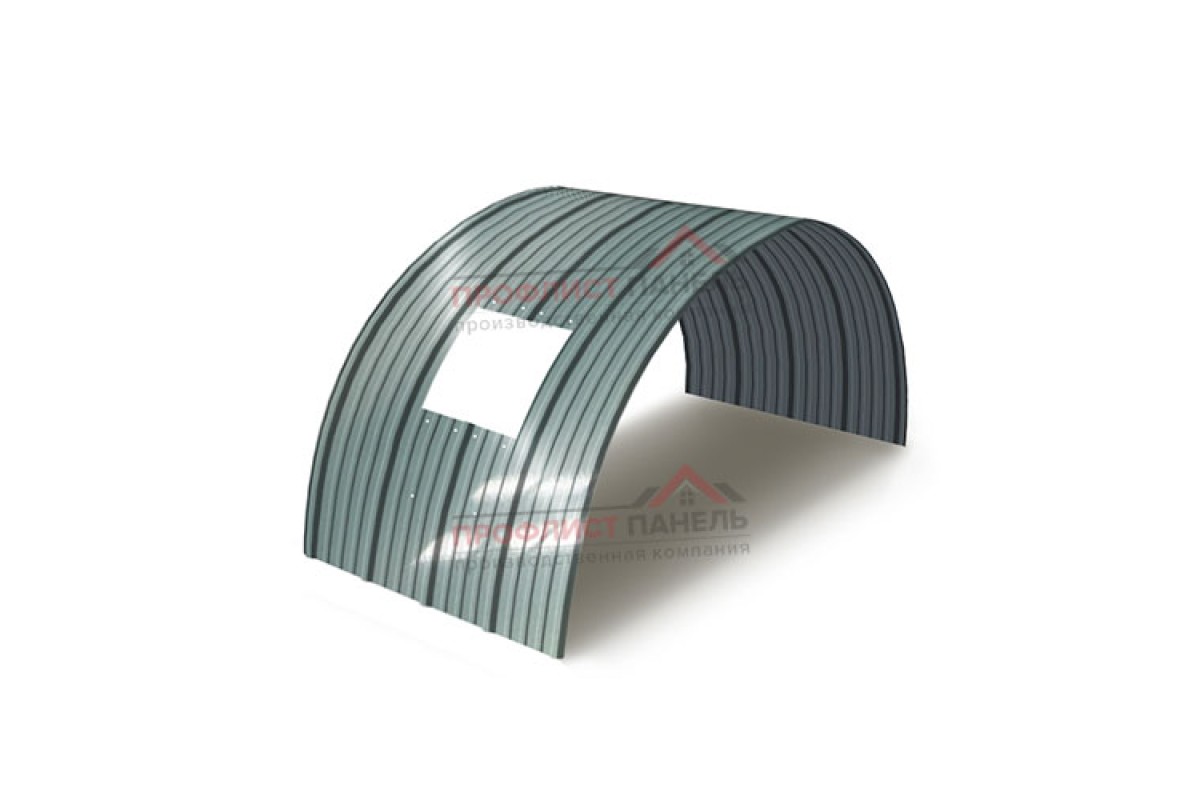

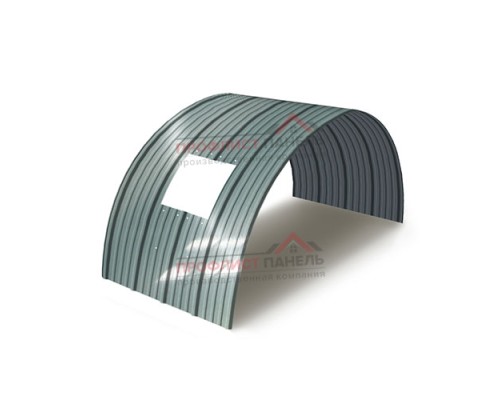

Укрытие для конвейеров из арочного профнастила НС18ПГ-1170, 0,8, нержавеющий включают в проект как элемент секционного покрытия. Оно формирует арочную защитную поверхность над конвейерной лентой и должно быть увязано с радиусом поперечных рам, длиной закрываемого участка и сервисными разрывами. В обозначении уже зафиксированы профиль НС18ПГ-1170, ширина 1170 мм, толщина 0,8 мм и материал исполнения.

Исходные данные для проекта:

Проектное применение

Данные таблицы используют для увязки радиуса с шагом рам. По длине конвейера определяют число элементов, отдельно выделяют стартовую и завершающую секции, участки обхода оборудования и съёмные фрагменты. Ширину 1170 мм нельзя автоматически считать рабочим шагом без проверки принятого соединения; её сопоставляют с фактической раскладкой. В спецификацию дополнительно входят крепёж, прижимные детали, торцевые планки и элементы, закрывающие продольные кромки.

Узел и сопряжения

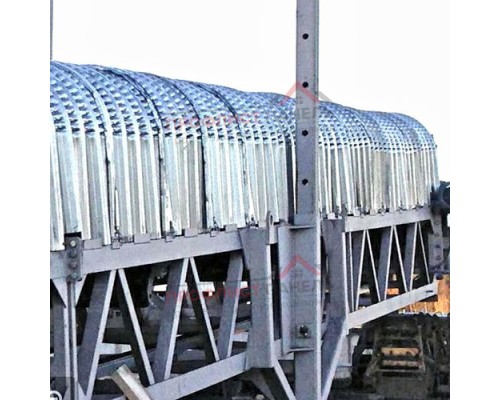

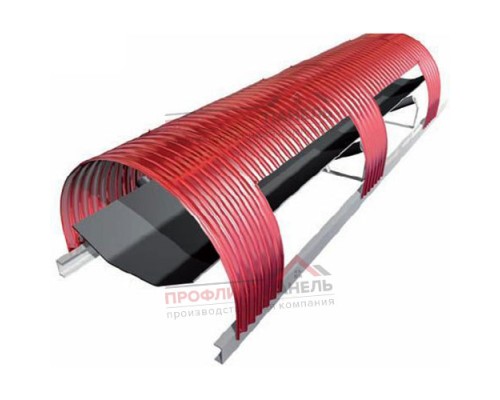

Арочный сегмент опирается на поперечные дуги и соединяется с соседними элементами вдоль трассы. В узле важно сохранить одинаковый радиус, обеспечить перенос данных в ведомость элементов и не перекрыть доступ к роликоопорам. Продольные соединения располагают так, чтобы нагрузка от монтажа передавалась на каркас, а кромки не оставались незакреплёнными. Подрезанные участки очищают от стружки; способ обработки принимают с учётом нержавеющей поверхности без заявленного цветного слоя.

Проектные преимущества:

• Обозначение НС18ПГ-1170 можно перенести в спецификацию без сокращения маркировки
• Ширина 1170 мм используется при разбивке укрытия на рядовые и крайние секции
• Толщина 0,8 мм учитывается в ведомости крепежа и монтажных операций
• Исполнение «нержавеющее» отделяет позицию от покрытых и оцинкованных аналогов
• Точки стыковки можно совместить с опорными рамами ещё на стадии чертежа
• Позиция допускает сравнение с соседними вариантами по одному контролируемому параметру

Позиция подходит для проекта при совпадении профиля НС18ПГ-1170, ширины 1170 мм, толщины 0,8 мм и материала с ведомостью. До выпуска заказа необходимо проверить радиус рам, направление соединений, состав доборов и участки обслуживания: именно эти данные превращают отдельный лист в работоспособную оболочку конвейера.
