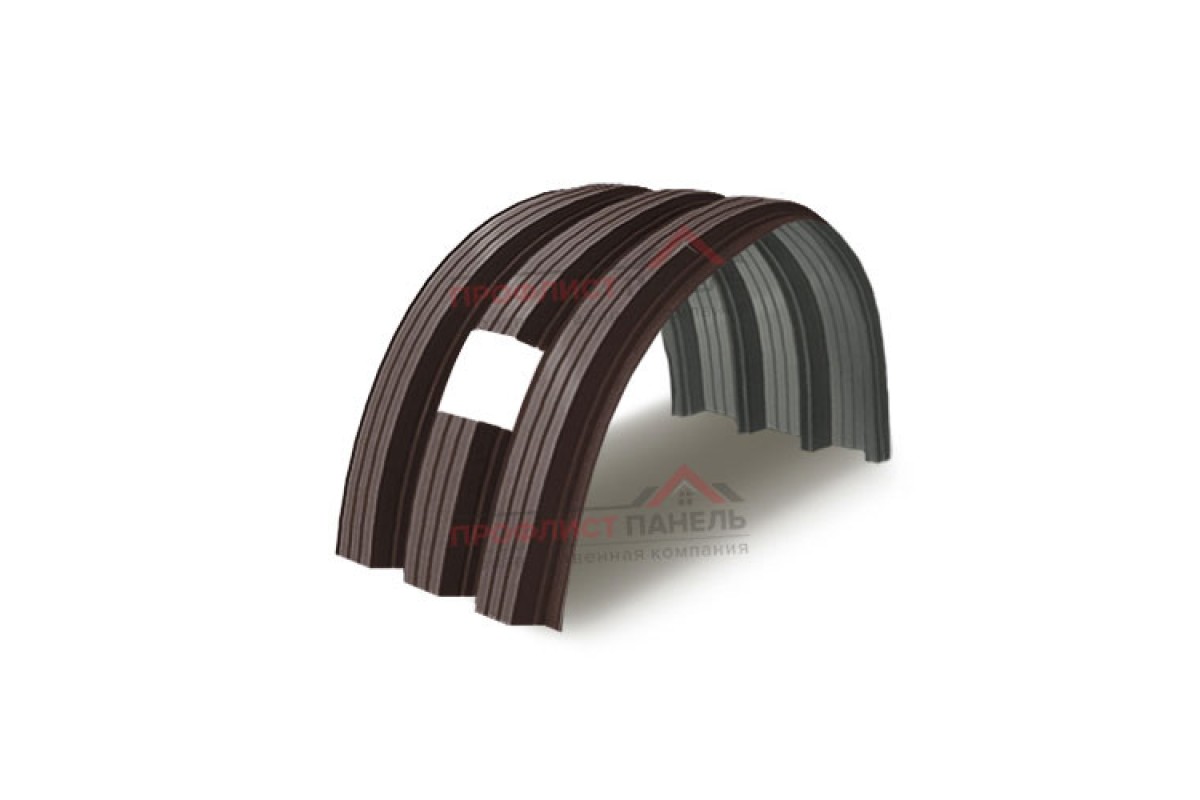

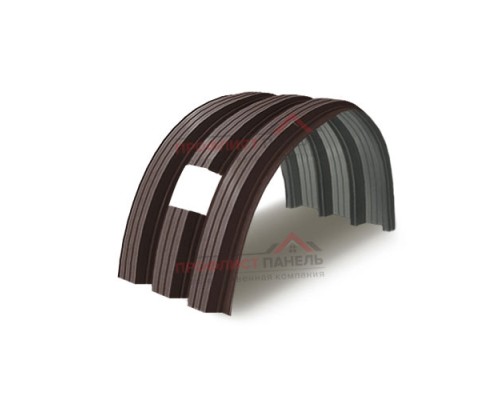

Укрытие для конвейеров из арочного профнастила Н112ПГ-807, 1,0, в полимерном покрытии

На арочном участке конвейерного укрытия эту позицию ведут как отдельную секцию Н112ПГ-807. Толщина 1,0 и исполнение с полимерным покрытием фиксируются вместе с профилем. Расчет для этого варианта начинают с проектной увязке секций, после чего раскладывают элементы по рамам.

Исходные данные для проекта:

Проектное применение

Компоновку строят от реального каркаса: наносят рамы, границы секций, переходы и торцы, затем считают основные элементы. Такой порядок заранее показывает зоны локального раскроя. Крепеж и закрывающие детали считают вместе с оболочкой.

Узел и сопряжения

Элемент выполнен из материала: профилированная сталь с полимерным покрытием; рабочая форма — Н112ПГ-807. Толщина 1,0 связана с креплением и обработкой, а полимерная поверхность без заданного цветового кода определяет исполнение наружной стороны. Геометрию контролируют по дуге и точкам опирания. Сборку начинают с контрольной секции. Следующие элементы Н112ПГ-807 выставляют с проверкой стыка и общей дуги. Металл 1,0 закрепляют по принятой карте; обработанные кромки и открытые торцы проверяют до окончательной установки доборов.

Проектные преимущества:

• Профиль удобно контролировать по всей длине укрытия.
• Позицию легко включить в спецификацию каркаса.
• Толщина 1,0 отделяет позицию от других вариантов Н112ПГ-807.
• Арочная форма подходит для секционной сборки оболочки.
• Раскладка заранее показывает стыки и крайние подрезки.
• Исполнение с полимерным покрытием помогает согласовать комплектующие.

Исполнение Н112ПГ-807, 1,0, исполнение с полимерным покрытием применяют только в привязке к конкретной секции каркаса. До заказа геометрию, крепеж и комплектующие объединяют в одну схему.
