Укрытие для конвейеров из арочного профнастила МП20ПГ-1150, 0,5, в полимерном покрытии

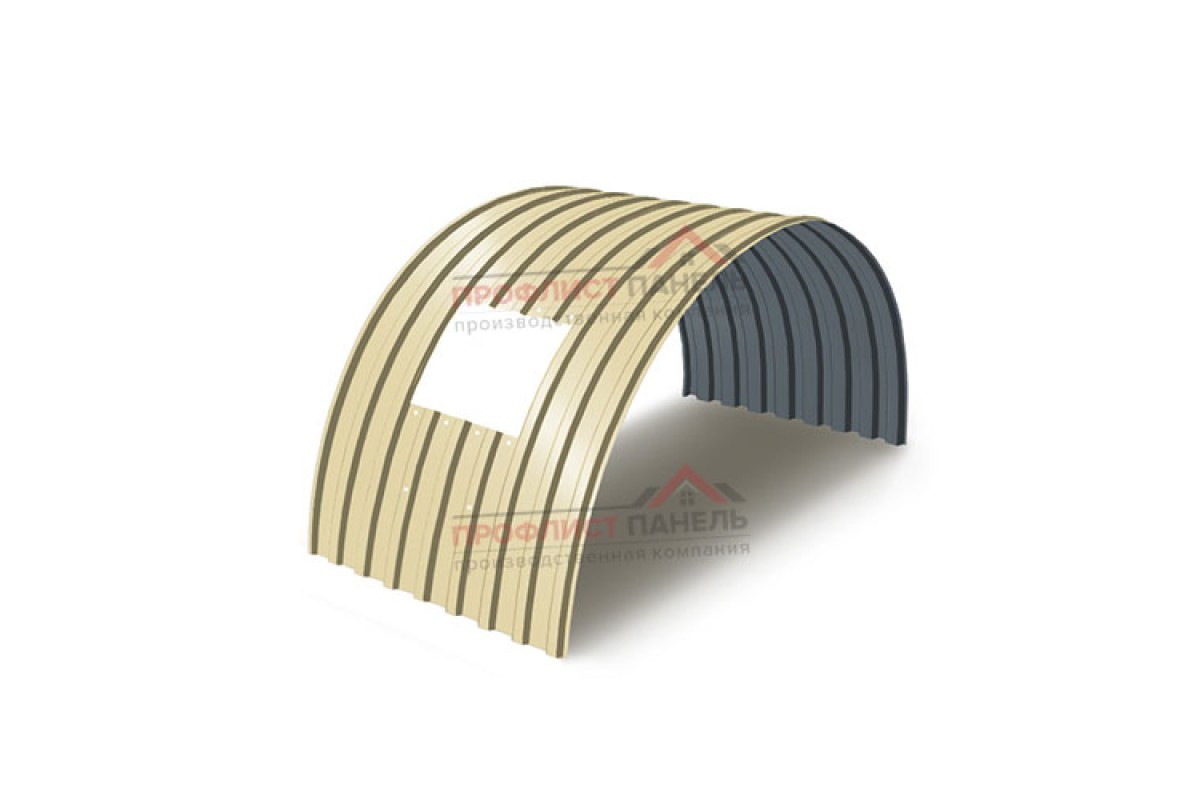

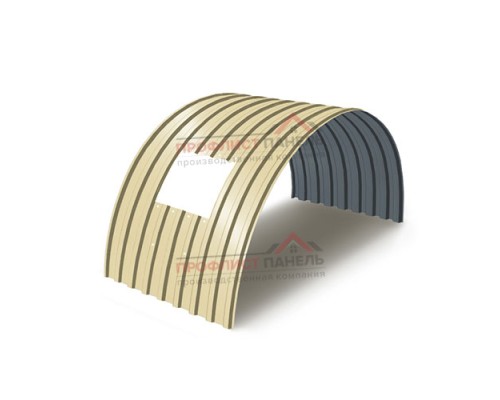

Конструкция арочного элемента

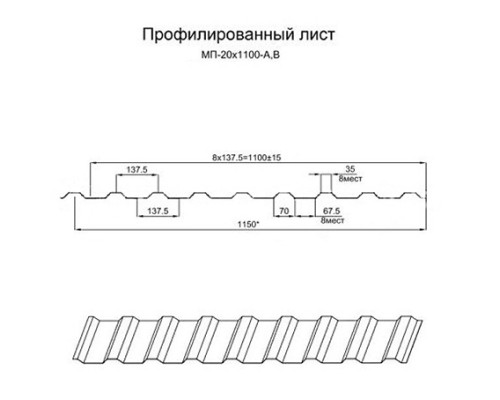

Конструкция основана на продольно-гнутом профилированном листе, который устанавливают по подготовленным дуговым рамам кожуха. Основой служит профилированная сталь с полимерным покрытием, сформированная в продольно-гнутый профиль МП20ПГ. Арочная геометрия рассчитана на установку по дуговым рамам конвейерного кожуха.

Конструктивные особенности позиции:

• соответствие дуговому каркасу — 0,5 мм, полимер
• снижение риска пересорта — 0,5 мм, полимер
• предварительная увязка доборов — 0,5 мм, полимер
• перенос позиции в монтажную ведомость — 0,5 мм, полимер
• единая геометрия профиля МП20ПГ — 0,5 мм, полимер
• расчет по ширине 1150 мм — 0,5 мм, полимер

Работа в составе защитного узла

Листы устанавливают по дугам, объединяя их в оболочку с контролируемыми продольными стыками. На торцах применяют планки, возле переходов предусматривают подрезку. Монтаж ведут по подготовленным дуговым опорам, сверяя ось профиля МП20ПГ с линией каркаса. Лист шириной 1150 мм сначала фиксируют в контрольных точках, затем проверяют прилегание и завершают крепление. Толщина 0,5 мм учитывается при выборе крепежа.
