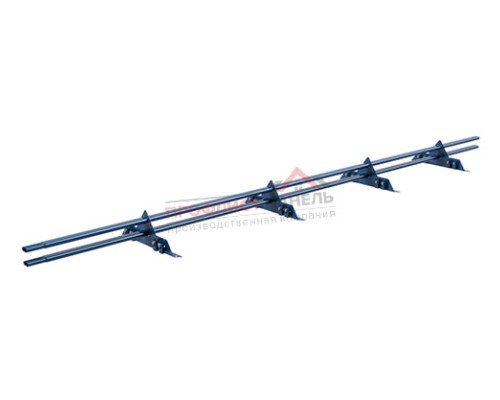

Снегозадержатель ROLLED ОЦ с круглой трубой d25мм L=3000мм (4 опоры 1,5мм)

Конструкция трубчатого элемента

На участке возле примыкания производственного цеха конструкция представляет собой трубчатый снегозадержатель, собранный из рабочей трубы, опор и секционных соединений. В этой модификации применена круглая труба d25 мм; длина одного модуля составляет 3000 мм. На модуль приходится 4 опоры толщиной 1,5 мм, исполнение — оцинкованное исполнение ОЦ. Дополнительные признаки позиции: обозначение ROLLED.

Конструктивные особенности:

• Рабочая форма определяется трубой d25 мм — у примыкания цеха.
• Секция 3000 мм служит повторяемым элементом линейного ряда — у примыкания цеха.
• 4 опоры задают число точек размещения на один модуль.
• Толщина опор 1,5 мм проверяется по каждой партии — у примыкания цеха.
• Оцинкованное исполнение ОЦ сохраняется у взаимосвязанных деталей — у примыкания цеха.
• Стыки и крайние узлы рассчитываются по фактической линии кровли — у примыкания цеха.

Работа в составе кровельного узла

В составе кровельного узла секции располагают вдоль выбранной оси, согласованной с карнизом и несущими зонами. Для кровельного участка с проверенным основанием крепление проверяют отдельно, не используя схему другого покрытия без адаптации. На участке возле примыкания производственного цеха конструкцию увязывают с примыканиями, мостиками, ограждениями и доступом для обслуживания.

Изделие подбирают под конкретный конструктивный узел и полную комплектность. Ключевое сочетание — труба d25 мм, модуль 3000 мм, 4 опоры толщиной 1,5 мм и оцинкованное исполнение ОЦ. Толщину 1,5 мм проверяют на опорных деталях до сборки, поскольку после установки визуальная сверка затрудняется. При переносе схемы на объект сначала закрепляют контрольные точки, затем распределяют между ними секции 3000 мм.
