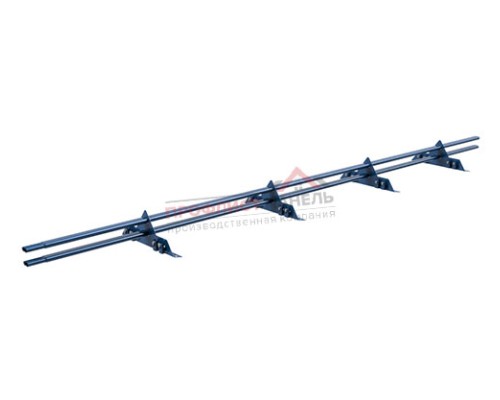

Снегозадержатель ROLLED на Фальцевую кровлю ROLLED ОЦ с круглой трубой d25мм L=3000мм (4 опоры 1мм)

Длина как расчетный модуль

На участке над площадкой разгрузки складского корпуса длина 3000 мм используется как модуль деления снегозадерживающей линии. По ней считают секции, стыки и крайние отрезки. На каждый модуль приходится 4 опоры толщиной 1 мм; рабочая часть — круглая труба d25 мм. Расчет относится к зоне над площадкой разгрузки складского корпуса. Дополнительные признаки позиции: обозначение ROLLED, исполнение ОЦ, монтаж на фальцевой кровле.

Влияние длины на расчет:

Размещение модулей по линии

Раскладку начинают от контрольной точки и последовательно размещают модули. Стыки не оставляют в примыканиях, а крайние зоны проверяют после общей разбивки.

Преимущества модульного расчета:

• Модуль 3000 мм измерим на чертеже.
• Число секций считается до поставки.
• 4 опоры привязаны к каждому отрезку.
• Стыки видны в монтажной карте.
• Крайние зоны проверяются отдельно.
• Комплект сравнивается с фактической линией.

Расчет завершают после сопоставления модулей 3000 мм с фактической длиной. Дополнительно проверяют трубу, опоры и исполнение. Комплектность по опорам проверяют для каждой секции, а не суммарно по всей партии, чтобы избежать неполных монтажных узлов. После предварительной сборки контролируют общую ось трубы и соответствие количества опор принятой раскладке. Секции подают на скат в порядке монтажа, чтобы не перемещать собранные отрезки через готовые участки кровли. Монтажную документацию дополняют схемой стыков, поскольку общая длина ряда не объясняет расположение соединений. Для последующего обслуживания в документации сохраняют параметры d25 мм и 1 мм. Толщину 1 мм проверяют на опорных деталях до сборки, поскольку после установки визуальная сверка затрудняется.
