Снегозадержатель ХК с круглой трубой d25мм L=3000мм (3 опоры 2мм)

Конструкция трубчатого элемента

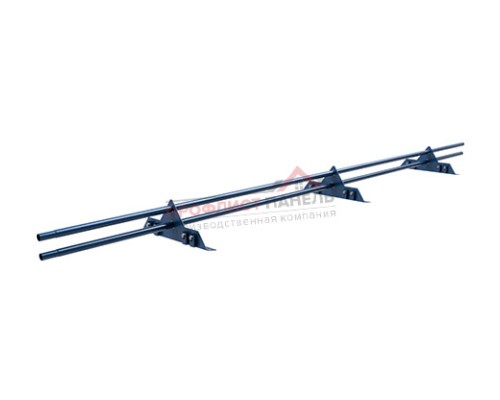

На участке над входной группой технического навеса конструкция представляет собой трубчатый снегозадержатель, собранный из рабочей трубы, опор и секционных соединений. В этой модификации применена круглая труба d25 мм; длина одного модуля составляет 3000 мм. На модуль приходится 3 опоры толщиной 2 мм, исполнение — исполнение ХК.

Конструктивные особенности:

• Рабочая форма определяется трубой d25 мм — у входа навеса.
• Секция 3000 мм служит повторяемым элементом линейного ряда — у входа навеса.
• 3 опоры задают число точек размещения на один модуль — у входа навеса.
• Толщина опор 2 мм проверяется по каждой партии.
• Исполнение ХК сохраняется у взаимосвязанных деталей — у входа навеса.
• Стыки и крайние узлы рассчитываются по фактической линии кровли — у входа навеса.

Работа в составе кровельного узла

В составе кровельного узла секции располагают вдоль выбранной оси, согласованной с карнизом и несущими зонами. Для кровельного участка с проверенным основанием крепление проверяют отдельно, не используя схему другого покрытия без адаптации. На участке над входной группой технического навеса конструкцию увязывают с примыканиями, мостиками, ограждениями и доступом для обслуживания.

Изделие подбирают под конкретный конструктивный узел и полную комплектность. Ключевое сочетание — труба d25 мм, модуль 3000 мм, 3 опоры толщиной 2 мм и исполнение ХК. Для кровельного участка с проверенным основанием крепежный узел выбирают только после осмотра покрытия и несущих элементов под местами установки. Связь с кровельными мостиками и ограждениями проверяют заранее, исключая пересечение крепежных зон. Контроль затяжки выполняют последовательно по ряду, не пропуская промежуточные опоры и крайние сопряжения.
