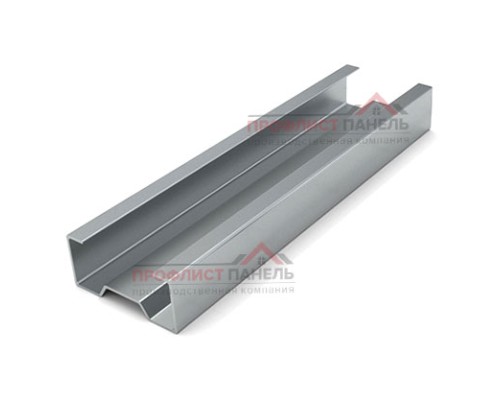

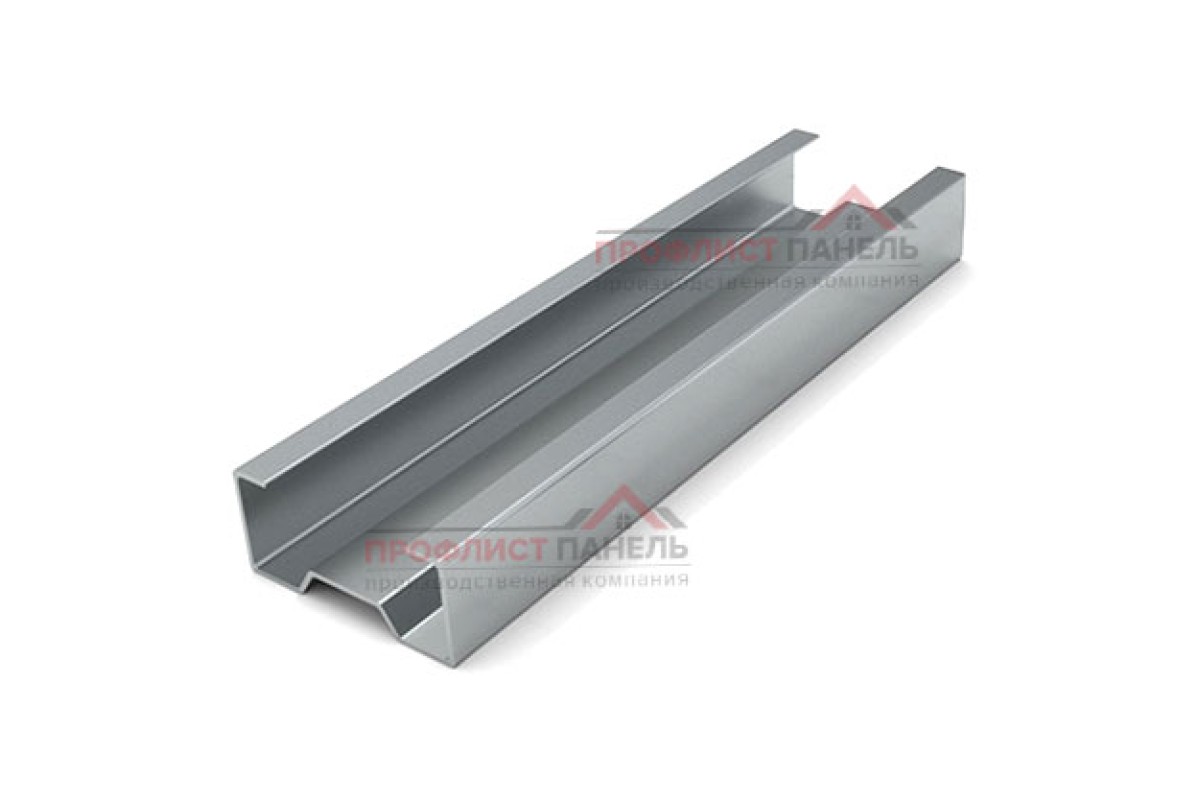

Сигма-профиль 2-220-75мм

Сигма-профиль 2-220-75мм — сигма-профиль толщиной 2 мм с размерами сечения 220 и 75 мм. В этой карточке акцент сделан на контроле монтажной геометрии на длинных участках. Типоразмер сверяют с проектом, опорными линиями и схемой соединений; неуказанные в названии свойства не додумывают.

Паспорт позиции:

Расшифровка параметров

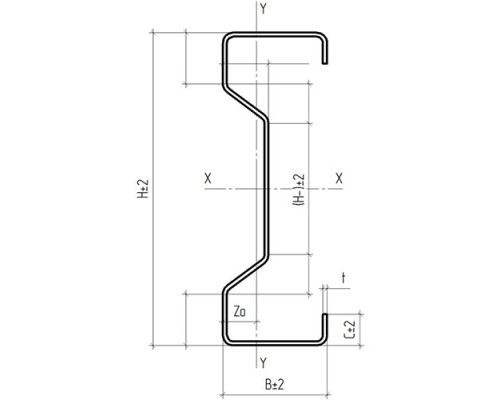

Сигма-образная форма задаёт поперечную геометрию, а сочетание 2-220-75 мм идентифицирует исполнение. Изменение толщины или одного из размеров означает другой типоразмер. При монтаже проверяют положение относительно опор, ориентацию сечения, торцы и доступ к соединениям. При расчёте позиции 2-220-75 мм сначала сопоставляют длину участка с монтажными осями, затем определяют число профилей, расположение соединений и потребность в сопрягаемых деталях. При комплектации объекта профиль 2-220-75 мм отделяют от сходных типоразмеров в ведомости, на упаковочных местах и в монтажной карте.

Применение по паспорту:

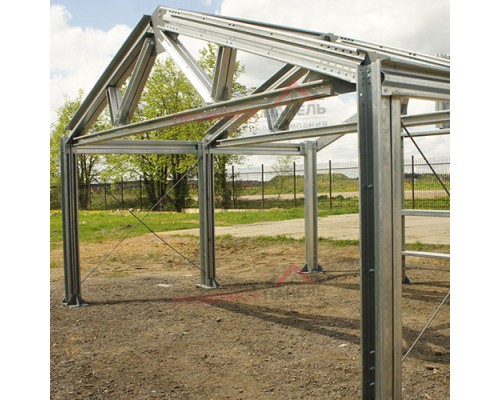

• Каркасные участки с проектно заданным типоразмером — 2-220-75 мм
• Линейные элементы монтажных рам — t=2 мм
• Прогоны и вспомогательные опорные линии по расчёту — 220/75 мм
• Подсистемы ограждающих конструкций — строка 10
• Технологические сборные узлы — узел 2-220-75 мм
• Реконструкция после обмера существующего основания — типоразмер 2-220-75 мм
• Раздельная комплектация повторяющихся секций — 2-220-75 мм
• Поставка по объектной ведомости профилей — t=2 мм

Исполнение 2-220-75 мм включают в комплект после сверки с проектной маркировкой и основанием. Это сохраняет различия между близкими типоразмерами и узлами.
