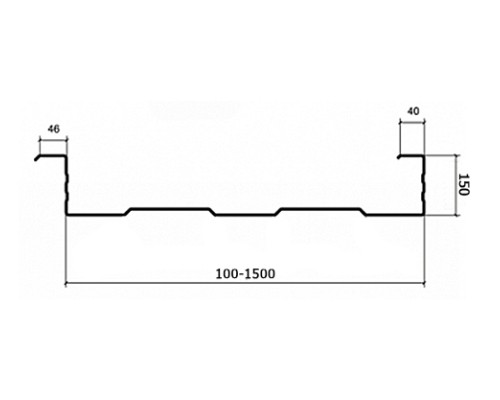

Сэндвич-профиль, высота 150 мм, ширина 300 мм, RAL 9003, 0.5 мм

Эту позицию рассматривают как рабочий элемент поэлементной сборки, когда геометрию необходимо заранее связать с конкретным участком конструкции.

Размерная схема этой позиции строится вокруг высоты 150 мм и ширины 300 мм, поэтому оба параметра должны присутствовать в рабочей ведомости.

При подсчёте заказа сначала фиксируют ширину 300 мм, затем распределяют элементы по участку и отдельно считают крайние зоны.

Стыки распределяют заранее, чтобы не получить узкие остаточные полосы на границе участка и не усложнять оформление торцов.

Практические преимущества позиции:

• Толщина металла 0.5 мм явно зафиксирована в позиции.
• Исполнение по цвету ral 9003 позволяет однозначно отличить этот вариант.
• Полное наименование помогает отделить профиль шириной 300 мм от соседних размерных вариантов при приёмке и выдаче в монтаж.
• Высота 150 мм учитывается при проверке сопряжения профиля с проектным узлом и соседними деталями.
• Позицию можно включить в основную раскладку отдельно от начальных элементов.
• Сочетание размеров и исполнения удобно использовать как контрольный набор.

Где учитывают этот профиль:

• Примыкания и торцевые зоны, увязанные с профилем 150×300 мм
• Объекты, где одинаково важны точность размеров и раздельный учёт крепежа с доборами
• Ремонтные участки, если существующая позиция совпадает по высоте 150 мм.
• Комплектация монтажных карт с раздельным учётом профилей близких размеров
• Локальные участки конструкции, для которых заранее подготовлена схема стыков и подрезки
• Участки поэлементной сборки, где по схеме требуется высота профиля 150 мм
• Линии раскладки, рассчитанные под элемент шириной 300 мм
• Узлы, в спецификации которых задан металл толщиной 0.5 мм

Что проверить до комплектации:

• Торцевые планки, примыкания и другие доборы, которые должны закрыть границы участка
• Условия переноски, хранения и разгрузки, чтобы не нарушить геометрию кромок
• Совпадение высоты 150 мм с размером проектного узла
• Соответствие ширины 300 мм принятой раскладке и числу элементов
• Толщину металла 0.5 мм в заявке, маркировке и крепёжной схеме
• Исполнение по цвету ral 9003 и его соответствие соседним видимым деталям

Для заказа позицию фиксируют без сокращений: высота 150 мм, ширина 300 мм, исполнение RAL 9003 и металл 0.5 мм.
