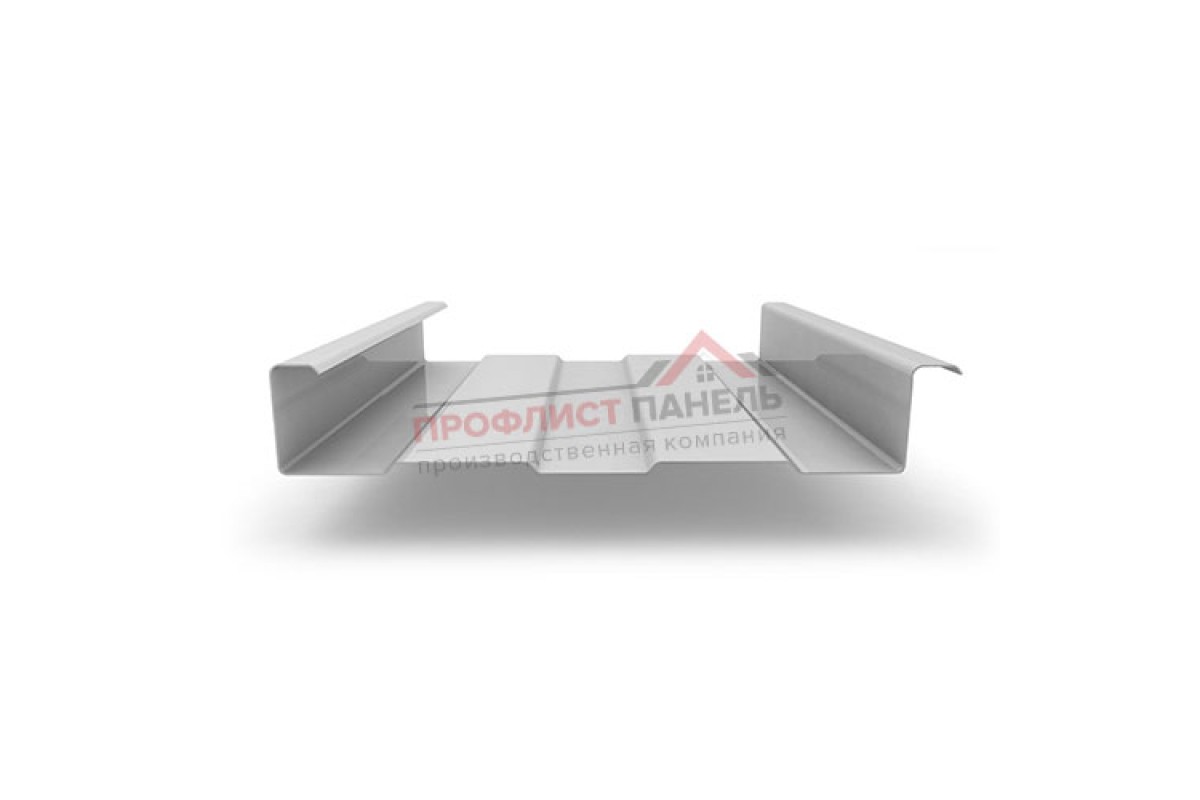

Сэндвич-профиль, высота 100 мм, ширина 595 мм, оцинкованный, 0,8 мм

Для монтажной ведомости данный профиль важно фиксировать полностью: его размерная комбинация определяет раскладку и подбор сопрягаемых деталей.

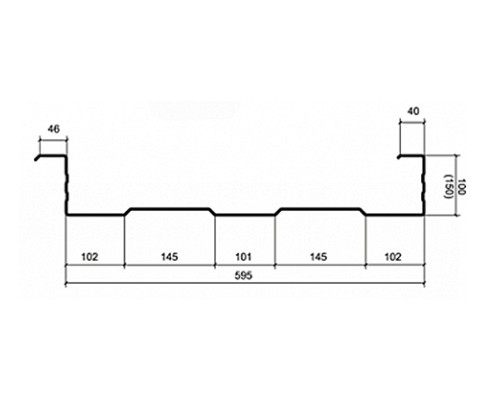

В поперечном сечении ключевым размером является высота 100 мм, тогда как ширина 595 мм определяет протяжённость элемента по раскладке.

Ширину 595 мм используют при раскладке по плоскости: по ней определяют число элементов, положение стыков и необходимость крайних подрезок.

Перед креплением проверяют прямолинейность основания, положение стыков и отсутствие конфликта с примыканиями; окончательную схему крепежа принимают по рабочему узлу.

Преимущества:

• Размер 100×595 мм можно напрямую перенести в раскладку конкретного участка.
• Толщина металла 0,8 мм явно зафиксирована в позиции.
• Оцинкованная поверхность, указанная в наименовании позволяет однозначно отличить этот вариант при комплектации доборов и видимых сопряжений.
• Полное наименование помогает отделить профиль шириной 595 мм от соседних размерных вариантов при приёмке и выдаче в монтаж.
• Высота 100 мм учитывается при проверке сопряжения профиля с проектным узлом и соседними деталями.
• Позицию можно включить в основную раскладку отдельно от начальных элементов.

Применение:

• Участки поэлементной сборки, где по схеме требуется высота профиля 100 мм
• Линии раскладки, рассчитанные под элемент шириной 595 мм
• Узлы, в спецификации которых задан металл толщиной 0,8 мм
• Зоны, где предусмотрено оцинкованное исполнение
• Рядовые участки собираемого контура по рабочей раскладке
• Примыкания и торцевые зоны, увязанные с профилем 100×595 мм
• Объекты, где одинаково важны точность размеров и раздельный учёт крепежа с доборами
• Ремонтные участки, если существующая позиция совпадает по высоте 100 мм.

Проверка перед заказом:

• Совпадение высоты 100 мм с размером проектного узла
• Соответствие ширины 595 мм принятой раскладке и числу элементов
• Толщину металла 0,8 мм в заявке, маркировке и крепёжной схеме
• Оцинкованная поверхность, указанная в наименовании и его соответствие соседним видимым деталям
• Место рядового профиля относительно начальных и крайних элементов
• Тип основания и фактическую схему фиксации, принятую для конкретного узла

Для заказа позицию фиксируют без сокращений: высота 100 мм, ширина 595 мм, оцинкованное исполнение и металл 0,8 мм.
