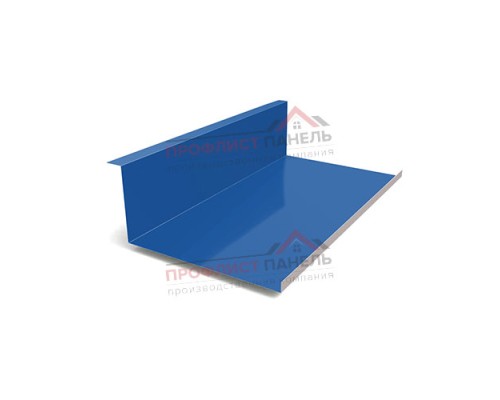

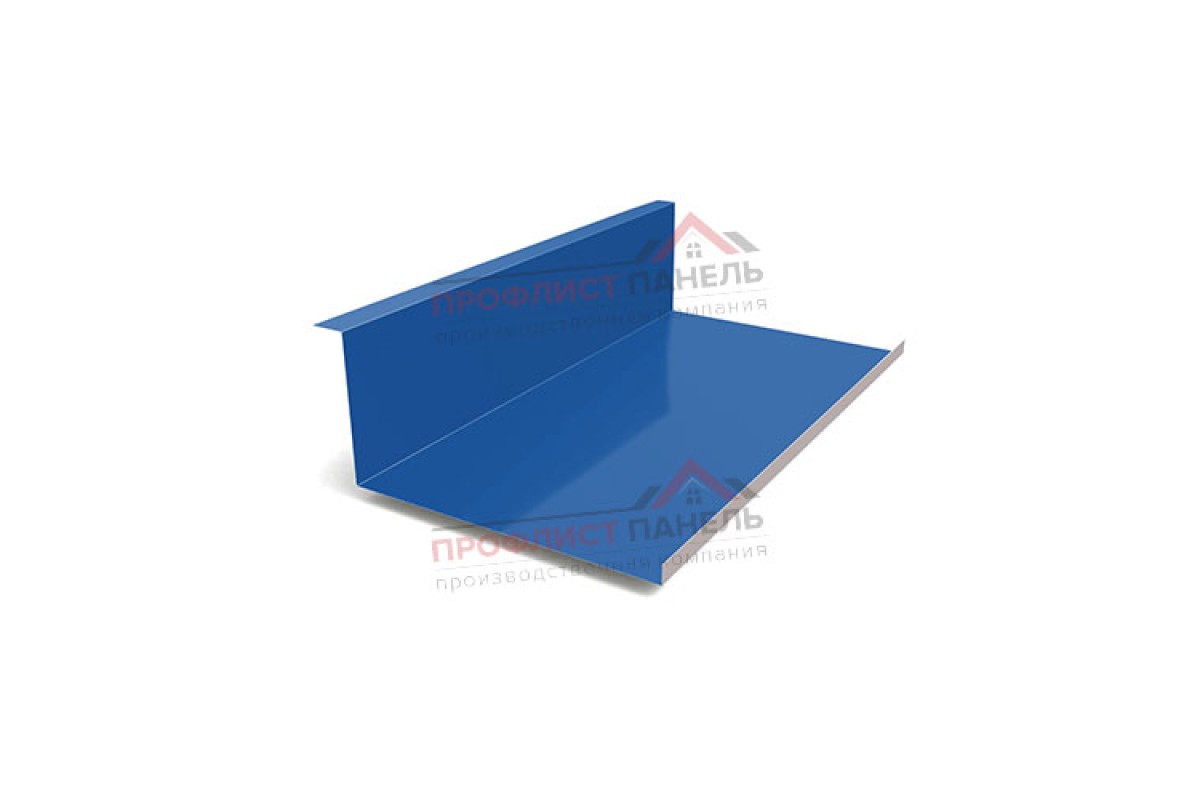

Планка примыкания нижняя 250х122х2000-0,5 Norman RAL5005

Ширина как расчетный параметр

В этой позиции ширинную часть задают полки 250 и 122. Для нижней планки примыкания 250×122×2000-0,5 Norman RAL 5005 они определяют, какую часть двух сопрягаемых плоскостей перекрывает деталь. До расчёта количества важно понять ориентацию каждой полки в конкретном узле.

Влияние ширины на расчет:

Раскладка по плоскости

Разметку начинают от характерной точки узла и раскладывают элементы длиной 2000 вдоль примыкания. Места соединений стараются вынести из зон со сложными переходами. Полки 250 и 122 проверяют на каждом изменении геометрии. Толщина 0,5 и Norman RAL 5005 остаются неизменными параметрами всей раскладки.

Преимущества:

• полки 250 и 122 дают основу для предварительной примерки
• длина 2000 позволяет посчитать число целых элементов
• разбивку соединений можно согласовать до крепления
• толщина 0,5 фиксируется вместе с размерной схемой
• Norman RAL 5005 учитывается при подборе соседних доборов
• позицию удобно проверять по чертежу без сокращения обозначения

Правильный расчёт строится не только на общей длине. Необходимо сопоставить полки 250 и 122 с реальным примыканием, распределить детали 2000 по линии, отметить соединения и подрезки, после чего проверить толщину 0,5 и исполнение Norman RAL 5005. Такой порядок уменьшает число корректировок на объекте. Раскладку удобно проверить контрольным промером после первого элемента: это позволяет увидеть накопление отклонения до того, как будет закреплена вся линия. На угловых переходах полки перепроверяют отдельно, поскольку направление примыкания меняется.
