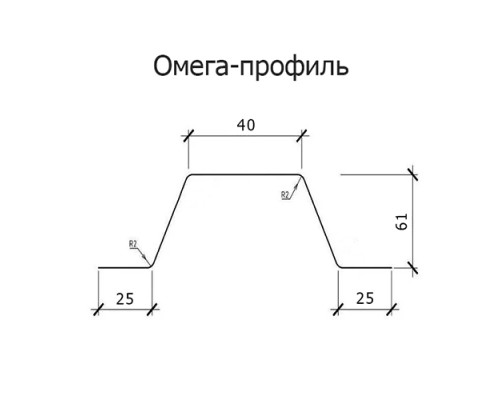

Омега-профиль ГПО 61-2.5 Полиэстер RAL9003
Ширина как расчетный параметр
Отдельная рабочая ширина в наименовании этой позиции не зафиксирована, поэтому ее нельзя подменять числом из обозначения ГПО 61. В данной позиции объединены три проверяемых признака: профиль ГПО 61, толщина металла 2,5 мм и исполнение «Полиэстер RAL9003». Основной акцент при подборе этой позиции делают на совместимости профиля с плоскостью установки и принятым способом крепления. Для практической работы важнее всего раскладке по монтажным линиям, потому что именно эта часть подготовки связывает спецификацию с фактическим узлом. Для расчета используют фактические размеры из проектной документации и замеров участка.
Влияние ширины на расчет:
| Количество элементов | Считают по числу монтажных линий и длине каждого участка |
| Стыки | Определяют по разбивке профилей и длинам заготовок |
| Подрезка | Крайние зоны проверяют по фактической геометрии объекта |
| Доборы | Сопряжения комплектуют вместе с общей раскладкой |
Раскладка по плоскости
Для закупочной ведомости сначала раскладывают профиль по осям установки, затем считают отрезки и стыки; такой подход помогает отдельно учесть крепеж и сопутствующие металлические элементы. Качество сборки зависит от подготовки основания. Неровности, несогласованный крепеж и случайный шаг способны нарушить положение профиля, поэтому эти вопросы закрывают до подрезки и установки. В рабочей документации по теме «подготовке раскладки» полезно сохранять формулировку позиции целиком.
Преимущества:
- маркировка снижает риск смешения близких типоразмеров на площадке.
- толщина металла заранее известна для подбора совместимого крепежа.
- формованное сечение удобно привязывать к линиям каркаса.
- позицию удобно выделять отдельной строкой при объектной комплектации.
- торцевые зоны и примыкания можно включить в монтажную схему заранее.
- маркировка снижает риск смешения близких типоразмеров на площадке.
Итоговая позиция — Омега-профиль ГПО 61, металл 2,5 мм, покрытие полиэстер RAL9003. Перед передачей в монтаж ее сверяют с раскладкой, крепежом, видимыми сопряжениями и перечнем комплектующих; цветовое обозначение сохраняют в заявке без сокращений. Для профиля предусмотрено покрытие полиэстер RAL9003. Его учитывают при подборе примыканий, накладок и других элементов, остающихся в общей визуальной плоскости.
Закрепите в спецификации полный типоразмер и комплект крепежа для выбранного узла.
