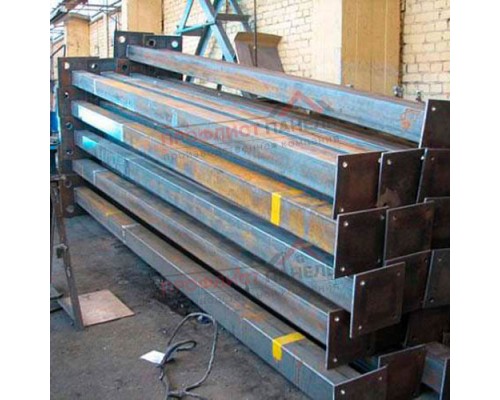

Колонна металлическая внецентренно-сжатые опоры
Колонна металлическая внецентренно-сжатые опоры требует монтажной подготовки до поставки на объект. Она должна попасть в проектное место без разворота, смещения по оси и случайной замены узлов. Ключевой контрольный акцент — направление эксцентриситета и сторона нагрузки.
Подготовка основания
Основание проверяют по отметке, плоскости, разбивочным рискам и расположению анкеров. Для колонны такого типа важен контакт опорной детали с подготовленной поверхностью, доступ к гайкам, место для временных расчалок и возможность безопасного подъема. Если рядом устанавливаются балки, прогоны или оборудование, их крепления сверяют до начала установки, а не после окончательной затяжки.
Порядок работ:
- Сверить оси, высотную отметку и проектную ориентацию колонны
- Проверить основание, анкерную группу и контакт опорной плиты
- Подобрать крепеж и временную фиксацию под монтажную схему
- Заложить сопряжения с балками, связями, фасонками и планками
- Проконтролировать вертикальность элемента в двух плоскостях
- Закрыть монтажные узлы после выверки и окончательной фиксации
Роль параметров из наименования
Формулировка «внецентренно-сжатая опора» показывает, какую функцию выполняет металлическая колонна в каркасе. В названии нет размеров, покрытия и толщины, поэтому они не назначаются произвольно. Для работы нужны проектные данные: высота, сечение, узел базы, верхнее соединение и набор деталей, через которые передается нагрузка.
Монтажные преимущества:
- Тип колонны помогает заранее определить последовательность установки
- Монтажник видит, какие узлы требуют отдельной проверки
- Анкерную схему можно подготовить до прибытия металлоконструкций
- Смежные элементы увязываются с ориентацией опоры
- Выверка по осям снижает риск перекоса каркаса
- Позицию удобно маркировать в комплекте поставки
Для рамных узлов, консолей, участков с боковым примыканием ригелей такая колонна должна поставляться вместе с понятной монтажной схемой. До установки проверяют ориентацию колонны, сторону ригеля, анкеры, ребра и вертикальность, а также наличие деталей: фасонки, ребра жесткости, базы, накладки и временные фиксаторы. Это снижает риск доработок, лишнего сверления и несоответствия узлов фактической нагрузке.
Согласуйте основание, ориентацию колонны и комплект крепления до начала монтажных работ.
