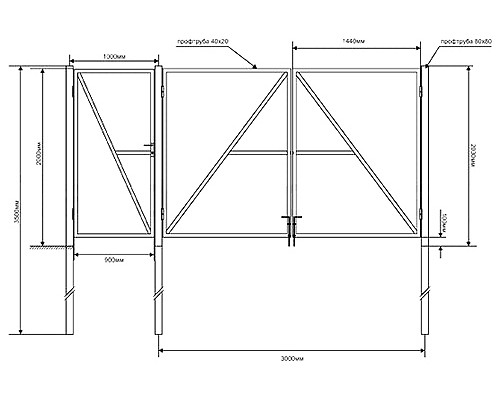

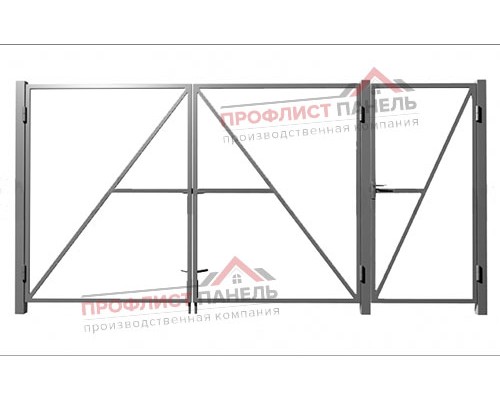

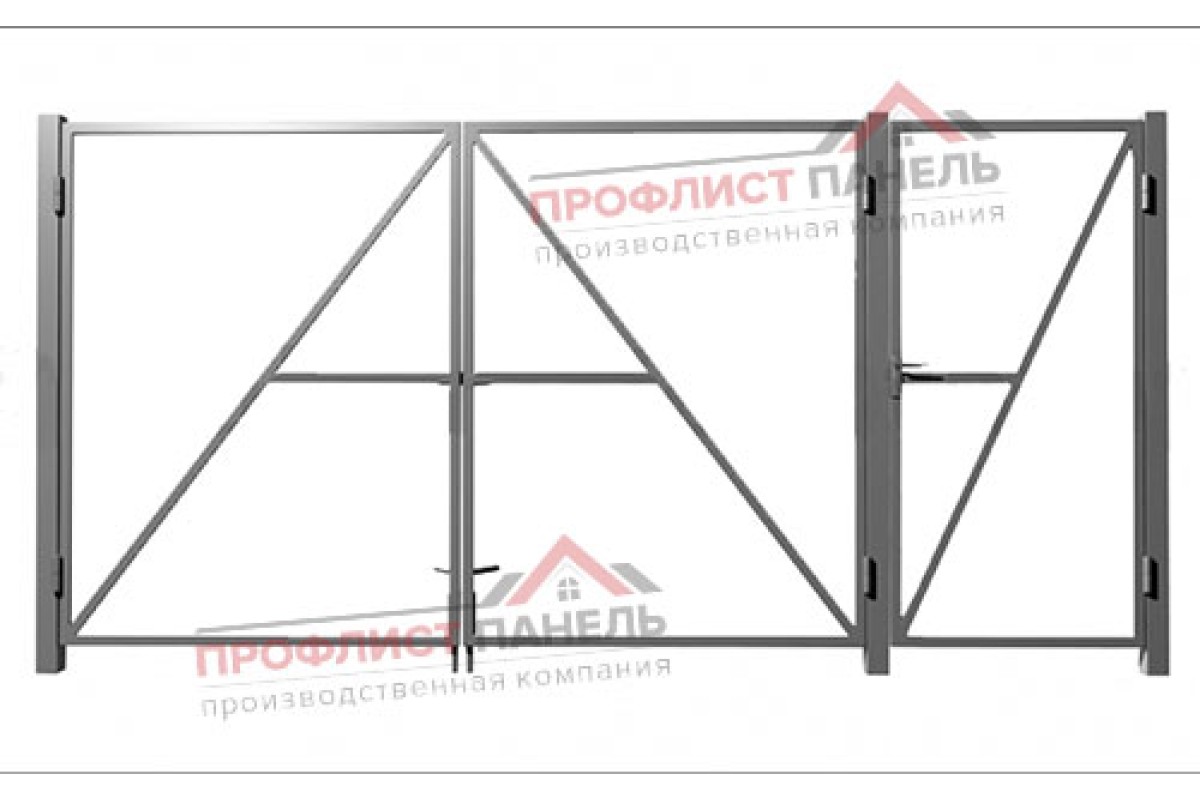

Каркас ворот и калитки Diagonal

Каркас ворот и калитки Diagonal включают в проект как согласованную пару для транспортного и пешеходного доступа. Наименование связывает оба элемента одной серией, что важно при составлении ведомости, распределении проемов и подборе заполнения. Точные габариты, покрытие, цвет, тип открывания и состав фурнитуры здесь не зафиксированы, поэтому проектное решение формируют по чертежу участка и подтвержденной комплектации.

Исходные данные для проекта:

Проектное применение

В плане ограждения транспортный и пешеходный проемы привязывают к общей оси, но рассчитывают отдельно. Для ворот проверяют ширину въезда, отметку покрытия и свободную зону движения; для калитки — удобство прохода, петлевую сторону и положение запирания. Затем сопоставляют высотные линии заполнения, чтобы два каркаса воспринимались как единая воротная группа. В ведомость включают каждую раму, опоры, фурнитуру, крепеж, ответные детали, ограничители и планки, закрывающие торцы и примыкания.

Узлы и взаимные сопряжения

Критическими становятся участки возле общей стойки, примыкание к соседним секциям ограждения и нижние зазоры над проездом либо дорожкой. Нагрузку от перемещения рам нельзя передавать на декоративное заполнение, поэтому точки крепления фурнитуры определяют по несущей схеме каркасов. Если ворота и калитка располагаются рядом, проектом исключают пересечение траекторий и конфликт ручек, упоров или приводных элементов. Серия Diagonal должна одинаково проходить в чертеже, заявке и маркировке поставки.

Проектные преимущества:

• Два проема объединяются одной серией без смешения обозначений в ведомости
• Раздельный расчет позволяет назначить собственные зазоры для ворот и калитки
• Общая высотная линия заполнения формируется еще до раскроя облицовки
• Фурнитуру распределяют по функциям каждого каркаса, а не общим комплектом без привязки
• Торцевые планки и примыкания можно связать с соседними секциями ограждения
• Комплект удобно проверять по схеме доступа, где транспортный и пешеходный маршруты разделены

Каркас ворот и калитки Diagonal соответствует проекту только после увязки двух проемов, опор, траекторий движения и выбранного заполнения. В рабочую документацию переносят полное наименование, а отсутствующие размеры и отделку закрепляют отдельными строками, чтобы комплект не был собран по предположениям.
