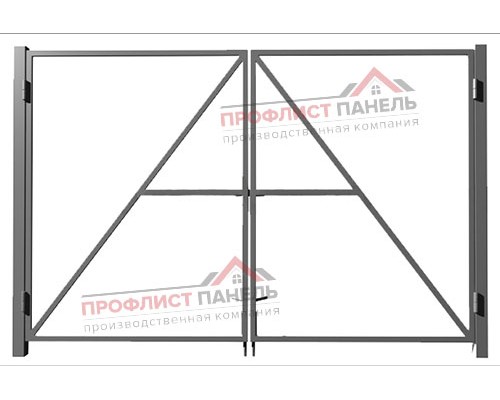

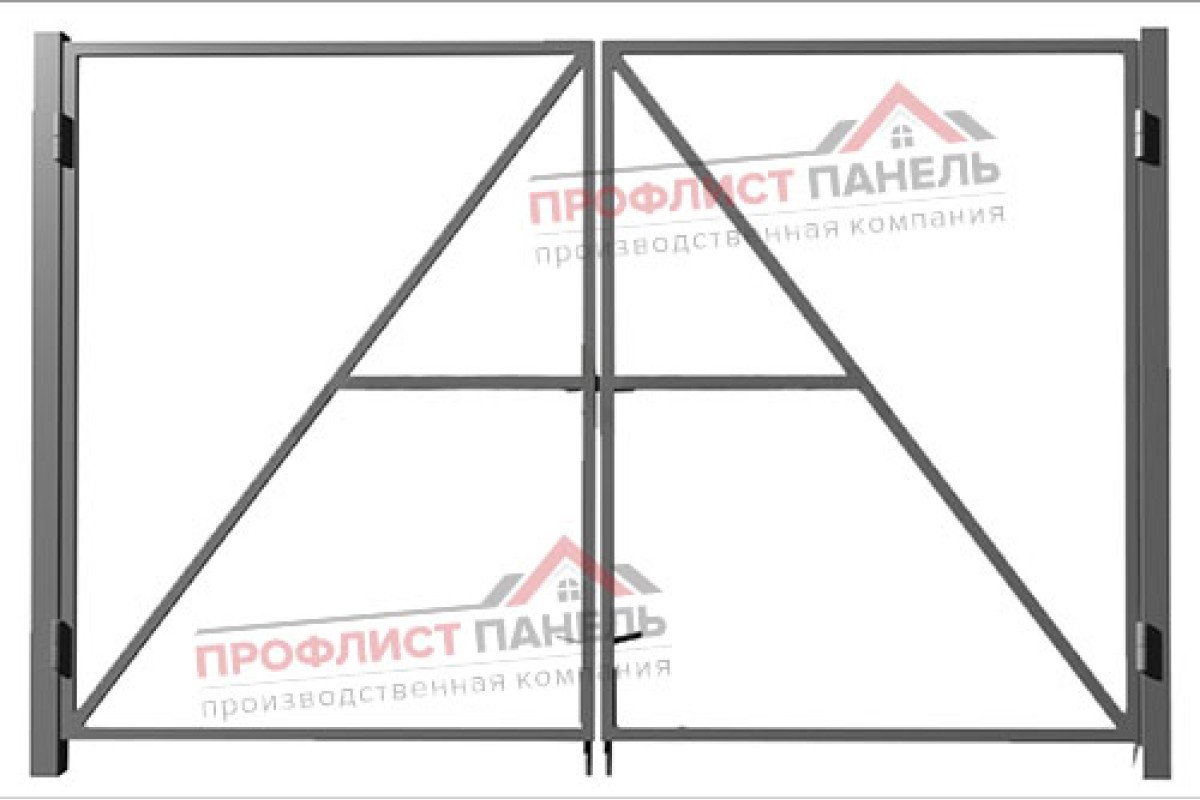

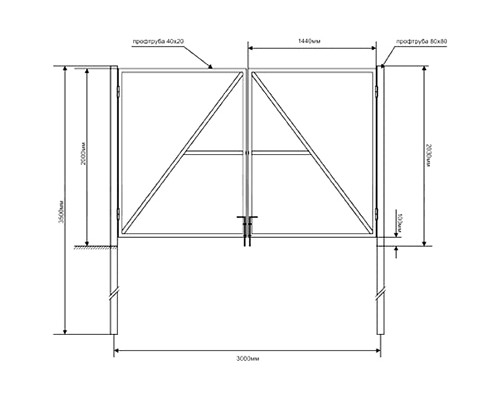

Каркас ворот Diagonal
Каркас ворот Diagonal устанавливают в транспортном проеме после привязки к опорам, уровню проезда и принятой схеме открывания. В наименовании закреплены тип изделия и серия Diagonal; габариты, число створок, вариант перемещения, отделка и параметры заполнения не заданы. Монтажную карту поэтому составляют по фактическому узлу, сохраняя полное обозначение позиции и исключая перенос размеров от другой воротной рамы.
Подготовка опорного контура
До подъема каркаса измеряют расстояние между опорами в нескольких уровнях, проверяют их вертикальность и сравнивают диагонали проема. Отдельно контролируют отметку основания, возможный уклон проезда, свободную зону открывания и место для привода либо ручного запирания, когда такие элементы предусмотрены проектом. Линию крепления намечают с учетом монтажных зазоров, будущего заполнения и планок примыкания. Временные опоры располагают так, чтобы они удерживали раму без локального выгиба и не мешали проверке плоскости.
Последовательность установки:
- Снять фактические размеры проема и отметить контрольные оси на опорах
- Сопоставить каркас серии Diagonal с рабочей схемой воротного узла
- Определить точки временной фиксации без принудительного выправления рамы
- Выставить нижнюю линию относительно покрытия проезда и требуемого зазора
- Проверить диагонали, плоскость и положение зон крепления до окончательной затяжки
- Смонтировать заполнение, запирающие детали и защитные планки после контрольного хода
Значение товарного обозначения
Слово «ворот» определяет работу в транспортном проеме, а Diagonal отделяет изделие от рам других серий. Поскольку ширина, высота, сечение элементов и покрытие не зафиксированы, крепеж и опорные детали выбирают только после сверки чертежа. Размер заполнения получают по внутренней геометрии установленной рамы, а не по номиналу проема. Цветные планки, шайбы или накладки согласуют отдельно, так как RAL и тип поверхности в позиции отсутствуют.
Монтажные преимущества:
- Каркас можно предварительно привязать к осям проезда и высотным отметкам
- Серия Diagonal сохраняется в документации и упрощает проверку комплектности
- Контроль рамы до обшивки помогает обнаружить перекос на раннем этапе
- Зоны крепления допускают согласование с конкретными опорами и выбранной фурнитурой
- Заполнение раскраивается после уточнения внутренних размеров без случайных припусков
- Воротный узел удобно принимать по отдельным этапам: рама, ход, обшивка и запирание
Каркас ворот Diagonal включают в монтажную карту вместе с опорами, заполнением, фурнитурой и элементами примыкания. Итоговая работоспособность зависит от точности проема, сохранения геометрии при фиксации и корректного зазора над покрытием, поэтому окончательное крепление выполняют только после контрольного перемещения рамы.
Сначала закрепите контрольные оси и отметку проезда, затем согласуйте раму Diagonal с опорами и воротной фурнитурой.
