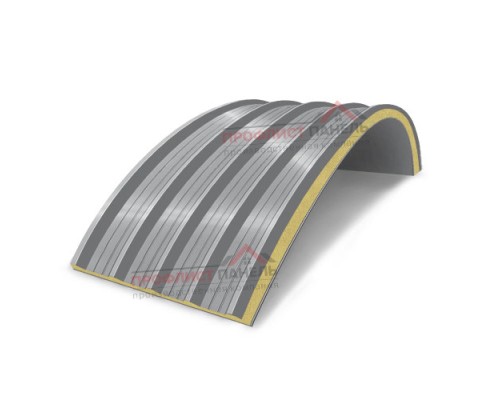

Арочные сэндвич-панели из пенополиизоцианурата, ширина 1200 мм, толщина 40 мм, 0.5/0.5, RAL7004

Ширина как расчетный параметр

Ширина 1200 мм задает модуль раскладки этой арочной панели по криволинейной поверхности. По ней определяют число целых элементов, положение продольных соединений и размер замыкающей полосы.

Влияние ширины на расчет:

Раскладка по криволинейной плоскости

Разметку ведут от контрольной оси, чтобы не получить узкую вставку в конце ряда. Толщину 40 мм учитывают при оформлении торцов, облицовки 0.5/0.5 — при выборе крепежа, а цвет RAL7004 — при комплектации планок.

Преимущества:

• модуль 1200 мм используется в расчете площади
• стыки распределяются до начала монтажа
• толщина 40 мм увязывается с основанием
• арочная форма следует линии каркаса
• покрытие RAL7004 учитывается в доборах
• исполнение 0.5/0.5 сохраняется в ведомости

Фактическую дугу сопоставляют с шириной 1200 мм до оформления заказа. Окончательная раскладка должна учитывать торцевой габарит 40 мм, крайние подрезки, облицовки 0.5/0.5 и цветовой комплект RAL7004. При приемке на объекте первый элемент выставляют особенно тщательно, так как его положение определяет направление всех следующих стыков на криволинейной поверхности. После установки контролируют непрерывность линии стыков, плотность сопряжений и соответствие видимых элементов покрытию RAL7004. Кроме того, панели складируют на подготовленной площадке с опорой по длине, исключая точечное давление и деформацию заданной арочной геометрии. На торцах учитывают полный размер 40 мм, поскольку переходная планка должна закрыть край панели и не мешать сопряжению с соседней конструкцией. Для этого исполнения примыкания рассчитывают одновременно с основным полем: для толщины 40 мм заранее определяют высоту закрывающих и переходных деталей.
