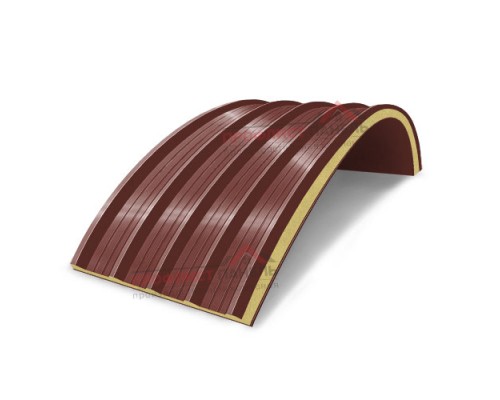

Арочные сэндвич-панели из пенополиизоцианурата, ширина 1200 мм, толщина 30 мм, 0.5/0.5, RAL3009

В этой модификации расчет начинают с геометрии дуги: арочная сэндвич-панель с сердечником из пенополиизоцианурата, ширина 1200 мм, толщина 30 мм, облицовки 0.5/0.5 и покрытие RAL3009. Основной акцент делают на разбивку поля на целые элементы; подмена другой толщиной, шириной или кодом покрытия изменит раскладку и комплект сопряжений. В проекте панель относят к утепленному арочному контуру и связывают с конкретным радиусом.

Исходные данные для проекта:

Проектное применение

Размеры из таблицы используют для разбивки дуги, подсчета соединений и определения крайних элементов. Ширина 1200 мм задает модуль ряда, толщина 30 мм — высоту сопряжений, а RAL3009 — исполнение видимых планок.

Узел и сопряжения

Панель опирается на криволинейную подсистему и соединяется с соседними элементами по принятой схеме. На карнизных и торцевых участках учитывают полный габарит 30 мм; кромки облицовок 0.5/0.5 после резки закрывают доборами.

Проектные преимущества:

• размер 1200 мм переносится в расчет полос
• толщина 30 мм задает торцевую группу
• исполнение 0.5/0.5 описывает обе облицовки
• цвет RAL3009 фиксируется в ведомости
• сердечник учитывается как часть готовой панели
• арочная форма привязывается к проектному радиусу

Позиция применяется после сверки радиуса, опор и монтажной схемы. В заказе сохраняют размер 1200 мм × 30 мм, исполнение облицовок 0.5/0.5 и покрытие RAL3009, чтобы исключить несовпадение стыков и доборов. На стадии подготовки при замене отдельной панели совпадение 1200 мм, 30 мм, 0.5/0.5 и RAL3009 проверяют до демонтажа существующего участка. Первый элемент выставляют особенно тщательно, так как его положение определяет направление всех следующих стыков на криволинейной поверхности.
