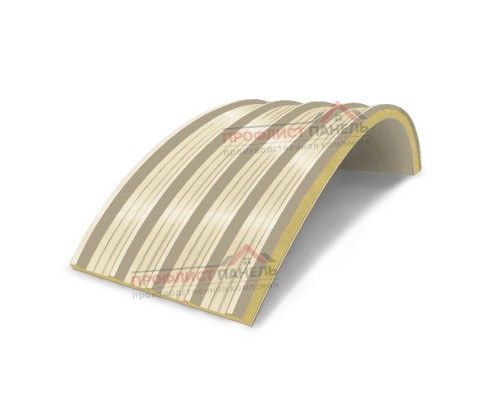

Арочные сэндвич-панели из пенополиизоцианурата, ширина 1000 мм, толщина 30 мм, 0.5/0.5, RAL1015

Ширина как расчетный параметр

Ширина 1000 мм задает модуль раскладки этой арочной панели по криволинейной поверхности. По ней определяют число целых элементов, положение продольных соединений и размер замыкающей полосы.

Влияние ширины на расчет:

Раскладка по криволинейной плоскости

Разметку ведут от контрольной оси, чтобы не получить узкую вставку в конце ряда. Толщину 30 мм учитывают при оформлении торцов, облицовки 0.5/0.5 — при выборе крепежа, а цвет RAL1015 — при комплектации планок.

Преимущества:

• модуль 1000 мм используется в расчете площади
• стыки распределяются до начала монтажа
• толщина 30 мм увязывается с основанием
• арочная форма следует линии каркаса
• покрытие RAL1015 учитывается в доборах
• исполнение 0.5/0.5 сохраняется в ведомости

Фактическую дугу сопоставляют с шириной 1000 мм до оформления заказа. Окончательная раскладка должна учитывать торцевой габарит 30 мм, крайние подрезки, облицовки 0.5/0.5 и цветовой комплект RAL1015. В рабочей карте подъем организуют по монтажной схеме, чтобы элемент шириной 1000 мм не получил перегиб до укладки на подготовленную дугу. При подборе крепежа принимают во внимание металлические облицовки 0.5/0.5, тип опоры и доступ к точке фиксации с монтажной стороны. На стадии подготовки при замене отдельной панели совпадение 1000 мм, 30 мм, 0.5/0.5 и RAL1015 проверяют до демонтажа существующего участка. Первый элемент выставляют особенно тщательно, так как его положение определяет направление всех следующих стыков на криволинейной поверхности. В составе узла после установки контролируют непрерывность линии стыков, плотность сопряжений и соответствие видимых элементов покрытию RAL1015. Панели складируют на подготовленной площадке с опорой по длине, исключая точечное давление и деформацию заданной арочной геометрии. В рабочей карте на торцах учитывают полный размер 30 мм, поскольку переходная планка должна закрыть край панели и не мешать сопряжению с соседней конструкцией.
